Isolation de tuyau d'échappement de générateur et couvertures d'échappement amovibles

Une ligne d'échappement de générateur doit faire bien plus que transporter des gaz chauds hors d'une enceinte. Elle doit rester accessible pour l'inspection, s'adapter aux mouvements et maintenir les équipements voisins dans leurs limites de température. L'ajout d'une isolation ne devrait rendre aucune de ces tâches plus difficile.

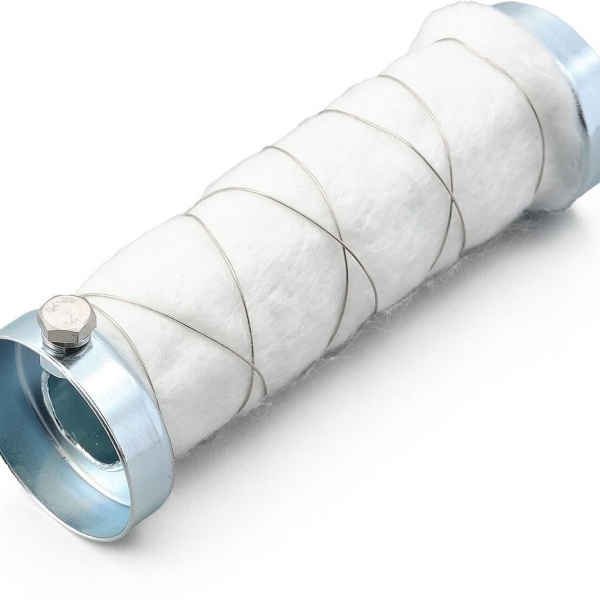

Isolation de tuyau d'échappement de générateur peut être fournie sous forme de vestes amovibles pour les sections de tuyaux droites, de couvertures profilées pour les coudes et de couvercles séparés pour les brides ou les silencieux. La construction doit suivre le tracé d'échappement approuvé, avec une sélection de matériaux basée sur les conditions de fonctionnement plutôt que sur la seule puissance du générateur.

BSTFLEX fabrique des couvertures d'isolation d'échappement amovibles sur mesure pour les équipements à haute température. Pour les projets de groupes électrogènes, fournissez le plan de tuyauterie, les exigences de température et les points d'accès pour la maintenance afin que l'isolation proposée puisse être examinée en tant qu'assemblage complet.

Spécifiez le tracé d'échappement comme un ensemble de sections réparables

Considérez un tuyau allant de la sortie du moteur à un silencieux en passant par un coude. Un revêtement isolant continu peut sembler simple, mais il devient gênant lorsqu'un technicien doit accéder à la bride du coude ou au raccord du silencieux.

Une spécification plus utile identifie où chaque section d'isolation commence et se termine. Le tuyau droit, le coude et le raccord de service peuvent alors être recouverts séparément, avec des détails de joint conçus pour limiter les zones chaudes exposées sans empêcher le démontage.

L'agencement suivant est un point de départ pour la discussion, et non une conception d'installation universelle.

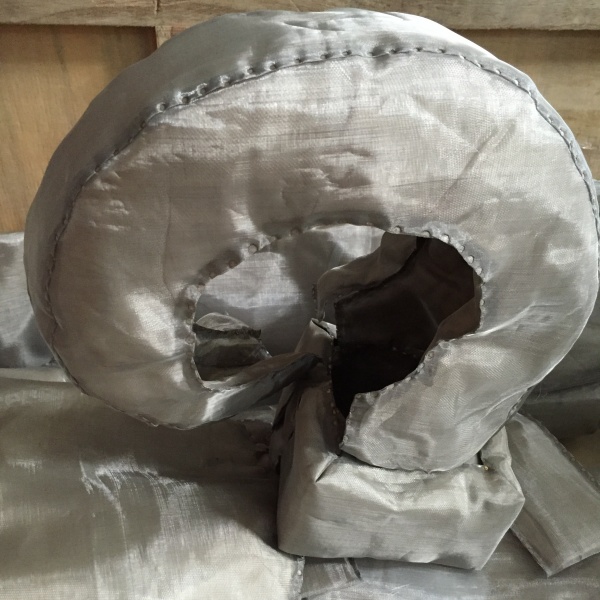

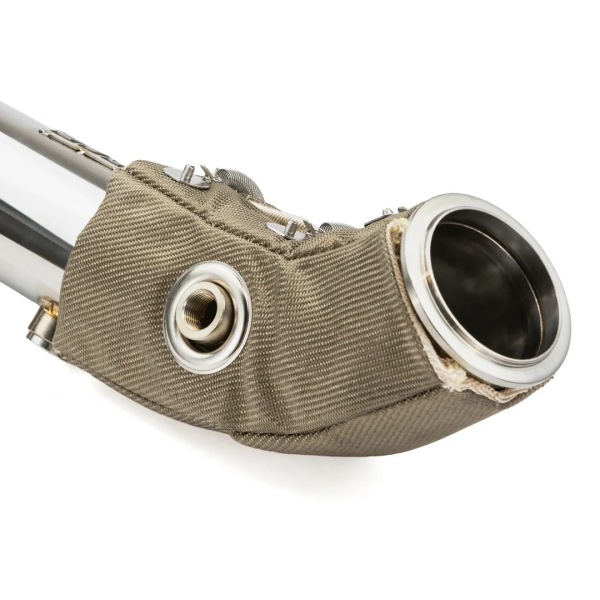

Pour les sections courbes, la couverture isolante thermique pour coude de BSTFLEX fournit une référence de produit pour discuter de l'ajustement. Confirmez le diamètre réel, la géométrie de la courbure et la température avant de sélectionner une construction pour une installation de générateur.

Trois températures doivent figurer dans la spécification

Une demande indiquant uniquement une température d'échappement laisse une question importante sans réponse : où cette température a-t-elle été mesurée ?

Température des gaz d'échappement décrit le gaz à l'intérieur du tuyau. C'est une information de fonctionnement utile, mais elle n'est pas automatiquement identique à la température du métal à l'interface de l'isolation.

Température de surface du tuyau est la condition pertinente du côté chaud pour un système d'isolation par contact. Utilisez les données mesurées ou les informations de conception du fabricant de l'équipement, et identifiez la charge de fonctionnement associée à cette valeur.

Température de surface extérieure de la couverture est un objectif de performance pour l'assemblage installé. Spécifiez-la avec les conditions ambiantes, le flux d'air, les emplacements de mesure et l'état de fonctionnement du générateur.

Pour l'isolation des échappements de groupes électrogènes diesel, incluez la condition de fonctionnement approuvée la plus exigeante, et non seulement un bref essai à vide. Lorsque la régénération du post-traitement modifie le profil de température, obtenez les limites pertinentes et les restrictions d'isolation auprès du fabricant de l'équipement.

Une classification haute température pour une fibre n'établit pas la température admissible de l'ensemble de la couverture. Le revêtement côté chaud, l'âme, l'enveloppe extérieure, le fil et les fixations doivent tous être adaptés à leurs conditions de service locales.

Choisir le matériau d'isolation du tuyau d'échappement du générateur par couche

La spécification doit décrire la fonction de chaque couche plutôt que de nommer un seul matériau pour l'ensemble de la gaine.

Le revêtement côté chaud protège l'ensemble d'isolation

Le revêtement intérieur doit être adapté aux conditions de température, de contact et de manipulation au niveau du tuyau. Selon la conception, un textile résistant à la chaleur ou un revêtement métallique peut être approprié. Identifiez la qualité du matériau et son exposition prévue plutôt que de vous fier à une description générale telle que tissu haute température.

L'âme fournit la résistance thermique principale

La fibre de verre, les matériaux à base de silice ou d'autres isolants fibreux haute température peuvent être envisagés en fonction de l'application. Comparez les données thermiques, les limites de service et l'épaisseur installée du matériau sélectionné. Examinez également ses exigences de manipulation et ses données de sécurité.

L'épaisseur de l'isolation doit s'adapter à l'espace disponible sans être comprimée involontairement contre des supports ou des équipements voisins. Spécifiez la construction finie, et non seulement l'épaisseur du matériau en vrac avant fabrication.

L'enveloppe extérieure traite de l'exposition et de la manipulation

Choisissez l'enveloppe pour sa température locale prévue et son exposition à l'abrasion, aux intempéries ou à la contamination. Un textile enduit peut convenir à une installation, tandis qu'une construction de protection métallique peut être nécessaire pour une autre.

Ne traitez pas le treillis en acier inoxydable comme une barrière étanche aux liquides et ne supposez pas qu'un tissu enduit rend chaque couture et fermeture imperméable. Lorsque les projections d'huile ou l'exposition aux intempéries sont importantes, demandez des détails sur l'agencement complet de la couverture.

Pour une comparaison plus large des matériaux, voir matériaux d'isolation de tuyaux d'échappement pour systèmes haute température. Les options de couches de couverture et de fixation sont également couvertes dans notre guide des couvertures d'isolation d'échappement.

Ne transformez pas l'isolation thermique en une contrainte mécanique

Une couverture d'échappement n'est pas un support de tuyauterie. Le tuyau d'échappement et le silencieux nécessitent leur propre dispositif de support approprié, le poids de l'isolation étant inclus dans l'examen mécanique.

Les fixations doivent retenir la couverture sans ponter les composants mobiles d'une manière qui restreint leur mouvement prévu. Les connecteurs flexibles et les soufflets nécessitent une attention particulière : ne les serrez pas, ne les tassez pas et ne les enveloppez pas comme s'il s'agissait de tuyaux rigides ordinaires.

Obtenez l'approbation du fabricant du composant avant d'isoler une connexion flexible, un turbocompresseur, un collecteur ou un boîtier de post-traitement. Une couverture adaptée à une installation moteur n'est pas automatiquement approuvée pour une autre.

Maintenez les drains, les connexions de capteurs, les points d'inspection et les ouvertures de ventilation nécessaires fonctionnels. Les pénétrations de murs et de toits nécessitent leurs assemblages de protection spécifiés ; une couverture d'échappement ne remplace pas un détail de pénétration approuvé.

Concevez la fermeture pour la personne qui devra la retirer

Un système de fixation peut sembler accessible sur un dessin et devenir difficile à atteindre une fois que le tuyau est à l'intérieur d'une enceinte acoustique.

Placez les crochets, ressorts ou laçages sur un côté accessible partout où l'installation le permet. Vérifiez que la couverture peut être ouverte et retirée sans enlever de tuyauterie non liée ou endommager le câblage à proximité. Pour un couvercle de bride, prévoyez suffisamment d'accès pour les outils nécessaires une fois le couvercle retiré.

Pour les ensembles en plusieurs pièces, demandez un dessin de section et une identification correspondante sur les couvertures. Une commande de remplacement pourra alors se référer au coude ou à la section de tuyau spécifique plutôt que de se fier à des photographies d'une couverture non identifiée.

La réutilisation doit dépendre de l'état. Inspectez le revêtement, les coutures, l'isolation et le matériel de fixation avant de réinstaller une couverture retirée. Les sections endommagées ou contaminées nécessitent une évaluation plutôt qu'une réutilisation automatique.

Adaptez la gaine à l'environnement d'installation

Pour un générateur installé dans une salle des machines, examinez les dégagements par rapport aux passerelles de service, aux câbles et aux équipements voisins. Pour un groupe électrogène en conteneur, vérifiez l'ouverture des portes, le retrait des panneaux et si les fermetures restent accessibles à l'intérieur de l'enceinte.

Les parcours de tuyaux extérieurs introduisent une autre exigence : un système de couverture conçu pour l'exposition aux intempéries prévue. Demandez comment les joints, les pénétrations et les terminaisons seront protégés, plutôt que de vous fier uniquement à la description du tissu extérieur.

L'isolation d'échappement réduit le transfert de chaleur des surfaces qu'elle recouvre ; elle n'élimine pas toute la chaleur produite par le moteur, l'alternateur ou le système de refroidissement. Le flux d'air de refroidissement requis, l'air de combustion et les dispositions d'évacuation des gaz d'échappement restent des responsabilités de conception distinctes.

L'isolation ne colmate pas non plus une fuite d'échappement et n'autorise pas une réduction du dégagement par rapport aux matériaux combustibles. Réparez les défauts avant de couvrir le tuyau et conservez les dégagements requis par le fabricant de l'équipement.

Acceptez l'installation sur la base de l'ajustement et de la performance mesurée

Avant de commander des quantités de production, convenez de la manière dont le premier ensemble de couvertures sera évalué. Les vérifications suivantes constituent une base utile pour le plan d'acceptation.

Vérification de l'ajustement : Confirmez le diamètre du tuyau, les longueurs de section, les positions d'ouverture et l'alignement des fermetures. Recherchez une compression involontaire, des espaces exposés et un contact avec l'équipement adjacent.

Vérification du service : Avec le générateur arrêté en toute sécurité, refroidi et isolé selon la procédure applicable, retirez une couverture sélectionnée. Confirmez que la bride, le drain ou le point d'inspection prévu est accessible et que la couverture peut être réinstallée correctement.

Vérification thermique : Faites évaluer l'assemblage installé par du personnel qualifié dans les conditions de fonctionnement convenues. Enregistrez la charge du générateur, la température ambiante, l'état de la ventilation, le temps de stabilisation et la méthode de mesure. Incluez les fermetures, les coutures et les transitions dans l'enquête de température, et pas seulement le centre d'une large zone isolée.

Vérification après cycle : Après les cycles de fonctionnement convenus et un refroidissement sécurisé, inspectez la rétention, les frottements et tout changement d'ajustement. Enregistrez les révisions avant d'approuver la conception pour les commandes répétées.

Rapportez les résultats mesurés avec leurs conditions de test. Une couverture décrite simplement comme réduisant la température d'un certain pourcentage n'indique pas à un acheteur si une exigence particulière de température de surface a été respectée.

Incluez ces détails dans la demande de devis (RFQ)

Pour comparer les devis pour une couverture isolante pour tuyau d'échappement de générateur, fournissez à chaque fournisseur la même géométrie, les mêmes exigences thermiques et la même étendue de fourniture.

Géométrie : Fournissez le diamètre extérieur du tuyau, les longueurs isolées, les angles et rayons de courbure, les dimensions des brides, les saillies des boulons, les supports et les ouvertures de service. Incluez des photographies montrant l'espace environnant ainsi que le composant d'échappement lui-même.

Conditions de fonctionnement : Identifiez le modèle de générateur et de moteur, les données de température de surface disponibles, le profil de charge, les conditions ambiantes et toute restriction du fabricant concernant l'isolation.

Résultat requis : Indiquez l'enveloppe d'isolation finie autorisée, la température de surface extérieure cible le cas échéant, les conditions de mesure et les zones qui doivent rester accessibles.

Exigences de fourniture : Spécifiez les quantités de prototypes et de production, l'emballage par section individuelle ou par ensemble complet, les exigences d'identification et les documents requis avec le devis.

Demandez à ce que la proposition identifie le revêtement côté chaud, le noyau, la couverture extérieure, l'épaisseur finie nominale, le type de fermeture et les limites de section. Enregistrez toutes les hypothèses qui nécessitent encore une confirmation. Deux devis pour une couverture d'échappement de générateur ne sont pas équivalents lorsque l'un inclut des couvercles de bride et que l'autre laisse chaque connexion exposée.

Couvertures d'échappement de générateur personnalisées de BSTFLEX

BSTFLEX prend en charge le développement d'isolations d'échappement personnalisées à partir de dessins, de dimensions et d'échantillons. Le produit de couverture d'échappement amovible est un point de départ pour discuter des chemises de tuyaux et des couvercles de composants profilés ; la construction finale doit être convenue en fonction des exigences d'installation du groupe électrogène.

Pour les projets combinant une isolation amovible avec des écrans ou des revêtements formés, consultez la gamme de produits d'isolation et d'écrans thermiques d'échappement. Notre guide de sélection d'isolation pour tuyau d'échappement couvre des constructions alternatives lorsque l'utilisation d'une chemise amovible n'est pas l'approche privilégiée.

Envoyez à BSTFLEX votre dessin d'échappement de générateur pour obtenir un devis. Incluez les conditions de fonctionnement, la couverture requise, le dégagement disponible et la quantité afin que l'ensemble de couvertures proposé puisse être examiné pour l'ajustement, les exigences thermiques et l'accès au service.
