Laine de silencieux en fibre de verre pré-pesée : poids de remplissage, tolérance et emballage OEM

Garniture de silencieux en fibre de verre pré-pesée offre à un fabricant d'échappement une charge de fibre sèche définie pour chaque silencieux au lieu de demander à l'opérateur de montage d'estimer la quantité à partir d'un grand sac. L'objectif d'achat n'est pas simplement un emballage plus petit. Il s'agit d'une relation reproductible entre le matériau en fibre approuvé, la charge nette, la chambre de garniture et la référence de la pièce de production.

Une charge pré-pesée peut être fournie sous forme de fibre en vrac dans un sachet individuel, sous forme d'un lot identifié de garniture en E-glass, ou dans le cadre d'un composant contenu. Ces formats ne sont pas interchangeables. Le devis et le plan doivent indiquer si l'emballage est ouvert et vidé lors du montage ou si la couche de confinement reste dans le silencieux fini.

BSTFLEX fournit Garniture de silencieux d'échappement en fibre de verre en vrac et Garniture de silencieux d'échappement en E-glass pour les fabricants d'échappements, les fournisseurs de kits de reconditionnement et les distributeurs. Ce guide explique comment spécifier le poids de remplissage, la configuration de l'emballage, les tolérances, l'étiquetage et les contrôles de réception pour la production OEM répétitive.

Que signifie une garniture de silencieux pré-pesée ?

La garniture de silencieux pré-pesée est un matériau préparé selon une quantité nette convenue avant d'arriver au poste de montage. La quantité peut correspondre à un seul silencieux, à plusieurs silencieux ou à un lot de production contrôlé.

Le terme ne doit pas être utilisé sans définir l'unité de fourniture. Un devis peut faire référence à :

• une charge de fibre individuelle pour un silencieux ;
• un sachet contenant plusieurs charges identiques ;
• un grand sac identifié par le poids net total ;
• un sachet pré-pesé qui est ouvert et vidé pendant le montage ;
• un sachet ou une chaussette de garniture contenu(e) qui reste dans le silencieux ;
• un kit de reconditionnement complet contenant de la fibre et des composants supplémentaires.

Seuls les premier et quatrième exemples sont automatiquement des emballages à charge unique. Les autres nécessitent des instructions supplémentaires avant que la production ne puisse déterminer quelle quantité de matériau doit aller dans chaque assemblage d'échappement.

Séparer la charge de fibre sèche du poids de l'emballage

La distinction d'achat la plus importante concerne la fibre acoustique et tout ce qui sert à la contenir ou à l'expédier.

Si le sac temporaire est retiré, la charge de fibre nette peut être vérifiée à partir de :

Charge nette de fibre = poids brut du sac rempli - tare du sac vide.

Utilisez le sac approuvé réel ou une tare moyenne convenue déterminée par la spécification d'emballage. Ne soustrayez pas un poids de sac nominal provenant d'un matériau, d'une taille ou d'un fournisseur différent.

Définir le matériau avant de définir la charge

Un poids cible n'a de sens que lorsqu'il est lié à un matériau approuvé. Le même nombre de grammes n'établit pas l'équivalence entre différentes qualités de verre, longueurs de fibres ou constructions d'emballage.

Pour le bourrage de silencieux en vrac en fibre de verre, identifiez :

• la famille ou la qualité de fibre de verre ;
• la construction de fibres continues, texturées, coupées ou autres ;
• l'état fourni ;
• tout liant, agent d'ensimage ou constituant supplémentaire ;
• la référence de produit approuvée ;
• la documentation technique et de sécurité requise pour le projet.

Pour le bourrage d'échappement en E-glass, spécifiez l'E-glass ainsi que la forme du fil ou de la fibre. L'E-glass identifie la famille de composition du verre ; il ne définit pas l'emballage, la méthode de remplissage ou la quantité requise pour un silencieux particulier.

Conservez la référence du matériau approuvé sur l'étiquette d'emballage et le dessin de production. Une commande répétée ne doit pas être acceptée uniquement parce que le poids de l'emballage reste inchangé.

Établir le poids de bourrage du silencieux à partir d'une conception approuvée

Le meilleur point de départ est une charge de fibre sèche validée existante pour le même silencieux et le même matériau. Si aucune valeur approuvée n'existe, la charge devient un paramètre de développement qui doit être évalué dans l'ensemble d'échappement complet.

Pour une chambre de bourrage cylindrique simple, le volume théorique est :

V = π × (D² - d²) × L / 4 000 000

Lorsque toutes les dimensions sont saisies en millimètres :

• V est le volume de bourrage théorique en litres ;
• D est le diamètre interne de la chambre de bourrage ;
• d est le diamètre extérieur de l'enveloppe intérieure exclue ;
• L est la longueur tassée effective.

L'enveloppe intérieure exclue peut être le noyau perforé seul ou le noyau plus une couche métallique approuvée. Les cloisons supplémentaires, supports et raccords d'extrémité doivent également être pris en compte lorsqu'ils occupent la zone de bourrage.

Lorsqu'une densité installée approuvée est déjà connue :

Charge de fibre sèche en grammes = volume de bourrage net en litres × densité approuvée en g/L.

Cette équation convertit une spécification de conception connue en un poids. Elle ne sélectionne pas la densité correcte pour un nouveau silencieux.

Une charge par silencieux ou une charge par zone de bourrage ?

Certains silencieux ont une seule cavité continue. D'autres contiennent des poches d'extrémité séparées, des sections étagées ou des zones de bourrage divisées.

Lorsque les zones ne peuvent pas communiquer pendant le remplissage, définissez la charge pour chaque région :

• section principale de garnissage cylindrique ;
• remplissage d'extrémité du côté de l'entrée ;
• remplissage d'extrémité du côté de la sortie ;
• poche plus grande autour d'un noyau décalé ;
• chambre séparée derrière une cloison.

Une seule charge totale de garnissage d'échappement peut toujours être utilisée pour l'achat, mais les instructions de l'opérateur doivent indiquer comment cette charge est divisée. Pour un meilleur contrôle, il est possible de demander au fournisseur de conditionner les zones séparément lorsque le processus de production l'exige.

Ne vous attendez pas à ce que l'opérateur estime la répartition d'après l'apparence. Un poids total correct peut tout de même produire une distribution interne incorrecte.

Fibre en vrac prépesée par rapport à un composant de garnissage contenu

Une charge en vrac prépesée est ouverte et répartie par l'assembleur. Un composant contenu transporte la fibre dans une enveloppe ou un filet qui peut rester dans le silencieux fini.

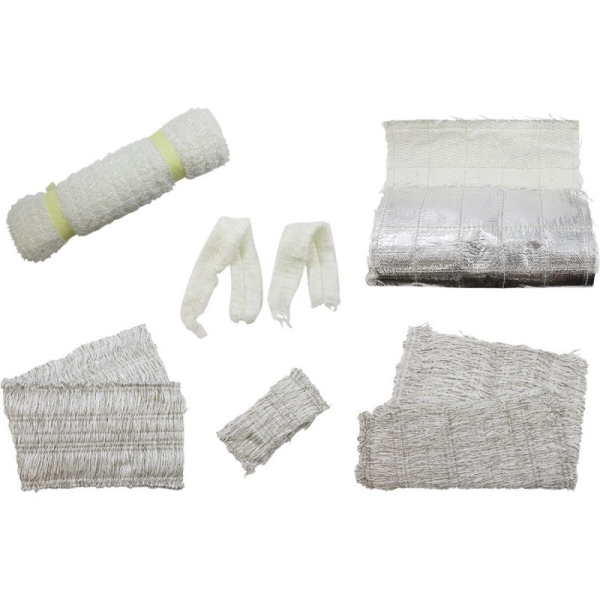

Le Chaussette de garnissage de silencieux en fibre de verre BSTFLEX avec sac en tissu de verre tisséest un exemple d'emballage en fibre de verre contenue. Le poids du composant fini comprend la housse ainsi que le garnissage, sa spécification d'achat ne doit donc pas être confondue avec un sac de fibre seule des pages 196 ou 229.

Sélectionner la configuration d'emballage pour la ligne de production

Sacs individuels à charge unique

Un sachet étiqueté par silencieux fournit une unité claire au bord de la ligne. Ce format est utile lorsque les opérateurs fabriquent une seule référence de pièce de manière répétée et que la charge approuvée est stable.

Préciser :

• charge nette de fibres ;
• matériau et dimensions du sac ;
• si le sac est ouvert ou reste dans l'ensemble ;
• contenu de l'étiquette ;
• quantité par carton ;
• identification du lot ;
• exigences de stockage et de manipulation.

Charges multiples dans un sac extérieur unique

Plusieurs charges scellées individuellement peuvent être placées dans un emballage principal. L'emballage doit indiquer à la fois le nombre de charges intérieures et la quantité nette de chacune.

Une étiquette portant seulement la mention « emballage de silencieux de 5 kg » n'est pas suffisante lorsque la production attend dix charges de 500 g. Le contrôle de réception et l'instruction de prélèvement doivent distinguer la quantité principale de la charge unitaire.

Sacs en vrac pour le pesage interne

Emballage de silencieux en vracpeut convenir lorsque l'usine dispose déjà de stations de pesage et de remplissage contrôlées. Dans ce cas, définissez le poids net de l'emballage en vrac et la charge requise par silencieux en tant que champs d'achat distincts.

L'approvisionnement en vrac ne doit pas être qualifié de prépesé par silencieux à moins que la ligne de production n'effectue et n'enregistre cette étape de pesage.

Kits de remplacement de marque de distributeur

Un emballage pour consommateur ou distributeur peut contenir une quantité fixe destinée à une plage d'application définie. L'illustration de la marque de distributeur doit indiquer le matériau réel et la quantité de l'emballage sans suggérer une adaptation universelle.

Lorsque l'acheteur souhaite plusieurs options de poids, chaque taille de conditionnement doit avoir son propre numéro de référence, sa propre étiquette et sa propre configuration de carton.

Définir un poids cible et une tolérance convenue

Une commande OEM doit définir une charge cible et une variation acceptable. La bonne tolérance dépend de l'application, de la manutention des matériaux, du processus de pesage et de l'approbation des échantillons. Elle doit faire l'objet d'un accord plutôt que d'être copiée à partir d'un produit non apparenté.

La spécification doit identifier :

• la charge de fibre sèche cible ;
• l'écart ou la plage autorisée ;
• si la limite s'applique à chaque charge ou à une moyenne de lot ;
• la résolution de la balance et les exigences d'étalonnage ;
• la fréquence d'échantillonnage ;
• le traitement d'un emballage hors limites.
• si la reprise par ajout ou retrait de fibre est autorisée.

Une moyenne de lot peut être acceptable alors que des sacs individuels se situent en dehors de la plage approuvée. Pour un produit à une charge par silencieux, le contrôle individuel est généralement plus directement lié à la régularité de l'assemblage.

Équipement de pesage et contrôle du taraudage

La méthode de pesage doit être capable de mesurer la variation de charge convenue. Une balance utilisée pour des cartons d'expédition de 20 kg peut ne pas convenir pour vérifier une charge de conditionnement individuel beaucoup plus petite.

Les instructions de production et de réception doivent inclure :

• identification de la balance ;
• état d'étalonnage ;
• contrôle du zéro ;
• méthode de tare ;
• conditionnement des échantillons le cas échéant ;
• enregistrement et affectation des résultats.

Lorsque le sac reste dans le silencieux, le poids du composant approuvé peut inclure ce sac. Lorsque le sac est éliminé, sa tare doit être exclue. Précisez cela explicitement afin que le fournisseur et le client n'utilisent pas des bases de poids différentes.

Contrôler l'humidité, la contamination et la perte de matière

Une charge de fibres sèches doit être stockée et manipulée d'une manière qui préserve l'état de la matière approuvée. L'eau, l'huile, la poussière et les fibres étrangères peuvent altérer le poids mesuré du colis sans augmenter le remplissage acoustique prévu.

Utilisez des emballages propres et fermez les grands sacs partiels entre les opérations de pesage. Maintenez les matériaux rejetés ou renversés hors des charges approuvées, à moins que la procédure de qualité n'autorise la récupération et n'en vérifie l'identité et l'état.

Ne secouez pas un sac pour en retirer des fibres après la pesée tout en enregistrant la valeur de l'étiquette d'origine. La charge entrant dans le silencieux doit correspondre à la quantité nette approuvée.

Étiqueter chaque charge pour la production et la traçabilité

Une étiquette de sac d'emballage de silencieux personnalisé pratique peut inclure :

• BSTFLEX ou référence client ;
• description du matériau ;
• masse nette de fibre ;
• référence du silencieux cible ou du plan ;
• numéro de lot ;
• date de fabrication ou d'emballage ;
• quantité dans l'emballage ;
• consigne de manutention ;
• code-barres ou code QR si requis ;
• marque client pour les projets de marque de distributeur.

Ne pas apposer d'allégations non fondées concernant la réduction acoustique, la température ou la durée de vie sur l'étiquette. L'emballage identifie le matériau fourni et la quantité ; les performances d'échappement final relèvent de la configuration validée du silencieux.

Utiliser l'approbation d'échantillon pour figer la charge

Avant de lancer la production en série, assembler des silencieux d'essai avec les lots de matériaux identifiés et les charges mesurées.

Enregistrer :

• référence du produit fibreux ;
• charge nette ;
• répartition par zone ;
• couches métalliques ou de retenue environnantes ;
• ajustement de l'assemblage ;
• réglages de l'opérateur ;
• conditions d'essai acoustique ;
• rétention après l'essai de fonctionnement convenu.

Une fois l'échantillon accepté, associez la charge approuvée au dessin du silencieux et à la spécification des matériaux. Si la qualité de la fibre, le volume de la chambre ou la couche environnante changent, vérifiez si la charge doit également changer.

Une charge de 500 g approuvée pour un silencieux n'est pas une quantité universelle pour tous les pots d'échappement à quatre temps. De même, une charge de 250 g ne doit pas être attribuée à tous les échappements à deux temps sans preuve dimensionnelle et d'application.

Calculer les besoins des lots de production sans surcharger les pièces

La quantité nominale installée pour un lot de production est :

Matériau net installé = charge approuvée par silencieux × nombre de silencieux.

Les achats peuvent ajouter une tolérance approuvée pour le réglage du processus, l'échantillonnage, les emballages rejetés ou la perte de manipulation :

Matériau acheté = matériau net installé + tolérance de processus approuvée.

La tolérance ne constitue pas une fibre supplémentaire à ajouter à chaque silencieux. Elle doit rester visible en tant que valeur de planification de lot.

Pour les charges pré-pesées individuellement, la quantité commandée est normalement basée sur le nombre de silencieux plus la quantité convenue de pièces de rechange ou d'échantillonnage. Pour le matériau en vrac, calculez le besoin net total et la configuration d'emballage séparément.

Comparer le coût par silencieux accepté

L'approvisionnement pré-pesé peut ajouter des coûts de pesage, d'emballage et d'étiquetage chez le fournisseur. L'approvisionnement en vrac peut transférer ces activités au client.

Comparer :

• coût des matériaux par charge approuvée ;
• coût individuel des sacs et des étiquettes ;
• main-d'œuvre de pesage et de contrôle du pesage ;
• temps de pesage en bord de ligne évité ou conservé ;
• perte de manipulation ;
• retravail pour charge incorrecte ;
• complexité de l'inventaire et de la préparation des commandes ;
• volume de fret et d'emballage ;
• coût par silencieux accepté.

Ne présumez pas que les sacs prépesés sont automatiquement moins chers. Leur valeur dépend de leur capacité à simplifier le processus réel du client et à améliorer le contrôle de la charge installée.

Préparer une consultation (RFQ) pour l'emballage de silencieux prépesés

Lorsque le poids de remplissage n'est pas connu, envoyez la section transversale du silencieux, les dimensions de l'âme, le profil de la coque interne et la longueur utile garnie. Indiquez la charge comme un article de développement au lieu de demander au fournisseur de supposer une quantité universelle.

Les projets d'emballage basés sur des dessins et des échantillons peuvent être discutés via le BSTFLEX OEM Muffler Packing Manufacturing Service.

Questions sur le garnissage de silencieux prépesé

Un sac de garnissage de silencieux de 500 g suffit-il pour un échappement ?

Uniquement lorsque 500 g constituent la charge approuvée pour ce silencieux et ce matériau particuliers. Le poids de l'emballage à lui seul n'établit pas la compatibilité. Utilisez le dessin, le volume de la chambre et la spécification de remplissage validée.

Le garnissage prépesé est-il identique à une cartouche de garnissage ?

Non. Une charge prépesée peut toujours consister en des fibres en vrac que l'opérateur répartit. Une cartouche est généralement un composant prêt à l'assemblage mieux défini. Certaines cartouches contiennent une charge contrôlée, mais les termes décrivent des aspects différents du produit.

Le fil de E-glass peut-il être fourni dans des emballages de poids individuel ?

BSTFLEX peut examiner les exigences d'emballage individuel pour les projets adaptés. La forme du matériau, le poids net cible, la conception de l'emballage, la quantité commandée et les exigences d'étiquetage doivent être convenus lors de l'établissement du devis et de l'approbation de l'échantillon.

La tolérance doit-elle s'appliquer au poids de la fibre ou au poids total du sac ?

Pour un sac amovible, la tolérance de remplissage principale doit normalement faire référence à la charge nette de fibres. Le poids total du sac peut être utilisé comme contrôle supplémentaire lorsque la tare est contrôlée. Pour un composant retenu confiné, les valeurs relatives uniquement aux fibres et au composant fini peuvent toutes deux être spécifiées.

Différents modèles de silencieux peuvent-ils utiliser la même charge pré-pesée ?

Uniquement après avoir confirmé que le matériau, la géométrie de la chambre et l'exigence de remplissage approuvée sont compatibles. Une taille de moteur similaire ne garantit pas la même quantité de bourrage.

Demander un bourrage en fibre de verre pré-pesé pour la production OEM

Pour les charges en fibre de verre en vrac, commencez par le Bourrage pour silencieux d'échappement en fibre de verre en vrac BSTFLEX. Pour le matériau duveteux à base de fil de verre E, consultez le Bourrage pour silencieux d'échappement en verre E BSTFLEX.

Envoyez la référence du matériau approuvé, la charge sèche cible, le format d'emballage, les exigences d'étiquetage et la quantité de production. D'autres matériaux et formats conditionnés sont disponibles dans la gamme de bourrages pour silencieux BSTFLEX.

Demander des échantillons de bourrage pour silencieux pré-pesés et un devis OEM
