Une gaine thermique aluminisée trop petite peut être difficile à installer, comprimer l'ensemble protégé ou endommager la couche réfléchissante. Une gaine excessivement grande peut s'éloigner de la zone exposée à la chaleur prévue, interférer avec les composants environnants et rendre l'assemblage OEM cohérent plus difficile.
Le dimensionnement correct commence donc par les dimensions réelles du composant terminé et la manière dont la gaine sera installée.
BSTFLEX fabrique des gaines de protection thermique aluminisées pour les faisceaux de câbles automobiles, les câbles, les tuyaux et les conduites de fluides sous forme de constructions tubulaires, cousues, enveloppantes, à boucles et crochets, à fermeture par pression et auto-refermables.
Les dimensions d'une gaine thermique peuvent être décrites de plusieurs manières différentes selon la construction.
Les termes dimensionnels courants comprennent :
Ces dimensions ne sont pas interchangeables.

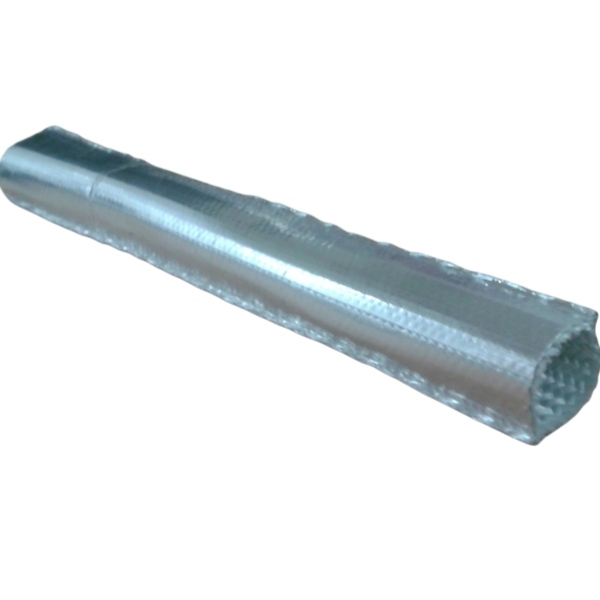

Une gaine tressée tubulaire, une gaine tubulaire cousue et un écran thermique enveloppant peuvent tous être décrits comme s'adaptant au même diamètre de tuyau tout en étant fabriqués à partir de dimensions de départ très différentes.
Pour la plupart des applications de faisceaux de câbles et de tuyaux, le dimensionnement commence par le diamètre extérieur du composant à protéger.
N'utilisez pas uniquement :
Ces spécifications décrivent d'autres aspects du composant et n'indiquent pas nécessairement le diamètre extérieur réel qui doit s'insérer à l'intérieur de la gaine.
Mesurez l'ensemble assemblé au niveau de la section exacte où la protection thermique sera installée.
Un tuyau peut être vendu en fonction de son alésage interne, mais la gaine de protection s'adapte autour de l'extérieur du tuyau.
Le diamètre extérieur du tuyau fini comprend :
Deux tuyaux ayant le même diamètre intérieur nominal peuvent par conséquent nécessiter des tailles de gaine thermique différentes.
Pour les projets OEM, fournissez le diamètre extérieur réel du tuyau et la tolérance du dessin du tuyau chaque fois que possible.
Un faisceau de câbles n'est pas toujours un faisceau parfaitement circulaire.
Le faisceau peut contenir :
Mesurez plusieurs points le long de la section protégée et enregistrez à la fois les dimensions normales et maximales du faisceau.
Si le faisceau est fortement ovale plutôt que circulaire, les mesures de largeur et d'épaisseur peuvent être plus utiles qu'un seul diamètre estimé.
Pour une gaine thermique coulissante, le plus grand composant qui doit physiquement passer à travers la gaine peut déterminer la taille requise.
Ce n'est peut-être pas le tuyau ou le câble lui-même.
La dimension déterminante pourrait être :
Mesurez ces composants avant de sélectionner une gaine tubulaire.
Considérez un faisceau de câbles avec un faisceau de câbles relativement compact mais un connecteur nettement plus large que le corps du faisceau.
Si une gaine tubulaire est sélectionnée uniquement à partir du diamètre du faisceau, le connecteur peut ne pas passer à travers la gaine.
Les solutions possibles comprennent :
La solution la plus appropriée dépend de la séquence d'assemblage OEM et de l'ajustement final requis.
Une gaine thermique tubulaire nécessite un dégagement suffisant pour être installée sur le composant protégé.
Cependant, il n'existe pas de pourcentage universel qui devrait être automatiquement ajouté à chaque composant OD.
La tolérance nécessaire dépend de :
Une gaine cousue de construction rigide peut nécessiter une tolérance dimensionnelle différente de celle d'une gaine tressée extensible.
Pour les applications de production critiques, sélectionnez la taille nominale dans le tableau dimensionnel réel du produit et confirmez l'ajustement avec un échantillon représentatif de la production.
Une coupe ajustée peut sembler souhaitable, mais une manche excessivement serrée peut poser plusieurs problèmes.
Il peut :
La manche doit s'ajuster fermement tout en permettant une installation pratique.
Un surdimensionnement peut également poser des problèmes.
Une gaine excessivement lâche peut :
Le dimensionnement doit donc équilibrer le jeu d'installation et le contrôle positionnel.
Lors de la mesure d'un faisceau électrique automobile, relevez :
| Mesure | Pourquoi c'importe |
|---|---|
| Diamètre extérieur (OD) du faisceau normal | Définit la taille de base de la gaine |
| Diamètre extérieur (OD) maximal du faisceau | Prend en compte les sections rubanées ou renforcées |
| Dimensions des connecteurs | Détermine si une installation par glissement est possible |
| Dimensions du point de ramification | Identifie les sections irrégulières |
| Longueur protégée | Définit la longueur finie de la gaine |
| Rayon de courbure | Aide à évaluer la flexibilité de la gaine |
| Positions des clips et des supports | Évite les interférences avec le matériel de montage |
Pour un aperçu complet de la protection des faisceaux de câbles, consultez Gaines de protection thermique pour faisceaux de câbles automobiles : Matériaux, conceptions et applications.
Pour un flexible équipé, mesurez plus que le simple corps du flexible.
Relevez :
Lorsque la gaine doit passer par-dessus un raccord, ce dernier peut déterminer le diamètre minimal d'installation, même si la gaine finale est destinée à s'ajuster sur un corps de flexible nettement plus petit.
Les canalisations de carburant et de freinage peuvent utiliser des flexibles, des tubes rigides ou une combinaison des deux.
Pour un tube rigide, le diamètre extérieur est généralement assez constant. Pour un flexible équipé complet, les raccords et les jupes peuvent être considérablement plus larges que la conduite principale.
Déterminez si la gaine va :
Pour les applications de conduites de carburant et de frein, consultez le BSTFLEX Gaine de protection thermique en aluminium pour conduite de carburant et de frein.
Les durites de refroidissement et de chauffage peuvent présenter des diamètres extérieurs relativement grands et des courbures moulées complexes.
Mesurez la durite sur toute la zone protégée plutôt que de supposer qu'un seul diamètre nominal s'applique à l'ensemble de la pièce.
Portez une attention particulière à :
Un manchon adapté à une section droite peut devenir trop serré autour d'un coude moulé.
Les conduites d'huile et de liquide de transmission associent fréquemment tube métallique rigide, flexible et raccords sertis.
Chaque section peut nécessiter une stratégie de gaine différente.
Une gaine tubulaire peut convenir à une section flexible droite, tandis qu'une construction enveloppante peut s'avérer plus simple là où la conduite est déjà installée ou comporte de grands raccordements fixes.
Les flexibles hydrauliques requièrent une attention particulière quant aux dimensions des raccords et au mouvement des flexibles.
La gaine de protection ne doit pas :
Mesurer le flexible à sa géométrie de travail maximale le cas échéant, et pas seulement lorsque l'assemblage est posé droit sur une table.
Une gaine coulissante doit être dimensionnée en fonction à la fois du composant fini et du chemin d'installation.
Utiliser la procédure suivante :
Pour les pièces de production, le prototype doit représenter les dimensions maximales attendues du composant plutôt que seulement la taille nominale.
Une gaine enveloppante est spécifiée différemment car elle n'a pas besoin de glisser sur le composant.
La largeur de matériau ouvert doit couvrir la circonférence extérieure du tuyau ou du faisceau et offrir un chevauchement suffisant pour la fermeture.
Pour un composant à peu près circulaire, la circonférence de base peut être estimée comme suit :
Circonférence = π × Diamètre extérieur
La largeur ouverte finie doit ensuite également tenir compte de :
Par conséquent, la circonférence théorique seule ne doit pas être utilisée comme largeur de fabrication.
Pour une gaine enveloppante sur mesure, envoyez à BSTFLEX le DE réel du composant et le type de fermeture requis afin que la largeur finie et le chevauchement puissent être conçus en fonction de la construction.

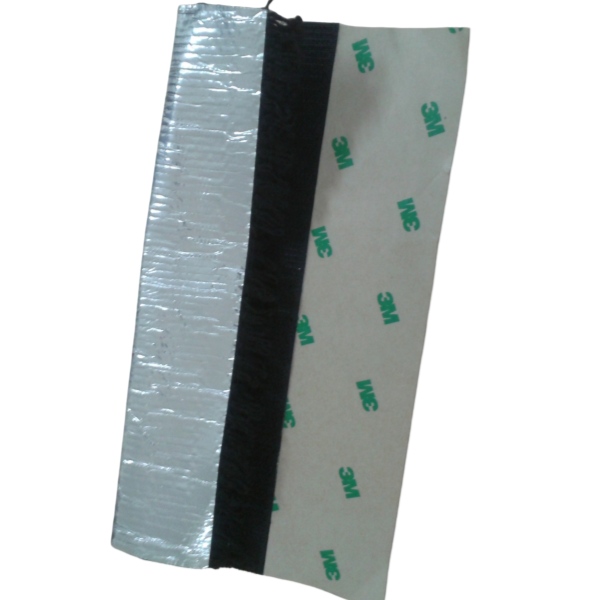

Une gaine auto-agrippante s'enroule autour du composant et se ferme le long d'une couture longitudinale.
Les dimensions importantes comprennent :
Une légère possibilité de réglage de la fermeture peut être utile, mais le produit ne doit pas reposer sur une plage de chevauchement excessive pour compenser un dimensionnement incorrect.
BSTFLEX propose la Gaine d'écran thermique aluminisée à fermeture auto-agrippante pour tuyaux, câbles et faisceaux de fils complets.
Les gaines thermiques à fermeture par boutons-pression nécessitent une largeur de matériau suffisante pour entourer le composant tout en permettant aux boutons-pression de s'aligner de manière uniforme.
La spécification doit inclure :
Contrairement à une fermeture réglable à l'infini, les boutons-pression fixes créent des positions définies. Un contrôle dimensionnel précis est donc particulièrement important.
Consultez la Gaine réfléchissant la chaleur à fermeture par boutons-pression de BSTFLEX.

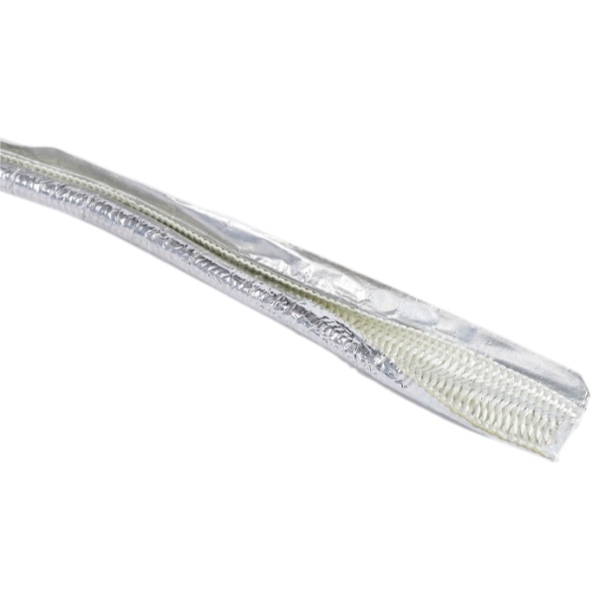

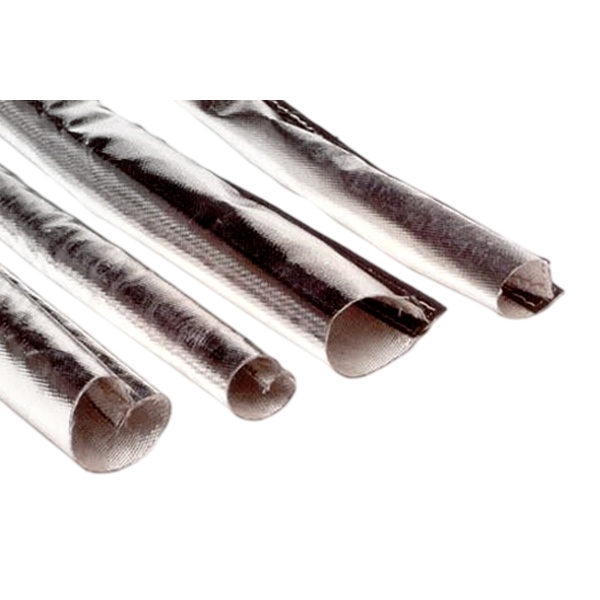

Une gaine à fermeture automatique utilise des bords chevauchants ou une structure de fermeture intégrée.
La conception nécessite un chevauchement suffisant pour rester fermée autour du composant sur toute sa plage dimensionnelle prévue.
Si le composant est trop grand :
Si le composant est trop petit :
Pour cette construction, voir le BSTFLEX Self-Closing Aluminum Foil Fiberglass Sleeve.
Certaines gaines flexibles sont fournies ou inspectées à l'état aplati.
La largeur à plat résultante ne doit pas être automatiquement interprétée comme le diamètre intérieur fini.
La relation dépend de :
Chaque fois qu'une demande de devis (RFQ) inclut une largeur à plat, indiquez clairement comment cette dimension a été mesurée.
Si la largeur à plat fait partie de la spécification du produit :
Cela contribue à garantir que le fournisseur et le client utilisent la même définition dimensionnelle.
Le diamètre de la gaine n'est qu'un aspect du dimensionnement. La longueur protégée correcte est tout aussi importante.
La gaine doit couvrir toute la zone d'exposition thermique.
Lors de la définition de la longueur de coupe, identifiez :
Une gaine qui se termine à l'intérieur de la zone de fort rayonnement thermique peut laisser le composant adjacent exposé.
Un tuyau ou un faisceau courbé peut nécessiter une gaine plus longue que la distance en ligne droite entre ses extrémités.
Mesurez le long du cheminement réel.
C'est particulièrement important pour :
Pour les pièces d'origine (OEM) spécifiques aux composants, utilisez la longueur de l'axe du dessin ou une autre méthode de mesure clairement définie.
Une gaine change de forme lorsqu'elle est courbée.
Selon la construction, la courbure peut :
Un prototype doit donc être évalué sur le composant réellement cintré lorsque le cheminement comporte des virages serrés.
Pour les tuyaux et les conduites de fluide, le raccord contrôle souvent l'installation de la gaine.
Enregistrer les dimensions extérieures maximales de :
Si ces composants ne peuvent pas passer à travers le fourreau tubulaire sélectionné, une construction enveloppante peut constituer une solution plus pratique.
Les connecteurs électriques peuvent être plusieurs fois plus larges que le faisceau de câbles.
Avant de spécifier une gaine tubulaire, déterminez si :
Si le connecteur se trouve dans la zone à haute température, le simple fait d'arrêter la gaine avant le connecteur peut ne pas résoudre entièrement le problème thermique.
Augmenter le diamètre de la gaine n'est pas toujours la bonne solution pour les assemblages irréguliers.
Une grande gaine autour d'un petit faisceau peut devenir lâche et difficile à positionner.
Si l'assemblage comprend :
un écran spécifique au composant peut offrir un meilleur ajustement et une meilleure couverture thermique.
BSTFLEX fabrique des Écrans thermiques automobiles en fibre de verre aluminisée de forme personnalisée pour les assemblages qui ne peuvent pas être efficacement protégés avec une gaine droite classique.
Les gaines thermiques installées près des collecteurs d'échappement et des turbocompresseurs doivent rester correctement positionnées par rapport à la source de chaleur.
Un surdimensionnement peut permettre à la gaine de tourner ou de s'affaisser vers le composant chaud.
Un sous-dimensionnement peut comprimer le faisceau protégé ou rendre l'installation difficile.
En plus des dimensions de la gaine, enregistrez :
Pour cette application, voir Comment protéger le câblage automobile près des collecteurs d'échappement et des turbocompresseurs.
| Méthode d'installation | Exigence de dimensionnement principale | Risque de dimensionnement courant |
|---|---|---|
| Tubulaire coulissant | Le DI doit s'adapter au composant et au chemin d'installation | Le connecteur ou le raccord ne peut pas passer |
| Tubulaire extensible | La plage d'expansion doit couvrir la plus grande section d'installation | L'expansion modifie la longueur ou l'ajustement |
| Tubulaire cousu | Diamètre intérieur fini et tolérance de couture | Dégagement d'installation insuffisant |
| Gaine auto-agrippante | Circonférence du composant plus chevauchement prévu | Chevauchement insuffisant ou excessif |
| Fermeture à pression | Circonférence fermée et position de pression fixe | Les boutons-pression ne peuvent pas s'aligner autour du composant |
| Fermeture automatique | La taille du composant doit rester dans la plage de chevauchement utilisable | La couture s'ouvre ou le manchon se détend |
| Bouclier de forme personnalisée | Dimensions et géométrie de composants multiples | Utilisation d'un seul diamètre pour une pièce irrégulière |
Pour la production OEM, les dimensions nominales seules ne suffisent pas.
Tenez compte des tolérances des composants.
Si le tuyau, le faisceau ou le raccord présente une plage de production dimensionnelle, testez le manchon sur l'assemblage maximum prévu lorsque le dégagement pour l'installation est critique.
Évaluez également le composant minimum prévu lorsque le jeu ou la rotation du manchon pose problème.
La gaine thermorétractable elle-même présente également des tolérances de fabrication.
Les sources potentielles de variation comprennent :
Les dessins du client doivent identifier quelles dimensions sont critiques pour l'installation et quelles dimensions peuvent utiliser les tolérances de fabrication standard.
Deux produits de gaine thermorétractable décrits avec le même diamètre nominal peuvent ne pas avoir un espace interne utilisable identique.
Des différences peuvent résulter de :
Lors du remplacement d'une pièce existante, veuillez fournir les dimensions réelles du composant et, si possible, un échantillon d'origine plutôt que de vous fier uniquement à la désignation de taille nominale d'un autre fournisseur.
Pour une pièce existante, mesurez :
Identifiez également le diamètre extérieur du composant et l'environnement thermique. Un remplacement doit être choisi en fonction de sa fonction et pas seulement copié selon ses dimensions.
Le format d'approvisionnement correct dépend de la manière dont le client installe la gaine.
Adapté lorsque le client coupe la longueur de la gaine lors de l'assemblage du faisceau, du tuyau ou de l'équipement.
Adapté lorsque la position d'installation répétable et le temps d'assemblage sont importants.
Peut inclure la longueur de coupe, les fermetures, la finition des bords, les trous, les encoches, les éléments de fixation, les étiquettes et l'emballage conformément au dessin approuvé.
Pour la production en série, un composant fini peut réduire la variation causée par la coupe manuelle sur la chaîne d'assemblage du client.
Un dessin de gaine thermorésistante utile peut inclure :
Le dessin doit clairement distinguer les dimensions de la gaine des dimensions du composant protégé.
| Question | Informations à fournir |
|---|---|
| Qu'est-ce qui est protégé ? | Faisceau de câbles, câble, tuyau flexible, tube rigide ou canalisation de fluide |
| Quel est le DE normal ? | Diamètre extérieur du composant mesuré |
| Quel est le DE maximum ? | Section rubanée, coude, renfort ou élargissement local |
| Quel est le raccord le plus grand ? | Dimensions du connecteur, de la virole ou du raccord |
| Comment le manchon sera-t-il installé ? | À enfiler, enveloppant, à fermeture automatique ou de forme personnalisée |
| Quelle est la longueur de la zone exposée à la chaleur ? | Longueur protégée acheminée réelle |
| Est-ce que le composant se plie ? | Rayon de courbure et plage de mouvement |
| Quelle est la source de chaleur ? | Collecteur d'échappement, turbocompresseur, catalyseur, EGR ou autre source |
| Quel est le dégagement disponible ? | Distance minimale et enveloppe d'installation |
| Un accès pour l'entretien est-il requis ? | Conception amovible ou permanente |
| Quelle quantité est requise ? | Prototype, lot et volume annuel estimé |
La gaine s'adapte à l'extérieur du tuyau, de sorte que le diamètre intérieur du tuyau ne définit pas le diamètre intérieur requis de la gaine.
La gaine tubulaire sélectionnée s'adapte au tuyau mais ne peut pas passer par-dessus la douille à sertir ou le connecteur.
Le manchon s'adapte au faisceau principal mais devient trop serré autour d'une branche ou d'une épissure rubanée.
La gaine s'installe facilement mais s'éloigne de la zone exposée à la chaleur pendant le fonctionnement du véhicule.
La gaine s'adapte sur un échantillon droit mais se froisse, se comprime ou s'ouvre lorsqu'elle est installée sur le composant incurvé réel.
Le fournisseur et le client utilisent des définitions dimensionnelles différentes, ce qui entraîne un composant de taille incorrecte.
Le prototype s'adapte à l'assemblage nominal mais ne peut pas s'adapter à la variation normale de production.
BSTFLEX fabrique des gaines de protection thermique réfléchissantes pour les faisceaux de câbles, câbles, tuyaux et conduites de fluide de l'automobile.
La personnalisation peut inclure :
Pour la sélection générale de gaines aluminisées, visitez la catégorie BSTFLEX Gaine de protection thermique aluminisée.
Pour des informations spécifiques aux matériaux, consultez Gaine en fibre de verre aluminisée pour la protection des faisceaux de câbles automobiles.
Pour choisir entre des constructions tubulaires et amovibles, consultez la rubrique Gaines de protection thermique coulissantes ou enveloppantes pour faisceaux de câbles automobiles.
Pour obtenir un devis OEM, envoyez à BSTFLEX les dimensions du composant protégé, les dimensions du connecteur ou du raccord, la longueur de gaine requise, les informations sur la source de chaleur, la méthode d'installation, le plan ou les photographies, la quantité de prototypes et le volume annuel prévu.
Mesurez le diamètre extérieur réel du tuyau, du câble ou du faisceau de câbles au niveau de la section protégée. Vérifiez ensuite le connecteur, le raccord ou la ramification le plus grand que la gaine doit franchir et sélectionnez la gaine en fonction de sa construction et de son tableau dimensionnel.
Pas nécessairement. La gaine a besoin d'un jeu d'installation pratique, mais la tolérance requise dépend de la flexibilité de la gaine, de la structure de la paroi, de la géométrie du composant, de la longueur et de la méthode d'installation. Il n'y a pas de pourcentage unique qui s'applique à chaque gaine thermique.
Mesurez le diamètre extérieur du tuyau car la gaine thermique est installée autour de l'extérieur du tuyau.
Mesurez la dimension extérieure maximale du raccord ou de la ferrule. Si la gaine tubulaire sélectionnée ne peut pas passer par-dessus cette dimension, installez la gaine avant l'assemblage du raccord ou sélectionnez une construction enveloppante, auto-fermante ou autre construction ouvrable.
Mesurez à la fois les dimensions normales et maximales du faisceau de câbles. Mesurez également les connecteurs, les points de ramification, les sections rubanées et autres élargissements locaux qui peuvent affecter l'installation.
La largeur à plat est la largeur de la gaine lorsqu'elle est posée à plat. Elle n'est pas automatiquement égale au diamètre intérieur fini. La relation dépend de la construction de la gaine, de l'épaisseur du matériau et de la conception de la couture.
Pour un composant grossièrement circulaire, la circonférence peut être estimée en multipliant $\pi$ par le diamètre extérieur du composant. La largeur réelle du manchon ouvert doit également inclure le chevauchement requis, la construction de la coutume, l'épaisseur de la paroi et la tolérance de fabrication.
Il doit être bien ajusté sans être excessivement serré. Un jeu insuffisant peut rendre l'installation difficile et réduire la flexibilité, tandis qu'un jeu excessif peut permettre au manchon de bouger ou de tourner.
Oui. Le diamètre intérieur, la largeur à plat, la largeur ouverte, la longueur de coupe, la conception de la fermeture, les couches d'isolation, les encoches, les attaches et d'autres caractéristiques dimensionnelles peuvent être personnalisés en fonction du composant et du dessin.
Envoyez le diamètre extérieur du composant, le diamètre local maximal, les dimensions du raccord ou de l'embout, la longueur protégée requise, les informations sur le cintre, l'emplacement de la source de chaleur, la méthode d'installation, le jeu disponible et la quantité estimée.
No.10, Chuangxin North Road, Nanshan Park, Ningguo Economic and Technological Development Zone, Ningguo City, Anhui Province, China
tél/Whatsapp : 0086-15856303740
e-mail : sales@bstbraidedsleeve.com
Skype : vanesa-cheng
