Les manchons de protection thermique aluminisés BSTFLEX sont des boucliers thermiques radiants flexibles conçus pour protéger les faisceaux de câbles automobiles, les câbles électriques, les tuyaux, les conduites de carburant et de fluides acheminés à proximité des systèmes d'échappement, des turbocompresseurs, des composants EGR, des blocs moteurs et d'autres zones à haute température.
Ces manchons combinent une surface extérieure en aluminium réfléchissant la chaleur avec de la fibre de verre ou d'autres structures textiles haute température. La couche réfléchissante réduit la chaleur radiante atteignant le composant protégé, tandis que la couche textile offre une flexibilité et aide à maintenir une séparation entre la source de chaleur et le tuyau, le câble ou l'assemblage de câblage.
Les modèles disponibles incluent des manchons tubulaires à glisser, des manchons aluminisés cousus, des structures auto-fermantes, des manchons enveloppants à bande auto-agrippante et des boucliers thermiques à fermeture par pression. Des diamètres, longueurs, formes, couches d'isolation et systèmes de fixation personnalisés peuvent être développés pour des applications de protection thermique OEM et après-vente.
Les compartiments moteur modernes et les systèmes de post-traitement des gaz d'échappement placent le câblage, les tuyaux et les conduites de fluides de plus en plus près des composants à haute température. Les collecteurs d'échappement, les convertisseurs catalytiques, les turbocompresseurs, les systèmes EGR et les tuyauteries d'échappement chaudes peuvent exposer les assemblages voisins à une chaleur radiante importante, même en l'absence de contact direct avec la surface chaude.
Un manchon de protection thermique aluminisé crée une barrière réfléchissante autour du composant sensible. Ce type de protection est particulièrement utile lorsque la charge thermique principale provient de la chaleur radiante environnante plutôt que d'un contact direct continu avec la source de chaleur.
Les composants protégés typiques incluent :
L'une des constructions les plus courantes dans cette famille de produits utilise de la fibre de verre associée à une feuille d'aluminium, un film aluminisé ou une autre surface métallique réfléchissante.
La structure en fibre de verre fournit un substrat flexible haute température, tandis que la surface en aluminium est positionnée vers la source de chaleur externe pour réfléchir l'énergie radiante. Selon l'application, BSTFLEX peut fabriquer des versions tressées, cousues, laminées et multicouches avec différentes structures de paroi et systèmes de fermeture.
Les constructions disponibles peuvent inclure :
Le câblage automobile peut passer à proximité des collecteurs d'échappement, des systèmes de turbocompresseur, des convertisseurs catalytiques, du matériel EGR et d'autres sources de chaleur concentrées. Une exposition thermique excessive peut accélérer la détérioration de l'isolation des câbles, des conduits de protection, des connecteurs et des composants polymères environnants.
Un manchon de protection thermique pour faisceau de câbles automobile fournit une barrière thermique flexible autour du faisceau tout en permettant au routage d'origine de rester compact. Les constructions réfléchissantes sont particulièrement utiles lorsque l'espace d'installation limité rend difficile l'installation d'un bouclier thermique métallique rigide conventionnel.
Pour les nouveaux assemblages de faisceaux, un manchon tubulaire peut être installé avant que les connecteurs ne soient montés. Pour un faisceau existant qui ne peut pas être déconnecté, une conception enveloppante, auto-fermante, à bande auto-agrippante ou à fermeture par pression peut faciliter l'installation.
Les gaines aluminisées sont également utilisées pour protéger les tuyaux et les conduites de fluide passant dans les compartiments moteur chauds et les zones sous le châssis. Les applications comprennent les conduites de carburant, les conduites de frein, les tuyaux hydrauliques, les tuyaux de refroidissement, les conduites d'huile, les conduites de transmission et les tuyaux de climatisation.
La construction appropriée dépend de la source de chaleur, du dégagement disponible, du diamètre extérieur du tuyau, de la flexibilité requise et selon que la gaine de protection doit être installée avant ou après l'assemblage complet du tuyau.
Pour les applications concernant spécifiquement les conduites de carburant et les conduites de frein, consultez notre Gaine pare-chaleur protectrice en aluminium pour tuyaux et conduites de carburant et de frein .
| Construction | Idéal pour | Installation |
|---|---|---|

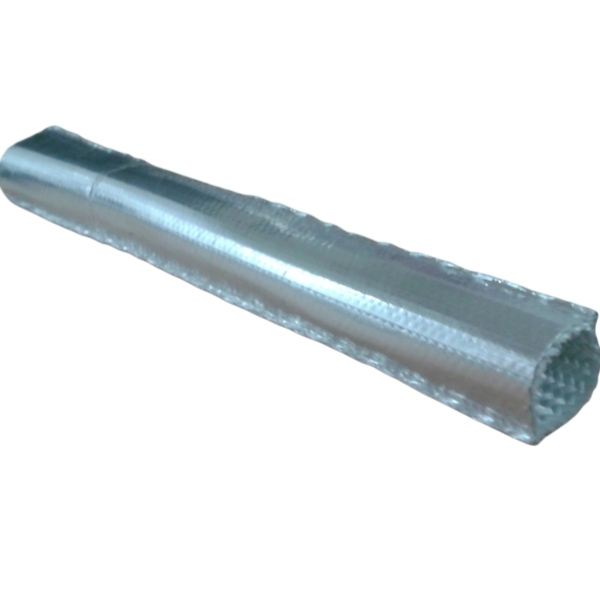

| Gaine aluminisée tubulaire | Faisceaux de câbles, câbles, tuyaux et conduites de fluide assemblés avant le raccordement final | Faire glisser sur le composant |

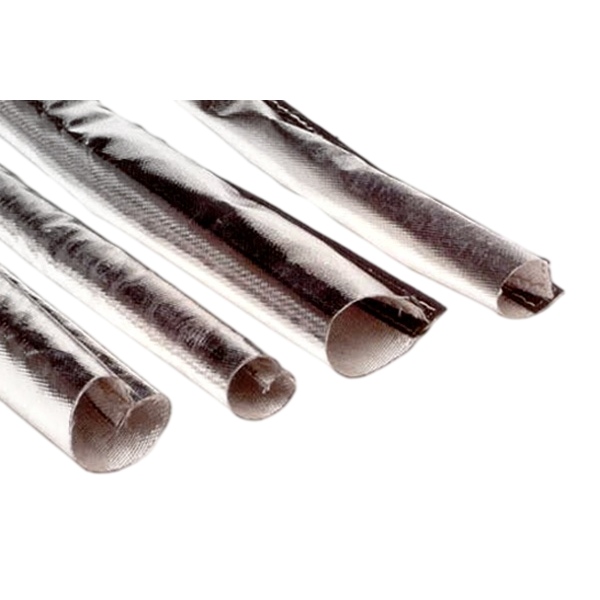

| Gaine réfléchissante cousue | Grands diamètres et protection thermique flexible | À enfiler |

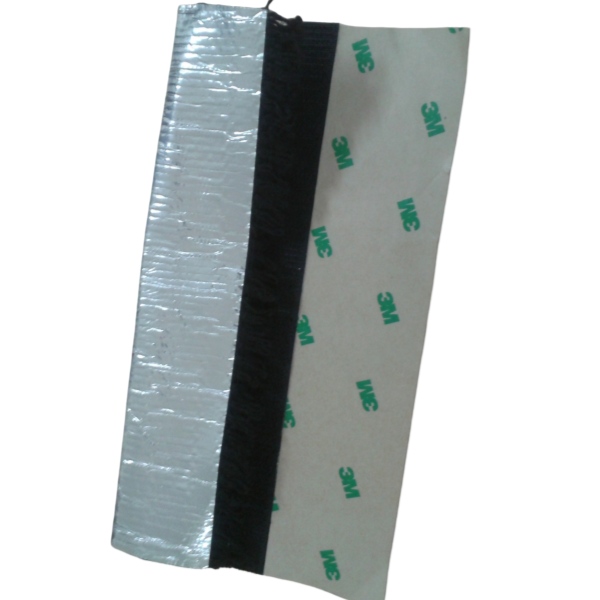

| Gaine thermique auto-agrippante | Tuyaux, ensembles de câbles et faisceaux de câbles existants | Enrouler autour sans déconnecter le composant |

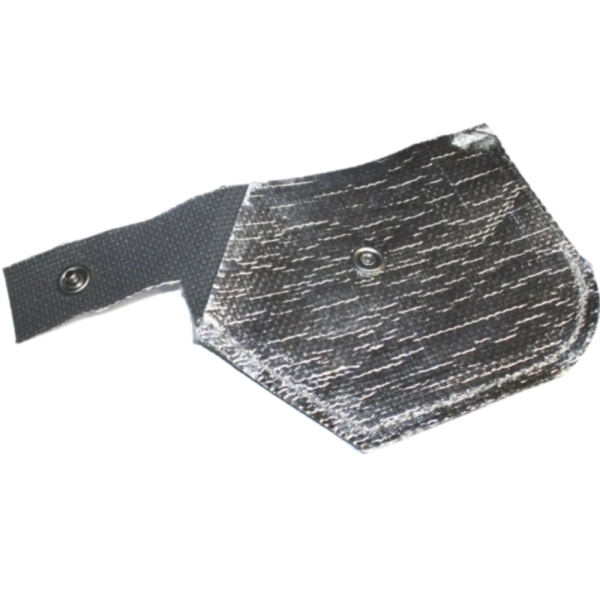

| Gaine pare-chaleur à fermeture par pression | Assemblages OEM nécessitant une installation amovible et répétable | Enrouler autour et fixer avec des boutons-pression |

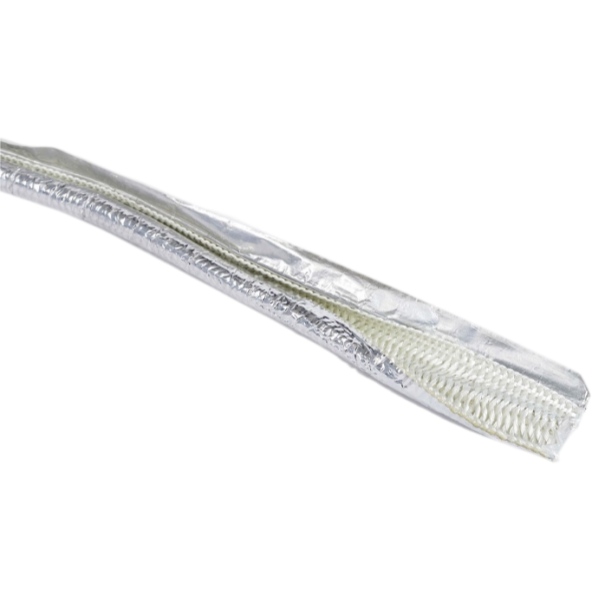

| Gaine auto-fermante | Faisceaux de câbles et regroupements de câbles nécessitant un assemblage rapide | Ouvrir et enrouler autour du faisceau |
| Gaine aluminisée multicouche | Applications nécessitant une isolation supplémentaire entre la surface réfléchissante et le composant protégé | Dépend de l'application |
Les gaines thermiques aluminisées BSTFLEX sont couramment conçues pour les zones à haute température dans les véhicules particuliers, les véhicules utilitaires, les camions, les autobus, les engins de chantier et autres équipements mobiles.
Tous les problèmes thermiques ne doivent pas être résolus avec le même produit. BSTFLEX fabrique plusieurs technologies de protection thermique différentes, et distinguer ces applications aide les ingénieurs à sélectionner la construction appropriée.

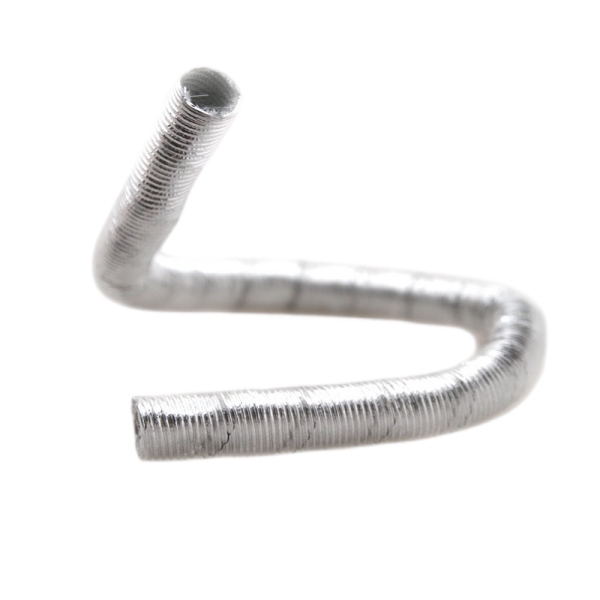

Pour l'aluminium ondulé, le papier-aluminium et les tubes formés flexibles utilisés pour les conduits d'air, les systèmes de préchauffage ou la protection tubulaire profilée, consultez notre gamme de tubes de protection thermique aluminisés .
Si l'application nécessite de la fibre de verre enduite de silicone, du basalte, de la silice, de la fibre de type titane ou une autre technologie de manchon thermique plutôt qu'une protection réfléchissante spécifiquement aluminisée, consultez Manchons thermiques et écrans de protection thermique .
Les assemblages automobiles complexes peuvent nécessiter un écran découpé et formé autour de branches, connecteurs, vannes, capteurs ou d'une géométrie de composant irrégulière plutôt qu'un manchon cylindrique conventionnel. Pour ces applications, consultez notre Écran thermique automobile en fibre de verre aluminisée de forme personnalisée .
BSTFLEX prend en charge les programmes de protection thermique pour les prototypes, le marché secondaire et les équipementiers (OEM). Plutôt que de limiter les clients aux dimensions de manchons standard, des constructions peuvent être développées autour du composant réel, du processus d'installation et de l'exposition à la chaleur.
Les options de fabrication personnalisées peuvent inclure :
Pour un nouveau projet de protection thermique de faisceau de câbles ou de tuyau automobile, fournir les informations suivantes aide BSTFLEX à recommander une construction appropriée :
Les photos, dessins et échantillons physiques sont utiles lors du développement d'une protection pour un routage complexe ou des espaces d'installation restreints.
BSTFLEX fabrique des produits de protection thermique pour les applications automobiles et industrielles, notamment des gaines en fibre de verre aluminisées, des écrans thermiques réfléchissants, des gaines thermiques, des tubes de protection thermique formés et des barrières thermiques automobiles sur mesure.
Nos capacités de fabrication prennent en charge à la fois la fourniture de gaines thermiques standard et le développement spécifique à l'application pour les faisceaux de câbles, les tuyaux, les câbles et les assemblages de conduites de fluides.
Si vous sélectionnez une gaine thermique aluminisée pour une nouvelle plateforme de véhicule ou si vous devez remplacer un composant de protection thermique automobile existant, envoyez-nous les dimensions du composant, les informations sur la source de chaleur, les photos d'installation ou les dessins. BSTFLEX peut évaluer l'application et recommander une construction de gaine adaptée.
Une gaine de protection thermique aluminisée est une gaine flexible dotée d'une surface métallique réfléchissante, généralement combinée à de la fibre de verre ou à un autre textile résistant à la chaleur. Elle est installée autour de câblages, de tuyaux, de câbles ou de conduites de fluides pour réduire l'exposition à la chaleur rayonnante.
Oui. Les gaines aluminisées sont couramment utilisées lorsque les faisceaux de câbles automobiles sont acheminés à proximité de composants d'échappement, de turbocompresseurs, de systèmes EGR ou d'autres composants chauds. La construction doit être sélectionnée en fonction de la température, du dégagement et de la méthode d'installation.
Oui. Les conceptions enveloppantes utilisant des fermetures auto-agrippantes, des fermetures à pression ou des structures auto-fermantes peuvent être installées autour de nombreux assemblages de tuyaux et de câblages existants sans retirer les connecteurs d'extrémité.
Une gaine aluminisée est généralement un revêtement protecteur flexible à base de textile utilisé autour des tuyaux, des câblages et des câbles. Les tubes de protection thermique ondulés utilisent une structure tubulaire formée ou ondulée et sont mieux adaptés aux applications nécessitant une géométrie de tube contrôlée, un transfert d'air ou un routage formé spécifique.
Oui. Le diamètre, la longueur, la structure du matériau, la couche réfléchissante, la couche isolante, la méthode de fermeture et l'emballage peuvent être personnalisés. Des écrans thermiques spécifiques aux composants peuvent également être développés à partir de dessins ou d'échantillons.
