Coussin de garnissage de silencieux vs remplissage en vrac : choisir un format pour l'assemblage OEM

Un prix au kilogramme plus bas ne signifie pas toujours un coût d'emballage plus bas par silencieux fini. Avant de choisir entre un coussin de garnissage pour silencieux et un garnissage en vrac pour silencieux, décidez quelles opérations votre chaîne de montage doit effectuer et lesquelles doivent être réalisées par le fournisseur de garnissage.

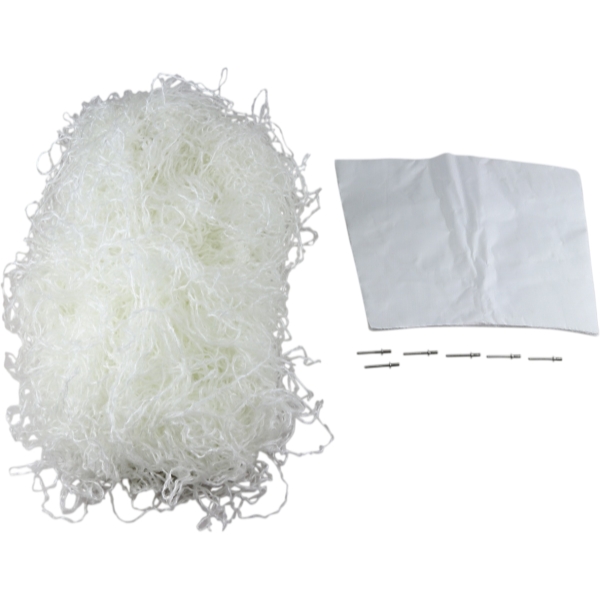

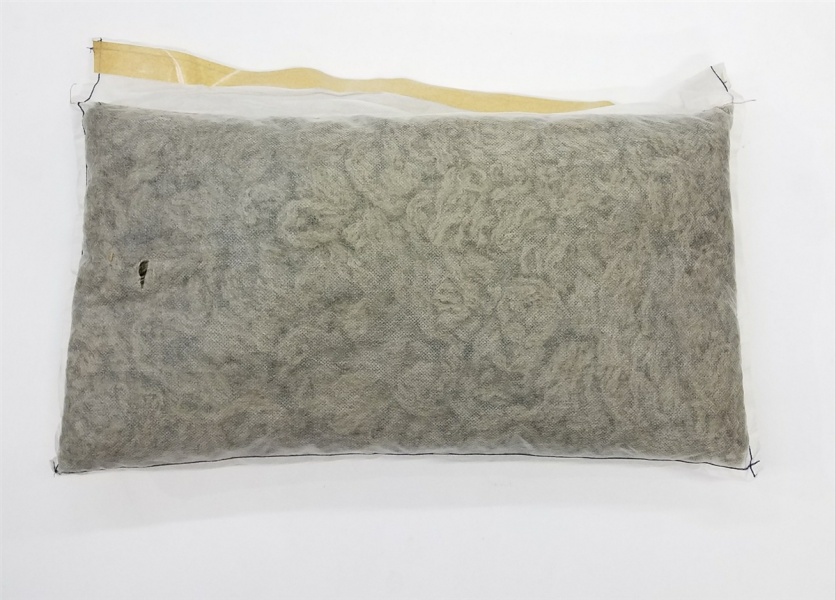

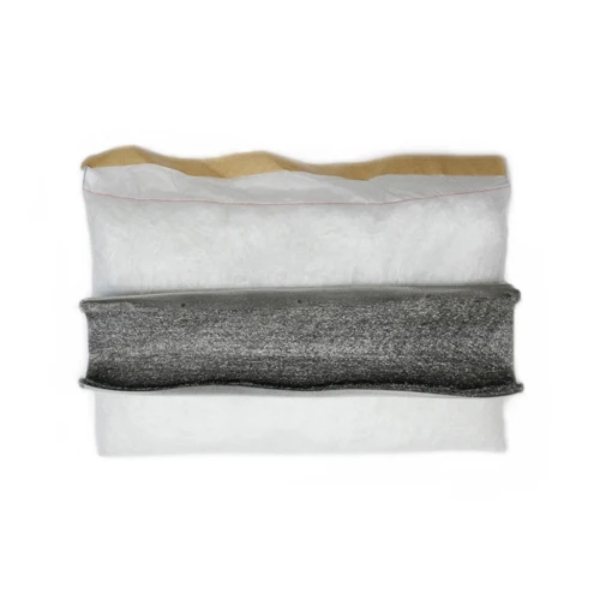

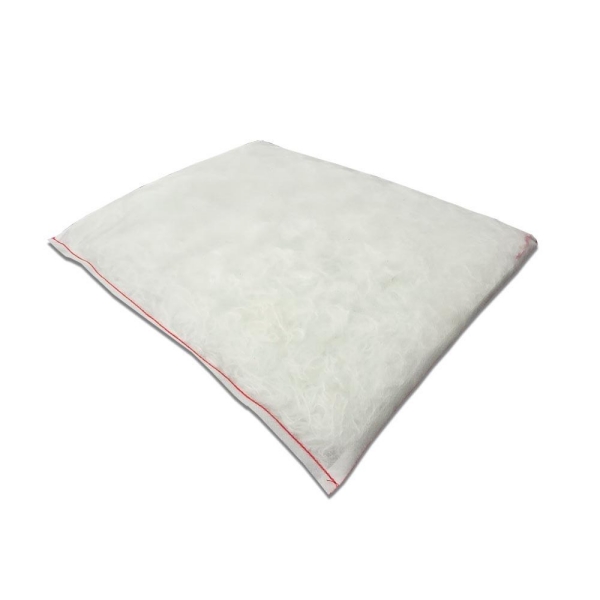

Un coussin de garnissage contient une quantité spécifiée de fibre dans un composant formé ou fermé. Le garnissage en vrac est fourni sans cette forme de composant fini et est mesuré et distribué lors de l'assemblage. Les coussins peuvent réduire la préparation en bord de ligne ; le garnissage en vrac permet à l'assembleur de contrôler le processus de remplissage. Aucun des deux formats n'est automatiquement plus silencieux, plus résistant à la chaleur ou plus économique.

BSTFLEX propose des coussins de garnissage pour silencieux ainsi que d'autres matériaux de garnissage pour silencieux d'échappement et formats d'approvisionnement. La comparaison suivante est destinée aux fabricants d'échappements choisissant une méthode de production, et non simplement à l'achat de matériau de remplacement pour un seul silencieux.

D'abord, séparez la spécification du matériau du format d'approvisionnement

Le terme coussin décrit la forme du composant, pas sa chimie de fibre. Deux coussins de garnissage d'échappement peuvent contenir des matériaux différents, utiliser des couches de confinement différentes et nécessiter des méthodes d'installation différentes. De même, le garnissage en vrac décrit une condition d'approvisionnement plutôt qu'une qualité de fibre particulière.

Gardez l'approbation du matériau séparée de la décision d'acheter un coussin. Enregistrez d'abord le type de fibre, la construction et les exigences de fonctionnement. Évaluez ensuite comment ce matériau approuvé doit atteindre le poste d'assemblage.

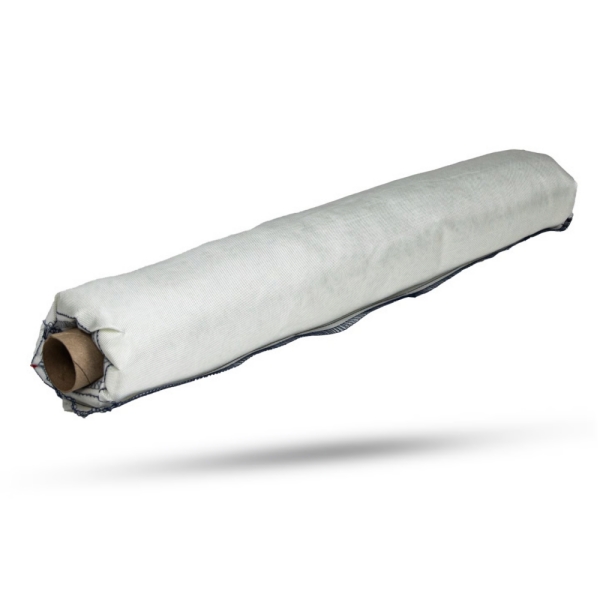

Par exemple, le manchon de garnissage pour silencieux en fibre de verre avec sac en maille de verre tissé de BSTFLEX utilise du fil de fibre de verre à l'intérieur d'une maille de verre tissée. Il s'agit d'une construction contenue spécifique, et non d'une spécification qui s'applique à chaque coussin ou sac de garnissage.

Comparez le travail requis au poste d'assemblage

Commencez par le processus de remplissage que vous utilisez déjà

Assemblage manuel avec changements de modèles fréquents

Lorsqu'un poste fabrique plusieurs modèles de silencieux, il est utile d'évaluer le matériau en vrac avant de s'engager sur une préforme distincte pour chaque modèle. Déterminez si une fibre approuvée commune peut servir à ces modèles avec des quantités de remplissage et des instructions de travail différentes.

Cette flexibilité nécessite tout de même un contrôle. Donnez à chaque modèle une référence de matériau, un poids de remplissage à sec et une procédure de mise en place. Une instruction verbale consistant à remplir la coque jusqu'à ce qu'elle semble ferme n'est pas une spécification d'achat ou de production reproductible.

Assemblage répété d'un silencieux défini

Un coussin de garnissage de silencieux personnalisé mérite d'être testé lorsque les opérateurs pèsent, arrangent ou remodèlent de manière répétée le matériau pour le même composant. Demandez au fournisseur d'intégrer ces étapes de préparation dans la pièce fournie, puis mesurez le travail restant au poste d'assemblage.

Ne supposez pas que l'achat d'un coussin élimine toutes les étapes de préparation. Vérifiez si le composant fourni nécessite encore une découpe, un roulage, une fixation ou un remplissage d'extrémité séparé.

Équipement de remplissage direct établi

Le remplissage direct de fibres est une autre voie de production. Certains systèmes traitent le roving continu au stade du remplissage plutôt que d'utiliser de la fibre en vrac ensachée. La compatibilité entre la matière première et l'équipement doit donc être spécifiée conjointement.

Pour une usine disposant d'un processus de remplissage validé, comparez un coussin par rapport à ce processus réel, et non par rapport à un exemple de remplissage manuel non contrôlé. La question pertinente est de savoir si le changement de format d'approvisionnement améliore les résultats mesurés de la ligne.

Indiquez le poids correct sur le bon de commande

Un devis pour un coussin et un devis pour un sac de fibre ne peuvent pas être comparés par nombre de colis. Établissez la quantité de fibre acoustique approuvée livrée dans chaque silencieux.

Poids de remplissage de fibre à sec est la masse de la charge de fibre acoustique. Poids du composant fini inclut également le revêtement, les coutures et les autres pièces incorporées. Poids à l'expédition inclut l'emballage. Précisez quelle mesure est utilisée par le plan et le rapport d'inspection.

Pour une cavité remplie de fibre spécifiée, la densité installée moyenne est calculée comme suit :

Densité de fibre installée moyenne = masse de fibre sèche / volume net assigné à cette fibre.

Utilisez des unités cohérentes, telles que les grammes et les centimètres cubes. Excluez l'espace assigné au noyau, aux chemises métalliques et aux autres composants séparés. Ne calculez pas la densité installée à partir des dimensions extérieures d'un sac d'expédition compressé.

Cette moyenne est un contrôle de quantité, pas une preuve de distribution uniforme. Deux assemblages peuvent contenir la même masse de fibre dans le même volume nominal tout en plaçant cette fibre différemment. Validez à la fois la quantité et sa position.

Vérifiez l'ajustement avant de décider qu'un coussin est prêt à être installé

Fournissez la géométrie interne de la coque, le diamètre extérieur du noyau, la longueur de garnissage effective et toute section étagée ou décalée. Montrez également comment le silencieux se ferme. Envelopper un noyau avant de l'insérer dans une coque est une opération d'assemblage différente de celle consistant à placer le matériau dans une coque ouverte avant la fermeture.

Pour un échantillon de coussin, vérifiez les coutures, les chevauchements, les jeux aux extrémités et toute pièce de remplissage d'extrémité séparée. Confirmez que le composant peut être positionné sans ouvrir son enveloppe ou forcer le matériau dans un espace non prévu.

Pour le remplissage en vrac, vérifiez l'accès à chaque partie de la cavité et définissez comment les opérateurs ou l'équipement distribuent la charge. Une coque irrégulière n'est pas, en soi, une raison de rejeter une préforme personnalisée ou de sélectionner automatiquement un matériau en vrac.

Demandez si les dimensions spécifiées du coussin sont mesurées à l'état détendu, compressé pour la livraison ou installé. Ce sont des conditions de mesure différentes qui ne doivent pas partager une tolérance indéfinie.

Ne traitez pas le revêtement comme une garantie de température ou de rétention

Identifiez l'objectif de chaque revêtement, couture, adhésif ou couche de maintien. Demandez quels éléments restent en service, lesquels sont retirés lors de l'installation et si certains sont conçus pour se libérer lors du chauffage initial. Suivez les instructions de la construction approuvée plutôt que d'appliquer une seule méthode d'installation à tous les coussins.

Gardez toute chemise métallique côté noyau ou écran de retenue séparé dans la spécification. Un composant qui maintient la fibre ensemble pendant la manipulation ne doit pas être automatiquement accepté comme remplacement d'une couche protectrice existante.

De même, le passage du remplissage en vrac à un coussin n'établit pas une nouvelle classification de température, de réduction du bruit ou d'intervalle d'entretien. Ces résultats doivent être évalués pour le matériau et la configuration complète du silencieux.

Comparez le coût par silencieux accepté, pas seulement le prix du matériau

Utilisez une comparaison cohérente des coûts de production pour les deux options :

Coût lié au garnissage par silencieux accepté = coût total lié au garnissage pour le lot de production / nombre de silencieux acceptés dans ce lot.

Incluez le garnissage acheté, le fret, la main-d'œuvre de préparation et d'assemblage, les coûts d'équipement pertinents, l'inspection, la manipulation et les retouches liées au garnissage. Comptabilisez les rebuts de manière cohérente sans compter deux fois la même perte de matériau. Pour un nouveau format, enregistrez également le développement de l'échantillon et tout coût d'outillage ou de configuration dédié.

Un coussin n'est économiquement préférable que lorsque son coût complet et ses performances validées justifient l'achat. Le remplissage en vrac reste une option raisonnable lorsque le processus existant atteint les objectifs de qualité et de coût requis. Aucune de ces conclusions ne peut être établie à partir du seul prix au kilogramme du fournisseur.

Chronométrez les deux méthodes au même poste en utilisant les mêmes points de départ et d'arrivée. Incluez l'ouverture des emballages, la pesée si nécessaire, la préparation du matériau, son ajustement, la fermeture de l'assemblage et le nettoyage du poste. Ne comparez pas seulement les quelques secondes passées à insérer le garnissage.

Effectuez une comparaison d'échantillons contrôlée

Pour isoler l'effet du format d'approvisionnement, maintenez la qualité de fibre approuvée, la masse de remplissage cible, la géométrie du silencieux et les couches côté noyau cohérentes lorsque les constructions le permettent. Enregistrez toute différence inévitable.

Lorsque le coussin proposé utilise une fibre ou une disposition de couches différente, traitez-le comme une conception de garnissage différente, et non simplement comme un changement d'emballage. Cela peut nécessiter une quantité de remplissage approuvée différente ; forcer les deux options à la même masse ne constitue pas automatiquement une comparaison équitable.

Utilisez un dossier d'approbation d'échantillon couvrant l'identification des composants, le poids de remplissage à sec, l'ajustement installé, le temps d'assemblage et la distribution observée. Comparez le son dans les mêmes conditions de test documentées et inspectez la rétention après l'essai opérationnel convenu.

Un assemblage réussi établit un point de départ. Avant les commandes répétées, convenez de la révision du dessin, des limites d'acceptation, de la méthode d'inspection et des exigences d'emballage.

Envoyez une demande de devis (RFQ) permettant d'évaluer les deux formats

BSTFLEX prend en charge le développement basé sur des dessins et des échantillons pour le garnissage de silencieux OEM personnalisé. Indiquez si la demande consiste à reproduire un composant approuvé, à comparer des formats d'approvisionnement ou à développer une nouvelle conception de garnissage.

Questions d'achat

Le garnissage de silencieux en vrac est-il adapté à la production OEM ?

Cela peut l'être, à condition que le matériau, la quantité mesurée et la méthode de remplissage soient approuvés pour le silencieux. Spécifiez les contrôles de production requis plutôt que de rejeter un matériau parce qu'il n'est pas fourni sous forme de coussin fini.

Un coussin de garnissage offre-t-il toujours une meilleure absorption acoustique ?

Aucune amélioration ne doit être supposée à partir du nom du format. Comparez la fibre réelle, la quantité installée, la distribution et le silencieux complet dans les mêmes conditions de test.

Un coussin de garnissage de silencieux peut-il être coupé pour s'adapter ?

Utilisez uniquement une méthode de coupe à longueur approuvée pour cette construction. Couper un composant fermé peut ouvrir le couvercle ou retirer une partie de la charge de fibre prévue. Pour une production répétée, demandez les dimensions finies correctes au lieu de laisser l'opérateur d'assemblage effectuer une coupe non vérifiée.

Une chaussette de garnissage en fibre de verre est-elle identique à un coussin de garnissage ?

Ce sont deux formes possibles de garnissage contenu, mais leur géométrie, leur couvercle et leur spécification de remplissage peuvent différer. Comparez le dessin et la nomenclature, pas seulement les noms des produits.

Choisissez le format qui correspond à votre méthode de production

Évaluez un coussin de garnissage lorsque vous avez besoin que le fournisseur livre une charge de fibre définie dans un composant adapté au silencieux. Évaluez le remplissage en vrac lorsque votre processus de production est équipé pour mesurer, distribuer et retenir le matériau approuvé de manière cohérente.

Pour un projet basé sur des coussins, commencez par le Coussin de garnissage de silencieux BSTFLEX et fournissez le matériau, les dimensions et les conditions d'assemblage requis. Pour une comparaison de formats plus large, envoyez la spécification de remplissage actuelle, le dessin du silencieux, les exigences en matière d'échantillons et le volume de commande prévu.

Demandez une révision et un devis pour le format de garnissage de silencieux OEM
