Les performances d'un silencieux d'échappement à absorption dépendent de bien plus que de son enveloppe extérieure et de son noyau perforé. Le matériau occupant l'espace annulaire autour de ce noyau influe directement sur l'atténuation acoustique, la constance du son, la rétention du garnissage et la durée de vie.
Pour cette raison,garniture de silencieux en fibre de verredemeure l'un des matériaux de remplissage acoustique les plus utilisés dans les silencieux d'échappement de motos, d'automobiles, de véhicules de sports motorisés et de performance.
BSTFLEX fournit des garnitures de silencieux à base de fibre de verre, disponibles en vrac, en fibres continues et pré-assemblées, pour le remplacement de silencieux et la production de silencieux d'origine. Les acheteurs souhaitant une solution prête à installer peuvent également utiliser notreHousse de protection pour silencieux en fibre de verre avec sac en maille de verre tissée, tandis que des solutions supplémentaires de garniture d'échappement sont disponibles via leGamme de produits d'emballage pour silencieux.
Dans un silencieux à absorption directe, les gaz d'échappement circulent principalement à travers le tube central perforé. Les ondes de pression acoustique traversent les ouvertures de ce tube et pénètrent dans le garnissage fibreux environnant.
La grande surface interne créée par les fibres de verre contribue à dissiper une partie de cette énergie acoustique.
Cela rend la fibre de verre adaptée aux silencieux dont l'objectif est de réduire le bruit d'échappement sans créer le flux restrictif associé à certaines constructions de silencieux à chambres.
La couche de garnissage remplit donc plusieurs fonctions simultanément :
absorption d'énergie acoustique ;
isolation thermique à l'intérieur de la coque du silencieux ;
remplissage de l'espace entourant le noyau perforé ;
stabilisation du son d'échappement souhaité ;
soutien à la construction de silencieux légers.
Le résultat dépend non seulement du matériau fibreux lui-même, mais aussi de la disposition des fibres, du poids du garnissage, de la densité, de la géométrie du silencieux et de la méthode d'installation.
La phrasematériau d'emballage de silencieux en fibre de verredécrit une famille de constructions plutôt qu'une spécification fixe.
Un fabricant de systèmes d'échappement peut avoir besoin de fibres en vrac pour le remplissage automatisé, de brins continus pour un enroulement contrôlé, d'un tapis pour un assemblage répétable ou d'un sac ou d'une chaussette préformée pour une installation plus rapide.
Les formats d'approvisionnement courants comprennent :
| Format d'emballage | Construction | Motif typique de sélection |
|---|---|---|

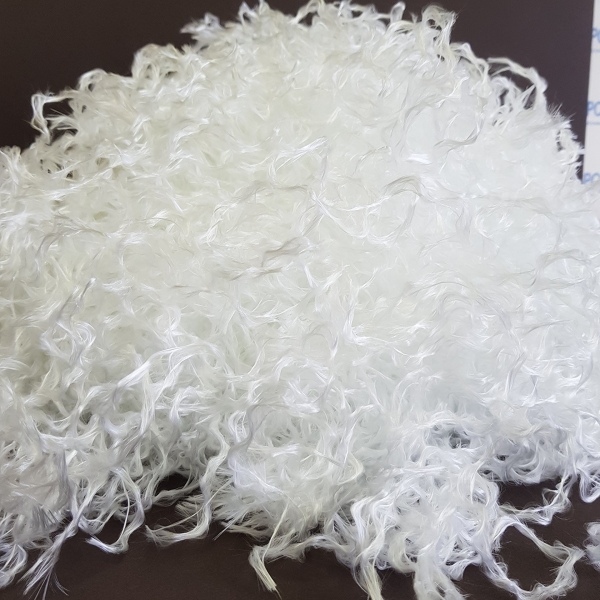

| Fibre de verre en vrac | Fibres libres ou remplissage en vrac | Remplissage flexible des cavités irrégulières |
| Fibre de verre continue | Fibre longue continue | Amélioration de la manipulation et de la continuité de la fibre |
| Fibre de verre texturée | structure en fibre de verre massive | Augmentation du volume et de la surface acoustique |

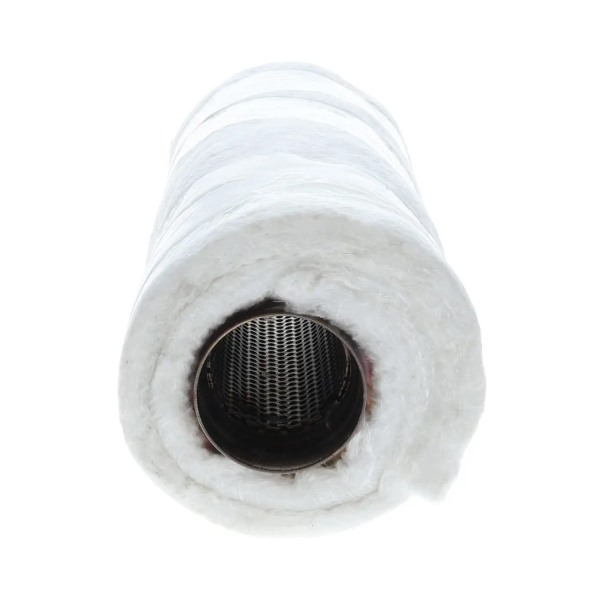

| Tapis de fibre de verre | Feuille contrôlée ou forme de couverture | Épaisseur et installation reproductibles |
| Oreiller de voyage | Fibre enfermée dans une couche de rétention | Assemblage OEM plus propre |
| Sac de rangement | Fibre de verre pré-mesurée et fermée | Poids d'emballage contrôlé |
| chaussette d'emballage | construction tubulaire flexible contenue | Installation rapide autour des noyaux perforés |
| préformée personnalisée | Fabriqué selon la géométrie spécifiée | Production OEM répétitive |
Pour les applications où la manipulation de fibres en vrac est indésirable, BSTFLEX fabrique unchaussette d'étanchéité de silencieux en fibre de verrecomposé d'une couche de confinement extérieure en maille de verre tissée remplie de fil de fibre de verre.
Ce format permet de maintenir le garnissage en place lorsqu'il est positionné autour du noyau du silencieux.
L'une des erreurs les plus fréquentes lors du reconditionnement des systèmes d'échappement est de considérer qu'une plus grande quantité de matériau isolant est automatiquement synonyme de meilleure qualité.
Ce n'est pas.
Une fibre de verre mal fixée peut créer des irrégularités autour du noyau perforé. Les pulsations et vibrations des gaz peuvent alors redistribuer le matériau, contribuant potentiellement à une dégradation prématurée des performances acoustiques.
Une compression excessive engendre un autre problème. Comprimer trop fortement la fibre réduit la structure fibreuse ouverte qui contribue à l'absorption acoustique.
Pour la production d'échappements OEM, la spécification la plus utile n'est donc pas simplement :
Remplir le silencieux de fibre de verre.
Le fabricant doit établir une combinaison contrôlée de :
volume d'emballage disponible ;
poids de remplissage requis ;
densité installée ;
niveau de compression ;
diamètre du noyau ;
diamètre de la coque extérieure ;
longueur emballée.
Pour les productions répétitives, spécifier l'emballage en fonction du poids ou utiliser une chaussette ou un sac d'emballage pré-dosé peut améliorer la régularité de l'assemblage.
Prenons l'exemple de deux silencieux utilisant exactement la même fibre de verre.
L'un possède une large cavité annulaire et un long noyau perforé. L'autre est un silencieux de moto court et compact, avec un encombrement réduit.
Ils ne devraient pas automatiquement utiliser le même poids d'emballage ni la même construction.
Les informations dimensionnelles importantes comprennent :
D1 — Diamètre extérieur du noyau perforé
D2 — Diamètre intérieur de l'enveloppe du silencieux
L — Longueur d'emballage effective
Le volume de garnissage disponible est déterminé en grande partie par la surface annulaire entre D1 et D2 multipliée par la longueur de garnissage effective.
C’est pourquoi BSTFLEX demande généralement à ses clients OEM des dessins, des échantillons ou au moins le diamètre du noyau, le diamètre de la coque et la longueur du garnissage avant de recommander une construction de garnissage finie.
La température n'est pas le seul mécanisme qui endommage la garniture du silencieux.
La couche immédiatement adjacente au tube perforé est exposée à :
impulsions d'échappement à haute vitesse ;
cycles de pression ;
vibration;
particules chaudes ;
accélération et décélération répétées du flux de gaz.
Avec le temps, ces conditions peuvent éroder ou déplacer la fibre de verre à proximité du noyau perforé.
Dans les systèmes exigeants, les concepteurs de systèmes d'échappement peuvent donc utiliser une disposition multicouche plutôt que de placer la couche acoustique principale en fibre de verre directement contre le noyau.
Une construction typique réalisée par un ingénieur peut utiliser :
Noyau perforé
↓

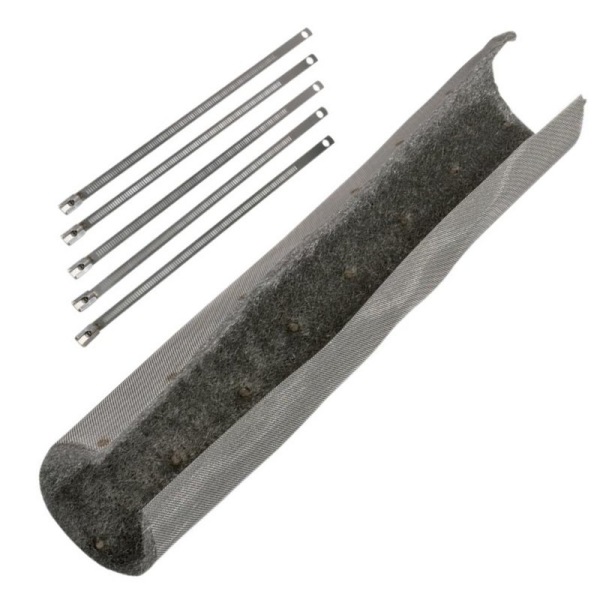

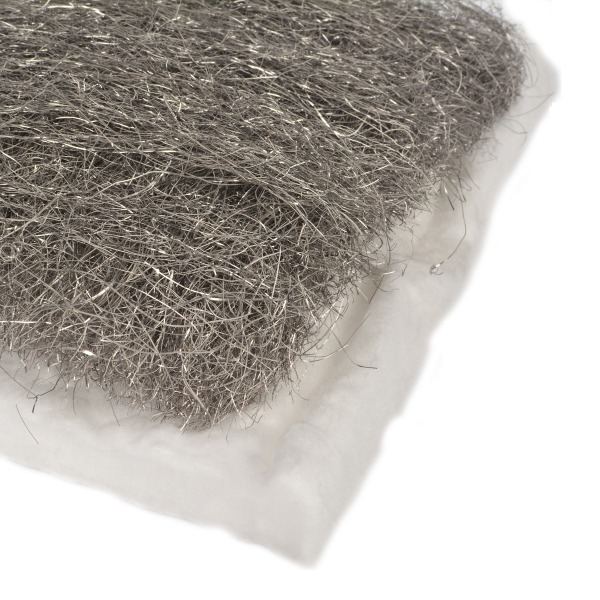

Laine d'acier inoxydable ou couche de rétention métallique
↓
Garnissage acoustique en fibre de verre
↓
enveloppe extérieure du silencieux
La couche métallique interne peut contribuer à protéger la fibre de verre environnante de l'érosion directe par les gaz, tandis que la fibre de verre assure la fonction principale d'absorption acoustique.
Cette distinction est importante lors de la comparaisonGarniture de silencieux en laine de verre et en acier inoxydable.
Ce ne sont pas nécessairement des matériaux concurrents. Dans de nombreuses conceptions d'échappement, ils remplissent des fonctions différentes au sein d'un même système de garnissage.
L'architecture des fibres influe sur le comportement du matériau lors de l'assemblage et de l'utilisation.
La fibre de verre en vrac permet de remplir efficacement les espaces internes complexes et permet au fabricant de contrôler le poids du remplissage.
Cependant, la manutention manuelle peut s'avérer complexe, et obtenir une distribution identique d'un silencieux à l'autre nécessite un contrôle de production rigoureux.

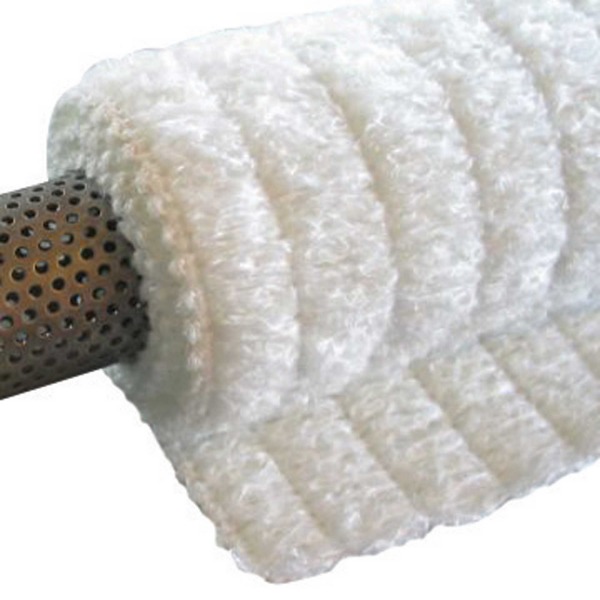

Les fibres continues sont plus faciles à organiser autour d'un tube perforé et peuvent réduire la migration incontrôlée par rapport aux fibres courtes et lâches.
Elles sont particulièrement adaptées lorsque l'emballage prend la forme suivante :
brins;
emballages;
oreillers;
chaussettes;
sacs d'emballage inclus.
Pour les assemblages en grande série, l'encapsulation de la fibre de verre dans une maille de verre résistante à la chaleur peut faciliter considérablement l'installation.

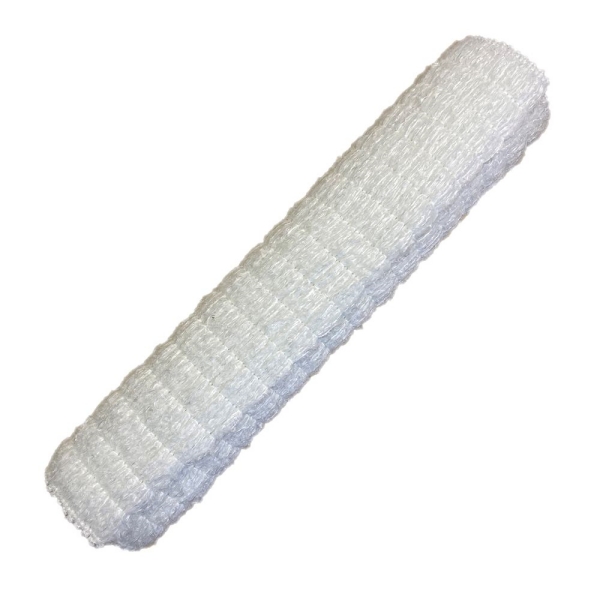

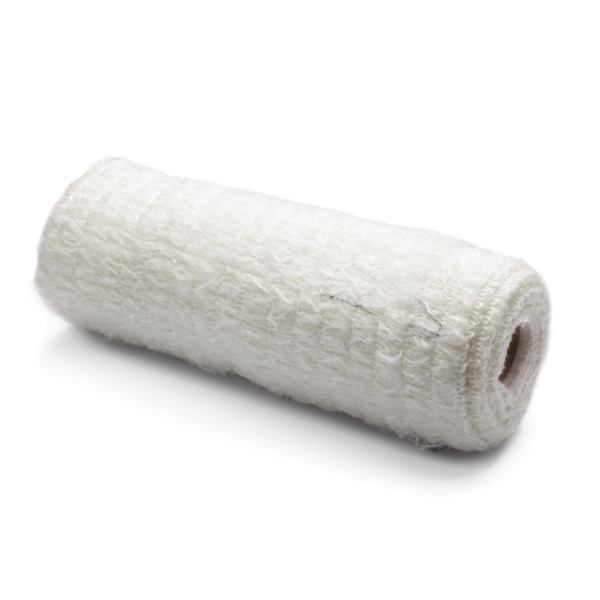

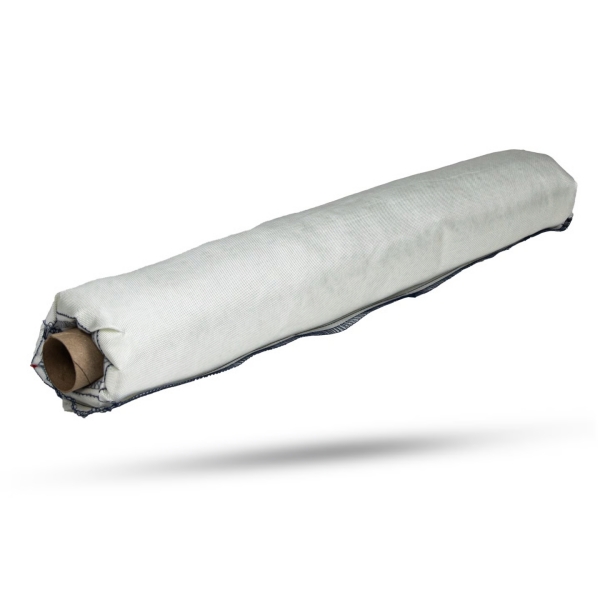

BSTFLEXHousse de protection pour silencieux en fibre de verre avec sac en maille de verre tisséeutilise ce principe.
Au lieu que les ouvriers mesurent et positionnent la fibre de verre en vrac pour chaque silencieux, un composant fini peut être produit selon un diamètre, une longueur et un poids de remplissage convenus.
Le garnissage en fibre de verre est particulièrement adapté aux silencieux et aux pots d'échappement de type absorption utilisant un tube interne perforé.
Les applications typiques comprennent :
Les systèmes d'échappement de motos, qu'ils soient de rechange ou d'origine, utilisent fréquemment la fibre de verre car une couche de garnissage relativement légère peut assurer une atténuation acoustique efficace autour d'un noyau rectiligne.
Les systèmes d'échappement des véhicules de sport motorisés subissent d'importantes vibrations et des cycles thermiques répétés. La conception et la rétention de la garniture sont donc essentielles, au-delà de l'absorption acoustique.
Les silencieux à flux direct haute performance nécessitent une atténuation acoustique tout en maintenant un passage de gaz relativement libre.
Le garnissage en fibre de verre peut être intégré à certaines constructions de silencieux automobiles où un matériau d'absorption acoustique est nécessaire autour des composants internes perforés.
Le poids du garnissage, sa rétention et sa résistance à l'érosion par les gaz deviennent de plus en plus importants à mesure que la température des gaz d'échappement et la vitesse des gaz augmentent.
La fibre de verre peut également être utilisée dans certains silencieux acoustiques industriels, à condition que la qualité de la fibre et la construction environnante soient adaptées à la température de fonctionnement, à la chimie du gaz et aux conditions d'écoulement.
Un silencieux peut initialement paraître silencieux et devenir progressivement plus bruyant même si sa coque métallique reste intacte.
Le garnissage interne peut se détériorer en raison de plusieurs mécanismes.
Les impulsions d'échappement à haute vitesse attaquent progressivement le matériau le plus proche du tube perforé.
Les vibrations peuvent redistribuer les matériaux insuffisamment retenus.
Les cycles répétés de chauffage et de refroidissement peuvent modifier la structure du système d'emballage au fil du temps.
Les huiles, les résidus de carburant, la suie et les sous-produits de combustion peuvent influencer le comportement de la structure fibreuse.
Un silencieux mal garni peut tomber en panne bien plus tôt qu'un silencieux identique assemblé avec un poids et une répartition de garnissage corrects.
Une augmentation du bruit d'échappement est donc souvent un indicateur utile qu'il convient d'inspecter la garniture interne.
Ces deux produits utilisent la même famille de fibres, mais résolvent des problèmes de fabrication différents.
| Exigence | Fibre de verre libre / conventionnelle | chaussette d'emballage en fibre de verre |
|---|---|---|
| Quantité de remplissage flexible | Excellent | Prédéterminé |
| Obturation irrégulière de la cavité | Excellent | dépendant de l'application |
| Propreté de l'installation | Modéré | Haut |
| Cohérence du poids d'emballage | dépendant de l'opérateur | Plus facile à contrôler |
| vitesse d'assemblage | Modéré | Haut |
| Confinement des fibres lors de l'assemblage | Limité | Amélioré |
| répétabilité OEM | Nécessite un contrôle de processus | Très bien |
| Dimensions finies sur mesure | Possible | Excellent |
Aucun des deux formats n'est universellement supérieur.
Un atelier de réparation peut préférer un matériau souple en vrac.
Une usine d'échappement assemblant des milliers de silencieux similaires peut accorder plus d'importance à un poids contrôlé et à une installation rapide.
C’est pourquoi BSTFLEX fournit à la fois des matériaux et des produits fabriquéssolutions de garnissage de silencieux.
Une demande mentionnant uniquement « garniture de silencieux en fibre de verre » est généralement insuffisante pour une production précise.
Pour le développement ou le devis, les informations suivantes sont plus utiles :
Fournir:
diamètre extérieur du noyau perforé ;
diamètre intérieur de l'enveloppe du silencieux ;
longueur d'emballage effective ;
épaisseur de garnissage radial disponible.
Si possible, veuillez préciser :
poids d'emballage requis ;
densité cible ;
construction en fibres ;
épaisseur du tapis ;
nombre de couches ;
Exigence de compression.
Inclure:
type de moteur ;
essence ou diesel ;
2 temps ou 4 temps ;
température de fonctionnement normale ;
température maximale ;
Vitesse de gaz prévue ou cycle de service, le cas échéant.
Indiquez si l'emballage sera :
emballé manuellement ;
rempli mécaniquement;
inséré comme un tapis;
installé comme un oreiller ;
monté comme une chaussette préfabriquée.
Pour les projets de production, veuillez fournir :
quantité du prototype ;
consommation mensuelle ou annuelle ;
exigence d'emballage individuel ;
exigence de marque privée ;
Disponibilité de dessins ou d'échantillons.
BSTFLEX développe des matériaux d'étanchéité pour les systèmes d'échappement destinés aux fabricants de systèmes d'échappement, aux marques de systèmes d'échappement pour motos, aux distributeurs et aux clients industriels, au lieu de limiter l'offre à une seule taille de remplacement fixe.
Les options de personnalisation disponibles peuvent inclure :
diamètre de l'emballage ;
longueur totale ;
poids de remplissage en fibre de verre ;
densité d'empilement ;
construction de tapis ou de fil ;
confinement en treillis de fibre de verre tissée ;
dimensions des chaussettes ou des sacs ;
structures multicouches ;
Combinaisons de laine d'acier inoxydable ;
emballage en vrac ;
kits de reconditionnement individuels ;
emballage de marque privée;
développement basé sur des échantillons.
Pour les applications nécessitant un composant assemblé plutôt qu'un matériau de remplissage en vrac, voir la section suivante :Calandre en fibre de verre pour silencieux BSTFLEX.
Pour découvrir d'autres matériaux et techniques de construction, consultez la section complète.Gamme de garnitures d'échappement.
Pour les silencieux à absorption standard, la fibre de verre offre une combinaison efficace de performances acoustiques, de faible masse, de résistance à la chaleur et de flexibilité de fabrication.
Cependant, le produit adéquat ne peut être sélectionné uniquement à partir du nom du matériau.
Un système d'emballage correctement conçu prend en compte :
Type de fibre + forme de garnissage + densité installée + géométrie du silencieux + température des gaz d'échappement + vitesse des gaz + méthode de rétention
Pour les applications de remplacement, un garnissage en fibre de verre classique peut suffire.
Pour la production OEM, la répétabilité est primordiale. L'utilisation de tapis, sacs, coussins ou chaussettes de calage en fibre de verre pré-mesurés permet de réduire les variations dans les ensembles de silencieux finis.
Pour les environnements d'échappement sévères, une construction composite associant de la fibre de verre à de la laine d'acier inoxydable ou à une autre couche intérieure protectrice peut offrir une meilleure résistance à l'érosion du garnissage.
BSTFLEX peut développer des garnitures d'échappement en fibre de verre selon des dessins, des dimensions, un poids de remplissage cible ou des échantillons originaux pour des applications de silencieux d'échappement de motos, d'automobiles, de sports motorisés, de course et industrielles.
Pour obtenir une recommandation ou un devis précis, envoyez un e-mail à BSTFLEX :
diamètre extérieur du noyau ;
ID de la coquille ;
longueur d'emballage ;
poids ou densité d'emballage requis ;
application d'échappement;
température de fonctionnement estimée ;
dessin ou échantillon ;
quantité commandée.
BSTFLEX peut alors recommander une construction de garniture de silencieux en fibre de verre libre, en tapis, en sac, en chaussette ou combinée, adaptée à la conception du silencieux.
