Il n'existe aucun matériau unique capable d'être qualifié de meilleur isolant de tuyau d'échappement pour tous les systèmes à haute température.
Un matériau performant autour d'un tuyau d'échappement de groupe électrogène peut s'avérer inutilement lourd pour un tube de descente automobile. Une bande isolante textile légère utilisée sur un véhicule de haute performance peut ne pas convenir à une grande conduite d'échappement marine nécessitant une isolation amovible. Un écran métallique poli peut contrôler efficacement la chaleur rayonnante, mais ne peut pas remplacer un cœur isolant épais lorsque l'objectif est de réduire la température à l'extérieur de l'isolation du tuyau.
Le matériau d'isolation de tuyau d'échappement approprié dépend donc de ce que le système thermique est censé accomplir.
Pour la plupart des projets d'échappement à haute température, les ingénieurs choisissent entre plusieurs familles de matériaux :
fibre de verre ;
fibre à haute teneur en silice ;
fibre de basalte ;
fibre céramique ou autre fibre isolante haute température ;
acier inoxydable ;
aluminium ;
barrières métalliques en alliage de nickel ;
combinaisons multicouches de ces matériaux.
La solution la plus efficace n'est souvent pas un matériau unique.
Il s'agit d'une combinaison soigneusement sélectionnée.
BSTFLEX fabrique de l'isolation de tuyau d'échappement et des systèmes sur mesure de protection thermique d'échappement pour les applications automobiles, moteurs diesel, marines, groupes électrogènes et industrielles.
Une erreur courante lors du choix de l'isolation d'échappement consiste à demander :
« Quel matériau résiste à la température la plus élevée ? »
Cette question est incomplète.
Un système d'isolation d'échappement haute température remplit généralement plusieurs fonctions en même temps.
La couche du côté chaud doit tolérer la surface d'échappement.
Le cœur isolant doit ralentir le transfert de chaleur.
La couche externe doit résister à la manipulation, aux vibrations et à la contamination.
Le système de fixation doit maintenir l'ensemble en place après des cycles répétés de chauffage et de refroidissement.
Ces exigences désignent rarement exactement le même matériau.

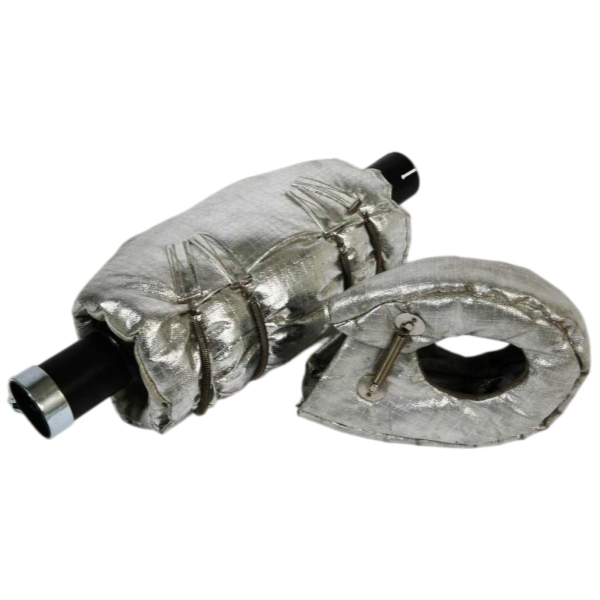

Une matelas isolant amovible pour tuyau d'échappement peut donc être conçu ainsi :
Tuyau d'échappement chaud
↓
Revêtement intérieur haute température
↓
Cœur isolant
↓
Tissu de protection extérieur ou gaine métallique
↓
Système de fixation mécanique
Cette approche en couches permet à chaque matériau d'exécuter la tâche pour laquelle il est le plus performant.

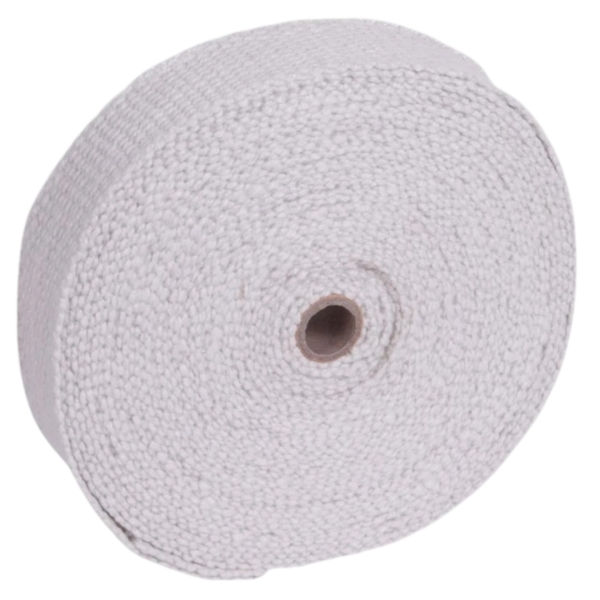

La fibre de verre est l'un des matériaux les plus couramment utilisés dans l'isolation thermique d'échappement car elle offre un équilibre utile entre performance thermique, flexibilité, disponibilité et coût de fabrication.
Elle peut être transformée en :
tissu tissé ;
isolant aiguilleté ;
ruban ;
gaine tressée ;
bande d'isolation d'échappement ;
composants de couverture amovible.
Cette polyvalence est importante.
Un fabricant peut utiliser la fibre de verre de différentes manières selon que le composant d'échappement est un tuyau droit, un coude, un silencieux ou un carter irrégulier.
L'isolation à base de fibre de verre est généralement envisagée pour :
la tuyauterie d'échappement diesel ;
les lignes d'échappement de groupes électrogènes ;
le composant d'échappement de véhicule ;
les enceintes d'équipement ;
les matelas isolants amovibles ;
les systèmes d'échappement industriels.
Elle est particulièrement utile lorsque la température d'échappement s'inscrit dans la plage de capacité de la structure en fibre de verre choisie et qu'une exposition directe extrême du côté chaud n'est pas l'exigence principale.
L'avantage n'est pas seulement une question de prix.
La fibre de verre est facile à :
couper ;
coudre ;
stratifier ;
enrouler ;
gainer ;
associer à des revêtements ;
intégrer dans des systèmes multicouches.
Cela donne aux concepteurs une grande liberté lors de la fabrication d'isolations sur mesure pour tuyaux d'échappement.
Si la température du côté chaud s'approche ou dépasse la plage de fonctionnement fiable d'une structure standard en fibre de verre, la conception doit s'orienter vers des fibres résistant à des températures plus élevées ou protéger la fibre de verre derrière une autre couche du côté chaud.
C'est là que la silice devient importante.
Le textile à haute teneur en silice est une famille de matériaux importante pour l'isolation des tuyaux d'échappement à haute température.
Par rapport à la fibre de verre conventionnelle, les matériaux à haute teneur en silice sont choisis lorsqu'une résistance plus forte à une exposition prolongée aux hautes températures est requise.
Ils peuvent être fournis sous forme de :
tissu tissé ;
ruban ;
manchon ;
revêtement isolant ;
parement de couverture ;
bande thermique pour échappement.
BSTFLEX travaille également avec des textiles à haute teneur en silice pour d'autres applications de protection contre les températures extrêmes, conférant au matériau un rôle établi au sein des systèmes d'isolation haute température.
Le matériau à haute teneur en silice est particulièrement pertinent autour des :
moteurs diesel à haut rendement ;
systèmes d'échappement turbocompressés ;
collecteurs ;
tuyaux de descente chauds ;
systèmes d'échappement de générateurs ;
tuyauterie d'échappement industrielle.
Dans de nombreuses couvertures techniques, la couche de silice peut être concentrée là où la température est la plus élevée.
Par exemple :
Côté chaud : tissu de silice
Milieu : noyau isolant
Côté extérieur : fibre de verre enduite ou couche de protection mécanique
Cela permet d'obtenir une meilleure performance globale et un meilleur contrôle des coûts que de construire chaque couche à partir du même textile haute température.

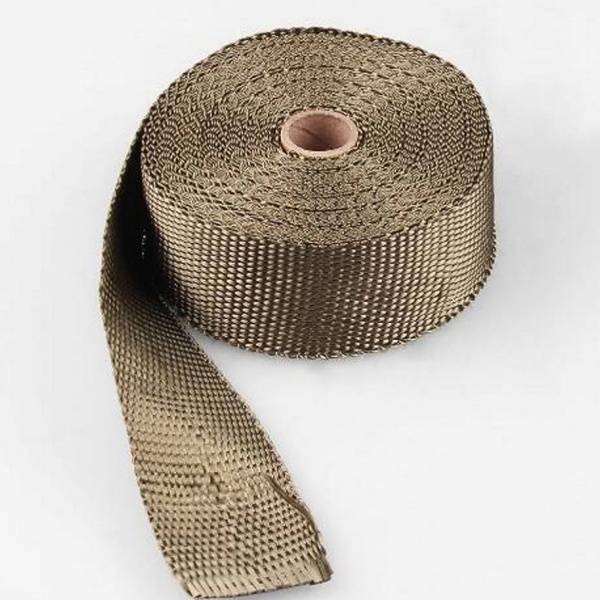

La fibre de basalte occupe une position importante entre les textiles d'échappement conventionnels et l'isolation spécialisée pour températures extrêmes.
Elle est particulièrement connue sur le marché de l'automobile et des échappements de performance.

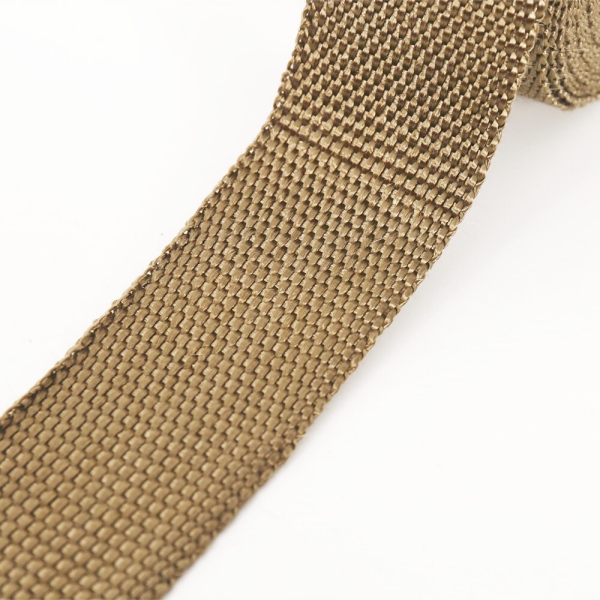

Le textile en basalte peut être transformé en produits flexibles tels que :
bande thermique pour échappement ;
ruban ;
manchons ;
composants de couverture.
Sa flexibilité le rend utile là où l'isolation doit suivre la géométrie courbe des tuyaux.
Les applications typiques incluent :
collecteurs ;
tuyaux de descente ;
systèmes d'échappement de moto ;
tuyauterie d'échappement automobile ;
couvertures thermiques préformées.
Le basalte est particulièrement intéressant lorsque la flexibilité d'installation est importante.
Pour une grande conduite d'échappement de groupe électrogène qui exige un objectif défini de température de surface externe, le simple enroulement du tuyau avec de la bande de basalte peut ne pas suffire.
Un système de couverture multicouche plus épais peut offrir un meilleur contrôle.
Cela illustre une distinction importante :
La fibre présentant la résistance à la chaleur la plus élevée n'est pas automatiquement le système d'isolation possédant la meilleure performance thermique.
L'épaisseur, la densité, la méthode d'installation et la circulation de l'air ont tous leur importance.
Certains systèmes d'échappement nécessitent une résistance thermique nettement supérieure à ce qu'une fine couche textile peut fournir.
Cela est fréquent lorsque :
la température d'échappement est élevée ;
le personnel travaille à proximité du tuyau ;
la température de l'enceinte doit être contrôlée ;
les composants adjacents ont de faibles limites de température ;
l'espace d'installation est restreint.

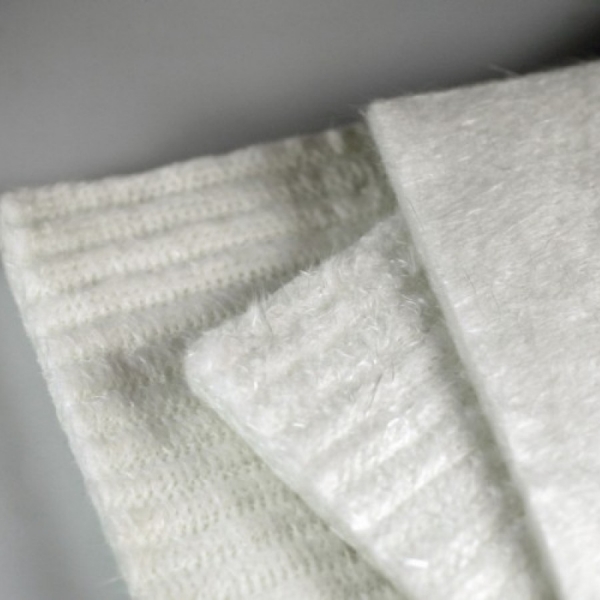

Dans ces cas, un cœur d'isolation haute température peut être intégré.
Selon l'application, cela peut inclure une isolation en fibre haute température d'ingénierie ou à base de céramique.
Le cœur fournit la résistance thermique.
Il n'est normalement pas laissé à nu.
Il est plutôt enfermé entre des couches protectrices.

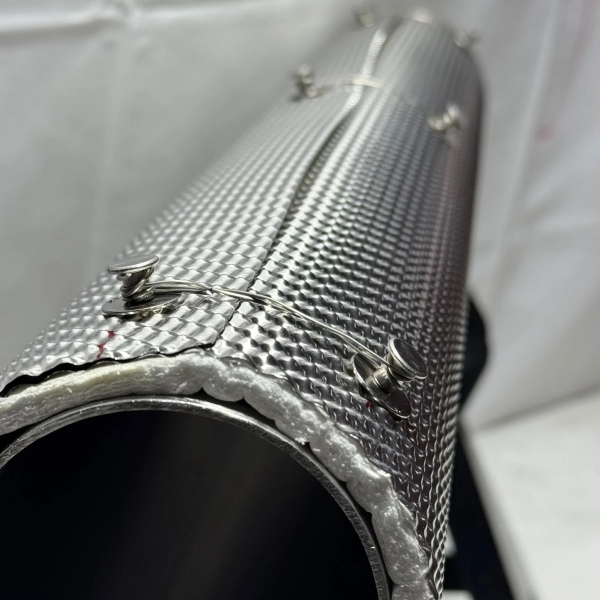

Une structure typique pourrait être :
grillage en acier inoxydable ou tissu haute température
cœur d'isolation haute température
tissu extérieur enduit
Cela est très différent d'une simple bande d'isolation d'échappement.
Cela se comporte davantage comme une veste thermique amovible.
L'acier inoxydable est fréquemment mentionné comme un matériau d'isolation pour tuyaux d'échappement, mais techniquement, il remplit un rôle différent de celui d'une isolation fibreuse.
L'acier inoxydable lui-même n'est normalement pas choisi parce qu'il s'agit d'un isolant thermique épais.
Sa valeur provient de :
sa résistance à la température ;
sa résistance mécanique ;
sa résistance à l'oxydation ;
sa protection contre l'abrasion ;
sa stabilité structurelle ;
son aptitude aux boucliers formés de faible épaisseur.
BSTFLEX utilise déjà l'acier inoxydable dans la fabrication de écrans thermiques pour échappement, y compris les systèmes d'isolation métallique pour les applications d'échappement.
Enveloppe extérieure
Protégeant l'isolation souple contre les dommages.
Face côté chaud
Offrant une surface durable adjacente au composant d'échappement.
Renforcement par treillis
Renforçant les couvertures flexibles.
Écran thermique rigide
Créant une barrière entre le tuyau et un composant adjacent.
équipements lourds ;
véhicules routiers ;
environnements marins ;
moteurs industriels ;
installations à fortes vibrations ;
zones exposées aux contacts mécaniques.
Un système d'isolation souple peut présenter une excellente résistance thermique mais une faible durée de vie mécanique si sa surface extérieure frotte continuellement contre un autre composant.
Une couche protectrice en acier inoxydable peut résoudre ce problème.

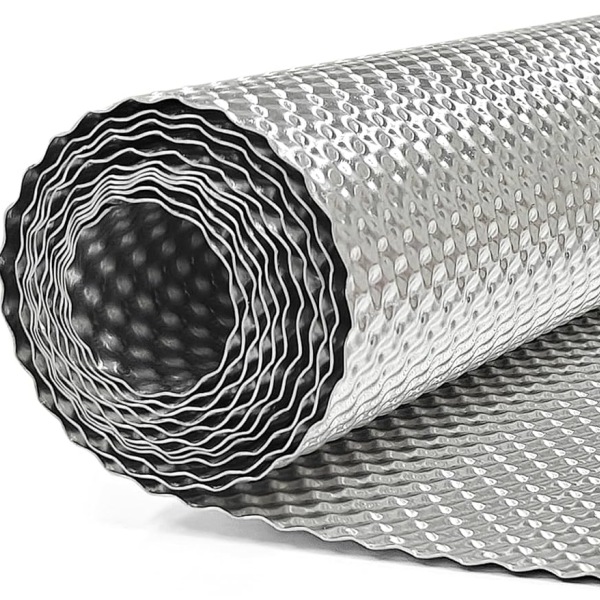

L'aluminium est largement utilisé dans la gestion thermique automobile en raison de sa légèreté et de sa capacité à fonctionner comme barrière thermique réfléchissante.
Mais il ne doit pas être confondu avec un cœur d'isolation d'échappement épais.
Si le problème principal est :
« Le tuyau d'échappement rayonne de la chaleur vers le plancher d'un véhicule. »
un écran en aluminium peut se montrer très efficace.
Si le problème est :
« Nous devons réduire la température de surface externe accessible de ce tuyau d'échappement de groupe électrogène. »
une simple feuille d'aluminium mince ne remplira pas la même fonction qu'une couverture isolante multicouche.
écrans d'échappement sous châssis ;
écrans pour silencieux ;
barrières thermiques de plancher ;
écrans pour convertisseur catalytique ;
barrières pour compartiment moteur.
L'efficacité d'un écran métallique réfléchissant est également fortement influencée par la lame d'air lors de l'installation.
Cela signifie que la géométrie de la conception importe presque autant que le matériau.
Il existe des applications où l'aluminium ou l'acier inoxydable conventionnels ne constituent plus la solution métallique idéale.
Les moteurs à haute puissance, les systèmes pour le sport automobile, les zones de turbocompresseurs et les environnements d'échappement industriels sévères peuvent exiger une résistance accrue à l'oxydation et aux hautes températures.
Les alliages de nickel peuvent être envisagés pour ces conditions.
BSTFLEX fabrique un bouclier thermique en Inconel Alliage 625 pour les applications exigeantes de barrière thermique.
L'alliage de nickel n'est généralement pas choisi comme matériau d'isolation d'échappement économique d'usage général.
Il est utilisé lorsque les exigences environnementales justifient le coût supplémentaire du matériau.
Cela peut inclure :
une chaleur localisée extrême ;
un cyclage thermique sévère ;
la corrosion ;
des conditions mécaniques exigeantes ;
des systèmes d'échappement à hautes performances.
Au lieu de comparer uniquement les températures nominales, comparez ce que chaque matériau apporte au système final.
| Matériau | Rôle principal | Flexibilité | Protection mécanique | Utilisation typique |
|---|---|---|---|---|
| Fibre de verre | Isolation thermique générale | Élevée | Modérée | Matelas, bandes isolantes, gaines |
| Haute silice | Protection textile pour températures plus élevées | Élevée | Modérée | Couches côté chaud, bandes isolantes, matelas |
| Basalte | Textile flexible haute température | Élevée | Modérée | Bandes d'échappement, isolation automobile |
| Ame en fibre haute température | Couche d'isolation principale | Moyenne | Faible sans revêtement | Matelas épais et matelas isolants |
| Aluminium | Barrière contre la chaleur rayonnante | Faible à moyenne | Modérée | Boucliers de soubassement et de tuyauterie |
| Acier inoxydable | Protection mécanique et côté chaud | Faible | Élevée | Boucliers, enveloppes, treillis |
| Alliage de nickel | Protection thermique métallique pour usage intensif | Faible | Élevée | Environnements d'échappement extrêmes |
Aucune colonne ne désigne un gagnant universel.
C'est précisément pourquoi le choix des matériaux doit être adapté à l'application.
Les installations de générateurs créent une combinaison d'exigences particulièrement exigeante.
Le tuyau d'échappement peut passer par :
des enceintes acoustiques ;
des salles des machines ;
des conteneurs ;
des boîtiers d'équipement.
La chaleur dégagée par le tuyau peut affecter à la fois les personnes et l'équipement environnant.
L'isolation des générateurs privilégie donc souvent une enveloppe multicouche amovible.
Un concept d'ingénierie typique peut combiner :
une couche côté chaud durable ;
un noyau d'isolation thermique substantiel ;
une enveloppe extérieure protectrice ;
une fixation mécanique.
Pourquoi amovible ?
Parce que les systèmes d'échappement des générateurs contiennent des points de maintenance.
Un revêtement permanent peut rendre les inspections futures plus difficiles.
Pour cette raison, le matériau d'isolation pour tuyau d'échappement de générateur doit être évalué en tenant compte des exigences de maintenance plutôt que de simplement sélectionner la fibre la plus épaisse disponible.
Les environnements marins introduisent un autre problème de sélection.
L'isolation peut être exposée à :
l'humidité ;
l'eau ;
sel ;
huile ;
vibration ;
ventilation restreinte.
Une fibre qui résiste bien à la température d'échappement peut tout de même nécessiter un revêtement extérieur approprié pour survivre en milieu marin.
Les systèmes d'échappement marins secs bénéficient donc fréquemment de vestes isolantes amovibles avec des couches externes protectrices.
Une attention particulière doit être accordée aux :
colonnes montantes d'échappement ;
coudes ;
brides ;
raccords de turbocompresseur ;
tuyauterie d'échappement de générateur.
Le système de matériaux doit également permettre d'inspecter le composant d'échappement sous-jacent si nécessaire.
Les véhicules créent un défi de conception presque opposé.
L'espace peut être extrêmement limité.
Il peut ne pas y avoir de place pour une couverture amovible épaisse autour de chaque section d'échappement.
C'est pourquoi les systèmes automobiles combinent fréquemment plusieurs matériaux.
Par exemple :
Collecteur :basalte ou autre bande thermique d'échappement

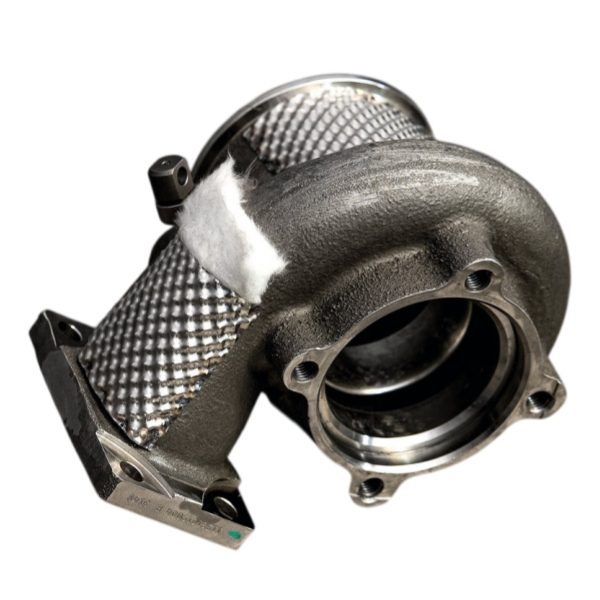

Carter de turbo :couverture isolante ajustée
Tuyau de descente :couverture thermique façonnée
Pot catalytique :écran thermique en acier inoxydable ou en aluminium
Plancher :barrière réfléchissante légère
Le meilleur système de gestion thermique automobile est donc généralement une combinaison de matériaux plutôt qu'une seule « meilleure isolation d'échappement ».
Les indices de température sont utiles, mais ils doivent être interprétés correctement.
Une spécification de matériau peut faire référence à :
une exposition continue ;
une exposition intermittente ;
un pic de courte durée ;
une flamme directe ;
la survie du matériau.
Ce ne sont pas des conditions équivalentes.
Un matériau restant physiquement intact à une température donnée ne signifie pas automatiquement qu'une couverture isolante complète maintiendra la température de surface externe requise dans cette même condition.
La performance du système complet dépend de :
l'épaisseur de l'isolation ;
la densité ;
la température de la source de chaleur ;
la durée d'exposition ;
le débit d'air ;
la température ambiante ;
les conditions de contact ;
la compression lors de l'installation.
Pour les projets d'ingénierie, les conditions de service complètes doivent donc être spécifiées.
Au lieu d'envoyer à un fournisseur uniquement :
Température d'échappement : 700°C
fournissez un dossier thermique plus complet.
tuyau d'échappement ;
collecteur ;
turbocompresseur ;
silencieux ;
coude.
température de surface continue ;
excursion maximale ;
durée de fonctionnement.
diamètre extérieur du tuyau ;
longueur isolée ;
coudes ;
brides ;
supports.
température de surface extérieure requise ;
limite de température des composants à proximité ;
épaisseur d'isolation disponible.
automobile ;
marine ;
générateur ;
industriel stationnaire ;
extérieur ;
ci-joint.
niveau de vibration ;
abrasion ;
humidité ;
exposition à l'huile ;
amovibilité.
Ces informations permettent au fabricant de sélectionner le système de matériaux plutôt que de deviner à partir d'une seule valeur de température.
Pour de nombreux projets réels, la solution ressemble davantage à l'une des suivantes.
Adapté à de nombreuses applications diesel ou industrielles.
Architecture possible :
tissu intérieur résistant à la chaleur + isolation fibreuse + tissu extérieur durable
Cela offre une flexibilité et une installation amovible.
Utilisé là où le côté chaud exige une meilleure résistance à la température.
Architecture possible :
tissu côté chaud à haute teneur en silice + noyau isolant haute température + gaine extérieure renforcée
Cela sépare l'exigence de surface à haute température de l'exigence de protection mécanique.
Utilisé là où la température et la durabilité physique sont exigeantes.
Architecture possible :
revêtement en acier inoxydable ou en alliage de nickel + noyau isolant + système de fixation renforcé
Ce type de conception est particulièrement pertinent là où un contact mécanique, une contamination ou des conditions de service sévères endommageraient rapidement un textile exposé.
La réponse dépend du travail que le matériau doit effectuer.
Choisissez fibre de verre lorsqu'un textile thermique polyvalent et économique est approprié.
Choisissez haute silice lorsque le textile côté chaud nécessite une capacité de haute température plus forte.
Envisagez le basalte pour l'enveloppement flexible d'échappement et les applications thermiques automobiles.
Utilisez un noyau en fibre haute température lorsqu'une résistance thermique significative est requise.
Utilisez aluminium principalement lorsque l'objectif est la réflexion de la chaleur rayonnante par un matériau léger.
Utilisez acier inoxydable lorsque la durabilité mécanique et la protection contre les hautes températures sont importantes.
Envisagez alliage de nickel pour des conditions thermiques et environnementales sévères.
Pour de nombreux systèmes d'échappement exigeants, le meilleur résultat est obtenu en combinant deux ou plusieurs de ces matériaux.
C'est pourquoi la structure complète de l'isolation doit toujours être évaluée plutôt que de choisir un matériau d'isolation d'échappement uniquement à partir d'un tableau de températures.
BSTFLEX fabrique des isolants pour tuyaux d'échappement, des couvertures amovibles, des bandes thermiques, des calorifugeages flexibles et des écrans thermiques d'échappement métalliques sur mesure pour les systèmes d'échappement automobiles, marins, de moteurs diesel, de générateurs et industriels.
Pour un projet sur mesure, fournissez les dimensions du tuyau d'échappement, la température de fonctionnement en continu, l'environnement d'installation, l'épaisseur d'isolation disponible et la quantité requise. Le choix du matériau pourra alors être basé sur les conditions thermiques et mécaniques réelles de l'application.
No.10, Chuangxin North Road, Nanshan Park, Ningguo Economic and Technological Development Zone, Ningguo City, Anhui Province, China
tél/Whatsapp : 0086-15856303740
e-mail : sales@bstbraidedsleeve.com
Skype : vanesa-cheng
