Qu'est-ce qu'un écran thermique sur une voiture ?

Réponse courte : UN pare-chaleur sur une voiture Il s'agit d'une barrière protectrice placée entre une source de chaleur (comme l'échappement, le turbocompresseur ou le convertisseur catalytique) et les composants environnants. Son rôle est de réduire le transfert de chaleur, notamment chaleur radiante —pour protéger des éléments tels que le câblage, les tuyaux, les garnitures en plastique, les panneaux de soubassement et même le plancher de l'habitacle.

Qu'est-ce qu'un écran thermique dans une voiture (définition simple)

Quand les gens demandent « Qu'est-ce qu'un écran thermique dans une voiture ? » Ils font généralement référence aux panneaux minces en métal ou en composite situés près du système d'échappement. En termes d'ingénierie, un écran thermique est un barrière thermique conçu pour :

• Réfléchir la chaleur rayonnante loin des parties sensibles
• Réduire le trempage à la chaleur dans les panneaux et garnitures voisins
• températures de surface plus basses qui pourraient endommager les plastiques, les câbles ou les tuyaux.
• Améliorer la fiabilité en protégeant les composants exposés à des températures élevées

Où se trouvent les écrans thermiques sur une voiture ?

UN pare-chaleur de voiture On la trouve généralement là où une chaleur intense se rapproche de composants sensibles. Les emplacements courants comprennent :

• Zone du collecteur d'échappement (compartiment moteur)
• zone du turbocompresseur (Les écrans thermiques pour turbocompresseurs sont courants dans les conceptions de performance et d'origine constructeur.)
• convertisseur catalytique et les panneaux de plancher de soubassement adjacents
• tracé du tuyau d'échappement à proximité de panneaux en plastique, de conduites de carburant, de conduites de frein ou de câbles
• Zone d'admission (Certains véhicules utilisent des écrans thermiques d'admission d'air pour réduire l'accumulation de chaleur.)

Si vous devez réduire la chaleur à la source (et pas seulement protéger les pièces adjacentes), envisagez solutions d'isolation des gaz d'échappement dans le cadre d'un plan thermique complet.

À quoi sert un écran thermique ?

La plupart des écrans thermiques fonctionnent en s'adressant chaleur radiante La chaleur rayonnante est comparable à la chaleur que l'on ressent en touchant un pot d'échappement chaud. Une surface réfléchissante et un espace d'air peuvent réduire considérablement le transfert de chaleur rayonnante vers les composants environnants.

Dans les espaces restreints où il est impossible de maintenir un lamellaire d'air, les ingénieurs peuvent combiner blindage et isolation. Par exemple : le blindage protège les pièces adjacentes tandis que l'isolation des gaz d'échappement réduit la chaleur à la source.

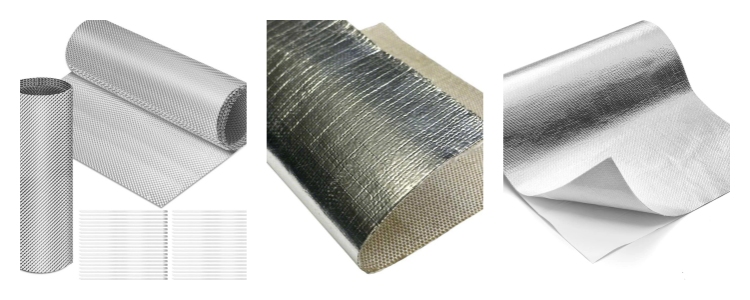

Types de protections thermiques sur les voitures

1) Écrans thermiques en métal estampé ou formé

Il s'agit généralement de panneaux métalliques minces fixés par des clips ou des attaches. Ils sont efficaces lorsqu'ils conservent leur espacement et ne se desserrent pas.

2) Blindages multicouches (métal + isolation)

Utilisé dans les zones plus chaudes où un simple panneau métallique ne suffit pas, notamment autour des zones du turbo et du pot catalytique.

3) Matériaux et rubans de barrière locale

Pour une protection ciblée dans les petites zones, les installateurs peuvent utiliser Rubans et barrières de protection thermique le cas échéant.

4) Gaines pour tuyaux et câbles à proximité des zones chaudes

Lorsque le risque se situe sur une conduite (carburant, hydraulique, câble, faisceau), utilisez une gaine dédiée telle que : manchon de protection contre le feu pour protéger les tuyaux et les câbles à proximité du système d'échappement.

Symptômes d'un écran thermique défectueux (et points à vérifier)

• bruit de cliquetis sous la voiture, surtout au ralenti ou lors des accélérations
• bouclier lâche ou des fixations/clips manquants
• Dommages visibles (fissures, corrosion importante, marques d'usure)
• marques de chaleur sur les garnitures, le câblage ou les panneaux de soubassement avoisinants

Le mode de défaillance le plus fréquent est d'ordre mécanique : un écran se desserre sous l'effet des vibrations et se met à vibrer ou à frotter. Il est généralement plus important de fixer les points de montage et de rétablir l'espacement que d'ajouter un matériau plus épais.

Peut-on conduire avec un écran thermique manquant ?

Sur de nombreux véhicules, l'absence d'un écran thermique peut accroître l'exposition à la chaleur des composants environnants et du soubassement. Cela peut entraîner un vieillissement accéléré des plastiques, des durites et du câblage, et, dans certains cas, augmenter la température du plancher de l'habitacle. Si vous constatez des signes de dommages causés par la chaleur ou un espace réduit à proximité des conduites de carburant ou du câblage, intervenez rapidement.

Liste de contrôle prête pour la demande de devis (pour les écrans thermiques sur mesure)

Si vous développez une solution de protection thermique pour un véhicule ou une plateforme d'équipement, envoyez les détails suivants pour obtenir une recommandation rapide :

FAQ

Qu'est-ce qu'un écran thermique sur une voiture ?

Un écran thermique sur une voiture est une barrière placée entre les composants chauds (échappement, turbo, convertisseur catalytique) et les pièces voisines afin de réduire le transfert de chaleur, notamment la chaleur rayonnante, protégeant ainsi le câblage, les tuyaux, les panneaux et les garnitures.

À quoi sert un écran thermique dans une voiture ?

Il est utilisé pour protéger les composants sensibles de l'exposition à la chaleur, réduire l'accumulation de chaleur et améliorer la fiabilité dans les espaces restreints où les pièces chaudes sont situées à proximité de pièces en plastique, de câblage et de panneaux de soubassement.

Pourquoi les écrans thermiques vibrent-ils ?

La plupart des cliquetis surviennent lorsque les clips ou les fixations se desserrent, que la corrosion réduit la rigidité ou que le blindage entre en contact avec un autre composant lors de vibrations. Un montage et un espacement corrects résolvent généralement le problème.

Les écrans thermiques permettent-ils de réduire la température du compartiment moteur ?

Elles permettent de réduire l'exposition au rayonnement thermique dans les zones concernées. Pour une réduction significative de la température, les ingénieurs associent souvent le blindage à une isolation côté échappement afin de diminuer la chaleur à la source.
