BSTFLEX fabrique des manchons en treillis métallique tricoté en acier inoxydable pour les soufflets d'échappement automobiles, les tuyaux d'échappement flexibles, les découpleurs d'échappement et autres ensembles de raccordement d'échappement flexibles.

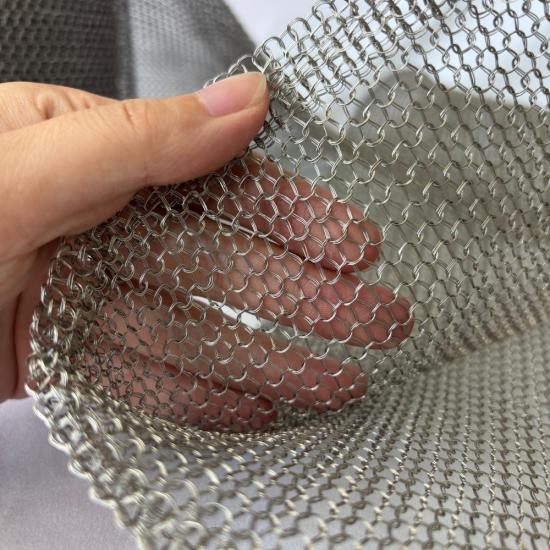

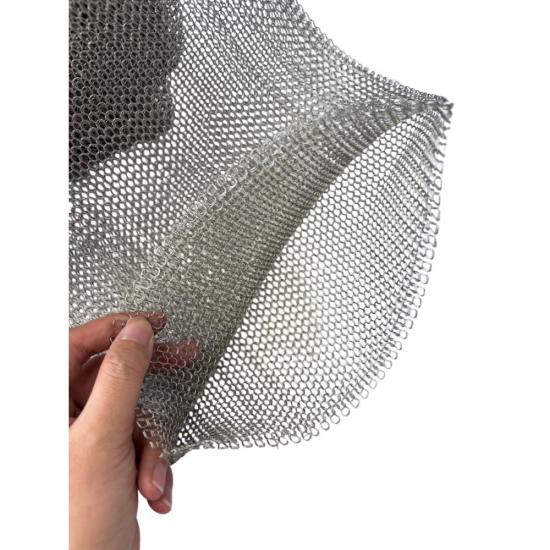

Le manchon est fabriqué en tricotant du fil d'acier inoxydable pour former une structure tubulaire bouclée. Contrairement aux mailles tissées rigides, sa construction tricotée permet de le comprimer, de l'étirer et de s'adapter aux soufflets et aux composants d'échappement flexibles tout en conservant une structure métallique continue.
Pour certaines applications d'échappement, trois fils d'acier inoxydable peuvent être intégrés simultanément au processus de tricotage. Cette construction tricotée à trois fils crée un maillage multibrins plus dense, offrant davantage de points de contact métalliques, et peut être personnalisée en fonction des exigences mécaniques du système d'échappement.
Présentation du produit
Les soufflets et les tuyaux d'échappement flexibles sont conçus pour absorber les vibrations, la dilatation thermique, les mouvements du moteur et les contraintes mécaniques répétées. La gaine en treillis métallique tricoté fait office de couche métallique flexible autour ou à l'intérieur du flexible d'échappement.
Selon la conception du système d'échappement, un treillis en acier inoxydable tricoté peut être installé directement autour du soufflet, positionné sous une tresse externe en acier inoxydable ou intégré dans une structure de découplage d'échappement.
Sa structure en boucle permet à la maille de se mouvoir avec le soufflet au lieu de constituer un revêtement rigide. Elle convient ainsi aux applications nécessitant une gestion des vibrations, une protection de surface, un support flexible et une séparation mécanique entre couches métalliques.
Construction tricotée à triple fil
L'une des principales options de fabrication proposées par BSTFLEX est le tricotage à triple fil.
Dans cette construction, trois fils d'acier inoxydable sont fournis en parallèle et tricotés ensemble pour former une même structure tubulaire. Les trois fils forment simultanément chaque maille tricotée.
Comparée à une construction similaire à un seul fil, la maille tricotée à trois fils contient davantage de matière métallique dans une même structure tricotée. Cela peut modifier le poids, la rigidité, les caractéristiques de compression et le comportement de contact entre les fils de la gaine finie.
Le nombre de fils n'est qu'un facteur de conception parmi d'autres. Le diamètre du fil, la densité du maillage, le diamètre de la gaine, la nuance d'acier inoxydable et la position d'installation doivent également être pris en compte pour choisir le maillage approprié.
Utilisation du treillis métallique tricoté dans les soufflets d'échappement
Les soufflets d'échappement sont soumis à des vibrations et à des variations thermiques continues pendant le fonctionnement du moteur. Ils doivent conserver leur flexibilité tout en compensant les mouvements entre le moteur et le système d'échappement en aval.

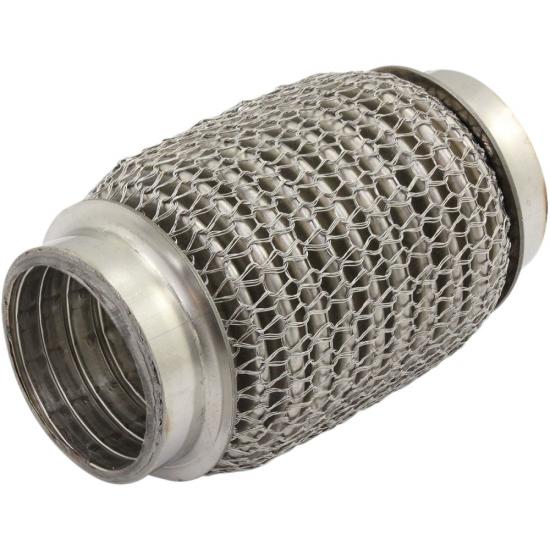

Un manchon en treillis métallique tricoté peut être installé autour du soufflet pour créer une interface métallique flexible. Le treillis peut se déformer avec le soufflet et maintenir le contact lors de mouvements répétés.
Selon la conception de l'assemblage, le treillis tricoté peut contribuer à réduire le frottement direct entre le soufflet et les composants métalliques environnants. Il peut également créer de nombreux points de contact entre les fils, favorisant ainsi l'amortissement mécanique.
Applications dans les tuyaux d'échappement flexibles
Les tuyaux d'échappement flexibles sont couramment utilisés lorsque les tubes d'échappement rigides ne peuvent pas supporter les mouvements du moteur, la dilatation thermique et les vibrations.
Un tuyau d'échappement flexible peut comprendre un soufflet ondulé, une doublure intérieure, une tresse extérieure et un treillis métallique tricoté. Sa construction exacte varie selon le fabricant du système d'échappement.
La maille tricotée peut être positionnée autour du soufflet ou entre le soufflet et une tresse externe. Son utilité dépend de la conception complète du tuyau flexible.
BSTFLEX fournit des manchons en maille tricotée sur mesure en fonction du diamètre extérieur du soufflet, du diamètre requis du manchon et des exigences mécaniques de la connexion flexible finie.
Applications des découpleurs d'échappement
Les découpleurs d'échappement automobile sont conçus pour réduire la transmission des vibrations et des mouvements du moteur vers le système d'échappement en aval.
Le treillis métallique tricoté en acier inoxydable peut être intégré aux systèmes de découplage des gaz d'échappement car sa structure en boucle permet un mouvement contrôlé tout en créant de multiples points de contact par friction entre les fils.
La conception appropriée du treillis dépend de la conception du découpleur, de la flexibilité requise, de la position d'installation et de l'amplitude de mouvement prévue.
Comparaison entre le treillis métallique tricoté et la tresse en acier inoxydable
Le treillis métallique tricoté et la tresse en acier inoxydable sont des produits différents et ne doivent pas être considérés comme des composants identiques.
Le tricot est formé de boucles de fil interconnectées. La tresse en acier inoxydable est produite en croisant en diagonale plusieurs fils porteurs.
Le tissu tricoté est généralement plus compressible et adaptable, tandis que la tresse est souvent utilisée comme couche de maintien ou de renforcement externe.
Certains modèles de tuyaux d'échappement flexibles utilisent à la fois une maille tricotée et une tresse en acier inoxydable dans le même assemblage, car les deux structures offrent des fonctions mécaniques différentes.
Diamètre de fil personnalisé
Le diamètre du fil a une influence directe sur le comportement du tricot fini.
Un fil de plus grand diamètre augmente généralement le poids et la rigidité du treillis. Un fil plus fin permet d'obtenir une structure plus légère et plus flexible.
Le diamètre du fil peut également affecter la résistance à la compression, la flexibilité de la boucle, la surface de contact métallique et l'épaisseur du manchon fini.
C’est pourquoi le diamètre du fil doit être choisi en fonction de la densité du maillage et du nombre de brins, et non comme une spécification isolée.
Densité de maillage personnalisée
La densité du maillage détermine la quantité de fil d'acier inoxydable incorporée dans une zone ou une longueur donnée de la gaine tricotée.
Un maillage plus dense contient davantage de matière métallique et offre plus de points de contact entre les fils. Un maillage plus ouvert offre généralement une plus grande flexibilité et un poids inférieur.
Les différents modèles de soufflets d'échappement et de tuyaux flexibles peuvent nécessiter des densités de maille différentes. BSTFLEX peut adapter la construction du tricotage en fonction des échantillons, des plans ou des exigences techniques du client.
Diamètre de manchon personnalisé
Le manchon tubulaire en treillis métallique tricoté peut être produit en différents diamètres pour s'adapter aux soufflets d'échappement, aux tuyaux flexibles et aux composants de découplage.
Le diamètre correct du manchon est essentiel au bon fonctionnement de l'assemblage. Un manchon trop serré peut restreindre le mouvement, tandis qu'un manchon trop lâche peut ne pas assurer l'interaction mécanique requise.
Pour le développement OEM, les clients sont invités à fournir le diamètre extérieur du soufflet, le diamètre de maille requis et la longueur du manchon fini.
Matériaux disponibles
L'acier inoxydable est couramment utilisé pour les mailles tricotées des systèmes d'échappement car il offre une résistance à la corrosion, une durabilité mécanique et une aptitude aux environnements d'échappement à haute température.
Les matériaux couramment utilisés sont l'acier inoxydable 304 et 316. D'autres nuances d'acier inoxydable ou des fils en alliage haute température peuvent être étudiés sur demande.
Le choix des matériaux doit tenir compte de la température de fonctionnement, des conditions d'oxydation, de l'exposition au sel de déneigement, de la condensation, de la durée de vie et de la position d'installation dans le système d'échappement.
Spécifications techniques
| Produit | gaine en treillis métallique tricoté en acier inoxydable |
|---|---|
| Construction | maille tubulaire tricotée |
| Configuration des câbles | Construction à un ou plusieurs fils |
| Construction vedette | maille tricotée à triple fil |
| Matériel | Acier inoxydable |
| Notes typiques | 304, 316 ou nuance personnalisée |
| Diamètre de référence du manchon | De 25 mm à 150 mm, tailles personnalisées disponibles |
| Diamètre du fil de référence | De 0,15 mm à 0,30 mm, options personnalisées disponibles |
| Densité du maillage | Coutume |
| Couches de maillage | Une ou plusieurs couches selon le design |
| Longueur | Production en longueur coupée ou en continu |
| Applications | soufflets d'échappement, tuyaux flexibles, découpleurs d'échappement et joints d'échappement flexibles |
| Service OEM | Disponible |
| Développement d'échantillons | Disponible |
Applications typiques
- soufflets d'échappement automobile
- tuyaux d'échappement flexibles
- découpleurs d'échappement automobile
- Joints flexibles d'échappement
- systèmes d'échappement pour véhicules commerciaux
- Systèmes d'échappement pour camions poids lourds
- raccords d'échappement du générateur
- tuyauterie d'échappement des moteurs industriels
- ensembles d'échappement marins
- Applications de treillis pour silencieux et silencieux
Fabrication OEM et sur mesure
BSTFLEX fabrique des manchons en treillis métallique tricoté selon les dessins, les échantillons et les dimensions des composants d'échappement du client.
La production sur mesure peut inclure différentes nuances d'acier inoxydable, diamètres de fil, quantités de brins, diamètres de manchon, densités de maille et longueurs finies.
Pour les projets de remplacement, les clients peuvent également fournir un manchon en maille tricotée existant ou un composant d'échappement complet pour évaluation.
Cette méthode de développement basée sur des échantillons est utile lorsque les spécifications du maillage d'origine ne sont pas disponibles, mais que le client a besoin de reproduire la construction existante.
Informations requises pour le devis
| Application | soufflet d'échappement, tuyau flexible, découpleur ou joint flexible |
|---|---|
| Diamètre extérieur du soufflet | Requis |
| Diamètre du manchon en maille | Requis |
| Longueur finie | Requis |
| Matériau du fil | 304, 316 ou nuance spécifiée |
| Diamètre du fil | Obligatoire si spécifié |
| Nombre de brins de fil | Simple, double, triple ou sur mesure |
| Densité du maillage | Dessin, spécification ou échantillon |
| Quantité | Pièces ou mètres |
| Dessin ou échantillon | Recommandé |
Pourquoi choisir BSTFLEX ?
BSTFLEX se spécialise dans les composants de protection thermique et mécanique sur mesure pour les applications automobiles et industrielles.
Pour les projets de mailles tricotées en acier inoxydable, nous pouvons prendre en charge la production à partir de dessins, le développement à partir d'échantillons, les configurations de fils personnalisées et la fabrication OEM.
Une construction tricotée à triple fil est disponible pour les clients exigeant que trois fils d'acier inoxydable soient tricotés ensemble dans la même structure de maille tubulaire.
Si vous développez un soufflet d'échappement, un tuyau d'échappement flexible ou un découpleur d'échappement automobile, envoyez-nous votre dessin technique ou un échantillon pour évaluation.
Foire aux questions
Qu'est-ce qu'un manchon en treillis métallique tricoté en acier inoxydable ?
Il s'agit d'un manchon métallique tubulaire réalisé en tressant du fil d'acier inoxydable en boucles interconnectées. La structure obtenue est flexible, compressible et convient à une installation autour des soufflets d'échappement et des composants d'échappement flexibles.
À quoi sert le treillis métallique tricoté dans un système d'échappement ?
Il est couramment utilisé autour des soufflets d'échappement, des tuyaux flexibles et des découpleurs d'échappement où une couche métallique flexible est nécessaire pour la gestion des vibrations, la protection de surface et le support mécanique.
Qu'est-ce qu'un tricot à triple fil ?
Le tricot à triple fil est fabriqué en alimentant simultanément trois fils d'acier inoxydable pendant le processus de tricotage, de sorte que les trois fils forment simultanément la structure de boucle tricotée.
Le treillis métallique tricoté est-il identique à la tresse en acier inoxydable ?
Non. Le tricot est formé de boucles de fil métallique, tandis que la tresse est réalisée à partir de fils conducteurs croisés en diagonale. Certains systèmes d'échappement utilisent les deux produits pour différentes fonctions.
Le diamètre du manchon peut-il être personnalisé ?
Oui. Le diamètre du manchon peut être réalisé en fonction des dimensions du soufflet d'échappement, du tuyau flexible ou de l'élément de découplage.
La densité du maillage est-elle personnalisable ?
Oui. La densité du maillage, le diamètre du fil, le nombre de brins et le diamètre du manchon peuvent être ajustés en fonction du système d'échappement requis.
BSTFLEX peut-il fabriquer des produits à partir d'un échantillon existant ?
Oui. Les clients peuvent fournir un échantillon existant de manchon en treillis, d'ensemble de soufflet d'échappement ou de tuyau flexible pour une évaluation dimensionnelle et de construction.
Demander un devis
Pour les manchons en treillis métallique tricoté en acier inoxydable sur mesure, veuillez indiquer l'application, le diamètre du manchon, le diamètre du fil, la nuance d'acier inoxydable, le nombre de brins de fil, la densité du maillage, la longueur finie et la quantité requise.
Les dessins et les échantillons existants sont les bienvenus pour le développement OEM.
