Un écran thermique automobile sur mesure est une barrière thermique flexible ou semi-rigide conçue pour s'adapter à la géométrie d'un composant automobile spécifique. Au lieu d'être fourni sous forme de feuille universelle ou de manchon cylindrique droit, il est découpé, plié, cousu et assemblé en fonction des dimensions d'un tuyau, d'un faisceau de câbles, d'un capteur, d'une vanne, d'un connecteur ou d'une conduite de fluide.
Ce type de protection est utilisé lorsqu'une gaine thermique standard ne peut pas suivre les dérivations, les coudes, les points de fixation ou les variations de diamètre présents dans un assemblage automobile fini. La surface extérieure réfléchissante est orientée vers la source de chaleur la plus proche, tandis que les couches intérieures réduisent la quantité de chaleur atteignant le composant protégé.
BSTFLEX fabriqueécrans thermiques automobiles en fibre de verre aluminisée de forme personnaliséeÀ partir de dessins clients, de fichiers CAO, de mesures d'installation ou d'échantillons originaux, les conceptions peuvent être développées sous forme de protections plates, d'enveloppes ouvrables ou de couvertures tridimensionnelles complètes.
L'espace disponible dans un compartiment moteur moderne est limité. Les collecteurs d'échappement, les turbocompresseurs, les conduites EGR, les convertisseurs catalytiques et les systèmes de post-traitement peuvent se trouver à proximité de connecteurs en plastique, de câbles électriques, de durites en caoutchouc et de conduites de fluides. Même lorsque ces composants ne sont pas en contact direct avec la surface chaude, une exposition prolongée à la chaleur rayonnante peut suffire à accélérer leur vieillissement ou à affecter leurs performances.

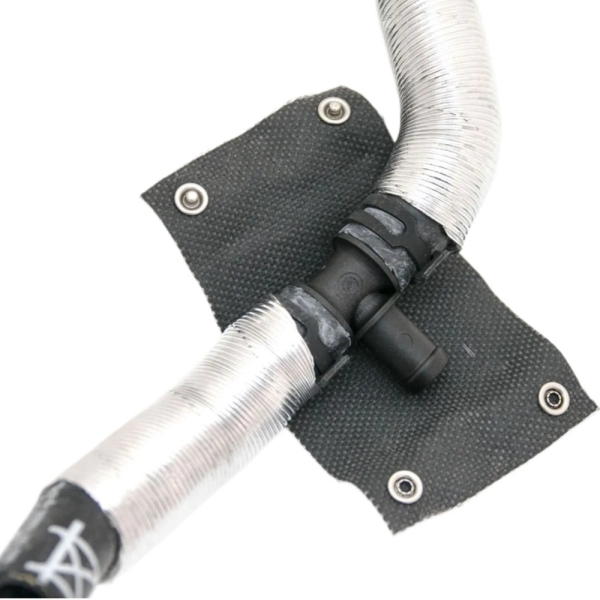

Le problème se complexifie lorsque l'ensemble protégé comprend un té, un coude, un connecteur de capteur, une agrafe de fixation ou plusieurs dérivations. Un manchon thermique tubulaire classique peut recouvrir la partie droite, mais laisser le connecteur, le corps de vanne ou la jonction exposés.
Un écran thermique sur mesure épouse parfaitement la géométrie. Des panneaux individuels sont agencés autour de l'ensemble et assemblés aux endroits nécessaires pour assurer une couverture continue. Des découpes peuvent être prévues pour les prises électriques, les clips de fixation, les boulons, les capteurs et les points d'entretien.
Le bouclier gère la chaleur grâce à une combinaison de réflexion et d'isolation. Ce sont des fonctions liées, mais différentes.
Une surface réfléchissante en aluminium est généralement positionnée face à l'échappement, au turbocompresseur ou à tout autre composant chaud. Cette surface redirige une partie de l'énergie rayonnante avant qu'elle ne pénètre dans le corps du bouclier. Il est important, pour son bon fonctionnement, de maintenir une orientation correcte et une distance suffisante par rapport à la source de chaleur.
Le tissu en fibre de verre tissée supporte la face réfléchissante et assure l'isolation thermique. Pour une isolation renforcée, la structure peut inclure un matelas de fibre de verre, un feutre de fibres pré-oxydées, un feutre carbonisé ou toute autre couche isolante homologuée.
L'âme isolante ralentit le transfert de chaleur à travers l'épaisseur de la protection. Elle peut également amortir les chocs entre le revêtement protecteur et une pièce de forme irrégulière. Certains feutres peuvent contribuer à la réduction du bruit et des vibrations, ainsi qu'à l'isolation thermique.
La forme fait partie intégrante de la conception thermique. Un motif bien défini maintient la pièce en place et limite les zones d'exposition à la chaleur rayonnante. Les joints, les chevauchements, les goujons et les points de fixation doivent donc être conçus en tenant compte des contraintes d'installation et de la direction d'exposition à la chaleur.
Il n'existe pas de solution unique convenant à tous les véhicules. Le choix des matériaux dépend de la source de chaleur, de la durée d'exposition, du dégagement nécessaire à l'installation, de la température admissible des composants, des vibrations et des fluides environnants.
| Couche ou composant | Fonction principale | Options disponibles |
|---|---|---|
| surface réfléchissante | Réduit le rayonnement de l'héliumà absorption | Feuille d'aluminium ou revêtement aluminisé spécifique à l'application |
| Couche de renforcement | Assure résistance, flexibilité et stabilité dimensionnelle | tissu en fibre de verre tissé |
| couche d'isolation thermique | Ralentit le transfert de chaleur à travers le bouclier | mat de fibre de verre, feutre de fibres pré-oxydées ou feutre carbonisé |
| surface intérieure | En contact ou face au composant protégé | Finition protectrice simple, revêtue ou spécifique à l'application |
| Système d'adhésion | Maintient la forme bidimensionnelle ou tridimensionnelle requise | Coutures haute température, rivets ou construction combinée |
| Système de fixation | Permet de fixer le bouclier et d'effectuer l'installation ou la maintenance. | Boutons-pression, œillets, clips, rivets ou fixations spécifiées par le client |
Une construction légère à deux couches peut suffire lorsque la chaleur rayonnante est la principale préoccupation. Un écran multicouche plus épais est plus approprié lorsque l'installation requiert à la fois réflexion et isolation thermique. La conception adéquate doit être basée sur les données d'application plutôt que sur la seule température maximale annoncée pour le choix du matériau.
Ce terme englobe bien plus que la simple découpe du bord extérieur d'un matériau plat. Les écrans thermiques automobiles peuvent être conçus avec différents niveaux de complexité géométrique.
Un écran plat protège une face d'un composant ou crée une barrière thermique entre une source de chaleur et une surface proche. Des trous, des fentes et des éléments de fixation peuvent être découpés dans le motif. Pour ce type d'application, untapis réfléchissant la chaleur découpé à l'emporte-piècepeut assurer la construction requise.

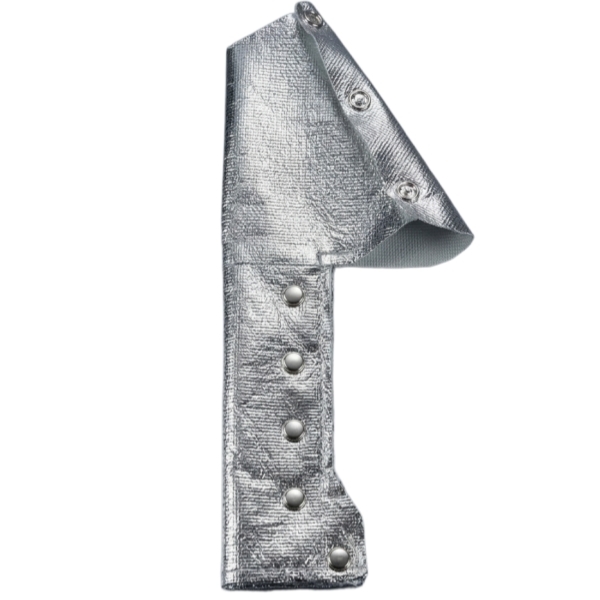

Les lignes de pliage permettent à un patron plat d'épouser partiellement la forme d'un tube, d'un connecteur ou d'un boîtier. Cette conception est utile lorsqu'une surface est principalement exposée à la chaleur, mais qu'une protection latérale supplémentaire est nécessaire.

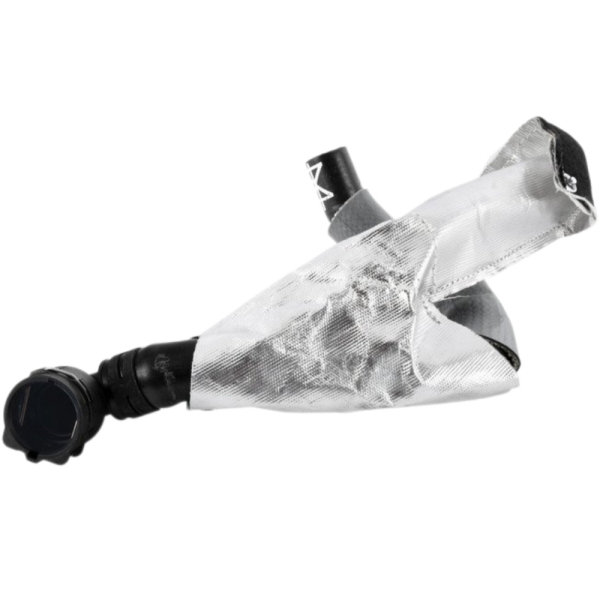

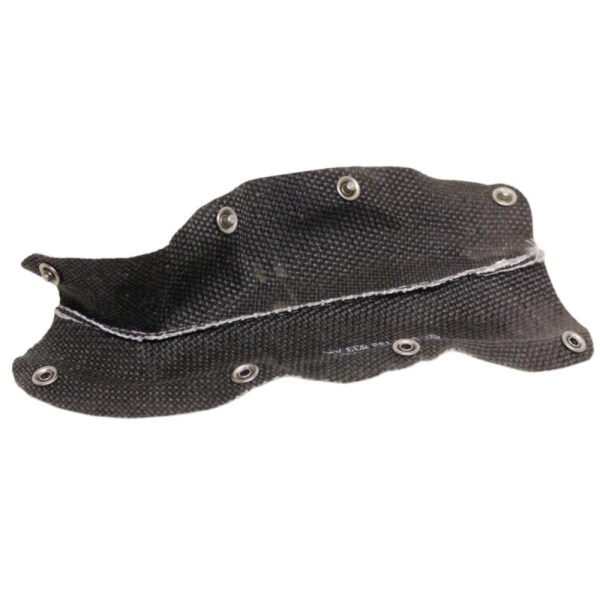

Un blindage tridimensionnel est assemblé à partir de plusieurs panneaux profilés. Il peut épouser les coudes, les dérivations, les vannes, les raccords de tuyaux et les composants de sections variables. Les joints et les chevauchements sont positionnés de manière à ce que la pièce finie conserve sa géométrie lors de l'installation et de la maintenance.
Des goujons à pression en acier inoxydable ou tout autre système de fixation amovible permettent de poser la protection après la mise en place du tuyau, du faisceau de câbles ou de la conduite de fluide. Ceci évite de déconnecter l'ensemble protégé et permet une inspection ultérieure.
Pour les composants droits ne nécessitant pas de motif complexe, BSTFLEX fournit également unManchon thermoréfléchissant avec fermeture à pression.
| Facteur de conception | ClientBouclier thermique en forme de O | Manchon thermique standard |
|---|---|---|
| Géométrie | Développé autour d'un composant ou d'un assemblage spécifique | Normalement fourni avec un diamètre et une longueur constants |
| Branches et connecteurs | Peut inclure des ouvertures dédiées et des sections profilées | Peut laisser des sections irrégulières exposées |
| Installation | Peut utiliser des fermetures amovibles ou des points de montage de composants | Peut glisser sur le composant ou s'enrouler autour d'une section droite |
| Construction des couches | Peut varier selon la zone thermique et l'espace disponible. | Généralement uniforme sur toute la manche |
| Exigences de développement | Nécessite un dessin, un échantillon ou des informations dimensionnelles | Généralement sélectionné en fonction du diamètre intérieur et de la longueur |
| Utilisation typique | Vannes, jonctions, capteurs, lignes ramifiées et assemblages complexes | Tuyaux droits, tubes, câbles et faisceaux de câbles |
Un écran thermique automobile flexible et un écran thermique en métal estampé résolvent différents problèmes d'intégration.
Les écrans rigides en aluminium ou en acier inoxydable conviennent lorsque la conception exige une rigidité structurelle, une résistance importante aux chocs ou un entrefer contrôlé. Ils nécessitent généralement des supports, des boulons ou des points de fixation spécifiques sur le véhicule.
Un écran en fibre de verre aluminisée à base textile est plus léger et épouse mieux la forme des tuyaux, des câbles et des assemblages irréguliers. Il tolère les mouvements limités des composants et peut souvent être installé sans structure de montage rigide encombrante.
Le blindage flexible ne doit pas systématiquement remplacer le blindage métallique dans toutes les applications. Le choix dépend de l'exposition aux chocs, du flux d'air, des vibrations, du dégagement disponible, des exigences de montage et de l'emplacement de la surface chaude.
Des protections profilées protègent les faisceaux de câbles, les connecteurs et les clips situés près des composants d'échappement. Des ouvertures peuvent être prévues pour préserver l'accessibilité du câblage d'origine et des points de connexion électrique.

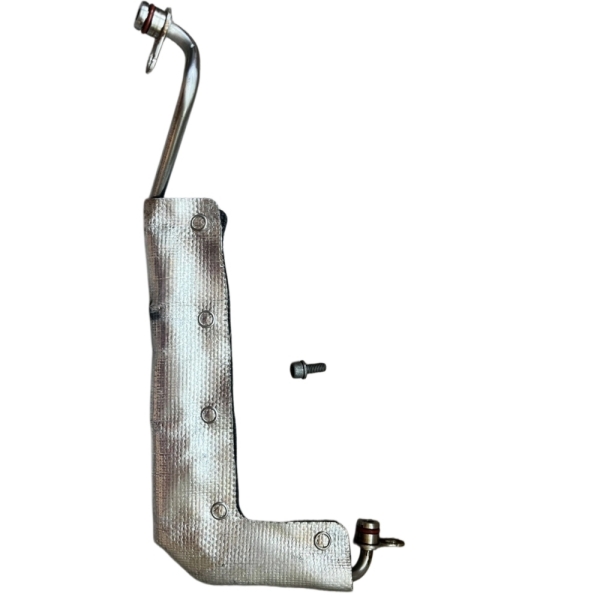

Des écrans thermiques peuvent être formés autour de tuyaux flexibles, de conduites rigides, de raccords et de tés. Une conception amovible est particulièrement utile lorsque l'ensemble de conduites assemblé ne peut pas passer dans un manchon fermé classique.
Les tuyaux et durites EGR, les capteurs et le câblage adjacent peuvent être positionnés à proximité de la chaleur intense des gaz d'échappement. Un écran spécifique protège les pièces environnantes tout en laissant accessibles les points de fixation et de connexion nécessaires.
Les systèmes de post-traitement des gaz d'échappement diesel peuvent placer les conduites d'AdBlue et les connexions électriques à proximité des tuyaux d'échappement, des composants SCR et d'autres surfaces chaudes. Des configurations sur mesure peuvent être mises au point autour du tracé des conduites, du raccordement des injecteurs et des clips de fixation.
Les petits capots de protection offrent une protection localisée là où un manchon pleine longueur serait inutile ou difficile à installer. La protection peut être façonnée pour protéger la face exposée à la chaleur tout en préservant l'accès pour le montage et la maintenance.
Les tuyaux, conduites de dépression, câbles et connecteurs situés à proximité d'un turbocompresseur peuvent être soumis à d'importantes charges thermiques. Un écran multicouche à revêtement en aluminium contribue à réduire le rayonnement direct atteignant ces composants sensibles à la température.
Un écran thermique spécifique à un composant passe généralement par plusieurs étapes pratiques.
La résistance thermique d'un écran thermique automobile ne peut être déterminée uniquement par le tissu en fibre de verre. Le revêtement en aluminium, le système de stratification, le matériau isolant, le fil de couture, les fixations et le revêtement optionnel doivent tous être adaptés à l'application.
La température de la source de rayonnement diffère également de la température ambiante à la surface du blindage. La distance par rapport à la source de chaleur, le flux d'air, la durée d'exposition, les conditions de contact et le cycle de service du véhicule influent sur la température atteignant le composant protégé.
Une demande technique utile devrait donc inclure :
Les acheteurs qui commandent un écran thermique sur mesure doivent fournir plus que de simples dimensions approximatives. Les informations suivantes permettent au fabricant de préparer un prototype fonctionnel :
En l'absence de plans, un composant d'origine ou un blindage existant peut servir de point de départ. Le nouveau prototype doit néanmoins être vérifié sur l'assemblage réel avant la finalisation des dimensions de production.
Un fabricant compétent doit maîtriser à la fois la construction du matériau et la géométrie finale. Un matériau réfléchissant seul ne garantit pas la fiabilité d'un composant. La précision du motif, l'emplacement des coutures, la finition des bords et la position des fixations influent sur l'installation et l'isolation thermique.
Un acheteur OEM doit évaluer si le fournisseur peut prendre en charge :
Fournitures BSTFLEXproduits de protection thermique aluminisésPour les flexibles, câbles, conduites et assemblages de composants automobiles. La structure en couches, la forme finale et les accessoires de montage peuvent être conçus selon les exigences thermiques et d'emballage du client.
Pas toujours. Un manchon thermique a généralement un profil tubulaire droit ou enveloppant. Un écran de protection sur mesure peut comporter plusieurs panneaux, branches, découpes et points de fixation conçus autour d'un composant particulier.
Oui. Des boutons-pression, des clips ou tout autre système de fermeture ouvrable permettent une installation sans déconnecter le composant protégé. Dans la mesure du possible, la fermeture doit être orientée à l'opposé de la source de chaleur la plus intense.
Oui. Un composant physique, un écran thermique existant ou un gabarit approuvé peuvent servir au développement du modèle. Il est recommandé de réaliser un prototype avant de lancer la production en série.
La fibre de verre assure le renforcement, la flexibilité et l'isolation thermique. La surface en aluminium gère principalement la chaleur rayonnante, tandis que la fibre de verre et les éventuelles couches d'isolation supplémentaires réduisent le transfert de chaleur à travers l'écran.
Oui. Le feutre carbonisé ou le feutre de fibres pré-oxydées peuvent être envisagés lorsqu'une isolation thermique, un amortissement ou une atténuation acoustique supplémentaires sont nécessaires. Le choix du matériau dépend de l'épaisseur admissible et des conditions d'exposition réelles.
L'utilisation d'un tissu intérieur enduit spécifique à l'application peut être envisagée lorsque la protection nécessite une résistance accrue à l'abrasion, aux fluides, à la contamination ou aux fibres libres. L'enduit doit être compatible avec la température de fonctionnement requise.
Les composants du système d'échappement sont des sources courantes de chaleur rayonnante, mais les écrans peuvent également être utilisés à proximité des turbocompresseurs, des systèmes EGR, des équipements de post-traitement, des blocs moteurs et autres zones de chaleur concentrée.
L'épaisseur est choisie en fonction de la cible thermique, de l'exposition à la chaleur, de l'espace disponible, de la flexibilité requise et du mode d'installation. Un écran plus épais n'est pas forcément meilleur s'il gêne les composants environnants ou empêche une fixation correcte.
La conception d'un écran thermique sur mesure performant repose sur des informations précises concernant le composant protégé et la source de chaleur environnante. Veuillez transmettre à BSTFLEX votre schéma, fichier CAO, échantillon original ou dimensions d'installation, ainsi que les températures de fonctionnement et la quantité estimée.
Notre équipe peut analyser la géométrie, recommander une construction appropriée en aluminium, fibre de verre et isolation, et fabriquer un prototype pour l'évaluation de l'ajustement et des performances.
Découvrez le bouclier thermique automobile de forme personnaliséeouContactez BSTFLEX pour obtenir un devis OEM.
