Matériau de protection thermique en acier inoxydable : comment choisir la solution adaptée pour la protection thermique des gaz d'échappement

Résumé rapide : L'acier inoxydable est l'un des matériaux les plus fiables pour la protection thermique des systèmes d'échappement, car il résiste à la corrosion, aux vibrations et protège contre la chaleur rayonnante lorsqu'il est correctement conçu. Ce guide présente les différents types de matériaux en acier inoxydable pour la protection thermique, les critères de sélection et les conseils d'installation utilisés par les ingénieurs et les constructeurs.

---

Pourquoi l'acier inoxydable est un matériau de choix pour la protection thermique des gaz d'échappement

Les systèmes d'échappement combinent températures de surface élevées, vibrations, cycles thermiques, projections d'eau, exposition au sel et encombrement réduit. matériau de protection thermique en acier inoxydable doit rester stable dans ces conditions tout en maintenant un espace d'air protecteur. L'acier inoxydable est largement utilisé pour protection thermique parce qu'il offre :

• résistance à la corrosion dans les environnements sous le châssis (eau, sel de déneigement, humidité)
• résistance mécanique sous vibrations et cycles thermiques
• Durabilité comme couche extérieure qui protège les couches d'isolation plus souples
• Formabilité pour les motifs estampés, en relief ou en creux qui contribuent à maintenir l'espacement

Dans les constructions réelles, les plus efficaces écran thermique d'échappement Les solutions sont généralement des systèmes multicouches : une couche extérieure en acier inoxydable + une couche isolante + une lame d'air contrôlée. Pour les sources de chaleur importantes, réduire la chaleur à la source peut s'avérer encore plus efficace. Consultez notre solutions d'isolation des gaz d'échappement pour le contrôle de la température de surface du turbo et des tuyaux.

SUGGESTION D'IMAGE N° 1

---

Types courants de matériaux pour écrans thermiques en acier inoxydable (et leurs cas d'utilisation)

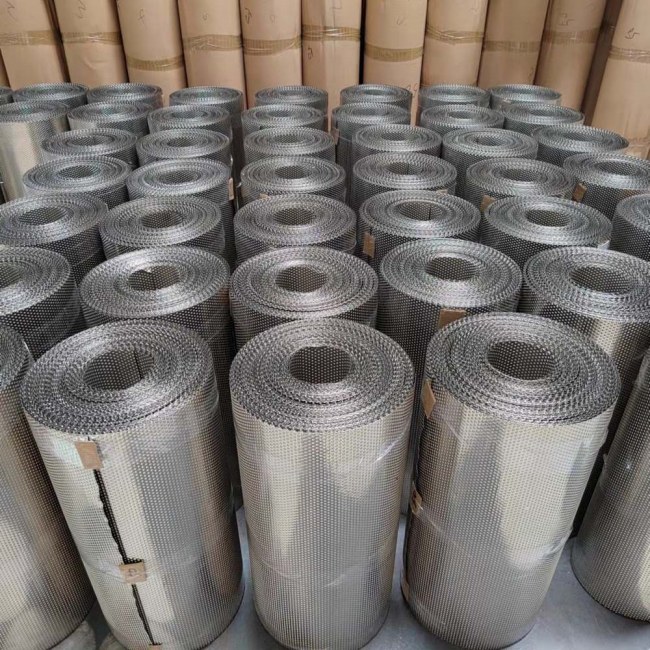

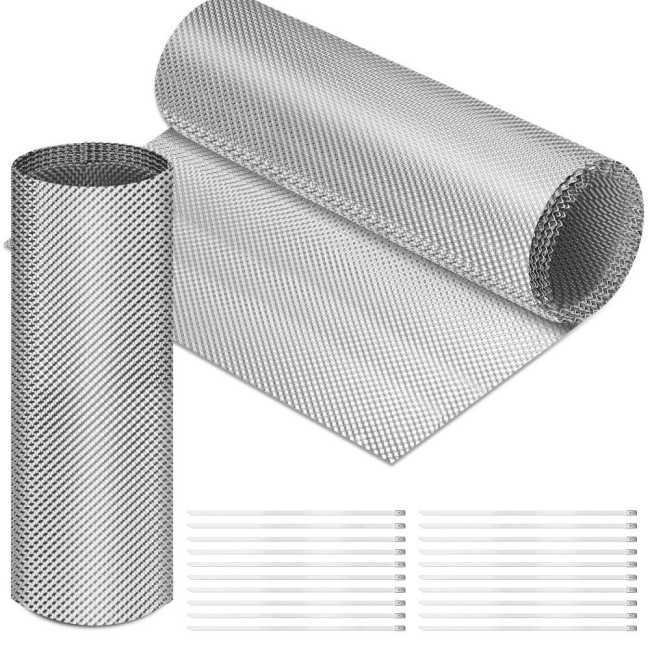

1) Feuille ou plaque en acier inoxydable gaufrée/alvéolée

Les motifs en acier inoxydable gaufrés ou alvéolés contribuent à maintenir un micro-espacement et à améliorer la rigidité, ce qui est précieux pour réduire les vibrations du soubassement. Ils sont souvent utilisés comme couche de protection extérieure ou comme élément d'une barrière composite. Ce type de revêtement est courant lorsqu'une protection durable est requise. protection thermique couche qui maintient sa forme et protège l'isolant situé en dessous.

2) Écrans thermiques en acier inoxydable estampé (pièces découpées/formées)

Les écrans emboutis sont conçus pour s'adapter à la géométrie du véhicule et se fixent généralement à l'aide de supports, de boulons ou de clips. Correctement conçus, ils préservent un espace d'air et protègent les composants environnants de la chaleur rayonnante. Si vous avez besoin de formes découpées sur mesure ou de pièces formées, consultez notre documentation. fonctionnalités personnalisées .

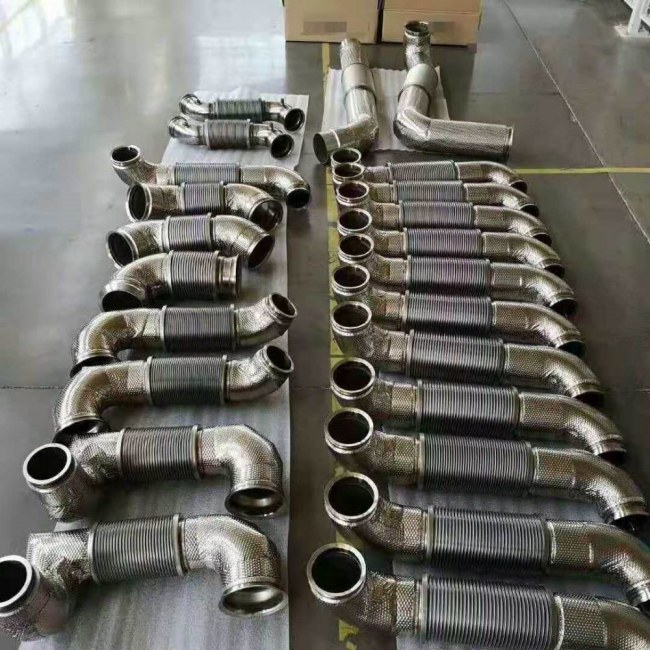

3) Couche extérieure en acier inoxydable dans une barrière multicouche

Pour les charges thermiques élevées, l'acier inoxydable est souvent associé à un isolant (composites fibre de verre/silice/aérogel, selon les exigences de conception). La couche d'acier inoxydable améliore la durabilité et la facilité de manipulation, tandis que l'isolant réduit le transfert de chaleur. Dans les zones d'échappement sévères, il est recommandé d'associer un blindage à une isolation à la source, par exemple… solutions d'isolation des gaz d'échappement .

SUGGESTION D'IMAGE N° 2

---

Règles de sélection utilisées par les ingénieurs pour la protection thermique près de l'échappement

Utilisez ces règles pour sélectionner le bon matériau de protection thermique en acier inoxydable pour votre candidature :

Règle 1 : Identifier le mode thermique dominant

• Chaleur radiante dominante : L'accent doit être mis sur le maintien d'un espace d'air et sur l'utilisation d'une couche extérieure réfléchissante/métallique stable.
• Risque de contact/quasi-contact : Considérer un contact soumis à des vibrations ; améliorer l'espacement mécanique et ajouter de l'isolation.

Règle 2 : Maintenir (ou créer) un espace d’air contrôlé.

Un espace d'air bien maintenu fait souvent la différence entre une « certaine amélioration » et une « amélioration significative ». L'acier inoxydable gaufré/alvéolé peut aider à préserver l'espacement lorsque l'emballage est serré.

Règle 3 : Conception pour les vibrations et les cycles thermiques

Les écrans thermiques de soubassement deviennent inefficaces lorsqu'ils se déforment, se desserrent ou s'usent par frottement. Choisissez une construction en acier inoxydable et un système de fixation qui reste solide. Pour la fixation et le maintien des bords, Rubans et barrières de protection thermique peut assurer une étanchéité et une protection localisées en fonction de la zone de température.

Règle 4 : Si la source de chaleur est extrême, isolez-la d’abord.

Un écran thermique protège les pièces adjacentes ; l’isolation thermique à la source réduit la température à l’origine. Pour le contrôle de la température du turbocompresseur, du tuyau d’échappement ou de la surface du tuyau, commencez par solutions d'isolation des gaz d'échappement Ajoutez ensuite un blindage en acier inoxydable aux endroits où la chaleur rayonnante doit être bloquée au niveau des composants sensibles.

---

Conseils d'installation pour les écrans thermiques d'échappement en acier inoxydable

• Évitez tout contact direct avec des tuyaux chauds chaque fois que possible ; maintenir un espace d'air.
• Utilisez un support de fixation sécurisé pour éviter les frottements dus aux vibrations.
• Protéger les bords Pour éviter de couper les tuyaux/câbles à proximité ; ajouter une protection localisée des bords là où c’est nécessaire.
• Valider l'autorisation à pleine charge et pendant le fonctionnement du moteur.
• Vérifier les composants environnants (tuyaux/câblage) disposent de leur propre protection si le cheminement est proche : manchon de protection contre le feu est une solution courante.

SUGGESTION D'IMAGE N° 3

---

Erreurs courantes dans la protection thermique des échappements

• Utilisation de l'acier inoxydable sous forme de feuille plate sans espace d'air : Ses performances sont souvent inférieures à celles d'une conception espacée.
• En négligeant les vibrations : Les protections mal fixées s'usent par frottement ou deviennent bruyantes, puis finissent par se rompre.
• Protection des parties adjacentes sans abaisser la source de chaleur : blindage de paire avec isolation de la source lorsque les températures sont extrêmes.
• Absence de protection des tuyaux/câbles à proximité du système d'échappement : utiliser une protection dédiée comme manchon ignifugé dans les zones critiques.

---

FAQ

L'acier inoxydable est-il un bon matériau de protection thermique pour les systèmes d'échappement ?

Oui. L'acier inoxydable est durable dans les environnements de soubassement et résiste à la corrosion et aux vibrations. Les meilleurs résultats sont obtenus avec des conceptions qui préservent un espace d'air et utilisent des constructions multicouches lorsque les charges thermiques sont élevées.

Quel est l'avantage d'utiliser un matériau de protection thermique en acier inoxydable gaufré ou alvéolé ?

Le gaufrage améliore la rigidité et contribue à maintenir l'espacement. Ceci assure une protection thermique plus stable en cas de vibrations et de cycles thermiques, notamment lorsque l'emballage est compact.

Dois-je utiliser un écran thermique ou une isolation des gaz d'échappement ?

Les écrans thermiques protègent les pièces voisines de la chaleur rayonnante. L'isolation des gaz d'échappement réduit la chaleur à la source. Dans les zones à forte chaleur, la combinaison des deux est la solution la plus fiable : solutions d'isolation des gaz d'échappement et ajouter ensuite un blindage en acier inoxydable là où cela est nécessaire.

Comment protéger les tuyaux situés à proximité des sources de chaleur des gaz d'échappement ?

Si des tuyaux ou des câbles passent près du pot d'échappement, ajoutez une protection thermique dédiée telle que : manchon de protection contre le feu Pour une protection localisée des bords, utilisez un produit adapté. Rubans et barrières de protection thermique le cas échéant.

---
