Garniture d'échappement expansible : comment les feuilles de fibre de verre thermo-expansibles remplissent un silencieux

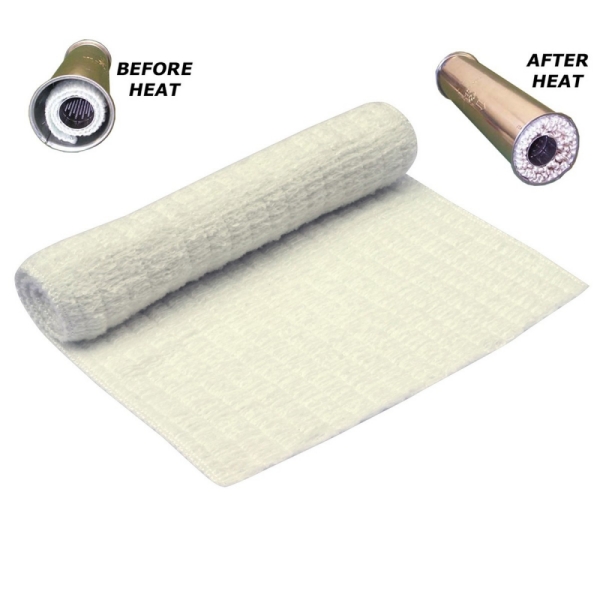

Garniture d'échappement expansible est installée sous une forme compacte et conçue pour libérer sa structure en fibre compressée lorsqu'elle est chauffée. Dans une feuille de fibre de verre thermodéployable, des coutures temporaires maintiennent le fil de verre texturé ensemble pendant la manipulation et l'assemblage. Lorsque la couture perd sa fonction de retenue, la structure en fibre peut s'ouvrir dans l'espace qui lui est alloué à l'intérieur du silencieux.

La distinction importante est que la garniture devient plus volumineuse sans créer davantage de fibre de verre. Sa performance dépend toujours de la qualité du matériau, de la quantité de remplissage, de la géométrie de la chambre et de la distribution finale. Une feuille expansible ne remplace pas la spécification de la quantité de matériau acoustique dont le silencieux a besoin.

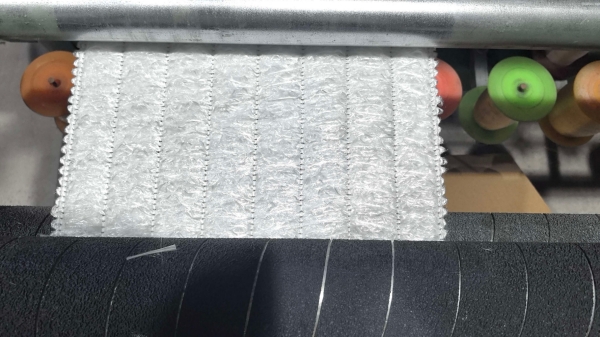

Le BSTFLEX Feuille de garniture pour silencieux à chicane d'échappement utilise un fil de verre à filament continu texturé et compressé avec des coutures à bas point de fusion. Pour les fabricants d'échappements évaluant cette construction, le point de départ est la relation entre son état d'installation compact et son état libéré en service.

Qu'est-ce qui s'expanse réellement à l'intérieur du silencieux ?

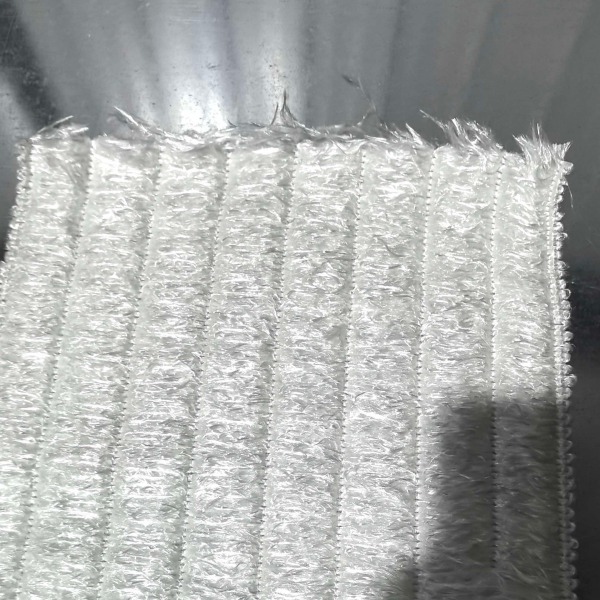

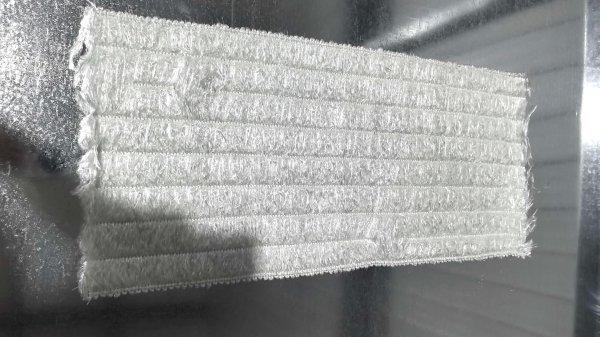

Dans cette construction, la texturation crée un arrangement volumineux de filaments de verre. Le matériau est compressé en une feuille maniable, et des coutures temporaires retiennent cette structure. La chaleur libère la retenue afin que le fil puisse retrouver son volume dans l'espace disponible.

Il ne s'agit pas de verre qui fond pour prendre une forme plus grande, ni d'une réaction de mousse intumescente. Le changement substantiel de volume provient de l'arrangement des fibres. Le terme garniture de silencieux auto-expansible décrit ce comportement de libération ; cela ne signifie pas que le matériau croît indéfiniment ou produit automatiquement la densité installée correcte.

Il ne faut pas s'attendre à ce qu'une feuille libérée revienne automatiquement à son état cousu d'origine après refroidissement. Considérez la forme compacte comme une aide à l'assemblage, et non comme un mécanisme réversible qui se réinitialise à chaque cycle moteur.

Pourquoi commencer avec une feuille de garniture de silencieux compacte ?

Pour une ligne d'assemblage, l'attrait est pratique : une pièce de matériau définie peut être positionnée avant que la fibre n'atteigne son volume libéré. L'acheteur peut spécifier une surface de coupe et un poids au lieu de laisser la quantité entièrement au jugement de l'opérateur.

Lors de l'évaluation d'une feuille de garniture de silencieux expansible, comparez le travail nécessaire pour préparer, positionner et fermer l'assemblage. Enregistrez si la feuille passe par l'ouverture d'insertion, si elle s'accroche aux caractéristiques internes et si elle reste dans la position prévue avant que la coque ne soit fermée.

Cela ne rend pas la garniture en feuille universellement meilleure que la fibre en vrac ou un processus de remplissage direct. Cela offre une voie différente vers une charge de fibre contrôlée. D'autres matériaux de garniture de silencieux et formats d'approvisionnement restent pertinents là où ils conviennent à l'équipement existant et à la conception de silencieux approuvée.

Remplissage des chambres ovales, tri-ovales et à noyau décalé

L'espace autour d'un tube perforé n'est pas toujours uniforme. Un tube décalé, une coque ovale ou une section d'extrémité profilée crée des régions avec des jeux radiaux différents. Pour ces conceptions, évaluez la disposition de la garniture compacte et l'espace dans lequel elle est censée se libérer.

Garniture de silencieux expansible peut être évaluée là où une forme de départ compacte est utile pour remplir une cavité irrégulière. Cependant, on ne peut pas supposer que la libération déplace les fibres à travers une cloison ou autour de chaque obstruction. Divisez un silencieux à plusieurs chambres en ses zones de remplissage réelles et spécifiez la quantité et le placement pour chaque zone.

Vérifiez le côté étroit d'un noyau décalé ainsi que la cavité plus large. Un poids de remplissage total satisfaisant ne prouve pas que les deux zones contiennent le matériau requis. Inspectez un assemblage d'essai après le cycle de chauffage convenu pour vérifier la distribution plutôt que de vous fier à l'apparence extérieure de la coque fermée.

L'expansion ne détermine pas la quantité de remplissage

Il y a deux décisions distinctes : quelle quantité de fibre la conception nécessite, et comment cette fibre est introduite dans la chambre. La libération par la chaleur répond à la seconde décision. Elle n'établit pas la première.

Densité moyenne de fibre installée = masse de fibre de verre sèche / volume net assigné à cette fibre.

Si une charge de fibre fixe occupe plus de volume après libération, sa densité apparente moyenne diminue. Ce calcul arithmétique ne vous indique pas si la densité résultante est acoustiquement appropriée. De même, une chambre qui semble pleine peut encore contenir trop peu de fibre pour sa spécification approuvée.

Utilisez une masse de remplissage validée existante ou établissez une cible par le biais d'essais de développement. Ne réduisez pas la charge de fibre uniquement parce que le matériau de remplacement est décrit comme auto-expansible.

Traduire le poids de fibre approuvé en une longueur de coupe

Lorsque la masse de fibre de verre par unité de surface de la feuille est connue, la longueur de coupe requise peut être calculée :

Longueur de coupe en mètres = masse de fibre de verre requise en grammes / (largeur de la feuille en mètres × poids surfacique de la fibre de verre en g/m²).

À titre d'illustration uniquement, supposons qu'un projet ait déjà approuvé une charge de fibre de 240 g, une largeur de feuille de 0,40 m et un poids surfacique de fibre de verre de 600 g/m². La longueur de coupe calculée est de 240 / (0,40 × 600) = 1,00 m. Il s'agit de valeurs hypothétiques expliquant le calcul, et non d'une spécification de produit BSTFLEX ou d'une densité de remplissage recommandée.

Confirmez si le poids surfacique indiqué couvre uniquement la fibre de verre ou la feuille complète, y compris les coutures temporaires et tout autre constituant. Utilisez la même base de masse dans le dessin, le calcul et le rapport d'inspection. Revérifiez le résultat lorsque la coupe, le rognage ou le chevauchement modifie la quantité installée.

La largeur de la feuille et la longueur d'enroulement sont des dimensions différentes

Dans une disposition courante d'enroulement de noyau, la largeur de la feuille suit la longueur utile compactée du silencieux, tandis que la longueur de coupe est prise autour du noyau. La disposition approuvée doit identifier cette orientation ; une dimension étiquetée simplement « longueur » peut sinon signifier des choses différentes pour le fournisseur et l'assembleur.

Pour le matériau de remplissage de silencieux d'échappement commandé au mètre, indiquez également la largeur et le poids surfacique. Un mètre de deux feuilles différentes ne contient pas nécessairement la même masse de fibre. De même, une circonférence autour du noyau ne détermine pas la quantité nécessaire pour la chambre environnante.

Spécifiez les jeux aux extrémités, la disposition des couches et tout espace rempli séparément sur le dessin. Pour un assemblage irrégulier, un plan de coupe marqué est plus utile qu'une instruction générale d'envelopper jusqu'à ce que ce soit plein.

Séparez la température de libération de la température de service

Lors de l'approvisionnement en garniture d'échappement expansible à la chaleur, séparez le comportement de la couture de la capacité de la fibre de verre. Le fil à bas point de fusion libère la structure comprimée ; la fibre de verre doit rester adaptée aux conditions de service prévues.

Une température enregistrée dans le flux d'échappement, au niveau de la garniture côté noyau ou sur l'enveloppe extérieure n'est pas la même mesure. Identifiez l'emplacement lors de la demande d'une feuille de garniture d'échappement haute température. Une étiquette de température maximale seule n'établit pas les conditions de libération ou la durée de vie d'un silencieux complet.

L'installation doit préserver la libération prévue

Gardez la construction fournie intacte

Suivez les instructions de coupe et de manipulation approuvées. Ne retirez pas la couture temporaire et ne pré-expandez pas la feuille à moins que la méthode d'assemblage spécifiée ne l'exige. Une flamme nue ou une étape de préchauffage improvisée ne remplace pas le processus de conditionnement prescrit.

Utilisez les retenues spécifiées, pas de compression supplémentaire

Fixez suffisamment le matériau pour l'assemblage en utilisant la méthode approuvée. N'ajoutez pas de fil serré, d'adhésif permanent ou de fixation supplémentaire sans examiner son effet sur la fonction de libération. Une retenue supplémentaire peut entrer en conflit avec la raison du choix d'une feuille thermodéployable.

À l'inverse, « ne pas trop compresser » ne signifie pas laisser le garnissage non fixé ou deviner sa quantité. Utilisez le modèle de découpe, la masse de fibre et le positionnement initial convenus.

Conservez la protection côté noyau comme une décision de conception distincte

Lorsque le silencieux existant spécifie une doublure métallique ou un écran de retenue, conservez-le dans l'assemblage à moins qu'une construction révisée n'ait été approuvée. Les coutures thermoréactives et une couche de rétention permanente servent des objectifs différents. Choisir une feuille expansible n'est pas, en soi, une approbation pour retirer d'autres composants.

Convenir de la procédure de chauffage initiale

La libération a lieu lorsque le matériau concerné atteint ses conditions spécifiées. Ne supposez pas qu'un nombre fixe de minutes au ralenti conditionnera chaque silencieux. Suivez les instructions du fabricant du matériau et de l'échappement, avec l'échappement entièrement assemblé et les gaz d'échappement extraits ou évacués en toute sécurité dans un lieu de fonctionnement approprié.

La bourre d'échappement expansible est-elle identique à un matelas en fibre de verre ordinaire ?

Pas nécessairement.Bourre de silencieux, matelas de garnissage en fibre de verre et feuille de garnissage d'échappement décrivent de larges catégories de matériaux ou de formes d'approvisionnement. Ces noms seuls ne confirment pas la présence d'une retenue thermodéployable.

Pour une comparaison directe, demandez la construction de la fibre, la méthode de liaison ou de couture, l'épaisseur fournie et la condition d'installation prévue. Un matelas conventionnel peut être conçu pour conserver sa structure plutôt que de la libérer.

La bourre de silencieux à filament continu construction décrite ici est destinée au remplissage acoustique à l'intérieur d'un silencieux approprié. Elle ne doit pas être confondue avec une bande thermique d'échappement externe ou avec de la mousse expansive utilisée pour des applications d'étanchéité non liées.

Que devrait établir un essai d'échantillon OEM ?

Commencez par une comparaison contrôlée : identifiez la qualité de la fibre, la masse de fibre installée, la géométrie de la cavité et toute autre couche de garnissage. Enregistrez les différences entre la feuille proposée et la construction existante afin qu'un changement de matériau ne soit pas confondu avec un changement de format d'approvisionnement.

Évaluez l'ajustement de l'assemblage avant le chauffage, puis inspectez la distribution libérée et la rétention après le conditionnement et le cycle de service convenus. Utilisez les mêmes conditions de test acoustique documentées lors de la comparaison des silencieux. Incluez des mesures de perte de pression lorsque la validation de la conception l'exige.

Un dossier d'approbation utile lie le résultat accepté à un matériau, un plan de découpe, un poids de remplissage et une révision de dessin spécifiques. Ni le mot « expansible » ni une photographie d'une chambre pleine n'établissent une réduction de décibels, un intervalle d'entretien ou la conformité de l'échappement fini.

Pour le développement basé sur des dessins ou des échantillons, voir le BSTFLEX service de fabrication de bourre de silencieux OEM. Distinguez une demande de remplacement à l'identique d'un projet qui modifie la fibre, la quantité de remplissage ou la disposition des couches.

Questions sur le garnissage d'échappement expansible

Chaque feuille de garnissage de silencieux en fibre de verre s'expanse-t-elle avec la chaleur ?

Non. Spécifiez une construction thermodéployable plutôt que de supposer que toutes les feuilles de fibre de verre se comportent de cette manière. Demandez comment la structure est retenue avant l'installation et ce qui la libère.

De combien le garnissage d'échappement auto-expansible s'expanse-t-il ?

Un multiplicateur universel n'est pas une spécification adéquate. Tout taux d'expansion déclaré nécessite une compression initiale définie, des conditions de chauffage et des conditions de mesure. L'expansion libre à l'extérieur d'une coque n'est pas la même chose que la libération à l'intérieur d'une chambre de garnissage confinée.

Le garnissage d'échappement expansible peut-il être coupé à la taille voulue ?

Utilisez la méthode de coupe approuvée par le fournisseur pour la construction. Spécifiez la largeur, la longueur de coupe et la masse de fibre requise ensemble, et vérifiez si la coupe affecte la couture ou la stabilité de manipulation.

À quel point le garnissage de silencieux expansible doit-il être serré ?

Utilisez l'agencement initial et la quantité de remplissage spécifiés plutôt qu'une règle « aussi serré que possible ». Maintenez la stabilité de l'installation sans ajouter de retenues qui empêchent la libération prévue.

La même feuille peut-elle être utilisée dans des silencieux à deux temps et à quatre temps ?

Le cycle du moteur seul ne confirme pas l'adéquation. Vérifiez la qualité de la fibre, la géométrie de la chambre, les conditions de fonctionnement, la quantité de remplissage et les exigences du silencieux existant pour chaque application.

Spécifiez une feuille pour votre silencieux, pas seulement un nom de produit

Pour un devis de garnissage d'échappement expansible, fournissez la section transversale du silencieux, le diamètre extérieur du noyau, les dimensions internes de la coque et la longueur de garnissage effective. Incluez la masse de fibre sèche approuvée ou la spécification de garnissage existante, les températures de fonctionnement avec les emplacements de mesure, la quantité d'échantillons et la demande de production prévue.

Indiquez également si vous avez besoin de matériau pour une découpe en interne ou d'un composant découpé défini. Identifiez l'emballage préféré, l'étiquetage des pièces et les contrôles dimensionnels ou de poids nécessaires à la réception des marchandises. Les valeurs inconnues peuvent être marquées pour le développement plutôt que remplacées par des hypothèses.

Examinez la feuille de garnissage de silencieux en fibre de verre thermodéployable BSTFLEX comme produit de départ pour votre demande. La qualité du matériau, le comportement de libération et la spécification finie doivent être convenus pour l'assemblage prévu avant l'approbation de la production.
