Tailles de conduits pour chauffage diesel : 50mm, 60mm, 75mm, 80mm, 90mm et 100mm
Conduit de chauffage diesel est utilisé pour transférer l'air chaud d'un chauffage à air diesel vers la cabine d'un fourgon, la couchette d'un camion, l'espace de vie d'un camping-car, l'intérieur d'une caravane, la cabine d'un bateau ou le compartiment d'une machine. Choisir la bonne taille de conduit est important car le diamètre du tuyau affecte directement le débit d'air, la compatibilité des sorties, l'espace d'installation et l'efficacité du chauffage.
Les tailles courantes de conduits pour chauffage diesel incluent 50mm, 60mm, 75mm, 80mm, 90mm et 100mm. Les acheteurs peuvent également rechercher conduit d'air chaud APK, conduit d'air chaud PAP, tuyau de conduit de chauffage, conduit de chauffage de stationnement, conduit de chauffage Webasto, conduit de chauffage Eberspacher ou conduit d'air chaud pour chauffage diesel. Ces noms décrivent souvent des produits de conduits d'air chaud flexibles similaires utilisés dans différents systèmes de chauffage.
BSTFLEX fournit des conduits de chauffage diesel, des conduits d'air chaud APK, des conduits d'air chaud PAP et des produits de tubes de protection thermique personnalisés pour les fourgons, camions, bateaux, camping-cars, caravanes, chauffages marins, systèmes de chauffage de stationnement et kits de chauffage OEM.
Pourquoi la taille du conduit de chauffage diesel est importante
Les chauffages diesel nécessitent un flux d'air stable pour distribuer l'air chaud. Si le conduit est trop petit, le système peut créer une restriction excessive et réduire la diffusion d'air chaud. Si le conduit est trop grand pour la sortie du chauffage, la connexion devient difficile et des fuites peuvent se produire. Un dimensionnement correct aide le chauffage à fonctionner plus efficacement et rend l'installation plus propre.
La sélection de la taille doit toujours commencer par le diamètre de sortie du chauffage, la taille du connecteur, la bouche de sortie, le réducteur, la branche en Y et le chemin d'installation. Pour le remplacement d'un conduit, le diamètre intérieur du tuyau d'origine est généralement la référence la plus utile.
Une taille de conduit correcte aide à :
- Une meilleure diffusion de l'air chaud de la sortie du chauffage vers la cabine ou le compartiment.
- Une réduction des fuites d'air au niveau de la connexion du chauffage, de la bouche d'aération, du réducteur ou de l'adaptateur de conduit.
- Une installation plus propre dans les fourgons, camping-cars, bateaux, camions et cabines.
- Un risque moindre de restriction du flux d'air causée par un conduit sous-dimensionné.
- Une meilleure compatibilité avec les kits de chauffage, les grilles de sortie et les connecteurs de dérivation.
- Fourniture de tuyaux de conduit de remplacement et emballage OEM plus précis.
Guide des tailles de conduits pour chauffage diesel courant
Le tableau suivant est une référence pratique pour les acheteurs comparant les diamètres de conduits de chauffage courants. La taille réelle doit toujours être confirmée en fonction de la sortie du chauffage, du connecteur, du schéma d'installation ou de l'échantillon original.
| Taille du conduit | Termes de recherche courants | Utilisation typique | Notes pour l'acheteur |
|---|---|---|---|
| 50 mm | Conduit de chauffage diesel 50 mm, tuyau de conduit de chauffage 50 mm | Sorties de chauffage compactes, petites cabines, installations dans des espaces restreints | Vérifiez soigneusement la taille du connecteur car les petits conduits sont plus sensibles à la restriction du flux d'air. |
| 60 mm | Conduit de chauffage diesel 60 mm, conduit APK 60 mm, conduit de chauffage 60 mm | Chauffages diesel de petite à moyenne taille, camping-cars, systèmes de VR compacts, cabines de bateaux | L'une des tailles les plus courantes pour les installations de chauffage diesel sur le marché secondaire. |
| 75 mm | Conduit de chauffage 75 mm, conduit de chauffage diesel 75 mm, conduit d'air chaud APK 75 mm | Cabines de véhicules, VR, camions, fourgonnettes et systèmes de chauffage moyens | Souvent utilisé là où un flux d'air plus fort et des bouches de sortie plus grandes sont nécessaires. |
| 80 mm | Conduit d'air chaud 80 mm, tuyau de conduit de chauffage 80 mm, conduit APK 80 mm | Sorties de chauffage de moyenne à grande taille, cabines marines, distribution d'air dans les véhicules | Utile lorsque la sortie du chauffage ou les composants de distribution d'air sont conçus autour de connexions de 80 mm. |
| 90 mm | Conduit de chauffage diesel 90 mm, conduit APK 90 mm, conduit d'air chaud 90 mm | Grands systèmes de chauffage, installations de chauffage marine, chauffage de cabine à haut volume d'air | Vérifiez le tracé des coudes et l'espace, car les conduits plus grands nécessitent plus d'espace d'installation. |
| 100 mm | Conduit de chauffage 100 mm, conduit d'air chaud 100 mm, conduit d'air APK 100 mm | Systèmes à haut débit d'air, grands VR, applications marines et systèmes de chauffage OEM spéciaux | Adapté aux configurations de distribution d'air plus grandes, mais la compatibilité des réducteurs et des sorties doit être vérifiée. |

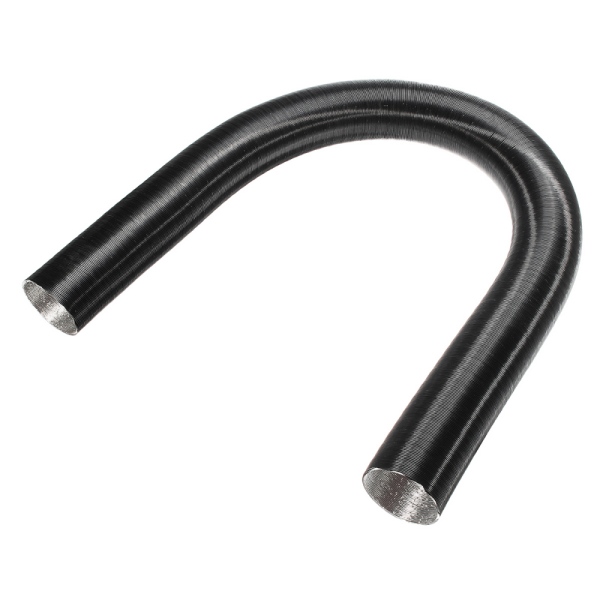

Conduit de chauffage diesel 50 mm
Le conduit de chauffage diesel 50 mm est utilisé dans les installations compactes où l'espace est limité et où la sortie ou le connecteur du chauffage est conçu pour un tuyau d'air chaud plus petit. On peut le trouver dans les chauffages de petites cabines, les espaces d'équipement compacts et les conceptions de kits de chauffage spéciaux.
Lors de l'utilisation d'un tuyau de conduit de chauffage de 50 mm, évitez les longueurs inutiles et les coudes serrés. Les conduits plus petits peuvent restreindre le flux d'air plus facilement si le tuyau est comprimé, plié ou mal acheminé.
Conduit de chauffage diesel 60 mm
Le conduit de chauffage diesel 60 mm est l'une des recherches les plus courantes sur le marché des chauffages de seconde monte. Il est largement utilisé pour les fourgonnettes, les VR, les bateaux, les caravanes, les cabines compactes et les installations de chauffage de stationnement. Les acheteurs recherchent souvent des conduits APK 60 mm, des conduits d'air chaud 60 mm ou des tuyaux de conduit de chauffage 60 mm.
Pour les kits d'installation, le conduit 60 mm est souvent fourni sous forme de tuyau coupé à la longueur, en rouleau en vrac ou en conduit de remplacement emballé. Le conduit d'air chaud APK est généralement choisi lorsque l'acheteur souhaite une surface extérieure propre et une bonne flexibilité.
Conduit de chauffage 75 mm
Le conduit de chauffage 75 mm est utilisé lorsque le système nécessite un flux d'air chaud plus important ou une bouche de sortie plus grande. Il est courant dans les cabines de véhicules, les camions, les VR, les systèmes de chauffage marins et les configurations de distribution de chauffage qui utilisent des connecteurs de conduit plus grands.
Les acheteurs recherchant un conduit de chauffage 75 mm peuvent également utiliser des termes tels que conduit APK 75 mm, conduit de chauffage diesel 75 mm, tuyau de conduit d'air chaud 75 mm ou conduit de chauffage Webasto 75 mm. Pour l'approvisionnement B2B, confirmez si l'acheteur a besoin de longueurs fixes, d'un approvisionnement en rouleaux ou d'un emballage en marque blanche.
Conduit d'air chaud 80 mm
Le conduit d'air chaud 80 mm est sélectionné pour les sorties de chauffage moyennes à grandes. Il peut être utilisé dans les fourgons, les cabines marines, les camping-cars, les ateliers mobiles et les compartiments d'équipement où le système nécessite un volume d'air plus important que les conduits de plus petite taille.
Pour les installations de 80 mm, vérifiez le tracé des courbes avant de commander. Les conduits plus larges nécessitent plus d'espace derrière les panneaux, sous les planchers ou à l'intérieur des armoires. Une structure APK flexible peut aider à simplifier le routage.
Conduit de chauffage diesel 90 mm
Le conduit de chauffage diesel 90 mm est utilisé pour les systèmes de distribution d'air plus importants et les configurations de chauffage pour bateaux ou camping-cars. Il peut être nécessaire lorsque la sortie du chauffage, le conduit d'air principal ou la branche de distribution est conçu pour un diamètre plus grand.
Comme le conduit de 90 mm a un corps plus large, les acheteurs doivent confirmer l'espace disponible, le rayon de courbure et la compatibilité des connecteurs. Si le conduit doit passer par un chemin étroit, la structure de la paroi et la flexibilité deviennent particulièrement importantes.
Conduit de chauffage 100 mm
Le conduit de chauffage 100 mm est généralement utilisé pour le transfert d'air chaud à haut volume, les grandes cabines, les applications marines ou les systèmes OEM spéciaux. Il peut également être utilisé dans le routage d'air chaud industriel où le conduit doit transporter plus d'air à travers un passage plus large.
Pour les conduits de 100 mm, vérifiez si des réducteurs, des branches en Y, des sorties et des colliers sont également nécessaires. Dans les projets OEM, le tuyau peut être fourni en longueur personnalisée avec une couleur de surface spécifique, un marquage imprimé et un emballage.

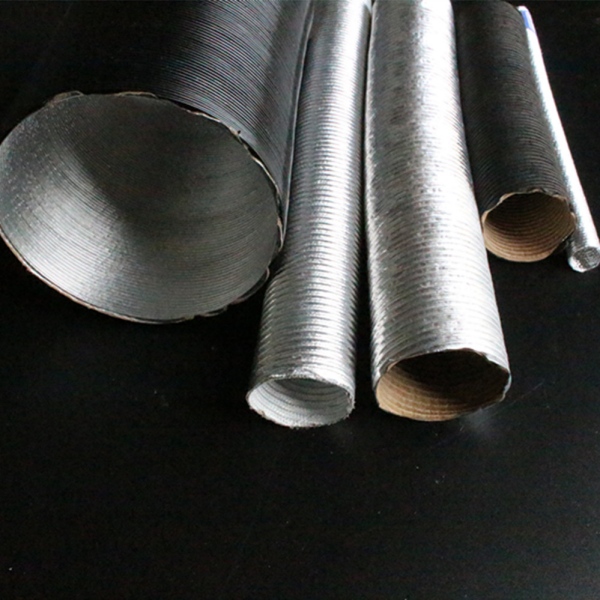

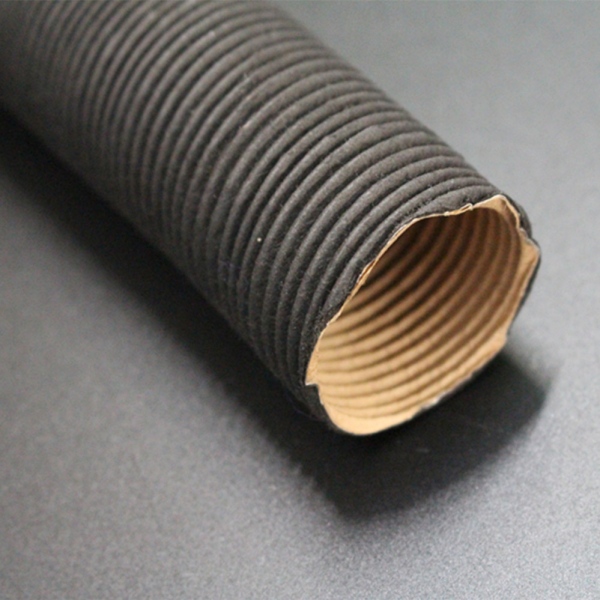

Conduit d'air chaud APK vs conduit d'air chaud PAP pour les tailles de chauffage
Le conduit de chauffage diesel n'est pas seulement sélectionné par son diamètre. La structure de la paroi compte également. Le conduit d'air chaud APK et le conduit d'air chaud PAP sont deux structures composites courantes utilisées pour les systèmes de chauffage et le transfert d'air chaud.
| Article | Conduit d'air chaud APK | Conduit d'air chaud PAP |
|---|---|---|
| Structure typique | Aluminium, papier et film plastique ou structure composite multicouche similaire | Structure de conduit composite papier-aluminium-papier |
| Utilisation principale | Systèmes de chauffage diesel, conduit de chauffage de stationnement, routage d'air chaud pour cabine de véhicule | Transfert d'air chaud, tuyau de conduit de chauffage, conduit papier-aluminium et routage d'air léger |
| Apparence de surface | Surface extérieure noire, argentée, recouverte d'un film ou personnalisée | Papier naturel, aluminium argenté ou surface personnalisée |
| Idéal pour | Installations visibles, kits de chauffage, camping-cars, fourgons, bateaux et systèmes de chauffage OEM | Transfert d'air chaud économique, conduit de préchauffage et conduit d'air léger |
| Mots-clés de taille courante | Conduit APK 60 mm, conduit d'air chaud APK 75 mm, conduit APK 90 mm | Conduit d'air chaud PAP, tuyau de conduit d'air papier-aluminium, conduit de chauffage PAP |
Comment choisir la bonne taille de conduit de chauffage diesel
La meilleure façon de choisir la taille du conduit est de mesurer la sortie réelle du chauffage et les composants connectés. Ne sélectionnez pas la taille uniquement en fonction de la puissance nominale du chauffage, car différentes marques et kits d'installation peuvent utiliser des diamètres de sortie différents.
| Facteur de sélection | À vérifier | Recommandation |
|---|---|---|
| Diamètre de sortie du chauffage | Mesurer le diamètre intérieur de la sortie ou du conduit d'origine | Choisir un diamètre intérieur correspondant pour éviter un ajustement lâche, des fuites ou une installation difficile |
| Taille de la bouche de sortie | Vérifier la taille de la grille d'aération, de la sortie d'air ou du réducteur | S'assurer que le conduit, la sortie et l'adaptateur sont compatibles |
| Longueur de conduit | Confirmer la longueur totale du trajet de la sortie du chauffage à la sortie d'air | Éviter les longueurs de conduit inutilement longues qui pourraient réduire la diffusion d'air chaud |
| Trajet des coudes | Vérifier les coudes, les panneaux, les meubles, les ouvertures au sol et les espaces restreints | Utiliser des conduits flexibles et éviter les coudes serrés qui restreignent le flux d'air |
| Exigence de surface | Déterminer si le conduit est visible ou dissimulé | Utiliser des conduits APK noirs ou finis pour les zones visibles de la cabine |
| Méthode d'approvisionnement | Pièce de rechange, kit d'installation, rouleau ou assemblage OEM | Sélectionner une longueur fixe, un rouleau en vrac, un emballage étiqueté ou une fourniture en marque blanche |
Conduits de chauffage diesel par application
Les conduits de 60 mm et 75 mm sont couramment utilisés dans les camping-cars et les configurations de chauffage pour véhicules compacts. Un acheminement flexible et une apparence soignée sont importants.
Les cabines de camion peuvent nécessiter des conduits durables, des connecteurs sécurisés et des longueurs fixes pour l'entretien de la flotte ou le remplacement après-vente.
Les installations marines nécessitent des conduits flexibles capables de passer à travers des espaces confinés, des panneaux et des structures de cabine.
Les camping-cars et caravanes utilisent souvent plusieurs sorties, des dérivations en Y et des trajets de conduits plus longs, donc le diamètre et la planification du flux d'air sont importants.
Les fabricants de kits de chauffage peuvent avoir besoin de conduits coupés à la longueur, de marquages imprimés, d'étiquettes OEM et d'emballages personnalisés.
Des tailles de conduits plus grandes, telles que 90 mm et 100 mm, peuvent être utilisées pour le chauffage d'équipements, les cabines et l'acheminement d'air chaud à basse pression.
Termes de recherche compatibles avec les marques
De nombreux acheteurs effectuent des recherches par marque ou par type de chauffage. BSTFLEX peut fournir des conduits en fonction des exigences de taille et d'application, mais les acheteurs doivent toujours confirmer le diamètre réel du connecteur avant de commander.
- Conduit de chauffage Webasto
- Conduit de chauffage Eberspacher
- Conduit de chauffage Espar
- Conduit de chauffage Autoterm
- Conduit de chauffage Planar
- Conduit de chauffage Truma
- Conduit de chauffage Airtronic
- Conduit d'air chaud pour chauffage de stationnement
- Conduit de chauffage à air diesel
Accessoires connexes pour les systèmes de conduits de chauffage
Les conduits de chauffage sont souvent achetés avec des bouches de sortie, des colliers de serrage, des réducteurs et des connecteurs de dérivation. Si vous fournissez des kits de chauffage ou des pièces de rechange, ces mots-clés d'accessoires doivent également être couverts dans les descriptions de produits et les sections FAQ.
| Accessoire | Fonction | Termes de recherche associés |
|---|---|---|
| Collier de serrage pour conduit de chauffage | Fixe le conduit à la sortie du chauffage, au connecteur ou à l'évent | collier de serrage pour conduit de chauffage, collier pour conduit d'air chaud |
| Grille de sortie d'air | Dirige l'air chaud dans la cabine ou le compartiment | sortie de chauffage diesel, grille de sortie d'air chaud |
| Réducteur de conduit | Connecte des conduits de diamètres différents | réducteur de conduit de chauffage, adaptateur de conduit de 90 mm à 75 mm |
| Connecteur en Y | Divise l'air chaud en deux sorties | séparateur en Y pour conduit de chauffage, branche en Y pour air chaud |
| Manchon d'isolation | Réduit la perte de chaleur ou protège le tracé du conduit | manchon d'isolation pour conduit de chauffage, isolation pour conduit d'air chaud |
Options de fabrication sur mesure
BSTFLEX peut fournir des conduits de chauffage diesel sous des formes standard et personnalisées pour les distributeurs, les fabricants de kits de chauffage, les aménageurs de fourgons, les fournisseurs de systèmes marins et les acheteurs OEM. La production sur mesure peut être basée sur le diamètre, la longueur, la structure du matériau, l'aspect de la surface et la méthode d'emballage.
- Diamètre intérieur personnalisé, du petit conduit de chauffage au grand conduit d'air chaud
- Options de tuyaux de chauffage de 50 mm, 60 mm, 75 mm, 80 mm, 90 mm et 100 mm
- Conduit d'air chaud APK avec surface extérieure noire, argentée ou personnalisée
- Conduit d'air chaud PAP et structures de tuyaux de conduit d'air en papier aluminium
- Pièces coupées à longueur pour kits d'installation et packs de remplacement
- Fourniture en rouleaux en vrac pour ateliers et distributeurs
- Étiquetage OEM, marquage imprimé et emballage privé
- Développement basé sur des échantillons pour des projets spéciaux de conduits de chauffage
Erreurs de commande courantes
De nombreux problèmes de conduits de chauffage surviennent parce que l'acheteur ne donne qu'un nom de produit général sans confirmer la taille réelle et les exigences de connexion. Avant de passer commande, confirmez à la fois la sortie du chauffage et le système de sortie final.
- Utilisation du diamètre extérieur au lieu du diamètre intérieur :le conduit de chauffage est généralement sélectionné en fonction de la taille du passage d'air interne.
- Ignorer les évents de sortie et les réducteurs :le conduit doit correspondre à toutes les pièces connectées, pas seulement à la sortie du chauffage.
- Sélection d'un tuyau trop rigide :les véhicules compacts et les bateaux nécessitent des conduits flexibles pour les tracés étroits.
- Rendre le tracé du conduit trop long :une longueur de conduit excessive peut réduire la distribution d'air chaud.
- Ne pas confirmer l'aspect de la surface :les installations visibles dans la cabine peuvent nécessiter un conduit APK noir ou fini.
- Omettre les exigences d'emballage :les kits de chauffage OEM peuvent nécessiter des longueurs fixes, des étiquettes et un emballage privé.
Utiliser avec des produits connexes
La gaine de chauffage diesel fait partie d'un système plus large de chauffage et de protection thermique. Elle peut être combinée avec des tubes de protection thermique, des tubes ondulés en feuille d'aluminium, des manchons réfléchissants et des produits d'isolation pour protéger les tuyaux, câbles et conduits à proximité.
- Tube de protection thermique aluminisé et gaine d'air chaudpour les gaines APK, les gaines PAP, les gaines de chauffage diesel et les produits de tuyaux de préchauffage.
- Tube ondulé en feuille d'aluminiumpour le routage d'air flexible réfléchissant la chaleur et les gaines de compartiment moteur.
- Manchon réfléchissant la chaleur en fibre de verre revêtu d'aluminiumpour la protection contre la chaleur rayonnante autour des tuyaux, fils et tubes.
- Ruban réfléchissant la chaleur en aluminium adhésifpour l'étanchéité locale, l'emballage et la protection thermique réfléchissante.
- Isolation de bouclier thermique d'échappementpour les applications de gestion thermique des tuyaux d'échappement, collecteurs, générateurs et moteurs.
Demander des tailles de gaine de chauffage diesel personnalisées
BSTFLEX fabrique des gaines de chauffage diesel, des gaines d'air chaud APK, des gaines d'air chaud PAP, des tuyaux de gaine de chauffage et des gaines d'air chaud flexibles pour les fourgons, camions, bateaux, camping-cars, caravanes, systèmes marins et kits de chauffage OEM.
- Options de gaines de 50 mm, 60 mm, 75 mm, 80 mm, 90 mm et 100 mm
- Diamètre intérieur personnalisé selon la taille de la sortie du chauffage ou du connecteur
- Structures de gaines APK, PAP, en feuille d'aluminium et en papier aluminium
- Pièces coupées à longueur, rouleaux en vrac et longueurs de kit fixes
- Surface extérieure noire, argentée, en papier kraft ou personnalisée
- Étiquette OEM, marquage imprimé et emballage privé disponibles
Conclusion
Le choix de la taille de la gaine de chauffage diesel doit être basé sur le diamètre de sortie du chauffage, la sortie d'air, le chemin d'installation et le volume d'air chaud requis. Les tailles courantes incluent 50 mm, 60 mm, 75 mm, 80 mm, 90 mm et 100 mm, mais des tailles personnalisées peuvent également être produites pour les projets OEM et de remplacement.
Pour les acheteurs B2B, la meilleure méthode d'achat consiste à confirmer le diamètre intérieur, la longueur, la structure de la gaine, la couleur de surface, la méthode d'emballage et l'application avant de commander. BSTFLEX peut fournir des gaines d'air chaud APK, des gaines d'air chaud PAP et des tuyaux de gaine de chauffage diesel personnalisés pour les clients mondiaux de systèmes de chauffage.
Voir la série complète de produits ici : Produits de gaines de chauffage diesel et de gaines d'air chaud BSTFLEX.
FAQ : Tailles des gaines de chauffage diesel
Quelles sont les tailles courantes des gaines de chauffage diesel ?
Les tailles courantes des gaines de chauffage diesel incluent 50 mm, 60 mm, 75 mm, 80 mm, 90 mm et 100 mm. La taille correcte dépend de la sortie du chauffage, de l'évent d'air, du réducteur et de la disposition de l'installation.
La gaine de chauffage diesel de 60 mm est-elle courante ?
Oui. La gaine de chauffage diesel de 60 mm est l'une des tailles courantes utilisées dans les systèmes de chauffage diesel compacts, les camping-cars, les bateaux et les installations de chauffage après-vente.
Quand dois-je utiliser une gaine de chauffage de 75 mm ?
La gaine de chauffage de 75 mm est adaptée lorsque la sortie du chauffage ou le système de distribution d'air nécessite un chemin d'air chaud plus grand qu'une gaine de 60 mm. Elle est souvent utilisée dans les fourgons, camions, camping-cars et systèmes de chauffage moyens.
Quelle est la différence entre les gaines de chauffage APK et PAP ?
La gaine d'air chaud APK utilise généralement une structure composite en aluminium, papier et film plastique, tandis que la gaine d'air chaud PAP utilise une structure en papier-aluminium-papier. L'APK est souvent sélectionné pour les kits de chauffage et les installations visibles, tandis que le PAP est utile pour le transfert d'air chaud léger.
BSTFLEX peut-il fabriquer des tailles de gaine de chauffage diesel personnalisées ?
Oui. BSTFLEX peut fabriquer des gaines de chauffage diesel personnalisées selon le diamètre intérieur, la longueur, la structure de paroi, la couleur de surface, le marquage imprimé et l'emballage, conformément aux échantillons, dessins ou exigences du client.
Quelles informations sont nécessaires pour un devis de gaine de chauffage ?
Veuillez fournir le diamètre intérieur, la longueur, la structure de la gaine, la couleur de surface, l'application du chauffage, la température de fonctionnement, la quantité, la méthode d'emballage et des photos ou dessins d'installation si disponibles.
