Isolation thermique automobile : Guide pratique des écrans thermiques d’échappement, de turbo, de catalyseur et d’admission

Résumé rapide : L'isolation thermique automobile ne se résume pas à « ajouter un écran thermique ». Un contrôle thermique fiable repose sur le choix du matériau approprié, un espacement correct et une installation résistante aux vibrations et aux variations de température. Ce guide aborde les points suivants : isolation thermique du tuyau d'échappement , protection thermique du turbo , écran thermique du convertisseur catalytique , écran thermique d'admission et commun pare-chaleur de voiture erreurs de conception.

Pourquoi l'isolation thermique automobile est importante

Les groupes motopropulseurs modernes intègrent des composants chauds dans des espaces réduits. Sans le bon isolation thermique automobile La chaleur rayonnante et l'accumulation de chaleur peuvent augmenter la température sous le capot, réduire la durée de vie des tuyaux et des câbles, élever la température de l'air d'admission et créer des points chauds près des plastiques et des composites. bouclier thermique automobile La stratégie se concentre sur quatre objectifs :

• Protéger les composants : tuyaux, câbles, pièces en plastique et composants électroniques sensibles
• Contrôle des modes de transfert de chaleur : chaleur rayonnante, convection et conduction par contact
• Maintenir les performances : maintenir des températures d'admission stables et éviter l'accumulation de chaleur
• Améliorer la fiabilité : réduire les défaillances dues aux vibrations, à l'abrasion et aux cycles thermiques

Écran thermique ou isolation : quelle est la différence ?

Dans le domaine de la gestion thermique automobile, le terme « écran thermique » est souvent employé de manière imprécise. En pratique :

• Écran thermique / écran thermique automobile : Bloque la chaleur rayonnante et protège les pièces adjacentes. Pour une performance optimale, un entrefer contrôlé et une fixation sécurisée sont nécessaires.

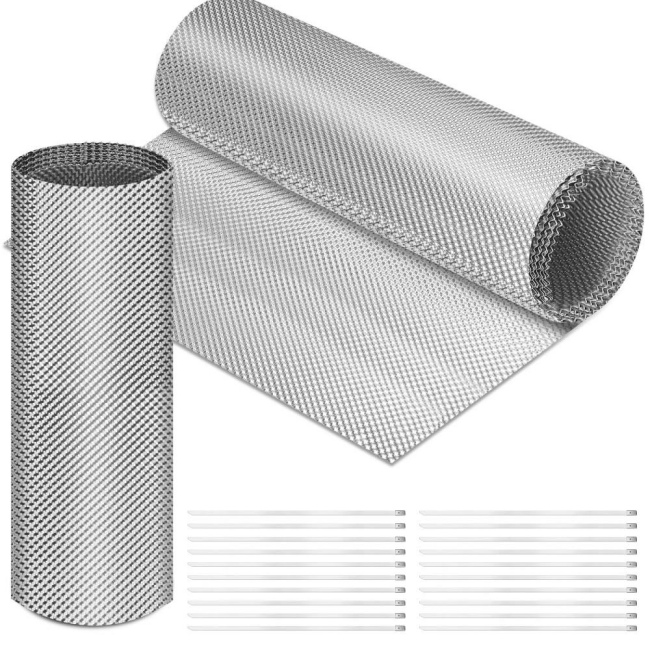

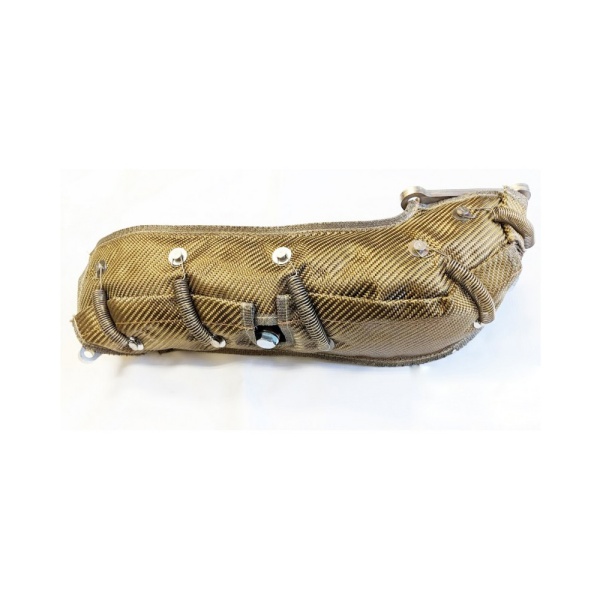

• Isolation thermique du tuyau d'échappement : réduit la chaleur à la source (tuyau/turbo/tuyau d'échappement), abaissant la température de surface et réduisant l'émission rayonnante.

Pour les zones à risque, l'approche la plus fiable consiste à réduire la chaleur à la source et puis composants sensibles au blindage Commencez par solutions d'isolation des gaz d'échappement , puis utilisez des boucliers ciblés là où c'est nécessaire.

1) Isolation thermique du tuyau d'échappement (contrôle à la source)

Isolation thermique du tuyau d'échappement vise à réduire la température de surface et la chaleur rayonnante des tuyaux chauds. Il est particulièrement efficace dans les espaces restreints où un estampage conventionnel pare-chaleur de voiture Impossible de maintenir un espace d'air suffisant. Principaux critères de sélection :

• Température continue vs température de pointe : Choisir en fonction du cycle de service réel, et non pas seulement des pics ponctuels.
• Vibrations et rétention : Fixation sécurisée pour éviter le desserrage et les frottements
• Humidité et contamination : tenir compte de l'exposition aux projections de la route et aux huiles

Si votre installation comprend des tuyaux ou des câbles à proximité de zones chaudes, ajoutez une protection dédiée telle que : manchon ignifugé pour prévenir le vieillissement lié à la chaleur et réduire les risques aux points critiques.

2) Bouclier thermique du turbo (gestion des points chauds)

UN protection thermique du turbo Elle cible l'une des sources de chaleur les plus importantes du compartiment moteur. Une protection fiable du turbocompresseur nécessite généralement :

• Espacement stable : conserver un espace d'air pour réduire le transfert radiant
• Intégrité mécanique : montage résistant aux vibrations pour éviter les cliquetis et les frottements
• Conception multicouche : couche extérieure résistante + couche isolante là où nécessaire

Lorsque les températures de surface du turbocompresseur atteignent des niveaux extrêmes, le blindage seul peut s'avérer insuffisant. Il convient alors d'envisager de combiner une approche de blindage avec… solutions d'isolation de source pour réduire le rayonnement émis et stabiliser la température des composants environnants.

3) Protection thermique du convertisseur catalytique (protection du soubassement)

UN écran thermique du convertisseur catalytique Ces protections sont couramment utilisées pour protéger les composants du soubassement et réduire l'exposition à la chaleur à proximité du plancher, des conduites de carburant et des garnitures/plastiques environnantes. Elles doivent résister aux projections d'eau, au sel, aux impacts de débris et aux vibrations continues. Les bonnes pratiques incluent :

• couche extérieure résistante à la corrosion (généralement des modèles en acier inoxydable, le cas échéant)
• Fixation sécurisée pour éviter les frottements et le bruit
• Contrôle des bords pour éviter de couper les tuyaux ou les fils adjacents

Pour l'étanchéité localisée et le renforcement des bords, le cas échéant, envisager Rubans et barrières de protection thermique .

4) Écran thermique d'admission (contrôle des performances et de l'échauffement)

Un écran thermique d'admission Ce système vise à réduire l'échauffement et à stabiliser la température de l'air d'admission en protégeant le conduit d'admission des sources de chaleur environnantes (collecteurs d'échappement, turbo, radiateurs). L'objectif est non seulement la protection, mais aussi des performances plus constantes. Critères de sélection :

• Bloquer la chaleur radiante à partir de sources chaudes avec une barrière et un espacement stables
• Contrôler le débit d'air ainsi l'air chaud sous le capot n'est pas aspiré dans l'admission
• Prévenir l'usure due aux vibrations aux points de fixation et aux bords

Si vous élaborez une stratégie thermique complète, combinez le blindage de l'admission d'air avec le contrôle de la température côté échappement en utilisant solutions d'isolation des gaz d'échappement .

Modes de défaillance courants (et comment les prévenir)

• Perte d'espace d'air : Les écrans plats placés dans un emballage compact sont moins performants. Privilégiez les modèles qui préservent l'espacement.
• Frottement sous vibration : Les écrans mal fixés s'usent et finissent par se casser. Un montage sécurisé et un contrôle précis des bords sont essentiels.
• Ignorer les tuyaux/câbles à proximité : protéger les voies d'accès près des gaz d'échappement avec manchon ignifugé .
• Protection thermique sans contrôle de la source : Pour les sources de chaleur intense, ajoutez isolation des gaz d'échappement pour réduire le rayonnement émis.

FAQ

Un écran thermique automobile est-il la même chose qu'un isolant thermique ?

Pas exactement. bouclier thermique automobile bloque la chaleur rayonnante et protège les parties adjacentes, tandis que isolation thermique du tuyau d'échappement Elle réduit la chaleur à la source. Dans les zones de forte chaleur, la combinaison des deux méthodes donne généralement les résultats les plus stables.

Dans quelles conditions un bouclier thermique de turbocompresseur est-il le plus efficace ?

UN protection thermique du turbo Il est plus efficace lorsqu'il préserve l'espacement, reste stable malgré les vibrations et est associé à une conception thermique d'échappement plus large. Pour des charges thermiques très élevées, envisagez solutions d'isolation de source .

Comment protéger les tuyaux situés à proximité des sources de chaleur des gaz d'échappement ?

Utilisez des protections spécifiques pour les tuyaux et les câbles, telles que : manchon de protection contre le feu là où le routage est proche de composants chauds. Pour un renforcement localisé des bords, utiliser des matériaux adaptés. Rubans et barrières de protection thermique le cas échéant.

Fournissez-vous des documents techniques pour les produits d'isolation thermique automobile ?

Oui. Pour de nombreux produits, nous fournissons des fiches techniques et des documents PDF. Consultez notre site web. Télécharger les documents techniques ou demandez un dossier de documents via Demander un devis .
