Gaine coupe-feu pour conduite de carburant : gaine de protection thermique en fibre de verre revêtue de silicone pour un acheminement plus sûr

Résumé rapide : UN Manchon coupe-feu pour conduite de carburant Il s'agit d'une amélioration essentielle lorsque les conduites de carburant passent à proximité de composants d'échappement chauds, de pièces de turbocompresseur ou de zones à haute température du compartiment moteur. manchon coupe-feu et protection thermique utilise une couche extérieure en silicone sur de la fibre de verre pour réduire l'exposition à la chaleur, résister aux éclaboussures et assurer un acheminement plus sûr des conduites de carburant dans les applications automobiles et industrielles.

Qu'est-ce qu'un manchon coupe-feu pour conduite de carburant ?

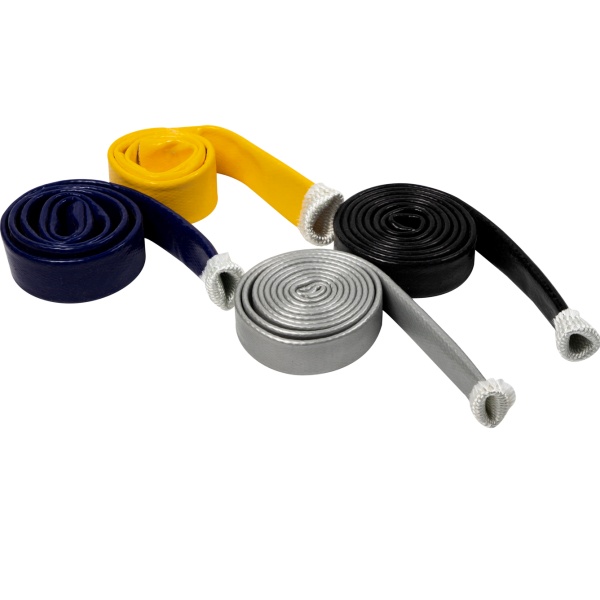

UN Manchon coupe-feu pour conduite de carburant (également appelé un manchon coupe-feu , manchon de protection thermique , ou manchon de protection thermique pour automobile Il s'agit d'un manchon tubulaire de protection installé sur les conduites de carburant afin de réduire l'exposition à la chaleur et de limiter la propagation des flammes en cas de surchauffe. Il est couramment utilisé aux endroits où les conduites de carburant passent à proximité de :

• Collecteurs d'échappement, tuyaux de descente et carters de turbocompresseur
• Convertisseurs catalytiques et autres composants chauds du soubassement
• Les compartiments moteur présentent un dégagement réduit et un débit d'air limité.

Bien que cet article porte sur les tuyaux de carburant, la même construction est également utilisée comme gaine de protection thermique pour fil pour les faisceaux de câbles et les harnais dans les zones de passage à haute température.

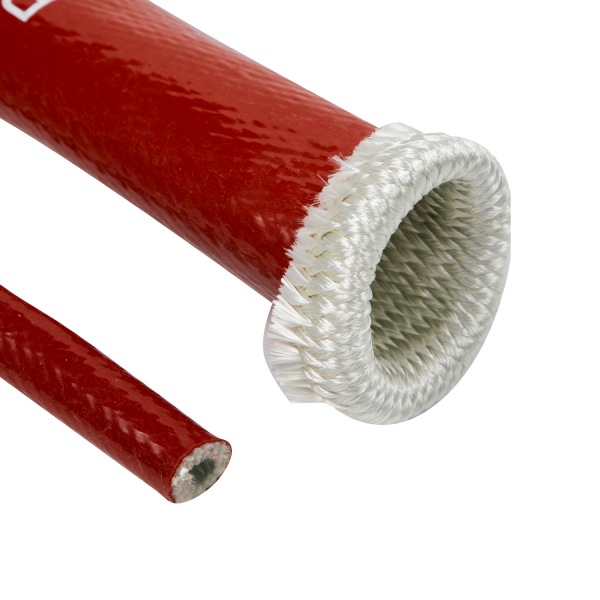

Matériaux de composition : silicone + fibre de verre (explication du fonctionnement)

Ce manchon coupe-feu et protection thermique est construit avec :

• Couche extérieure : Revêtement en caoutchouc silicone conçu pour résister à une exposition à de hautes températures, aux éclaboussures et aux intempéries.
• Couche intérieure : tresse en fibre de verre qui assure la structure de barrière thermique et l'intégrité mécanique

Dans la pratique, la protection thermique doit résister aux vibrations, aux variations de température et à l'abrasion. C'est pourquoi un dimensionnement correct et une fixation adéquate sont aussi importants que le matériau lui-même. Si votre conduite de carburant passe près des composants d'échappement, envisagez de réduire la chaleur à la source en utilisant solutions d'isolation des gaz d'échappement , puis protégez le tuyau de carburant avec une gaine ignifugée.

Où l'utiliser (applications typiques)

• Conduites de carburant à proximité du système d'échappement : compartiment moteur, dessous de caisse ou zones proches du catalyseur
• Rampe d'injection et conduites d'alimentation/de retour : protection à proximité du turbo et des zones chaudes du collecteur
• Préparations pour le sport automobile / la performance : chaleur radiante élevée et encombrement réduit autour des systèmes turbo
• Manchon de protection thermique pour fil électrique : faisceaux de câbles et lignes de capteurs qui traversent des zones chaudes

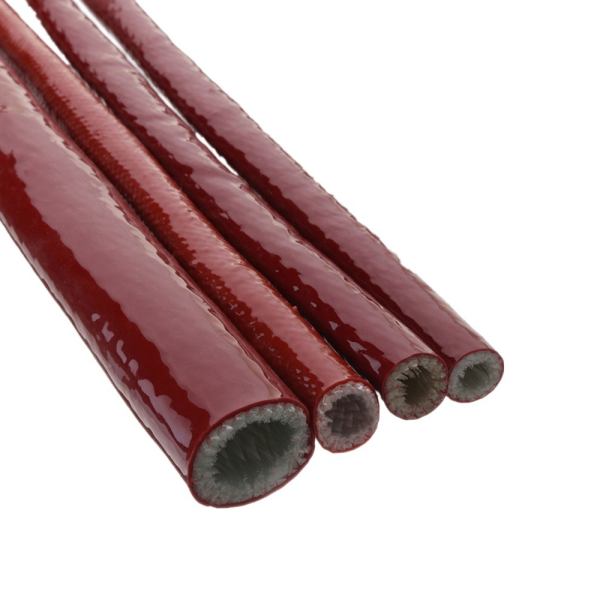

Comment choisir la bonne taille (conduite de carburant et faisceau de câbles)

Pour un tuyau de carburant, le dimensionnement doit commencer par le tuyau lui-même. diamètre extérieur (DE) Il ne s'agit pas du diamètre intérieur. Mesurez le diamètre extérieur du tuyau au point de protection, puis choisissez le diamètre intérieur du manchon en prévoyant une marge pratique.

• Routage stable (mouvements minimaux) : ID du manchon ≈ DE du tuyau + 5–10 %
• Vibrations/mouvements normaux : ID du manchon ≈ DE du tuyau + 10–20 %
• Raccords supérieurs : Le diamètre intérieur du manchon doit dépasser le diamètre le plus grand (raccords/connecteurs).

Si vous avez besoin d'un rappel sur les dimensions, notre page de référence technique explique Logique de dimensionnement ID vs OD et la conversion circonférence-diamètre.

Meilleures pratiques d'installation (ce qui évite les pannes)

• Maintenir un dégagement lorsque cela est possible : Considérer le quasi-contact comme un contact sous vibration
• Fixez les extrémités du manchon : empêcher le glissement et la migration pendant le fonctionnement
• Contrôler les points d'abrasion : protéger au niveau des fixations/supports où des frottements peuvent se produire.
• Ne serrez pas trop les fixations : Évitez de couper la gaine ou de pincer le tuyau.
• À combiner avec une isolation de la source si nécessaire : utiliser isolation des gaz d'échappement pour les sources de chaleur extrêmes

Modes de défaillance et contrôle des risques (acheminement des conduites de carburant)

• Mode de défaillance : La manche glisse et s'éloigne de la zone chaude. Contrôle des risques : Sécurisez les deux extrémités et vérifiez après le rodage.
• Mode de défaillance : abrasion au niveau des pinces/supports. Contrôle des risques : renforcer la protection aux points de contact et améliorer le routage.
• Mode de défaillance : La source de chaleur dépasse les limites de l'environnement de conception. Contrôle des risques : réduire la température de la source avec solutions d'isolation des gaz d'échappement et ajouter un blindage là où c'est nécessaire.

FAQ

Un manchon coupe-feu pour conduite de carburant est-il uniquement destiné au sport automobile ?

Non. Il est largement utilisé dans les secteurs automobile et industriel, notamment lorsque les conduites de carburant passent à proximité de composants exposés à de fortes chaleurs. Il assure un acheminement plus sûr et une meilleure durabilité en cas d'exposition à la chaleur.

Puis-je utiliser la même gaine comme gaine de protection thermique pour fil électrique ?

Oui. Cette même construction en fibre de verre recouverte de silicone est couramment utilisée pour protéger les faisceaux de câbles et les câbles de transmission qui passent à proximité de la chaleur des gaz d'échappement.

Fournissez-vous des documents techniques ?

Oui. De nombreuses fiches techniques et documents PDF sont disponibles. Télécharger les documents techniques Si vous avez besoin d'un certificat de conformité ou d'un dossier de documents d'inspection pour approbation, veuillez vous référer à Garantie de qualité ou demandez-le via Demander un devis .
