Treillis métallique tricoté pour soufflets d'échappement et tuyaux d'échappement flexibles
Le treillis métallique tricoté est largement utilisé dans les soufflets d'échappement, les tuyaux d'échappement flexibles, les découpleurs d'échappement et autres ensembles de raccordement d'échappement flexibles où le composant doit résister aux vibrations, à la dilatation thermique, aux mouvements répétés et au contact mécanique.
Contrairement aux treillis métalliques tissés ou aux gaines tressées classiques en acier inoxydable, le treillis métallique tricoté est constitué de boucles continues de fil d'acier inoxydable. Cette structure bouclée permet au treillis de se comprimer, de s'étirer, d'épouser les surfaces courbes et de suivre les mouvements du système d'échappement sans constituer une contrainte rigide.
Pour les applications d'échappement automobile et industrielle, la maille peut être installée autour d'un soufflet, positionnée sous une tresse extérieure, intégrée dans une structure de découplage ou fabriquée sous forme de manchon tubulaire séparé selon la conception du système d'échappement du client.
BSTFLEX fabriquemanchons en treillis métallique tricoté en acier inoxydablePour les soufflets d'échappement, les tuyaux d'échappement flexibles et les découpleurs d'échappement automobile. Le diamètre du fil, le diamètre de la gaine, la nuance d'acier inoxydable, la densité du maillage, le nombre de brins et la longueur finie peuvent être personnalisés pour les projets OEM.
Où est utilisé le treillis métallique tricoté dans un ensemble flexible d'échappement ?
Il n'existe pas de conception universelle pour les tuyaux flexibles d'échappement. Les différentes plateformes de véhicules, configurations de moteurs et fabricants de systèmes d'échappement utilisent différentes combinaisons de soufflets, de tresses, de doublures et de mailles tricotées.

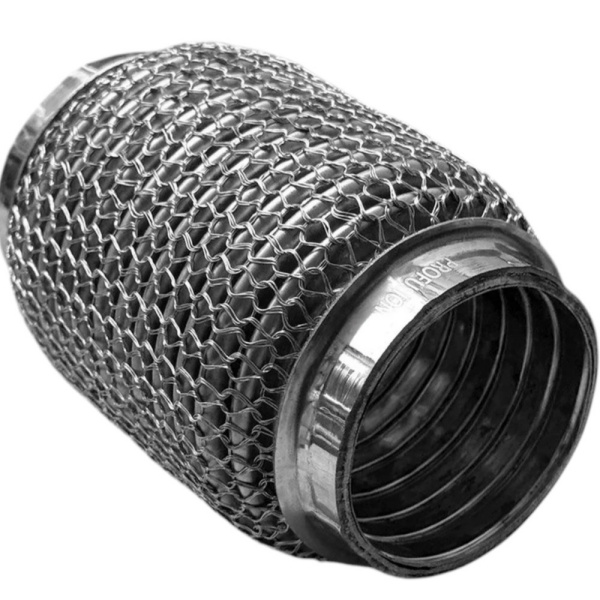

Un ensemble flexible d'échappement typique peut contenir plusieurs couches métalliques :
Tresse extérieure en acier inoxydable
↓
Couche de treillis métallique tricoté
↓
Soufflet en acier inoxydable ondulé
↓
Doublure intérieure à verrouillage ou souple
Dans une autre configuration, le manchon en maille tricotée peut être ajusté directement autour du soufflet sans tresse extérieure supplémentaire.

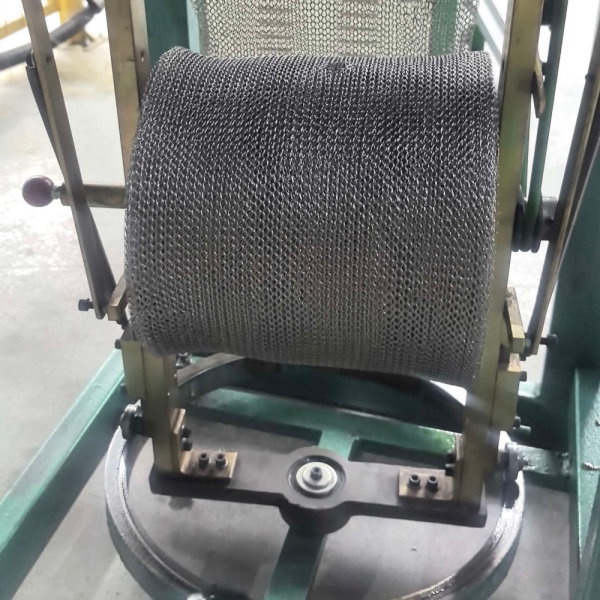

manchon en maille d'acier inoxydable tricotée
↓
Soufflet d'échappement
↓
Doublure intérieure
Le positionnement optimal de la maille dépend de la fonction mécanique requise pour l'ensemble du joint d'échappement. C'est pourquoi la maille tricotée pour soufflets d'échappement doit généralement être choisie en même temps que la conception globale du tuyau flexible, et non comme un composant isolé.
Pourquoi les soufflets d'échappement ont-ils besoin d'une couche de treillis métallique flexible ?
Les soufflets d'échappement sont conçus pour absorber les mouvements entre le moteur et le système d'échappement. En fonctionnement, ces soufflets peuvent être soumis simultanément à plusieurs types de déplacements.
- Vibrations du moteur
- Pulsation d'échappement
- Vibrations induites par la route
- dilatation thermique
- Compression et extension axiales
- Mouvement latéral
- Désalignement angulaire
- Cycles thermiques répétés de démarrage et d'arrêt
Un revêtement métallique rigide gênerait ce mouvement. Un treillis métallique tricoté convient car sa structure en boucles peut se déformer avec le soufflet.
Cela permet au treillis de rester en contact avec l'assemblage tout en autorisant un mouvement contrôlé.
Comment le treillis métallique tricoté contribue à la gestion des vibrations
L'une des caractéristiques importantes du tricot est le grand nombre de points de contact fil à fil créés par les boucles tricotées.
Lorsque le système d'échappement vibre, les boucles individuelles peuvent se déplacer légèrement les unes par rapport aux autres. Ce mouvement crée un frottement entre les surfaces des fils d'acier inoxydable et contribue à dissiper une partie de l'énergie mécanique générée par les vibrations.
Le niveau d'amortissement dépend de plusieurs facteurs, notamment :
- Diamètre du fil
- Nombre de fils tricotés ensemble
- Densité du maillage
- Compression du maillage
- diamètre du manchon
- qualité acier inoxydable
- Position d'installation
- Interaction avec le soufflet et la tresse extérieure
C’est pourquoi deux manchons en maille tricotée de même diamètre extérieur peuvent se comporter très différemment si la taille de leur fil ou leur densité de tricotage est différente.
Protection de surface pour soufflet d'échappement
Les soufflets minces en acier inoxydable sont conçus pour être flexibles, mais le frottement répété contre les composants métalliques environnants peut contribuer à leur usure.
Une couche de treillis métallique tricoté peut servir d'interface mécanique flexible autour du soufflet. Ce treillis permet de séparer la surface du soufflet des couches adjacentes et de répartir le contact sur une plus grande surface.
Cette fonction peut s'avérer particulièrement utile lorsqu'un soufflet est combiné à une tresse extérieure en acier inoxydable ou à une autre structure de retenue métallique.
Mouvement du treillis métallique tricoté et des soufflets
Les performances d'un joint d'échappement flexible dépendent de la possibilité pour le soufflet de se déplacer dans sa plage de conception prévue.
Une manche en maille tricotée correctement spécifiée peut contenir :
- Compression axiale
- Extension axiale
- Mouvement radial
- Déplacement angulaire limité
- cycles de vibration répétés
Toutefois, le choix du maillage ne doit pas se faire uniquement en fonction du diamètre du manchon.
Une structure tricotée trop dense ou excessivement serrée peut restreindre les mouvements, tandis qu'un maillage trop lâche peut ne pas assurer l'interaction mécanique prévue avec le composant d'échappement.
La conception correcte nécessite un équilibre entre flexibilité, masse métallique, densité du maillage et ajustement dimensionnel.
Tresse en treillis métallique tricoté vs tresse en acier inoxydable
On confond souvent le treillis métallique tricoté et la tresse en acier inoxydable car les deux peuvent apparaître à l'extérieur d'un tuyau d'échappement flexible.
Ils sont produits par différents procédés de fabrication et présentent généralement des comportements mécaniques différents.
| Fonctionnalité | Treillis métallique tricoté | tresse en acier inoxydable |
|---|---|---|
| Construction | Boucles de fil tricoté interconnectées | Supports de câbles à croisement diagonal |
| Compressibilité radiale | Haut | Diminution selon le type de tresse |
| Contact fil à fil | Grand nombre de points de contact de boucle | Contact principalement aux intersections des tresses |
| Conformabilité | Très bien | Bien |
| Fonction typique | Amortissement, séparation, protection de surface, support flexible | Contraintes externes et renforcement structurel |
| Peut être utilisé ensemble | Oui | Oui |
Dans de nombreuses conceptions de tuyaux d'échappement flexibles, la maille tricotée et la tresse en acier inoxydable ne sont pas des produits concurrents. Elles peuvent être utilisées ensemble car chaque structure apporte des propriétés mécaniques différentes.
Maille tricotée à triple fil pour applications d'échappement
BSTFLEX peut fabriquer des mailles tricotées en utilisant plusieurs fils d'acier inoxydable introduits simultanément dans le processus de tricotage.
Une construction importante est unemaille tricotée à triple fil, où trois fils d'acier inoxydable sont introduits en parallèle et tricotés ensemble pour former la même structure en boucle.
Fil d'acier inoxydable 1
+
Fil d'acier inoxydable 2
+
Fil d'acier inoxydable 3
↓
Alimentation parallèle par fil
↓
Processus de tricotage
↓
Gaine tubulaire à triple fil
Comparée à une construction tricotée à fil unique similaire, une maille à triple fil contient davantage de matière métallique dans chaque boucle tricotée.
Cela peut s'avérer utile lorsque le fabricant du système d'échappement exige une structure en maille plus robuste, une masse métallique plus importante ou des caractéristiques de compression différentes.
Le nombre de brins de fil doit être choisi en fonction des exigences d'assemblage. Un plus grand nombre de brins n'implique pas systématiquement de meilleures performances pour tous les systèmes d'échappement.
BSTFLEX peut personnalisermaille tricotée à triple fil pour soufflet d'échappementselon les plans du client ou les échantillons existants.
Comment le diamètre du fil modifie le comportement du maillage
Le diamètre du fil est l'une des variables les plus importantes dans la conception d'une maille tricotée pour système d'échappement.
Un fil d'acier inoxydable plus épais produit généralement une structure métallique plus rigide et plus lourde, tandis qu'un fil plus fin peut produire un maillage plus léger et plus souple.
Le diamètre du fil influe sur :
- rigidité du maillage
- Poids du maillage
- flexibilité de la boucle
- résistance à la compression
- surface de contact
- résistance à l'abrasion
- Épaisseur du manchon fini
Le diamètre du fil doit donc être considéré conjointement avec la densité du tricot et le nombre de brins.
Un fil épais à mailles ouvertes peut se comporter différemment d'un fil plus fin utilisé dans une construction multibrins dense.
Pourquoi la densité du maillage est importante
La densité du maillage décrit la quantité de fil incorporée dans une surface ou une longueur donnée de maille tricotée.
Un maillage plus dense contient généralement davantage de points de contact entre les fils et une masse métallique plus importante. Cela peut modifier ses caractéristiques d'amortissement, sa rigidité et son comportement en compression.
Une construction tricotée plus aérée offre généralement une plus grande flexibilité et un poids inférieur.
La densité correcte dépend de la position prévue à l'intérieur du flexible d'échappement.
Par exemple, un treillis utilisé directement autour d'un soufflet peut nécessiter une construction différente de celle d'un treillis positionné entre le soufflet et une tresse métallique externe.
Choisir le bon diamètre de manchon
Le diamètre du manchon doit être soigneusement adapté au diamètre extérieur du soufflet d'échappement ou du tuyau flexible.
Si le maillage tricoté est trop petit, il peut être difficile à installer ou exercer une compression excessive sur le soufflet.
Si le manchon est trop grand, il risque d'être trop lâche et de ne pas interagir correctement avec l'ensemble.
Pour le développement OEM, BSTFLEX recommande de fournir :
- diamètre extérieur du soufflet
- Diamètre intérieur de la maille requis
- Longueur de manche finie
- Condition de compression ou d'ajustement requise
- Schéma du joint flexible d'échappement complet, le cas échéant.
Sélection du matériau en acier inoxydable
L'acier inoxydable est couramment choisi pour les toiles d'échappement tricotées car il combine résistance à la corrosion, capacité à supporter des températures élevées et durabilité mécanique.
Les matériaux couramment utilisés comprennent l'acier inoxydable 304 et 316, tandis que d'autres qualités peuvent être évaluées en fonction des exigences spécifiques des équipementiers.
Le choix des matériaux doit prendre en compte :
- Température de fonctionnement
- Environnement oxydant
- exposition au sel de déneigement
- Condensation
- emplacement du système d'échappement
- Durée de vie requise
- Spécifications des matériaux du client
Pour les systèmes d'échappement exigeants, le matériau doit être confirmé conformément aux spécifications techniques du client plutôt que sélectionné uniquement en fonction de sa résistance générale à la corrosion.
Maille tricotée pour découpleurs d'échappement automobile
Les découpleurs d'échappement sont conçus pour réduire la transmission des mouvements du moteur dans le système d'échappement en aval.
Un ensemble de découplage typique peut devoir prendre en compte les vibrations, les mouvements angulaires, les déplacements axiaux et la dilatation thermique tout en maintenant le chemin d'échappement requis.
Le treillis tricoté peut être intégré à cet assemblage car sa structure bouclée permet un mouvement contrôlé et crée de nombreux points de contact par friction entre les fils.
Pour cette application, les performances du maillage dépendent fortement de la conception complète du découpleur. Les mêmes spécifications de maillage tricoté ne doivent pas être systématiquement utilisées pour chaque plateforme de véhicule ou système moteur.
Filet tricoté pour tuyaux d'échappement flexibles
Les tuyaux d'échappement flexibles sont utilisés là où les tubes rigides ne peuvent pas absorber de manière fiable les mouvements du moteur et la dilatation thermique.
Selon sa conception, un tuyau d'échappement flexible peut combiner :
- Soufflet ondulé
- Doublure intérieure à verrouillage
- tresse métallique extérieure
- maille métallique tricotée
- Colliers d'extrémité ou raccords soudés
Le tissu tricoté peut être conçu pour s'adapter au diamètre du soufflet et fonctionner avec les couches environnantes sans empêcher le tuyau flexible d'effectuer le mouvement prévu.
Construction tricotée à fil unique ou à fils multiples ?
Le choix approprié dépend du composant d'échappement visé.
| Facteur de conception | Maille à fil unique | Maille multifilaire |
|---|---|---|
| Teneur en métaux | Inférieur | Plus haut |
| Poids du maillage | Plus léger | plus lourd |
| Construction de boucle | brin simple | Deux, trois brins ou plus |
| Flexibilité | Cela dépend du type de fil et de sa densité. | Cela dépend du type de fil et de sa densité. |
| Personnalisation | Disponible | Disponible |
| Méthode de sélection typique | Exigence de dessin, d'échantillon ou de performance | Exigence de dessin, d'échantillon ou de performance |
L'important est de comprendre que le nombre de brins n'est qu'une variable parmi d'autres. Un cahier des charges précis inclut également le diamètre du fil, le diamètre de la gaine, la densité du maillage, la longueur finie et la qualité du matériau.
Comment spécifier le treillis métallique tricoté pour un soufflet d'échappement
Pour un nouveau projet de soufflet d'échappement ou de tuyau flexible, les informations suivantes aident à déterminer la construction de maille tricotée appropriée.
| Article de spécification | Informations requises |
|---|---|
| Application | soufflet d'échappement, tuyau flexible, découpleur ou joint flexible |
| Diamètre extérieur du soufflet | mm |
| Diamètre de maille requis | mm |
| Longueur de la maille | mm |
| Matériau du fil | acier inoxydable 304, 316 ou spécifié par le client |
| Diamètre du fil | mm |
| Nombre de brins de fil | Simple, double, triple ou personnalisé |
| Densité du maillage | Valeur spécifiée, dessin ou échantillon |
| Poids du maillage | g/m ou autre exigence du client si spécifié |
| Position d'assemblage | Soufflet extérieur, sous la tresse ou autre position |
| Exigence annuelle | Pièces ou mètres |
Un dessin du client ou un échantillon de maille existant est particulièrement utile lors du remplacement d'un composant de maille d'échappement existant.
Développement basé sur des échantillons pour les fabricants de systèmes d'échappement
Dans de nombreux projets de remplacement de pièces d'origine, le client ne dispose pas d'une spécification complète pour les mailles tricotées.
La référence disponible peut plutôt être :
- Une gaine en maille existante
- Un soufflet d'échappement complet
- Un tronçon de tuyau d'échappement flexible
- Un dessin sans paramètres de tricot
BSTFLEX peut évaluer l'échantillon physique et confirmer les paramètres pertinents tels que les dimensions du manchon, la configuration approximative du fil et la structure du tricot avant de développer une version de production.
Cette approche est particulièrement utile pour les fabricants de systèmes d'échappement qui ont besoin d'une solution personnaliséegaine d'échappement en maille métallique tricotéeadapté à un soufflet ou à un joint flexible existant.
Applications autres que les voitures particulières
Le treillis en acier inoxydable tricoté n'est pas limité aux systèmes d'échappement des véhicules de tourisme.
Des exigences similaires en matière d'échappement flexible peuvent apparaître dans :
- véhicules utilitaires
- Camions poids lourds
- engins de chantier
- matériel agricole
- groupes électrogènes diesel
- tuyauterie d'échappement des moteurs industriels
- ensembles d'échappement marins
- Raccords d'échappement flexibles industriels
Dans chaque cas, le maillage tricoté doit être adapté au diamètre, à l'amplitude de mouvement et à l'environnement mécanique de la liaison flexible.
Pourquoi n'existe-t-il pas de spécifications universelles pour les grilles d'échappement tricotées ?
Les raccords flexibles d'échappement diffèrent considérablement selon les plateformes de véhicules et les constructeurs.
Un treillis qui fonctionne correctement sur un soufflet peut ne pas avoir la rigidité, le diamètre ou la densité appropriés pour un autre assemblage.
Les déclarations suivantes sont donc importantes :
- Un fil plus épais ne signifie pas automatiquement de meilleures performances.
- Un maillage plus dense n'offre pas automatiquement un meilleur contrôle des vibrations.
- Augmenter le nombre de brins de fil n'est pas toujours la solution adéquate.
- Un manchon plus serré n'est pas nécessairement meilleur pour le mouvement du soufflet.
Le treillis tricoté d'échappement doit être considéré comme un composant technique au sein de la liaison flexible complète.
Treillis métallique tricoté sur mesure pour soufflets d'échappement et tuyaux flexibles
BSTFLEX fournit des treillis métalliques tricotés en acier inoxydable sur mesure pour les fabricants de systèmes d'échappement automobiles et industriels.
Les options de personnalisation disponibles peuvent inclure :
- qualité acier inoxydable
- Diamètre du fil
- Construction à un ou plusieurs fils
- Structure tricotée à triple fil
- Densité du maillage
- diamètre du manchon
- Longueur finie
- maille tubulaire continue
- Manches en maille coupées à la longueur
- Développement basé sur des échantillons
- Production OEM basée sur des dessins
Si vous développez un soufflet d'échappement, un tuyau d'échappement flexible ou un ensemble de découplage automobile, envoyez-nous votre dessin ou échantillon accompagné des dimensions requises et des spécifications du fil.
Demander une solution de maille tricotée d'échappement personnalisée
Pour obtenir un devis et une évaluation technique, veuillez indiquer le diamètre extérieur du soufflet d'échappement, le diamètre requis du manchon, la longueur de la maille, la nuance d'acier inoxydable, le diamètre du fil, le nombre de brins de fil, la densité de la maille et la quantité annuelle prévue.
Des échantillons existants de tuyaux flexibles d'échappement ou de mailles tricotées peuvent également être fournis pour le développement.
