De quelle quantité de garniture d'échappement expansible avez-vous besoin ?Commencez par le poids de fibre sèche approuvé du silencieux, puis convertissez ce poids en une surface de feuille et une longueur de coupe. Lorsqu'une densité installée approuvée est disponible, calculez d'abord le volume de garniture utilisable. Le fait qu'une feuille se dilate avec la chaleur ne détermine pas la quantité de fibre nécessaire dans le silencieux.
Pour une feuille rectangulaire avec un poids de fibre de verre connu par unité de surface, le calcul de la quantité est simple :
Longueur de feuille requise = poids de fibre sèche cible / (largeur de feuille utilisable × poids de fibre de verre par unité de surface).

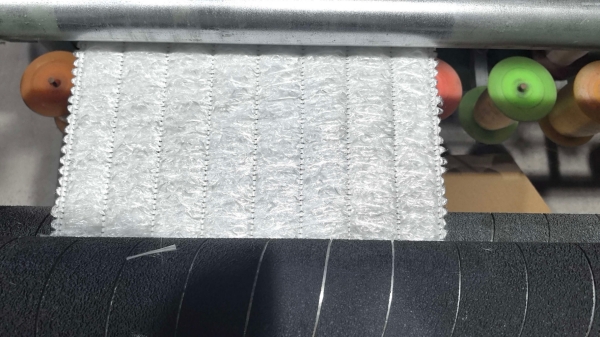

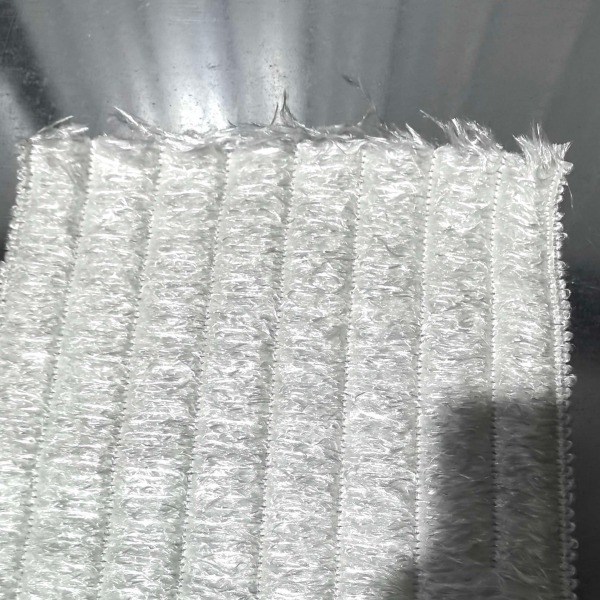

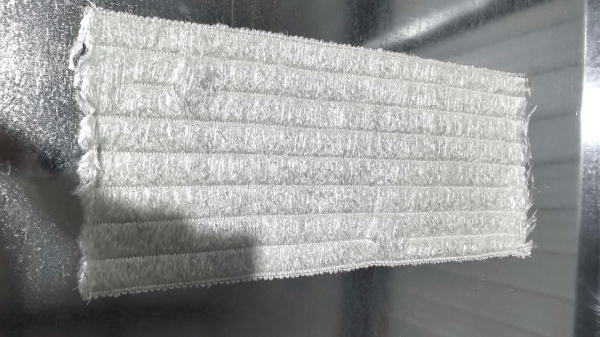

BSTFLEX fournit une feuille de garniture d'échappement expansible fabriquée à partir de fil de verre à filament continu texturé et compressé, maintenu par des coutures à bas point de fusion. Ce guide se concentre sur la conversion d'une spécification de silencieux en une quantité d'achat, une dimension de coupe et une exigence d'inspection.
Une demande d'achat pour « un mètre de garniture d'échappement » laisse deux détails essentiels sans réponse : quelle est la largeur du matériau et combien de fibre de verre chaque mètre carré contient-il ? Sans ces valeurs, la longueur seule ne peut pas vous indiquer le poids de remplissage.
Il existe trois points de départ possibles. Une spécification de silencieux existante peut indiquer une masse de fibre sèche. Alternativement, elle peut définir une densité installée et le volume assigné à ce matériau. Pour une nouvelle conception sans aucune de ces valeurs, la quantité de remplissage doit être développée et validée plutôt que sélectionnée à partir d'une densité universelle supposée.
Conservez la qualité de fibre approuvée avec cette quantité. Un matériau de remplacement n'est pas automatiquement équivalent parce qu'il pèse la même chose. Les changements dans la construction de la fibre, le comportement de libération ou les couches de rétention font partie du processus d'approbation des échantillons.
Enregistrez les dimensions internes de l'enveloppe, les dimensions extérieures du noyau perforé et la longueur effective allouée à la garniture acoustique. Les sections de sortie décoratives, les extensions de montage et les espaces d'extrémité fermés ne font pas automatiquement partie de la chambre remplissable.
Utilisez la limite réelle de la zone en fibre de verre. Lorsqu'un revêtement métallique ou une autre couche occupe une partie de l'espace, tenez compte de son enveloppe installée. Ne soustrayez pas un composant deux fois s'il est déjà inclus dans la dimension limite.
Pour le remplissage de silencieux d'échappement dans un corps cloisonné, calculez chaque zone de garniture séparément. Un volume total pour l'ensemble de l'enveloppe ne suffit pas lorsque les fibres ne peuvent pas se déplacer entre les compartiments.
Les équations suivantes fournissent une méthode de calcul manuelle. Elles convertissent les données de conception connues en quantités ; elles ne sélectionnent pas un matériau ou une densité acoustiquement appropriés.
Pour une enveloppe circulaire constante entourant un noyau circulaire, avec toutes les dimensions saisies en millimètres :
V = π × (D2 - d2) × L / 4 000 000.
V est le volume de garniture en litres. D est le diamètre interne de la zone disponible pour la garniture, d est le diamètre extérieur du noyau ou de l'enveloppe de couche interne exclue, et L est la longueur garnie effective.
Le résultat suppose qu'aucun raccord ou cloison supplémentaire n'occupe cet espace. Soustrayez leur volume déplacé le cas échéant. Pour une chambre uniforme et véritablement elliptique, utilisez sa surface elliptique réelle ; pour un profil ovale aplati, tri-ovale ou autre profil irrégulier, utilisez la surface de la section transversale du dessin ou de la CAO plutôt que de traiter chaque ovale comme une ellipse.
Un noyau décentré ne modifie pas la simple différence de surface lorsqu'il reste entièrement à l'intérieur de la même enveloppe, mais il modifie les dégagements locaux. Vérifiez les zones de garniture étroites et larges indépendamment lors de la validation de l'assemblage.
Lorsque la conception spécifie la densité en grammes par litre :
Poids de fibre sèche en grammes = volume de garniture net en litres × densité installée approuvée en g/L.
Les unités g/L et kg/m3 ont la même valeur numérique. Cependant, le poids surfacique d'une feuille en g/m2 est une mesure différente et ne peut pas être substitué à la densité installée.
Une valeur de densité de garniture de silencieux doit se référer à la charge de fibre définie et à son volume alloué. N'incluez pas la masse d'un revêtement en acier inoxydable, d'un écran de retenue ou d'un sac d'expédition dans la charge de fibre de verre.
Utilisez les unités suivantes pour une pièce découpée rectangulaire :
Longueur de coupe en mètres = poids de fibre sèche en grammes / (largeur de feuille en mètres × poids surfacique de la fibre de verre en g/m2).
Utilisez la largeur qui restera réellement dans la pièce finie, et non la largeur d'achat plus importante avant l'ébavurage des bords. Confirmez si le poids surfacique indiqué par le fournisseur couvre uniquement la fibre de verre ou la feuille cousue complète. Le calcul et le poids cible doivent utiliser la même base de matériau.
Les chiffres suivants sont des données de calcul hypothétiques. Il ne s'agit pas de spécifications de stock, de densités de garnissage recommandées ou de résultats de tests de BSTFLEX.Supposons qu'un programme de silencieux exemple ait déjà approuvé une charge de fibre de verre sèche de 300 g pour le matériau en cours d'évaluation.
| Donnée d'entrée exemple | Valeur supposée |
|---|---|
| Diamètre interne de la chambre de garnissage | 120 mm |
| Diamètre extérieur du noyau, sans doublure interne séparée dans cet exemple | 50 mm |
| Longueur de garnissage effective | 400 mm |
| Charge de fibre de verre sèche précédemment approuvée | 300 g |
| Largeur de feuille utilisable | 400 mm, ou 0,40 m |
| Poids surfacique de la fibre de verre, hors couture temporaire | 750 g/m2 |
Volume :π × (1202- 502) × 400 / 4 000 000 = environ 3,738 litres.
Densité moyenne de fibre installée :300 / 3,7385 = environ 80,25 g/L. Il s'agit d'une conséquence calculée de la charge de fibre supposée, et non d'une densité recommandée.
Longueur de coupe :300 / (0,40 × 750) = 1,00 mètre.
La quantité de matériau calculée est donc une pièce découpée de 400 × 1000 mm contenant 300 g de fibre de verre. La disposition de coupe doit toujours être adaptée à la couture, à la méthode d'installation et à la géométrie de la chambre. Ce calcul seul ne démontre pas que la pièce compacte s'adapte ou que ses fibres libérées se répartissent correctement.
Une feuille de garnissage de silencieuxvendue en 400 × 1000 mm a une surface de 0,40 m2. Son poids de fibre dépend du poids surfacique du matériau. Les exemples arithmétiques suivants montrent pourquoi les dimensions de l'emballage ne constituent pas une spécification complète.
| Feuille illustrative | Poids surfacique supposé de la fibre de verre | Fibre de verre dans une pièce de 400 × 1000 mm |
|---|---|---|
| A | 500 g/m2 | 200 g |
| B | 750 g/m2 | 300 g |
| C | 1000 g/m2 | 400 g |
Il ne s'agit pas de trois substituts recommandés. Ils démontrent qu'une surface égale ne signifie pas une quantité de fibre égale. Comparez la construction de la fibre, les caractéristiques de libération et les résultats installés ainsi que le poids lors de l'évaluation d'un autre fournisseur de bourre de silencieux en fibre de verre.
Des nombres tels que 350, 400, 450 et 500 mm peuvent décrire la largeur de la feuille, la longueur emballée ou une autre dimension du produit. Identifiez la direction sur le dessin de coupe plutôt que de vous fier uniquement à une étiquette de taille.
Dans une disposition d'enveloppement où la largeur de la feuille s'étend le long du noyau, cette largeur doit correspondre à la section acoustique effective et aux dégagements d'extrémité spécifiés. La longueur prise autour du noyau est ensuite déterminée à partir de la quantité de matériau requise et de l'agencement approuvé.
Acheter une feuille de garniture d'échappement plus large et la découper modifie la surface utilisable et le poids de la fibre. Calculez la quantité installée après la découpe. Ne conservez pas le poids de l'emballage d'origine comme poids de remplissage supposé du silencieux.
De même, ne faites pas pivoter une pièce coupée simplement parce que les dimensions semblent correspondre. Vérifiez l'orientation de coupe autorisée, l'agencement des coutures et la méthode d'installation pour la construction fournie.

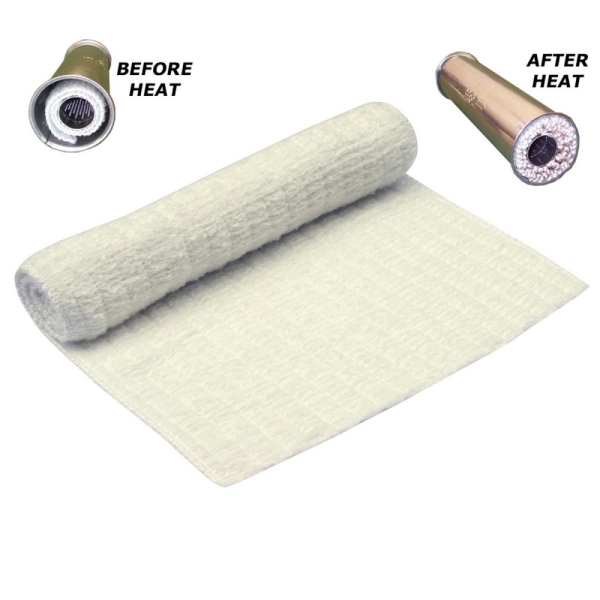

Garniture de silencieux auto-expansible libère une structure de fibre retenue ; elle ne génère pas de fibre de verre supplémentaire. Un chiffre d'expansion nécessite une compression de départ définie, des conditions de chauffage et des conditions de mesure avant de pouvoir être interprété.
Un volume d'expansion libre mesuré à l'extérieur de la coque n'est pas le même que l'espace occupé à l'intérieur d'un silencieux confiné. Diviser le volume de la chambre par un multiplicateur d'expansion général n'est donc pas un substitut fiable à une spécification de remplissage approuvée.
Pour la garniture d'échappement à filament continu, utilisez la qualité de fibre sélectionnée, la charge spécifiée et la procédure de conditionnement convenue comme référence de développement. Inspectez la distribution après la libération, en particulier autour des noyaux décalés et des espaces d'extrémité restreints.
Séparez le matériau acheté pour un lot de production du matériau installé dans chaque silencieux accepté. Une tolérance d'achat supplémentaire peut être nécessaire pour le rognage des bords, les pièces de réglage ou les coupes rejetées. Cette tolérance n'est pas une garniture supplémentaire à forcer dans chaque coque.
Pour un processus de coupe à largeur fixe :
Longueur de production nette = nombre de silencieux × longueur de coupe approuvée par silencieux.
Longueur d'achat requise = longueur de production nette / rendement utilisable attendu.
Exprimez le rendement sous forme de fraction décimale établie à partir du processus de coupe réel ou d'une base de planification convenue. Lorsque l'imbrication de la largeur ou des modèles de coupe irréguliers sont impliqués, utilisez un plan de coupe basé sur la surface au lieu de ce simple calcul de longueur.
Lors de la comparaison garniture d'échappement au mètre avec feuilles de garniture d'échappement prédécoupées, incluez le coût des chutes inutilisables, du pesage, de la préparation et de l'inspection. Comparez les deux options par rapport à la même quantité de fibre approuvée par silencieux.
Pour la garniture de silencieux découpée sur mesure, indiquez l'identification de la fibre, le poids surfacique de la feuille, les dimensions de coupe et le poids de remplissage à sec cible sur le dossier approuvé. Définissez si les limites de poids s'appliquent à la fibre de verre ou au composant cousu complet.
Indiquez comment la pièce est orientée et quelles opérations d'ébavurage ou de fixation sont autorisées. Convenez des limites d'acceptation au lieu de supposer une tolérance générale pour tous les matériaux et méthodes de coupe.
Pour l'inspection à la réception, confirmez la référence du matériau et le poids de la pièce découpée mesuré en utilisant la base de masse convenue. Un échantillon approuvé inutilisé constitue une meilleure référence dimensionnelle et de construction qu'une garniture retirée dont le poids peut avoir changé en raison de la perte de fibres ou de la contamination.
Validez le silencieux assemblé après le cycle de libération et l'essai de fonctionnement spécifiés. Un calcul arithmétique correct établit une entrée contrôlée, et non un niveau sonore ou un intervalle d'entretien garanti.
Pas nécessairement. Un mètre définit uniquement la longueur. Vous avez également besoin de la largeur utilisable, du poids surfacique de la fibre de verre et de la quantité de remplissage approuvée pour le silencieux réel. Une longueur de paquet correspondante n'établit pas l'adéquation.
La masse totale de fibre peut être calculée, mais les joints, chevauchements et placements révisés nécessitent toujours un examen. Faire correspondre le poids ne prouve pas qu'une disposition de coupe différente distribuera la garniture de la même manière.
Uniquement lorsque les spécifications respectives du silencieux soutiennent ce choix. Le cycle du moteur ne remplace pas les dimensions de la chambre, la qualité du matériau, les conditions de fonctionnement ou une charge de remplissage validée.
Envoyez la géométrie interne, l'application, les informations sur le matériau existant et tout dessin ou échantillon original. Ceux-ci fournissent un point de départ pour examiner une construction proposée. Le poids de remplissage final doit être convenu par le processus de développement et d'approbation approprié.
Pour les feuilles de garniture d'échappement OEM, envoyez la section transversale du silencieux, les dimensions extérieures du noyau, le profil interne de la coque et la longueur utile garnie. Ajoutez la spécification actuelle de la fibre, le poids à sec ou la densité approuvés si disponibles, ainsi que la méthode de coupe et d'assemblage prévue.
Incluez les quantités d'échantillons et de production, les exigences d'identification des matériaux et les préférences d'emballage. Les informations sur la température doivent identifier l'emplacement de mesure et distinguer le service normal des pics courts.
Utilisez la feuille de garniture de silencieux expansible BSTFLEX comme point de départ du produit. Le développement basé sur des dessins et les exigences de commandes répétées peuvent être discutés via notre service de fabrication de garnitures de silencieux sur mesure. D'autres formes sont disponibles dans la gamme de produits de garniture de silencieux.
