Kits de bouclier thermique pour tuyau d'échappement : dimensionnement, espaces d'air et montage

Un tuyau d'échappement chaud n'a pas toujours besoin d'être isolé sur toute sa longueur. Parfois, le problème se situe sur une courte section sous un tunnel de transmission, à côté d'un raccord de tuyau ou près d'un panneau de carrosserie. Dans cette situation, un bouclier thermique pour tuyau d'échappement correctement positionné peut traiter la zone exposée sans transformer tout le tuyau en un assemblage isolé.

L'achat important n'est pas seulement un morceau de métal. Il s'agit d'un bouclier offrant la bonne couverture, une construction thermique appropriée et du matériel de montage adapté à l'échappement installé. Un kit peut correspondre au diamètre du tuyau tout en étant inadapté à l'espace qui l'entoure.

BSTFLEX propose un kit de bouclier thermique pour tuyau d'échappement en acier inoxydable et un kit de bouclier thermique d'échappement en aluminium. Les deux offrent des points de départ pour des projets de protection de tuyaux automobiles ; la sélection finale doit suivre le schéma d'installation et les conditions de fonctionnement.

Lire séparément le diamètre du tuyau et la taille du bouclier

Il y a trois dimensions à résoudre avant de comparer les matériaux : le diamètre extérieur du tuyau d'échappement, les dimensions du bouclier lui-même et l'espace occupé par l'assemblage monté complet.

Les listes de produits BSTFLEX actuelles donnent les dimensions de référence suivantes. Il s'agit de descriptions de catalogue, et non d'un dessin de l'installation finale.

La dimension de bouclier de 120 mm n'est pas une déclaration d'adaptation à un tuyau de 120 mm. La plage de montage est indiquée séparément. Confirmez le profil du bouclier fourni, l'accumulation d'isolation et la disposition des supports avant d'utiliser l'une ou l'autre valeur dans un calcul de dégagement.

Par exemple, un tuyau avec un diamètre extérieur mesuré de 2,5 pouces fait 63,5 mm, et un diamètre extérieur de 3 pouces fait 76,2 mm. Les deux entrent dans la plage publiée de 52–90 mm, mais une bride, un manchon de joint ou un coude à proximité peut toujours empêcher l'installation. Un diamètre extérieur de 4 pouces fait 101,6 mm et se situe en dehors de cette plage indiquée.

Mesurez l'emplacement de montage réel. Ne commandez pas uniquement en fonction de la taille nominale du tuyau, et ne confondez pas le diamètre intérieur du tuyau avec le diamètre extérieur.

La couverture a une direction ainsi qu'une longueur

Imaginez un tuyau d'échappement sous le plancher d'un véhicule avec un connecteur de câblage à côté. Un bouclier placé uniquement au-dessus du tuyau peut réduire l'exposition radiante directe vers le plancher tout en laissant le connecteur à côté du tuyau exposé. Faire pivoter le même bouclier change la zone qu'il protège.

Marquez le composant qui nécessite une protection sur la photographie d'installation. Vérifiez ensuite la couverture angulaire du bouclier autour du tuyau et sa longueur le long du tuyau. Inspectez l'exposition autour des deux extrémités, autour des coudes et à travers toutes les ouvertures nécessaires.

Un bouclier de tuyau partiel est différent d'une couverture conçue pour entourer un composant. Étendre un bouclier partiel jusqu'à ce qu'il enferme complètement l'échappement est un changement de conception, pas une mise à niveau automatique. La couverture doit suivre l'objectif thermique et les restrictions du fabricant de l'échappement.

Pour un bouclier thermique d'échappement automobile, la cible peut être la température d'un panneau de plancher, d'un tuyau, d'un connecteur ou d'une enceinte adjacente. Indiquez cette cible plutôt que de demander uniquement un bouclier plus esthétique ou plus épais.

Préservez l'espace d'air requis par la conception

Certains boucliers de tuyaux d'échappement utilisent des supports ou des entretoises pour maintenir une séparation avec le tuyau chaud. D'autres intègrent une isolation dans une construction destinée à un contact plus étroit. La méthode d'installation doit correspondre au produit sélectionné.

Dans une conception avec entretoise, l'espace limite le contact direct entre le tuyau et le bouclier et influence le flux d'air autour de l'assemblage. Le bouclier reçoit toujours le rayonnement thermique, et ses supports peuvent conduire la chaleur. Un espace d'air fait donc partie d'un système thermique, et non une garantie que la surface extérieure reste froide.

Ne pas aplatir les supports ni remplir l'espace avec de l'isolation supplémentaire à moins que cette modification ne fasse partie de la conception approuvée. De même, ne supposez pas qu'éloigner le bouclier du tuyau améliorera chaque installation : cela pourrait réduire le dégagement par rapport au composant protégé.

Confirmez la séparation minimale installée au niveau des supports, des bords du bouclier et des coudes de tuyau. Vérifiez-la à nouveau après avoir pris en compte le mouvement de l'échappement et la dilatation thermique. Un diamètre nominal de coque ne peut pas établir ces dégagements locaux par lui-même.

La distinction plus large entre les boucliers isolés et l'isolation ajustée est couverte dans notre guide de protection thermique d'échappement.

Décidez où les colliers peuvent être placés avant de commander

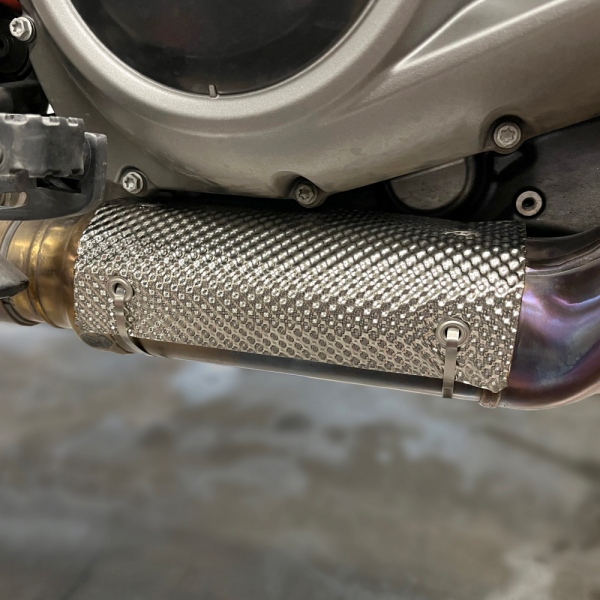

Un bouclier thermique d'échappement à collier nécessite des positions de fixation appropriées ainsi que des colliers du bon diamètre. Indiquez les emplacements proposés pour les colliers sur le plan du tuyau, y compris l'espace nécessaire pour atteindre les fixations.

Vérifiez la présence de cordons de soudure, de brides, de bossages de capteurs et de changements de diamètre de tuyau. Ceux-ci peuvent interférer avec un collier ou déplacer le bouclier de sa position prévue. Le matériel doit retenir le bouclier sans charger une partie inappropriée de l'ensemble d'échappement.

Ne fixez pas un kit de bouclier de tuyau standard sur un connecteur flexible ou un soufflet de manière à restreindre son mouvement. Gardez le câblage des capteurs, les drains et les connexions de service accessibles. Utilisez le matériel spécifié et les instructions de serrage du kit fourni plutôt qu'une valeur de couple générique.

Le bouclier n'est pas un support d'échappement. Il ne peut pas non plus réparer un tuyau fissuré, un support défaillant ou une fuite d'échappement. Résolvez ces défauts avant d'évaluer une protection thermique supplémentaire.

Comparez le kit complet, pas seulement l'aluminium contre l'acier inoxydable

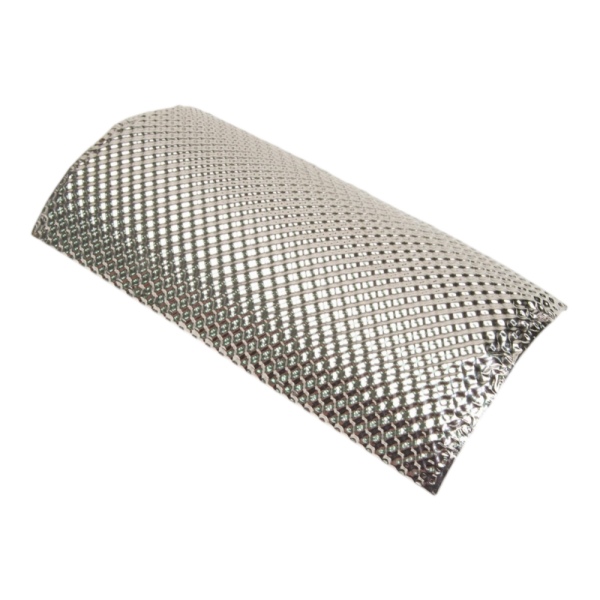

Le kit en acier inoxydable BSTFLEX utilise un bouclier en acier inoxydable 304 avec une couche d'isolation. Le kit en aluminium utilise une construction multicouche préformée semi-rigide ; sa liste comprend des supports de montage, des boulons et des colliers de serrage en acier inoxydable.

Ces descriptions identifient différentes constructions de départ. Elles n'établissent pas laquelle produira la température la plus basse dans un véhicule particulier. Demandez la nuance et l'épaisseur du métal, le type d'isolation, le profil fini, la disposition de montage et les conditions de service autorisées.

Pour un projet sensible au poids, comparez la masse de l'ensemble complet proposé. Pour une installation exposée à la contamination routière ou au contact mécanique, examinez la surface extérieure, les bords et les détails de rétention. Un nom de matériau seul ne spécifie pas ces caractéristiques.

Les exigences de température nécessitent également un emplacement. La température des gaz d'échappement, la température de surface du tuyau, la température du côté chaud de l'isolation et la température de la surface extérieure du bouclier sont des mesures différentes. Confirmez celle que chaque limite citée décrit.

Lorsque le problème nécessite plutôt un coussin ou une doublure

Un kit de tuyau long n'est pas toujours la forme la plus utile. Lorsque la protection est nécessaire autour d'un coude local ou d'une zone exposée compacte, examinez le Coussin de bouclier thermique en acier inoxydable. Sa construction enferme une isolation haute température entre des faces en acier inoxydable, avec des coutures soudées et des œillets de montage. Le produit peut être formé autour de courbes, mais sa fixation et son dégagement nécessitent toujours un examen de l'application.

Une situation différente se présente lorsqu'un échappement possède déjà un bouclier extérieur approprié et que l'exigence est un insert d'isolation derrière celui-ci. La Doublure de bouclier thermique d'échappement est conçue pour cet espace entre le tuyau et le bouclier extérieur. Ce n'est pas un nom de remplacement pour un kit externe à collier.

Lorsque l'objectif est une isolation ajustée sur une plus grande surface de tuyau, utilisez le guide de sélection d'isolation de tuyau d'échappement pour évaluer les gaines, les manchons et autres constructions. Gardez la distinction claire sur le bon de commande : bouclier monté sur tuyau, coussin local, doublure cachée ou gaine d'isolation.

Regardez la température du composant protégé

Un test utile répond à la question thermique initiale. Si la préoccupation concernait un connecteur surchauffé, mesurez ce connecteur ou son point d'évaluation spécifié. Une lecture plus basse au centre du bouclier ne prouve pas que le connecteur à côté de son bord est correctement protégé.

Convenez des conditions de test avant de comparer les résultats : charge moteur, température ambiante, débit d'air, durée de fonctionnement et emplacements de mesure. Incluez le fonctionnement à faible débit d'air ou la période après l'arrêt lorsque ces conditions sont pertinentes pour l'application.

Utilisez du personnel qualifié et une méthode de mesure adaptée aux surfaces testées. Vérifiez les extrémités du bouclier, les ouvertures et les zones de montage ainsi que la section centrale. Enregistrez la configuration afin que toute comparaison utilise les mêmes conditions de couverture et d'installation.

Une fois que l'échappement a refroidi en toute sécurité, inspectez le mouvement, le frottement, la rétention lâche et les changements de dégagement. Un bouclier doit rester dans la position prévue pour que sa performance thermique reste significative.

N'interprétez pas la réduction de chaleur comme une garantie de sécurité au toucher. Conservez les boucliers et les dégagements d'origine requis, et obtenez l'approbation de l'application avant d'ajouter une isolation autour des convertisseurs catalytiques, des filtres à particules ou d'autres composants d'échappement sensibles à la température.

Transformez un croquis d'installation en un devis clair

Pour une demande de kit standard, identifiez la référence du produit, le diamètre extérieur du tuyau mesuré, la longueur de montage utilisable et l'espace disponible autour du bouclier proposé. Incluez une photographie avec le composant protégé marqué.

Pour un bouclier thermique de tuyau d'échappement sur mesure, ajoutez une vue latérale cotée et une coupe transversale. Indiquez la couverture requise, les positions des supports, les coudes, les pièces adjacentes et l'enveloppe finie maximale autorisée. Spécifiez les conditions de fonctionnement et l'exigence de température des composants que le bouclier doit supporter.

Indiquez si le devis doit couvrir le bouclier seul ou l'ensemble complet avec isolation, supports, colliers et fixations. Pour l'approvisionnement en production, incluez la quantité de prototype, le volume de lot attendu et la révision du dessin. Enregistrez quelles dimensions et détails de matériaux sont fixes et lesquels peuvent être proposés par BSTFLEX.

Le développement sur mesure peut être discuté au sein de la gamme de produits de boucliers thermiques et d'isolation d'échappement BSTFLEX. L'objectif est d'obtenir une pièce qui couvre la zone requise et s'adapte à l'installation, et non simplement une version agrandie d'un écran thermique de catalogue.

Envoyez les dimensions de votre tuyau d'échappement et des photos de l'installation à BSTFLEX pour la sélection d'un kit ou un devis personnalisé. Identifiez le kit en acier inoxydable ou en aluminium comme référence de départ lorsque cela est approprié, et incluez la visserie et la quantité requises.
