Le tuyau de descente du turbocompresseur est l'un des composants les plus chauds d'un système d'échappement turbocompressé. Situé juste après la sortie du turbocompresseur, il transfère une quantité importante d'énergie thermique à travers le compartiment moteur et peut affecter le câblage, les durites, les capteurs, les composants d'admission et les structures environnantes.
Un choix judicieuxbande thermique pour tuyau de descente de turbocontribue à réduire l'exposition à la chaleur rayonnante et améliore la gestion thermique autour des composants d'échappement à haute température.
Toutefois, le choix du matériau d'isolation thermique approprié ne se limite pas à la sélection de l'indice de température le plus élevé. Il convient également de prendre en compte la température de fonctionnement réelle, la conception du tuyau, l'environnement d'installation et les exigences de maintenance.
BSTFLEX fabriqueBande thermique pour échappement et collecteurPour les applications de protection thermique des systèmes d'échappement automobiles, de course, de motos, diesel et industriels.
Les systèmes d'échappement turbocompressés génèrent une chaleur concentrée autour de :
sorties turbo ;
descentes pluviales;
collecteurs d'échappement ;
tuyauterie côté chaud ;
Zones des convertisseurs catalytiques.
Cette chaleur peut affecter les composants situés à proximité, notamment :
faisceaux de câbles ;
tuyaux en caoutchouc;
conduites de frein ;
pièces en plastique ;
systèmes d'admission;
Isolation du compartiment moteur.
Contrairement à un tuyau d'échappement traditionnel situé plus loin des composants sensibles, un tuyau de descente turbo est souvent installé dans un espace très restreint.
C’est pourquoi de nombreuses applications de performance et OEM utilisentbande thermique pour tuyau de descentepour contrôler le transfert de chaleur.
La bande thermique d'échappement sert à la gestion thermique. Elle n'est pas conçue pour réparer les fissures, les fuites ou les composants endommagés du système d'échappement.
Les différents systèmes d'échappement nécessitent différents matériaux d'isolation.
Les options les plus courantes sont les suivantes :
Bande d'échappement en fibre de verre
Bande d'échappement en titane
Bande d'échappement en silice
Chaque matériau possède des caractéristiques différentes.
Une approche de sélection simplifiée :
Bande d'échappement en fibre de verre
Convient à l'isolation générale des systèmes d'échappement lorsque les exigences de température sont modérées.
Bande d'échappement en titane
Adapté aux systèmes d'échappement haute performance nécessitant une résistance aux hautes températures et une excellente durabilité.
Bande d'échappement en silice
Conçu pour les applications d'échappement à températures extrêmes nécessitant une protection thermique supplémentaire.
Le matériau approprié doit toujours être sélectionné en fonction de l'environnement réel des gaz d'échappement.

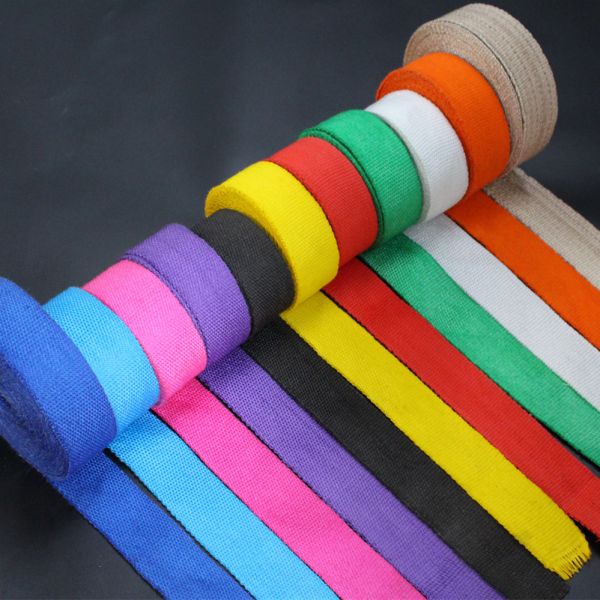

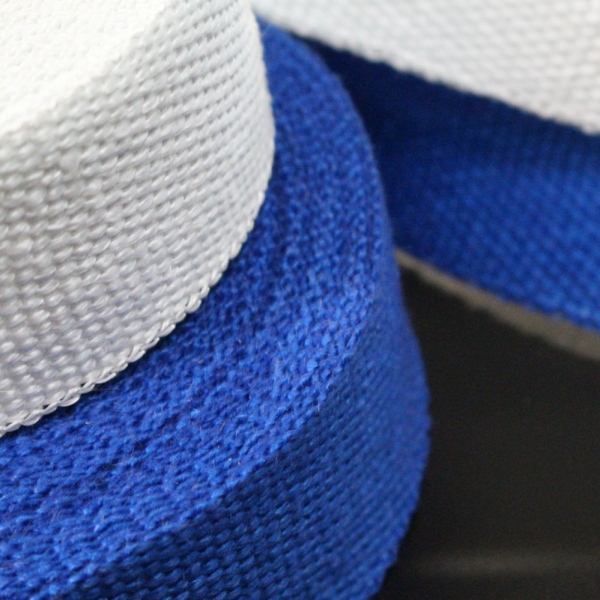

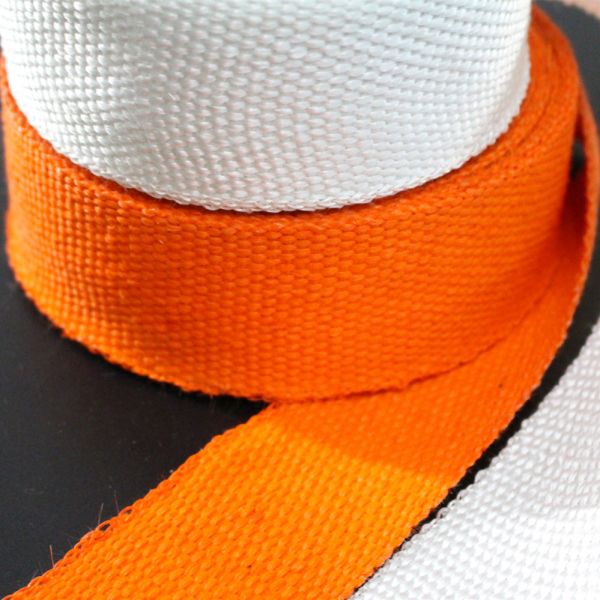

La bande thermique en fibre de verre pour les gaz d'échappement est largement utilisée car elle offre un bon compromis entre performance thermique, flexibilité et coût.
Il peut convenir aux tuyaux d'échappement turbo lorsque :
Les températures des gaz d'échappement sont dans les limites de capacité du matériau ;
le véhicule est principalement utilisé pour la conduite en ville ;
le compartiment moteur présente un dégagement thermique suffisant ;
Des conditions de course extrêmes ne sont pas attendues.
Le revêtement en fibre de verre est facile à installer autour de :
sections de tuyau de descente droites ;
tuyaux d'échappement plus larges ;
virages modérés.
Fournitures BSTFLEXBande d'échappement en fibre de verrepour les applications d'échappement automobile et industrielle.
Pour les applications turbo standard, la fibre de verre permet une réduction efficace de la chaleur sans nécessiter de modifications inutiles des matériaux.

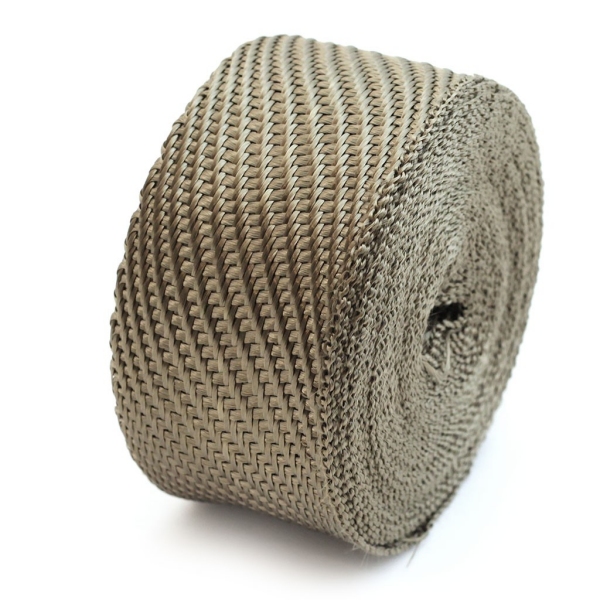

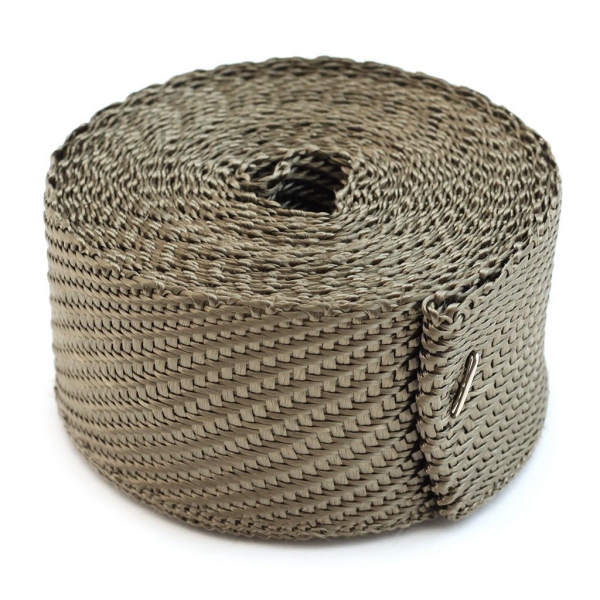

Bande d'échappement en titaneest couramment choisi pour les systèmes d'échappement haute performance.
Il est largement utilisé sur :
tuyaux d'échappement turbo ;
collecteurs d'échappement ;
véhicules performants;
systèmes d'échappement de compétition ;
Systèmes d'échappement de motos.
Comparée à la bande thermique standard en fibre de verre, la bande thermique en titane est généralement choisie lorsque les acheteurs exigent :
résistance thermique plus élevée ;
excellentes performances en cyclage thermique ;
construction tissée durable ;
apparence haut de gamme.
BSTFLEX fabriqueBande de protection pour tuyau d'échappement en titane noirpour les applications nécessitant une isolation des gaz d'échappement à haute température.
Les applications typiques comprennent :
tuyaux d'échappement turbo ;
collecteurs d'échappement ;
en-têtes ;
Composants d'échappement côté chaud.
Certains systèmes turbo fonctionnent sous des charges thermiques extrêmement élevées.
Exemples :
moteurs de course ;
applications à forte amplification ;
véhicules d'endurance ;
moteurs diesel robustes ;
Systèmes turbo industriels.
Pour ces environnements,bande d'échappement en siliceoffre une option de protection contre les températures plus élevées.
Le film de silice est couramment choisi pour :
collecteurs turbo ;
tuyaux de descente pour températures extrêmes ;
systèmes d'échappement à dégagement limité ;
applications nécessitant une marge thermique supplémentaire.
BSTFLEX fabriqueBande thermique d'échappement haute température pour collecteur Infernopour les environnements d'échappement à haute température.
| Matériel | Application typique | PrincipalAvantage |
|---|---|---|
| Bande d'échappement en fibre de verre | Systèmes turbo et d'échappement généraux | Protection thermique économique |
| Bande d'échappement en titane | Tuyaux d'échappement et collecteurs de performance | Capacité thermique et durabilité accrues |
| Bande d'échappement en silice | Applications à températures extrêmes | Protection thermique maximale |
Le meilleur matériau dépend de :
température des gaz d'échappement ;
espace d'installation ;
utilisation du véhicule ;
durée de vie requise ;
exigences de maintenance.
Une température de fonctionnement plus élevée n'est pas toujours le meilleur choix si l'application ne l'exige pas.
Un tuyau d'échappement turbo présente généralement une géométrie complexe.
Avant l'installation, tenez compte des points suivants :
Les tuyaux de plus grand diamètre nécessitent plus de matériau d'enroulement car leur circonférence est plus importante.
Des tuyaux de descente plus longs nécessitent des rouleaux plus longs.
Les courbes consomment plus de matériau que les sections droites.
Vérifiez la distance entre le tuyau enroulé et :
câblage ;
tuyaux;
capteurs ;
panneaux de carrosserie;
composants mobiles.
Les applications à haute température nécessitent généralement une fixation sécurisée à l'aide de colliers ou de pinces métalliques appropriés.
BSTFLEX peut fournir des bandes thermiques pour échappement ainsi que les accessoires de fixation adaptés aux exigences des équipementiers et des distributeurs.
La largeur du revêtement influe à la fois sur la pose et sur la consommation de matériau.
Recommandé pour :
virages serrés ;
tuyauterie turbo complexe ;
tubes de plus petit diamètre ;
Espace d'installation limité.
Avantages :
positionnement plus facile ;
une meilleure flexibilité dans les courbes.
Recommandé pour :
tuyaux de descente plus larges ;
sections de tuyau droites ;
Installation plus rapide.
Avantages :
moins de virages en spirale ;
Couverture plus rapide.
La largeur correcte dépend de la géométrie réelle du tuyau d'échappement.
Le montant requis dépend de :
diamètre extérieur du tuyau ;
longueur du tuyau ;
largeur d'enroulement ;
chevaucher;
nombre de virages.
Un tuyau droit nécessite moins de matériaux qu'un tuyau d'échappement turbo complexe comportant plusieurs courbes.
Pour obtenir des instructions de calcul, veuillez consulter :
Pour les projets OEM, BSTFLEX peut calculer les besoins approximatifs en matériaux en fonction de :
dessins ;
dimensions des tuyaux ;
échantillons ;
quantité de production annuelle.
La bande isolante pour tuyau d'échappement turbo et les couvertures isolantes pour turbo protègent différentes zones.
Une couverture isolante est installée autour du carter du turbocompresseur.
Un ruban thermique est installé autour du tuyau d'échappement après le turbo.
Dans certaines applications à hautes performances, les deux solutions peuvent être utilisées conjointement :
Couverture thermique pour turbocompresseur pour le confinement de la chaleur du carter de turbine ;
Bande isolante pour isoler les tuyaux d'échappement en aval.
La combinaison optimale dépend de la configuration thermique du système moteur.
Les bandes isolantes pour échappement et les écrans thermiques métalliques résolvent les problèmes de chaleur de manière différente.
Avantages :
suit des formes de tuyaux complexes ;
nécessite un espace d'installation limité ;
assure une isolation directe autour du tuyau.
Avantages :
crée un espace d'air ;
bloque la chaleur rayonnante directionnelle ;
permet une inspection et un retrait plus faciles.
Certaines applications peuvent nécessiter une combinaison de :
bande thermique pour échappement ;
écrans thermiques réfléchissants ;
Couvertures isolantes amovibles.
Non.
La solution thermique appropriée dépend de :
température des gaz d'échappement ;
matériau de tuyauterie ;
composants environnants;
utilisation du véhicule ;
exigences de maintenance.
Un véhicule routier disposant d'une garde au sol suffisante peut ne pas nécessiter le même niveau d'isolation qu'un véhicule de course ou un moteur industriel.
L'objectif est une gestion thermique maîtrisée, et non une épaisseur d'isolation maximale.
BSTFLEX fournit des produits d'isolation des gaz d'échappement haute température pour :
constructeurs automobiles ;
fournisseurs de courses ;
marques de motos ;
fabricants d'équipements diesel ;
entreprises d'équipement industriel ;
Distributeurs de protection thermique.
Les options disponibles comprennent :
Bande isolante en fibre de verre pour échappement ;
Bande thermique en titane pour échappement ;
Bande d'échappement en silice ;
largeurs personnalisées ;
longueurs de rouleaux personnalisées ;
rouleaux en vrac ;
emballage de marque privée ;
Fourniture OEM.
Les clients peuvent fournir :
dessins d'échappement ;
dimensions des tuyaux ;
exigences de température ;
conditions d'application.
BSTFLEX peut recommander une construction de bande thermique d'échappement adaptée à l'environnement thermique spécifique.
Explorez l'intégralitéGamme de bandes thermiques pour échappement et collecteur BSTFLEX.
Le choix du matériau dépend de la température de fonctionnement et des exigences de l'application. La fibre de verre convient à de nombreuses applications courantes, la bande d'échappement en titane est fréquemment utilisée pour les systèmes hautes performances et la bande d'échappement en silice est privilégiée pour les températures extrêmes.
Oui, lorsque la température de fonctionnement reste dans les limites de résistance du matériau en fibre de verre.
Oui. La bande thermique en titane est largement utilisée pour les tuyaux de descente de turbo, les collecteurs d'échappement et les systèmes d'échappement haute performance.
L'utilisation d'une bande thermique en silice pour l'échappement est à envisager lorsque le système d'échappement est soumis à des températures extrêmes ou nécessite une protection thermique supplémentaire.
Pas toujours. La couverture requise dépend des zones sensibles à la chaleur, de la répartition de la température et des exigences de service.
Un ruban d'un pouce est utile pour les coudes complexes, tandis qu'un ruban de deux pouces est généralement choisi pour les tuyaux de descente plus grands et plus droits.
Oui. BSTFLEX prend en charge les largeurs personnalisées, les longueurs de rouleaux, les emballages et les exigences d'approvisionnement des équipementiers.
