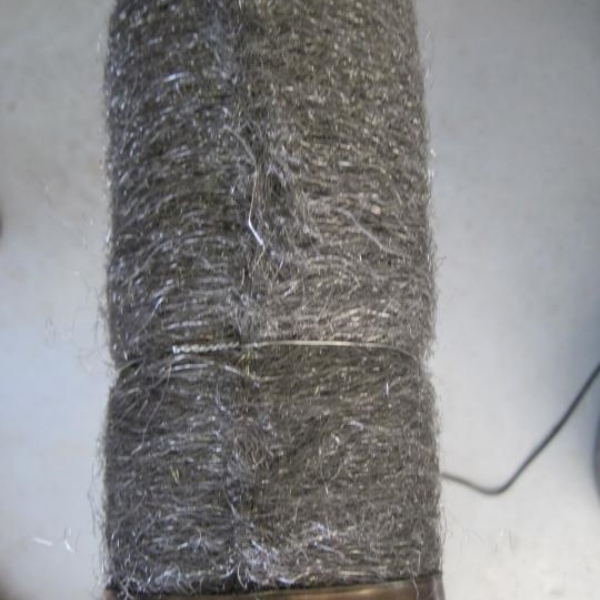

Garniture de silencieux en laine d'acier inoxydable peut être fournie sous forme de rouleau ou formée en enveloppe de noyau pour un silencieux d'échappement. Une enveloppe de noyau en laine d'acier inoxydable fournit une couche de fibres métalliques poreuses autour du tube perforé, tandis qu'un écran de retenue offre une structure en fil métallique ouvert pour le confinement de la garniture. Les deux peuvent être combinés, mais ils ne sont pas interchangeables.
Lors de la spécification de garniture de silencieux en laine d'acier inoxydable, distinguez le matériau acheté de l'assemblage fini. Le matériau en rouleau nécessite une préparation selon les dimensions et la quantité approuvées ; un manchon de noyau de silencieux fini doit correspondre au diamètre du tube, à la longueur couverte et à la disposition des couches requise.
Pour un fabricant d'échappements, la question utile est de savoir où une protection ou un confinement est nécessaire : à côté du noyau perforé, autour de l'assemblage de garniture, ou aux deux endroits. Commencez par la section transversale du silencieux et la raison de l'ajout du composant, plutôt que de sélectionner n'importe quel produit décrit comme étant en acier inoxydable.
BSTFLEX propose un Manchon de noyau de silencieux en laine d'acier et un Écran d'échappement en acier inoxydable pour la retenue de la garniture de silencieux distinct. Cette comparaison explique comment spécifier leurs rôles différents sans traiter l'un comme un remplacement universel de l'autre.
| Question de conception | Enveloppe de noyau en laine d'acier inoxydable | Écran de retenue de garniture |
|---|---|---|
| Qu'est-ce qui forme la couche de travail ? | Une couche de fibres métalliques tridimensionnelle, parfois combinée avec un tissu ou un treillis métallique. | Un réseau ouvert de fils métalliques, fourni sous forme de feuille ou de composant de retenue formé. |
| Quel est l'objectif principal de la sélection ? | Fournir une couche côté noyau qui peut aider à protéger la fibre acoustique environnante de l'érosion par les gaz. | Contenir la garniture et soutenir la forme et le placement de l'assemblage prévu. |
| Où le dessin doit-il le placer ? | Autour de l'extérieur du noyau perforé, tel que spécifié pour le silencieux. | À l'interface de confinement définie ; l'écran BSTFLEX est destiné à enfermer la garniture. |
| Quelles dimensions nécessitent une attention particulière ? | Ajustement du noyau, longueur de couverture, épaisseur installée et couture ou chevauchement. | Couverture finie, construction du fil, géométrie de l'ouverture, bords et chevauchement. |
| Remplace-t-il le remplissage acoustique principal ? | Pas automatiquement. Un composant de protection de noyau n'est pas une spécification de garniture complète. | Non. Un dispositif de retenue de garniture ne remplace pas la fibre qu'il est destiné à contenir. |
| Les deux peuvent-ils être présents ? | Oui, lorsque la conception nécessite une protection du noyau et un confinement séparé. | Oui, mais vérifiez si l'enveloppe de noyau sélectionnée fournit déjà le treillis de support requis. |

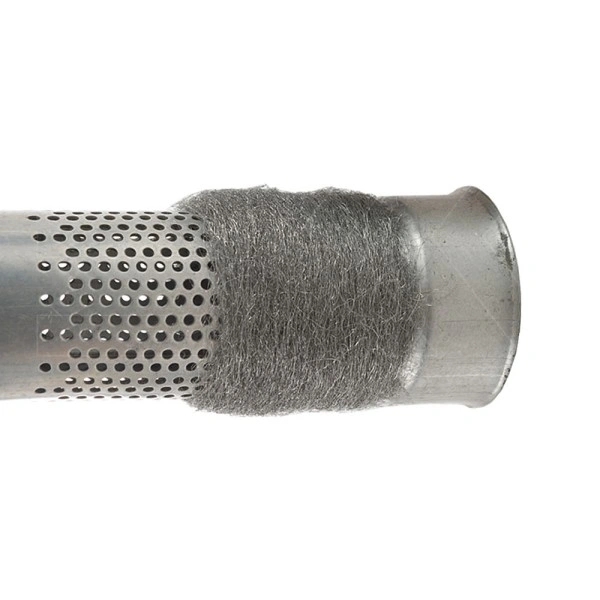

Le manchon de noyau BSTFLEX combine de la laine d'acier inoxydable avec un tissu métallique tissé en acier inoxydable 304. Sa description fait donc référence à un composant composite, et non simplement à de la laine en vrac enroulée autour d'un tube.
L'écran de retenue BSTFLEX séparé est décrit comme une feuille de fil inoxydable entrelacée à deux couches avec deux côtés sertis. Cette construction en feuille de fil ne doit pas être confondue avec la couche de fibres métalliques du manchon de noyau.
Sur un dessin OEM, identifiez l'assemblage complet de l'enveloppe de noyau et montrez quelles couches sont incluses dans son numéro de pièce. Une note disant seulement « ajouter un treillis inoxydable » laisse la possibilité d'omettre une couche prévue ou de l'acheter deux fois.
Identifiez également l'alliage de chaque constituant séparément. Une spécification de tissu métallique 304 n'identifie pas, en soi, l'alliage utilisé pour la laine.
Pour la découpe et l'emballage en interne, le BSTFLEX bobine de garniture de silencieux en laine d'acier inoxydable offre une option de produit sous forme de rouleau. Spécifiez la largeur requise, la quantité de matériau et la méthode de préparation plutôt que de comparer les rouleaux uniquement par leur taille extérieure.
Pour un assemblage répété, examinez un manchon de noyau de silencieux en laine d'acier inoxydable avec son tissu métallique de support. Définissez l'ajustement fini, la quantité de laine et l'épaisseur installée sur le dessin. L'achat d'un composant préparé modifie le format de fourniture ; cela ne supprime pas le besoin d'approuver l'alliage et l'assemblage.
Lors de la commande de garniture d'échappement en laine d'acier inoxydable ou de laine d'acier inoxydable pour la production de silencieux, identifiez la spécification de la fibre métallique séparément de toute couche de retenue tissée ou tricotée. Une demande de garniture de silencieux en laine d'acier doit indiquer l'alliage inoxydable requis plutôt que de laisser la nuance du matériau ouverte à l'interprétation.

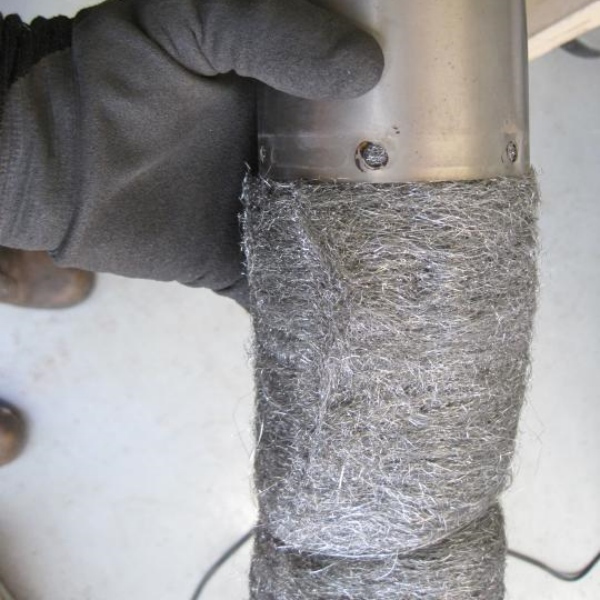

Lorsque l'inspection montre des dommages concentrés sur la surface faisant face au noyau, examinez la couche interne existante et sa couverture. Les tubes et enveloppes en laine d'acier inoxydable sont utilisés dans les conceptions de silencieux pour réduire l'érosion par les gaz de la garniture en verre ou en basalte environnante.
Pour ce problème, évaluez une enveloppe de noyau de silencieux comme couche protectrice plutôt que de supposer qu'un écran de retenue extérieur fournira le même traitement au niveau des perforations. Vérifiez l'état du noyau, les zones non couvertes, les joints et l'agencement de fixation avant d'attribuer la cause à la fibre seule.
Lorsque la difficulté consiste à maintenir la garniture ensemble lors de son insertion dans la coque, examinez un écran de garniture de silencieux ou une autre méthode de confinement approuvée. Les premières questions sont de savoir si le dispositif de retenue couvre la zone prévue et si ses bords peuvent passer à travers l'assemblage sans s'accrocher.
Vérifiez la voie d'insertion, le jeu de la coque et la fermeture d'extrémité sur un échantillon. Il ne faut pas s'attendre à ce qu'une couche de laine côté noyau résolve un problème de manipulation non lié à l'extérieur de la garniture.
Examinez l'emplacement de l'ouverture, le chevauchement du dispositif de retenue et l'agencement des extrémités. Ajouter plus de laine autour du milieu du noyau n'est pas une solution démontrée à un espace ailleurs dans l'assemblage.
Ces modèles d'inspection sont des points de départ, pas un diagnostic. Incluez l'état du matériau, l'historique d'exploitation et des photographies dans l'examen. Ni un écran ni une enveloppe de noyau ne doivent être utilisés pour justifier le maintien d'une nuance de fibre qui n'a pas été approuvée pour les conditions d'exploitation.
Une conception peut utiliser une couche à base de laine autour du tube perforé et une enceinte en maille séparée autour de la garniture acoustique. Dans cet agencement, le composant interne traite l'exposition côté noyau tandis que le composant externe assure le confinement. La laine métallique peut également être fournie avec sa propre maille de support.
L'ajout des deux est donc une décision de conception, pas une mise à niveau par défaut. Vérifiez la nomenclature avant de commander un écran supplémentaire. Demandez s'il effectue un travail séparé, duplique une couche existante ou modifie les dimensions de l'assemblage fini.
Pour les travaux de remplacement, utilisez la construction de silencieux approuvée comme point de départ. Pour une conception OEM révisée, évaluez la combinaison proposée dans le silencieux complet avant de la libérer pour une production répétée.
Pour la couche de laine, demandez l'alliage, la nuance de fibre ou la section transversale, la masse du matériau, la couverture et l'épaisseur installée. Indiquez comment l'épaisseur est mesurée, car une couche de laine détendue et une couche compressée installée sont des conditions différentes.
Pour l'écran, demandez l'alliage, le diamètre du fil, la construction, les dimensions d'ouverture, le nombre de couches et la finition des bords. Le cas échéant, convenez de la manière dont la zone ouverte est définie et mesurée. Le diamètre du fil seul ne décrit pas les ouvertures, et « deux couches » seul ne précise pas comment ces couches sont disposées.
Ne substituez pas de tissu tissé, de maille tricotée et d'autres constructions en fil entrelacé simplement parce que leurs dimensions globales de feuille correspondent. Enregistrez la construction ou une référence d'échantillon approuvée dans la spécification d'achat.
Pour la sélection thermique, fournissez les températures continues et de pointe avec l'emplacement de mesure et la durée d'exposition. Demandez que l'alliage et le composant proposés soient examinés par rapport à ces conditions plutôt que d'attribuer une limite de température à chaque produit en acier inoxydable. Notre guide de garniture de silencieux en laine d'acier inoxydable aborde les considérations plus larges de sélection des matériaux.
Tenez compte de l'enveloppe de noyau installée avant de définir les dimensions de la garniture environnante. Pour un noyau circulaire avec une couche uniforme :
Diamètre extérieur après enveloppement = diamètre extérieur du noyau + 2 × épaisseur de l'enveloppe installée.
À titre d'exemple géométrique uniquement, un noyau de 50 mm avec une couche installée de 2 mm a un diamètre nominal enveloppé de 54 mm, et non de 52 mm. Ces chiffres illustrent le calcul ; ils ne constituent pas une spécification de garnissage recommandée.
Utilisez l'enveloppe extérieure lors de la vérification de l'espace alloué à la couche suivante. Incluez le chevauchement local, le tissu de support, les fixations et tout dispositif de retenue extérieur dans l'examen de l'ajustement réel. Pour les assemblages ovales ou irréguliers, travaillez à partir du dessin plutôt que d'appliquer l'exemple circulaire.
Si le volume de fibre disponible change, réexaminez la quantité de remplissage approuvée. Ajouter du métal tout en forçant la charge de fibre initiale dans un espace plus restreint modifie la densité moyenne de fibre installée. Ne présumez pas que la spécification de garnissage précédente reste valide sans la vérifier.
Utilisez un assemblage d'essai pour vérifier la couverture, les coutures, la position des bords, les fixations et la fermeture. Inspectez le noyau et l'enveloppe pour détecter les bavures ou autres caractéristiques susceptibles d'endommager les composants. Maintenez le passage du noyau, l'entrée et la géométrie de sortie prévus sans obstruction.
Évaluez ensuite le silencieux assemblé dans les conditions de fonctionnement convenues. Enregistrez la répartition du garnissage et l'état des composants après l'essai, et comparez le son en utilisant une méthode de mesure cohérente. Incluez des vérifications de perte de charge ou de contre-pression lorsque l'examen de la conception l'exige.
Un composant de rétention ne doit pas être accepté comme « acoustiquement neutre » simplement parce qu'il s'adapte. De même, l'ajustement de l'acier inoxydable n'établit pas une réduction de bruit particulière ni un multiple garanti de la durée de vie du garnissage. Approuvez ces résultats en fonction des preuves issues de l'assemblage réel.
| Informations pour la demande de devis (RFQ) | Ce qu'il faut définir |
|---|---|
| Fonction requise | Protection côté noyau, enceinte de garnissage, support d'assemblage ou une combinaison. |
| Dessin et dimensions | Diamètre extérieur du noyau, longueur perforée, dimensions internes de l'enveloppe, positions des couches et jeux disponibles. |
| Identification des matériaux | Exigences d'alliage distinctes pour la laine, le tissu métallique, le tamis et les fixations ; spécifications existantes ou références d'échantillons. |
| Construction du composant | Masse de laine et épaisseur installée, fil du tamis et géométrie d'ouverture, chevauchement, détails des bords et méthode de fixation. |
| Garnissage acoustique environnant | Spécification de la fibre, quantité de remplissage approuvée et espace alloué à cette fibre. |
| Service et validation | Informations sur la température, cycle de service, observations de défaillances connues et exigences d'acceptation des échantillons. |
| Exigence d'approvisionnement | Quantité de prototype, demande récurrente, fourniture de composants finis ou en feuilles, identification et emballage. |
BSTFLEX prend en charge le développement basé sur des dessins et des échantillons grâce à son service de fabrication de garnissage de silencieux OEM. Indiquez si le projet est un remplacement à l'identique ou un changement de construction proposé afin que l'examen de l'échantillon ait un objectif défini.
Les deux descriptions peuvent faire référence au même matériau en fibre métallique, mais aucune ne définit l'alliage, la construction de la fibre ou la forme fournie. Confirmez si le devis couvre la laine en vrac, le matériau en rouleau ou une enveloppe de noyau finie. Un tamis de retenue est une structure métallique différente, même lorsqu'il est fourni avec la laine en un seul assemblage.
Non. Une enveloppe de noyau à base de laine contient une couche de fibre métallique ; le treillis d'échappement décrit une structure métallique. Certaines enveloppes de noyau finies combinent les deux. Comparez le dessin du composant et la liste des matériaux plutôt que les noms seuls.
Non. Le tamis décrit ici est un dispositif de retenue de garnissage. Conservez le remplissage acoustique spécifié à moins qu'une conception de silencieux complète différente n'ait été développée et validée.
Aucune combinaison de couches universelle ne s'applique. Utilisez les deux uniquement là où ils remplissent des fonctions définies dans l'assemblage approuvé. Vérifiez si un treillis est déjà inclus dans le manchon du noyau avant d'ajouter un autre composant.
Aucun nom de produit n'établit un résultat sonore. Maintenir le garnissage dans sa position prévue est différent de démontrer une réduction de bruit particulière. Évaluez le silencieux complet avec le matériau et la disposition des couches proposés.
Pour un composant en laine et tissu métallique autour du noyau perforé, examinez le Manchon de noyau de silencieux en laine d'acier BSTFLEX. Pour une enceinte en fil métallique séparée autour du rembourrage, consultez le Écran d'échappement en acier inoxydable BSTFLEX.
Pour un projet de rembourrage de silencieux en laine d'acier inoxydable sur mesure, envoyez la section transversale, le diamètre du noyau, la longueur couverte, la quantité de laine requise et le volume de commande. Précisez si vous avez besoin de matériau en rouleau, d'un manchon fini ou d'un écran de retenue séparé. D'autres options de fibres et de composants sont disponibles dans la gamme de produits de rembourrage de silencieux.
Demandez un devis pour un revêtement de noyau ou un écran de rembourrage de silencieux
