Les systèmes d'échappement créent l'une des sources de chaleur les plus concentrées dans un véhicule ou une installation moteur. Les collecteurs, les tubulures et les tuyaux de descente peuvent fonctionner à une courte distance du câblage électrique, des tuyaux, des capteurs, des panneaux de carrosserie et des composants d'admission. Lorsque l'espace est limité, le contrôle de cette chaleur devient une partie intégrante de la conception du système plutôt qu'un accessoire optionnel.
Bande thermique d'échappement est l'un des moyens les plus simples de placer une isolation thermique directement sur le tuyau chaud.
Également décrite comme bande thermique d'échappement, bande pour tuyau d'échappement, bande pour collecteur ou bande isolante d'échappement, il s'agit d'un textile tissé haute température installé autour des tubes d'échappement en couches superposées. Différents systèmes de fibres sont disponibles pour différentes plages de température et environnements de fonctionnement.

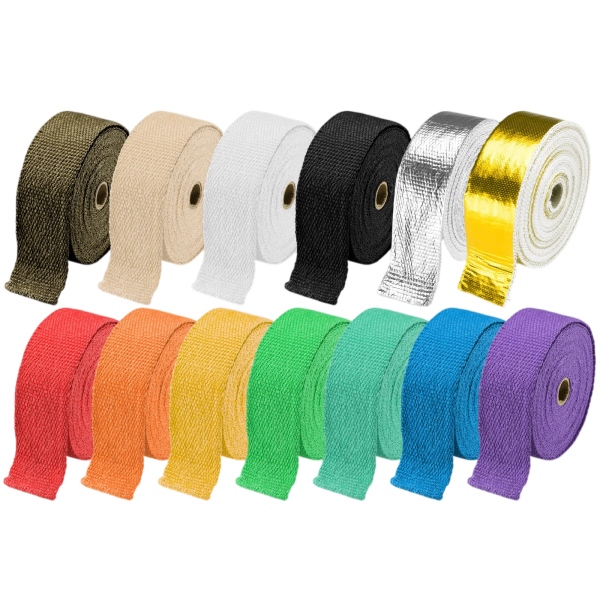

BSTFLEX fabrique une large gamme de bandes thermiques pour échappements et collecteurs pour la gestion thermique des échappements automobiles, motos, sports mécaniques, diesel, marins et industriels.
La fonction principale de la bande thermique d'échappement est le confinement thermique.
Un tuyau d'échappement nu transfère la chaleur à son environnement par rayonnement et convection. Envelopper le tuyau ajoute une couche textile isolante entre le métal chaud et les composants voisins.
Une bande correctement sélectionnée peut aider à :
réduire la chaleur rayonnante autour des tubes d'échappement ;
limiter l'exposition à la chaleur des tuyaux, du câblage et des capteurs ;
réduire le transfert de chaleur vers les planchers et les cloisons ;
améliorer le contrôle thermique dans les compartiments moteur encombrés ;
protéger les opérateurs contre tout contact accidentel avec des surfaces chaudes ;
conserver plus d'énergie thermique au sein du système d'échappement.
Ce dernier point explique pourquoi la bande thermique d'échappement est largement utilisée autour des collecteurs et des tuyaux de descente de turbocompresseur.
Cependant, la bande thermique d'échappement ne doit pas être considérée comme un matériau de réparation universel. La bande thermique standard est destinée à la gestion de la chaleur plutôt qu'au colmatage de tuyaux fissurés ou à la réparation de fuites d'échappement.
Choisir une bande pour tuyau d'échappement uniquement en fonction de la couleur ou de la largeur est une erreur courante.
La performance de l'installation finie dépend de plusieurs facteurs travaillant ensemble :
| Facteur de sélection | Pourquoi c'est important |
|---|---|
| Température d'échappement | Détermine le système de fibres requis |
| Diamètre du tuyau | Affecte la largeur de la bande et la longueur de rouleau requise |
| Géométrie de l'échappement | Les coudes serrés et les collecteurs nécessitent une plus grande flexibilité |
| Chevauchement | Influence l'épaisseur de l'isolation et la consommation de matériau |
| Exposition à l'humidité | Important pour les applications routières, marines et extérieures |
| Contamination par l'huile et le carburant | Peut affecter la durée de vie à long terme |
| Vibration | Influence la durabilité et la méthode de fixation |
| Fréquence d'entretien | Le bandage permanent peut ne pas convenir aux composants retirés régulièrement |
Pour cette raison, le meilleur bandage thermique pour collecteur de moto peut ne pas être le matériau approprié pour un tuyau de descente de turbo ou un tuyau d'échappement diesel industriel.
La fibre de verre reste l'un des matériaux les plus largement utilisés pour l'isolation générale des échappements.
Il est flexible, économique et peut être tissé en bandes étroites qui s'adaptent bien aux courbes et aux transitions de tuyaux. Le bandage en fibre de verre est couramment utilisé sur :
les collecteurs automobiles à aspiration naturelle ;
les tuyaux d'échappement de moto ;
les tuyaux collecteurs ;
les tubulures d'échappement générales ;
les tuyauteries industrielles à température modérée à élevée.
BSTFLEX propose plusieurs constructions à base de fibre de verre, notamment Pro Black Exhaust Heat Wrap, qui combine une couche d'isolation en fibre de verre haute température avec une structure extérieure en acier inoxydable pour une protection supplémentaire contre l'abrasion et les chocs.
La fibre de verre est souvent le point de départ pour les applications où le coût, la flexibilité et le contrôle thermique pratique sont plus importants que la capacité de température maximale.
Le terme titanium exhaust wrap est largement utilisé sur le marché de l'automobile de performance, mais il ne signifie normalement pas que le bandage contient du titane métallique.
Ce type de produit est généralement fabriqué à partir de fibre dérivée de basalte ou de roche volcanique.
Les fibres de basalte offrent une bonne flexibilité, une bonne résistance à la chaleur et une résistance aux cycles thermiques répétés. Elles sont fréquemment choisies pour :
les collecteurs de performance ;
les tuyaux de descente de turbo ;
les systèmes d'échappement de moto ;
les systèmes d'échappement de course ;
les installations exposées à une chaleur plus élevée que les applications conventionnelles en fibre de verre.

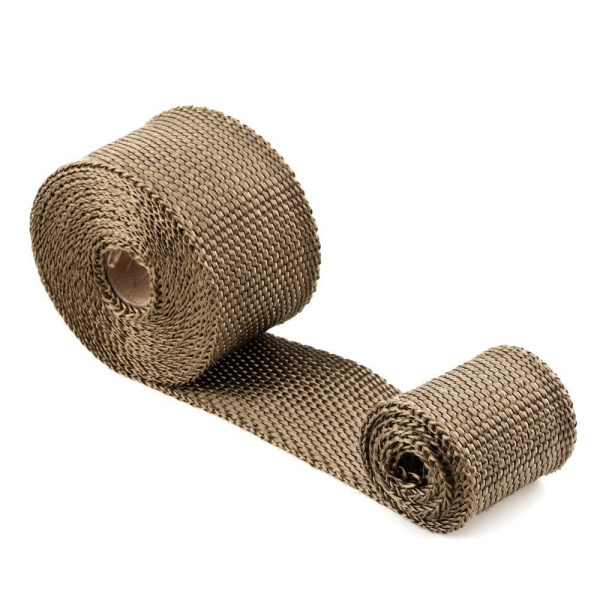

Le BSTFLEX Black Titanium Exhaust Pipe Wrap est fabriqué à partir de fibre dérivée de roche volcanique et est disponible en plusieurs largeurs et longueurs de rouleaux. BSTFLEX identifie ce produit pour une exposition directe à la chaleur jusqu'à 1800°F avec une capacité intermittente plus élevée.
L'avantage pratique du bandage à base de basalte n'est pas seulement une capacité de température plus élevée. Il a également tendance à rester suffisamment flexible pour suivre les courbes des collecteurs et des tuyaux d'échappement sans nécessiter un système d'isolation rigide.
Lorsque les températures d'échappement dépassent la plage pratique de la fibre de verre standard, les textiles à haute teneur en silice deviennent une option plus appropriée.
Les fibres de silice ont une teneur en silice beaucoup plus élevée que le verre E conventionnel et sont utilisées là où l'exposition continue à haute température est plus exigeante.
BSTFLEX fabrique le High Temperature Inferno Header Exhaust Heat Wrap à partir de fil de filament de silice amorphe texturé. Le produit est conçu pour des températures de service allant jusqu'à 2000°F.
Les applications typiques incluent :
systèmes d'échappement turbocompressés ;
moteurs de course à haut rendement ;
collecteurs d'échappement ;
collecteurs haute température ;
lignes d'échappement industrielles ;
zones thermiques sévères où la fibre de verre peut ne pas offrir une marge de température suffisante.
La bande de silice doit donc être envisagée lorsque l'exigence de conception est dictée principalement par la température plutôt que par le coût.
Certains systèmes d'échappement nécessitent plus qu'une simple isolation en fibre tissée.
La génération de poussière, l'abrasion de surface, l'exposition à l'humidité et la propreté de l'installation peuvent également avoir leur importance.
Pour ces applications, les constructions composites peuvent offrir des propriétés supplémentaires.
Le BSTFLEX Bande d'échappement composite en silicone, fibre de verre et calorifugeage silicone combine une structure d'isolation en fibre de verre avec un traitement extérieur en silicone. Le revêtement aide à contenir les fibres libres et crée une surface externe plus durable et plus propre pour les applications où un textile non traité exposé est moins souhaitable.
Ce type de construction peut être utile sur les moteurs diesel, les tuyauteries industrielles et les équipements où la durabilité et les caractéristiques de manipulation sont importantes en plus de l'isolation thermique.
Les collecteurs sont l'un des emplacements les plus courants pour la bande pour collecteur.
Les tubes primaires individuels créent une grande surface chauffée, et ils passent souvent près du câblage d'allumage, des conduites de frein et d'autres composants sensibles à la chaleur.
La bande flexible peut suivre chaque tube primaire beaucoup plus facilement qu'un écran métallique rigide.
Les collecteurs d'échappement moulés ou fabriqués peuvent également bénéficier d'un confinement thermique, en particulier dans les compartiments moteur compacts.
Cependant, les formes de collecteurs très irrégulières peuvent être mieux adaptées à une couverture isolante amovible plutôt qu'à une bande spirale conventionnelle.
Un tuyau de descente de turbocompresseur peut être l'un des composants d'échappement les plus chauds en dehors du carter de turbine lui-même.
L'utilisation d'une bande thermique d'échappement haute température autour d'un tuyau de descente peut réduire la chaleur rayonnante atteignant :
les tuyauteries d'admission ;
le câblage ;
les systèmes de freinage ;
les cloisons ;
les tunnels de transmission ;
les structures de carrosserie à proximité.
Pour les applications turbo sévères, les matériaux en basalte ou en silice sont généralement plus pertinents que la bande en fibre de verre d'entrée de gamme.
Les motos exposent les collecteurs d'échappement près du conducteur et de la carrosserie environnante.
Pour cette raison, ruban isolant pour échappement de moto est utilisé à la fois pour la gestion thermique et la protection contre le contact de surface.
Les rubans à base de fibre de verre et de basalte sont couramment choisis en fonction de la température et de l'aspect souhaité.
Les moteurs diesel et les générateurs fonctionnent souvent pendant de longues périodes sous une charge soutenue.
Dans ces systèmes, l'isolation de l'échappement sert principalement à :
la protection du personnel ;
la protection des équipements à proximité ;
le contrôle de la température du compartiment ;
la réduction de la chaleur rayonnante.
Les systèmes industriels plus importants peuvent utiliser du ruban isolant, du calorifugeage, des couvertures amovibles ou une combinaison de ces technologies.
Les deux produits isolent les composants d'échappement, mais leur construction et leur installation sont différentes.
Le ruban isolant d'échappement s'installe en enroulant une bande textile étroite autour du tuyau.
Il est le mieux adapté aux :
collecteurs ;
sections de tuyau droites et longues ;
tubes d'échappement de petit diamètre ;
raccords de collecteur ;
tuyaux de descente ;
systèmes d'échappement de moto.
Une couverture isolante d'échappement est un ensemble textile préformé conçu pour s'adapter à un composant spécifique.
Les couvertures sont plus appropriées pour :
les turbocompresseurs ;
les grands collecteurs ;
les silencieux ;
les tuyaux d'échappement de grand diamètre ;
les composants nécessitant un accès d'entretien régulier.
Si le composant doit être retiré fréquemment, une couverture réutilisable peut être plus pratique qu'une bande enroulée de manière permanente.
Un écran thermique métallique fonctionne différemment.
Au lieu de placer l'isolant directement contre le tuyau d'échappement, un écran métallique réfléchit ou bloque généralement la chaleur rayonnante grâce à une lame d'air entre le composant chaud et l'écran.
Cela rend les écrans thermiques métalliques utiles lorsque :
un flux d'air est disponible ;
le composant chaud doit rester exposé ;
l'accès pour l'entretien est important ;
l'isolation directe du tuyau n'est pas souhaitable.
La bande thermique est généralement plus facile à installer autour d'une géométrie de tuyauterie complexe, tandis qu'un écran thermique rigide peut être plus approprié pour contrôler la chaleur rayonnante directionnelle.
BSTFLEX fournit à la fois des bandes textiles et une isolation par écran thermique d'échappement, permettant d'adapter la méthode de protection thermique à l'installation réelle plutôt que de forcer chaque système à adopter la même solution.
Un processus de sélection utile commence par cinq questions.
Ne sélectionnez pas le matériau uniquement en fonction de la puissance du moteur ou du type de véhicule.
Prenez en compte à la fois :
la température de fonctionnement en continu ;
la température de pointe de courte durée.
Un moteur atmosphérique de rue, un véhicule de course turbocompressé et un générateur diesel industriel peuvent avoir des exigences thermiques très différentes.
L'acier inoxydable, l'acier doux et d'autres alliages d'échappement réagissent différemment aux cycles thermiques répétés et à l'exposition à l'humidité.
L'état du tuyau doit également être inspecté avant l'enrubannage.
Ne couvrez pas la corrosion, les fissures ou les soudures endommagées simplement pour les cacher.
Une bande étroite et flexible est utile autour :
des coudes à rayon serré ;
des petits collecteurs de moto ;
des collecteurs complexes.
Une bande plus large couvre plus rapidement les tuyaux droits, mais peut être plus difficile à positionner autour d'une géométrie complexe.
Les véhicules routiers, les équipements marins et les moteurs industriels peuvent rencontrer :
de l'eau ;
de la boue ;
du sel ;
de l'huile ;
du carburant ;
de la poussière.
Ces facteurs doivent être pris en compte lors du choix de la bande et de tout traitement de surface.
Si le tuyau ou le composant nécessite une inspection fréquente, une gaine ou une couverture amovible peut réduire le temps de maintenance.
BSTFLEX fabrique également High Velocity Jacket Exhaust System Wrap, une approche de type gaine pour les applications où l'enrubannage en spirale conventionnel n'est pas la méthode d'installation préférée.
Deux largeurs dominent de nombreuses installations automobiles :
bande de 1 pouce
Mieux adaptée pour :
tubulures de petit diamètre ;
courbes serrées ;
collecteurs de moto compacts ;
collecteurs complexes.
bande de 2 pouces
Mieux adaptée pour :
tuyaux d'échappement droits plus longs ;
collecteurs plus grands ;
tubes de descente ;
applications où une installation plus rapide est importante.
BSTFLEX fabrique également des formats de bande thermique plus larges pour les tuyaux de grand diamètre et les installations industrielles.
La largeur correcte doit donc être choisie en fonction du diamètre et de la géométrie du tuyau plutôt que de supposer qu'une bande plus large est toujours préférable.
Même la bonne bande thermique peut être peu performante si elle est mal installée.
Une installation typique implique :
L'inspection et le nettoyage du tuyau d'échappement.
La détermination du point de départ et du sens d'enroulement.
Le maintien d'un chevauchement constant.
Le travail progressif autour des courbes sans créer de grands espaces.
La fixation du début et de la fin à l'aide de colliers ou d'attaches en acier inoxydable.
La vérification des supports, capteurs et composants mobiles à proximité.
La réinspection de l'installation après les premiers cycles thermiques.
Le chevauchement exact doit suivre les spécifications du produit et les exigences de l'application.
Un chevauchement trop faible peut laisser une couverture thermique inégale.
Un chevauchement excessif consomme plus de matériau et crée une épaisseur inutile.
Il n'existe pas de longueur de rouleau unique adaptée à tous les systèmes d'échappement.
La consommation de matériau dépend de :
diamètre extérieur du tuyau ;
longueur totale du tuyau ;
largeur de la bande ;
pourcentage de chevauchement ;
nombre de courbes ;
géométrie du collecteur ;
si plusieurs couches sont nécessaires.
Pour un projet OEM ou de production, la meilleure approche consiste à calculer l'utilisation du matériau à partir d'un dessin réel, d'un échantillon de tuyau ou d'une spécification d'installation plutôt que d'estimer uniquement à partir du type de véhicule.
BSTFLEX prend en charge des largeurs et des longueurs de rouleaux personnalisées pour les projets en volume où les rouleaux de taille standard sont inefficaces.
La bande thermique est une isolation thermique efficace, mais elle a ses limites.
Elle ne remplace pas :
soudure de réparation ;
réparation de fuite d'échappement ;
remplacement de bride endommagée ;
réparation de tuyauterie structurelle ;
protection thermique appropriée autour des composants extrêmement sensibles ;
inspection de routine du système d'échappement.
Il doit être traité comme faisant partie d'un système de gestion thermique conçu.
Pour certaines installations, la meilleure solution peut combiner :
bande thermique d'échappement ;
couvertures isolantes amovibles ;
barrières réfléchissantes ;
écrans thermiques métalliques ;
gaines de protection pour le câblage et les tuyaux à proximité.
| Application d'échappement | Orientation commune des matériaux |
|---|---|
| Collecteur automobile général | Fibre de verre |
| Échappement de moto | Fibre de verre ou basalte |
| Collecteur de performance | Basalte / style titane |
| Tuyau de descente de turbo | Basalte ou silice |
| Collecteur à température extrême | Silice |
| Tuyau d'échappement industriel | Fibre de verre, silice ou composite |
| Échappement de moteur diesel | Fibre de verre, silice ou composite de silicone |
| Zone à forte abrasion | Construction renforcée ou composite |
Le choix final doit toujours être basé sur la température réelle, l'environnement et la conception de l'installation.
Pour les fabricants et les distributeurs, la spécification de la bande thermique d'échappement va au-delà du choix d'un type de fibre.
Les exigences de production peuvent inclure :
largeurs non standard ;
longueurs de rouleau spécifiques ;
emballage en marque blanche ;
couleurs personnalisées ;
identification du matériau ;
liens de fixation en acier inoxydable ;
constructions spécifiques à l'application ;
développement basé sur des échantillons.
BSTFLEX fabrique des produits de protection thermique d'échappement pour les équipementiers, les distributeurs et les applications industrielles, et peut élaborer des spécifications autour du système d'échappement au lieu de fournir uniquement des configurations fixes pour la vente au détail.
Découvrez la gamme complète BSTFLEX Exhaust and Header Heat Wrap de produits d'isolation d'échappement en fibre de verre, basalte, silice, composites et spécialités.
Une bande isolante d'échappement est une bande d'isolation tissée haute température installée directement autour des tuyaux d'échappement, des collecteurs ou des tuyaux de descente pour réduire la chaleur rayonnante et améliorer le confinement thermique.
Dans la plupart des applications automobiles et industrielles, ces termes désignent la même famille générale de produits. « Bande thermique d'échappement » met l'accent sur sa fonction d'isolation thermique, tandis que « bande d'échappement » est le terme commercial plus large.
Il n'y a pas un seul meilleur matériau. La fibre de verre convient à de nombreuses applications générales, le basalte est couramment choisi pour les systèmes à plus hautes performances, et la bande à haute teneur en silice est adaptée aux expositions à des températures plus sévères.
Oui. Les tuyaux de descente sont une application courante pour les bandes d'échappement haute température. Le matériau doit être sélectionné en fonction des températures d'échappement continues et de pointe réelles.
Généralement non. Les produits commercialisés sous le nom de bande d'échappement en titane sont couramment fabriqués à partir de fibres de basalte ou de roches volcaniques plutôt que de titane métallique.
Non. La bande thermique d'échappement standard est destinée à la gestion de la chaleur, et non à la réparation structurelle des tuyaux ou à l'obturage des fuites.
Une bande étroite est généralement plus facile à installer autour des tuyaux de petit diamètre et des coudes serrés, tandis qu'une bande plus large est plus rapide sur des tuyaux d'échappement plus grands ou plus droits.
No.10, Chuangxin North Road, Nanshan Park, Ningguo Economic and Technological Development Zone, Ningguo City, Anhui Province, China
tél/Whatsapp : 0086-15856303740
e-mail : sales@bstbraidedsleeve.com
Skype : vanesa-cheng
