Manchons de protection thermique à glisser ou à enrouler pour faisceaux de câbles automobiles

Oct 02,2026

Gaines de protection thermique à glisser vs enveloppantes pour faisceaux de câbles automobiles

Le matériau thermique n'est qu'une partie d'un système de protection thermique pour faisceaux de câbles automobiles. La gaine doit également être pratique à installer autour du faisceau lui-même.

Une simple gaine tubulaire peut être idéale lorsque le faisceau est encore en cours d'assemblage, mais elle peut devenir difficile, voire impossible, à installer une fois que les gros connecteurs, points de dérivation, clips et bornes sont montés. Dans ces situations, une gaine de protection thermique enveloppante, une construction auto-agrippante, une fermeture à pression ou une gaine auto-fermante peut offrir une solution plus pratique.

Le choix entre les conceptions à glisser et enveloppantes dépend donc de la séquence d'assemblage du faisceau, de la géométrie des connecteurs, des exigences de service, du volume de production et de l'environnement thermique.

BSTFLEX fabrique de multiples gaines de protection thermique aluminisées pour les faisceaux de câbles, tuyaux, câbles et conduites de fluides automobiles, y compris des constructions tubulaires et amovibles.

hook and loop heat sleeve

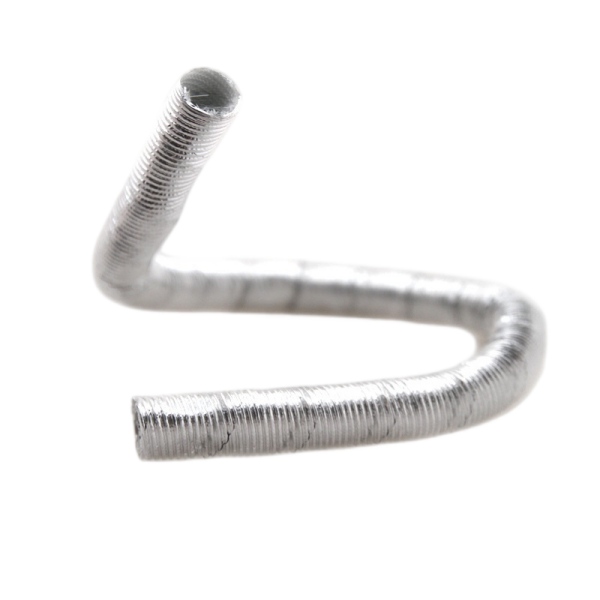

Qu'est-ce qu'une gaine de protection thermique à glisser ?

Une gaine de protection thermique à glisser est une gaine tubulaire continue installée en faisant passer le faisceau de câbles, le câble ou le tuyau à l'intérieur de la gaine.

Cette construction est généralement l'option la plus simple lorsque la gaine de protection peut être installée avant que le faisceau ne soit complètement assemblé.

Les conceptions à glisser typiques incluent :

  • Gaine en fibre de verre aluminisée tressée
  • Gaine thermique tubulaire en fibre de verre
  • Gaine réfléchissante tubulaire cousue
  • Gaine thermique multicouche
  • Gaine textile flexible haute température

Les conceptions à glisser offrent normalement une couverture continue autour du composant protégé sans couture d'ouverture ni système de fermeture externe.


Quand une gaine à glisser est-elle le meilleur choix ?

Une gaine à glisser est généralement préférée lorsque la séquence de production du faisceau permet de l'installer avant que les gros connecteurs ou bornes ne soient montés.

Les conditions typiques incluent :

  • Nouvelle production de faisceaux de câbles OEM
  • Géométrie de faisceau droite ou relativement simple
  • Petites bornes pouvant passer à travers la gaine
  • Longues sections continues nécessitant une protection thermique
  • Applications où le diamètre extérieur minimal est important
  • Applications où aucune fermeture amovible n'est requise

Pour la production à grand volume, une construction tubulaire peut également simplifier la nomenclature car il n'y a pas de bande auto-agrippante, de bouton-pression ou de fermeture à chevauchement supplémentaire.

hook and loop heat sleeve

Avantages des gaines thermiques à glisser

Couverture circonférentielle continue

Une gaine tubulaire entoure le faisceau en continu. Il n'y a pas de couture ouverte qui doit être orientée à l'opposé de la source de chaleur.

Diamètre extérieur compact

Sans attaches auto-agrippantes ni bords qui se chevauchent, une gaine à glisser peut souvent maintenir un profil fini relativement compact.

Construction simple

L'absence de système de fermeture peut réduire le nombre de composants et de caractéristiques d'assemblage dans la pièce finie.

Bonne adaptation pour la production de nouveaux faisceaux

Lorsque la protection thermique est prévue au début de la conception du faisceau, une gaine tubulaire peut être intégrée dans la séquence d'assemblage normale.


Limites des gaines à glisser

La plus grande limite est l'installation.

Si un faisceau de câbles possède déjà des connecteurs, des bornes moulées, des clips de montage ou de gros points de dérivation, ces composants pourraient ne pas passer à travers la gaine.

Une gaine tubulaire peut également être gênante lorsque la section protégée est située au milieu d'un faisceau existant et que le faisceau ne peut pas être déconnecté.

Dans ces cas, augmenter le diamètre de la gaine suffisamment pour passer par-dessus les connecteurs peut créer un ajustement excessivement lâche autour du faisceau de câbles normal.

hook and loop heat sleeve

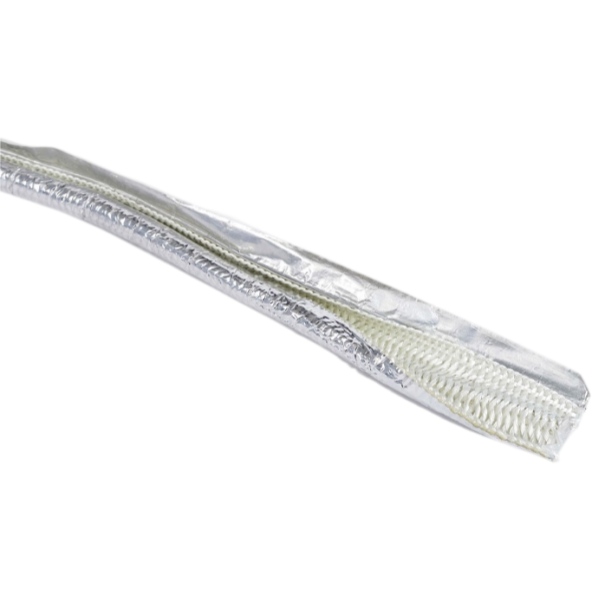

Qu'est-ce qu'une gaine de protection thermique enveloppante ?

Une gaine enveloppante s'installe en ouvrant la gaine, en la plaçant autour du faisceau de câbles ou du tuyau, puis en la fermant le long de la couture longitudinale.

Cela permet d'adapter le bouclier thermique à un composant déjà assemblé sans avoir à faire passer les connecteurs à travers un tube.

Les constructions enveloppantes peuvent utiliser :

  • Fermeture auto-agrippante
  • Boutons-pression
  • Bords auto-fermants à chevauchement
  • Clips mécaniques
  • Fermetures cousues sur mesure

Ces conceptions sont particulièrement utiles pour les travaux de modernisation, les faisceaux de câblage terminés et les assemblages de véhicules nécessitant un accès pour maintenance future.


Quand une gaine thermique enveloppante est-elle le meilleur choix ?

Une conception enveloppante doit être envisagée lorsque :

  • Le faisceau possède déjà de gros connecteurs installés
  • Le faisceau de câbles ne peut pas être déconnecté
  • La section protégée est située entre des connecteurs fixes
  • Une protection thermique doit être ajoutée lors de l'entretien du véhicule
  • La gaine peut avoir besoin d'être retirée pour inspection
  • Le faisceau contient plusieurs points de dérivation
  • Le temps d'installation est plus important que le diamètre minimal de la gaine

Pour ces applications, une gaine amovible peut considérablement simplifier l'installation par rapport au démontage du système électrique.

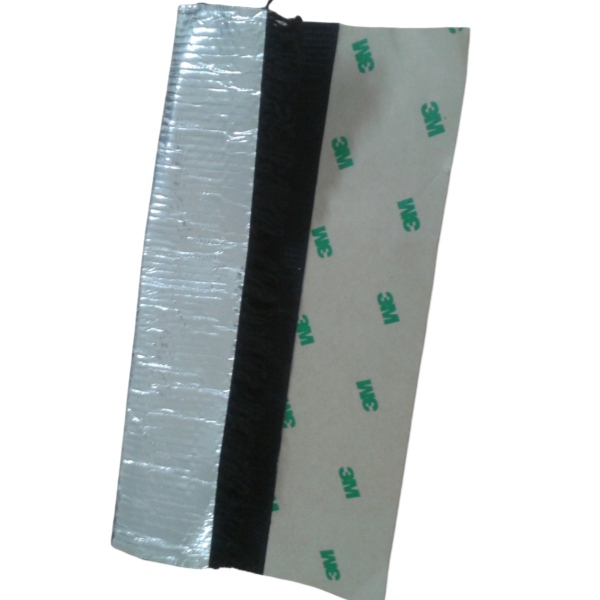

Gaines de protection thermique auto-agrippantes

Une gaine auto-agrippante est l'une des conceptions de protection thermique amovible les plus courantes.

La gaine s'ouvre sur toute sa longueur, s'enroule autour du faisceau de câbles et est fixée par une fermeture auto-agrippante haute température.

Ce type de construction est utile lorsque :

  • Les connecteurs ne peuvent pas être retirés
  • Le faisceau peut nécessiter une maintenance future
  • Le composant protégé a un diamètre relativement constant
  • Une installation rapide est requise
  • Une protection thermique de modernisation est nécessaire

BSTFLEX propose Gaine aluminisée Heat Shroud avec fermeture auto-agrippante pour les applications de fils, câbles et tuyaux exposés à la chaleur rayonnante.


Gaines de protection thermique à boutons-pression

Les boutons-pression fournissent une fermeture mécanique définie qui peut être utile dans les installations OEM répétables.

Comparés à une couture auto-agrippante, les boutons-pression créent des points de fermeture fixes le long de la gaine.

Ce type de conception peut être approprié lorsque :

  • La gaine doit être ouverte et réinstallée
  • Le client exige un emplacement de fermeture défini
  • La géométrie du manchon doit rester cohérente
  • La rétention mécanique est importante

L'espacement et le nombre de boutons-pression doivent être adaptés à la longueur du manchon, au diamètre et à la stabilité de couture requise.

wrap around heat sleeve

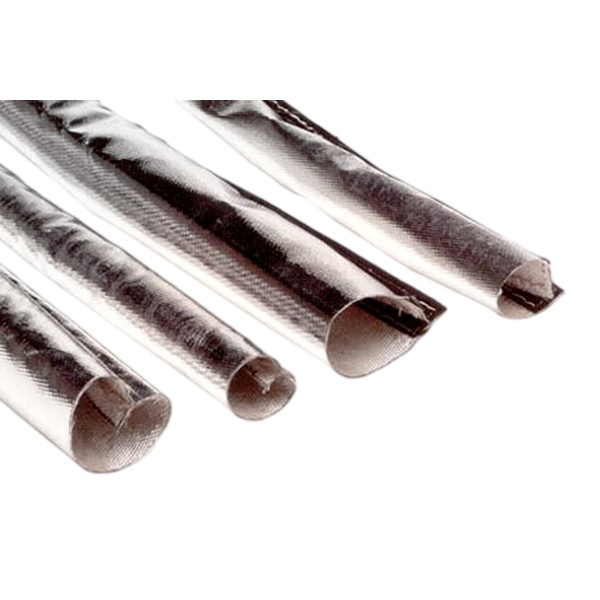

Manchons de protection thermique auto-fermants

Un manchon auto-fermant utilise des bords qui se chevauchent ou une structure préformée qui se referme naturellement autour du faisceau après l'installation.

L'installateur ouvre le manchon, place le faisceau de câbles à l'intérieur et laisse le manchon se refermer autour du composant.

Cela peut réduire les étapes d'installation car aucune bande auto-agrippante séparée ni aucun bouton-pression individuel ne doit être fixé.

Une conception auto-fermante peut convenir pour :

  • Faisceaux de câbles automobiles
  • Faisceaux de câbles de capteurs
  • Câbles électriques
  • Petits tuyaux et conduites de fluide
  • Lignes d'assemblage nécessitant une installation rapide des manchons


Comparaison entre manchon thermique coulissant et manchon enveloppant

Facteur de conception Manchon coulissant Manchon enveloppant
Moment de l'installation Idéal avant l'installation des connecteurs Peut être installé après l'assemblage du faisceau
Grands connecteurs Peut empêcher l'installation Généralement pas un problème
Utilisation en rénovation Limitée Très approprié
Couverture continue Oui Inclut une fermeture longitudinale
Diamètre extérieur Généralement plus compact Peut être plus grand au niveau de la fermeture
Accès pour entretien Nécessite généralementle retrait du manchon par l'extrémité Peut souvent être ouvert localement
Vitesse d'assemblage Rapide si intégré à la production du faisceau Rapide pour les faisceaux terminés
Composants de fermeture Normalement aucun Auto-agrippant, boutons-pression ou structure auto-fermante
Géométrie complexe du faisceau Plus difficile Plus adaptable


La fermeture affecte-t-elle la performance thermique ?

Oui, la conception de la fermeture peut influencer le système de protection thermique global.

Un manchon tubulaire offre une couverture circonférentielle ininterrompue, tandis qu'une construction enveloppante comprend une couture longitudinale. La position de la couture doit donc être prise en compte par rapport à la source de chaleur.

Dans la mesure du possible, la fermeture ne doit pas créer d'ouverture inutile directement face à la source de chaleur rayonnante la plus intense.

La largeur de chevauchement, la stabilité de la fermeture et l'ajustement du manchon peuvent tous affecter la façon dont la couche protectrice reste positionnée autour du faisceau.


Orientation vers la source de chaleur

Pour un manchon réfléchissant aluminisé, la surface réfléchissante doit rester exposée vers la source de chaleur rayonnante externe.

L'installation doit éviter :

  • De plier la couche réfléchissante vers l'intérieur
  • De laisser de grands espaces non couverts
  • De laisser la couture s'ouvrir vers la source de chaleur
  • De comprimer inutilement le manchon contre une surface chaude
  • D'installer le manchon là où les vibrations peuvent l'éloigner de la zone protégée

La position d'installation correcte peut être aussi importante que la spécification du matériau.


Lame d'air et protection contre la chaleur rayonnante

La protection thermique réfléchissante fonctionne différemment d'une isolation épaisse.

Une surface aluminisée est particulièrement utile pour réduire la chaleur rayonnante. Lorsque l'installation le permet, maintenir une séparation entre la source de chaleur, le manchon et le faisceau protégé peut améliorer l'agencement thermique global.

Si le manchon est pressé directement contre un composant très chaud, la chaleur conductrice devient plus importante et l'application peut nécessiter un système d'isolation différent ou supplémentaire.


Diamètre du faisceau de câbles et dimensionnement du manchon

Les manchons coulissants et enveloppants nécessitent tous deux une marge dimensionnelle appropriée.

La spécification doit prendre en compte :

  • Le diamètre extérieur normal du faisceau
  • Le diamètre maximal du faisceau
  • L'épaisseur locale des branches
  • Les dimensions des connecteurs
  • Le rayon de courbure requis
  • La tolérance du faisceau

Un manchon trop serré peut restreindre le mouvement du faisceau et rendre l'assemblage difficile.

Un manchon trop lâche peut se déplacer, interférer avec les composants voisins ou exposer une partie du câblage à la chaleur.

Comment la taille du connecteur modifie le choix du manchon

La géométrie du connecteur est l'un des moyens les plus rapides de déterminer si une construction coulissante est pratique.

Par exemple, un faisceau peut avoir un diamètre de faisceau normal de 18 mm mais un corps de connecteur mesurant 45 mm de large. Un manchon tubulaire dimensionné pour s'adapter au faisceau de 18 mm ne peut pas passer sur le connecteur, tandis qu'un manchon dimensionné pour le connecteur peut être inutilement surdimensionné sur le reste du faisceau.

Dans ce cas, une construction enveloppante offre généralement un ajustement plus contrôlé.


Points de dérivation et sorties

Les faisceaux de câbles se divisent souvent en deux branches ou plus.

Une gaine tubulaire standard peut protéger le tronc principal, mais le point de dérivation peut nécessiter :

  • Des gaines de dérivation séparées
  • Une découpe personnalisée
  • Des sections de protection qui se chevauchent
  • Un bouclier cousu sur mesure
  • Une barrière thermique profilée

Pour une géométrie tridimensionnelle complexe, une gaine conventionnelle peut ne plus être la solution la plus efficace.

BSTFLEX peut également fabriquer des boucliers thermiques automobiles en fibre de verre aluminisée de forme personnalisée pour les géométries irrégulières de faisceaux et de composants.


Considérations relatives à l'assemblage OEM

La meilleure gaine pour les tests de prototypes n'est pas toujours la meilleure conception pour une chaîne de montage automobile.

Pour les programmes de production, les ingénieurs doivent également évaluer :

  • Le temps d'installation par faisceau
  • Les étapes requises pour l'opérateur
  • La possibilité d'une orientation incorrecte
  • La répétabilité de la fermeture
  • La position de la gaine après l'installation
  • La méthode d'inspection
  • Le risque de déplacement de la gaine pendant le fonctionnement du véhicule

Une construction de gaine légèrement plus complexe peut réduire le temps d'assemblage total si elle permet une installation après que le faisceau soit terminé.


Applications de modernisation et de service

La protection thermique en post-équipement présente un problème différent de la production de faisceaux OEM.

Le véhicule est déjà assemblé et le faisceau protégé peut être difficile à déconnecter sans retirer plusieurs composants.

Pour cette raison, les applications de modernisation privilégient généralement :

  • Les gaines auto-agrippantes
  • Les gaines à fermeture par bouton-pression
  • Les gaines auto-fermantes
  • Les boucliers réfléchissants enveloppants

La capacité d'installer la gaine thermique sans déconnecter les fils, câbles ou tuyaux peut réduire considérablement la main-d'œuvre d'entretien.


Choisir la construction correcte selon l'application

Application Recommandation de point de départ
Nouveau faisceau de câbles avant l'installation des connecteurs Gaine thermique tubulaire à glisser
Faisceau fini avec de grands connecteurs Gaine enveloppante
Faisceau nécessitant une inspection répétée Gaine auto-agrippante
Assemblage OEM nécessitant une fermeture mécanique définie Gaine à fermeture par bouton-pression
Installation rapide autour des faisceaux de câbles Gaine auto-fermante
Géométrie irrégulière de branchement ou de connecteur Bouclier thermique de forme personnalisée
Chaleur rayonnante élevée près de l'échappement Construction réfléchissante aluminisée


Gaines coulissantes et enroulables pour faisceaux de transmission

Les faisceaux de câbles de transmission sont un bon exemple de l'importance de la conception de l'installation.

Si la gaine de protection est installée pendant la production du faisceau avant que tous les connecteurs ne soient montés, une construction tubulaire peut être pratique.

Si une protection thermique est ajoutée une fois le faisceau terminé, la géométrie du connecteur peut nécessiter une gaine amovible.

Pour des considérations techniques plus détaillées, voir Gaine de protection thermique pour faisceau de câbles de transmission : conception et exigences thermiques.


Le choix du matériau reste important

La conception de l'installation ne remplace pas une sélection appropriée des matériaux.

Une gaine coulissante et une gaine enroulable peuvent toutes deux être fabriquées à partir de différents matériaux thermiques.

Selon l'application, les options peuvent inclure :

  • Fibre de verre aluminisée
  • Fibre de verre
  • Fibre de verre enduite de silicone
  • Fibre de basalte
  • Fibre de silice
  • Composites thermiques multicouches

Pour les applications dominées par la chaleur rayonnante de l'échappement, les constructions aluminisées sont particulièrement utiles car la surface extérieure réfléchissante aide à réduire l'énergie rayonnante atteignant le faisceau.


Comment spécifier une gaine de protection thermique enroulable

Lors de la demande d'une gaine amovible personnalisée, fournissez :

  • Diamètre extérieur du faisceau
  • Longueur protégée
  • Dimensions du connecteur
  • Emplacements des branches
  • Type de source de chaleur
  • Température de la source de chaleur
  • Dégagement minimal
  • Type de fermeture préféré
  • Largeur de chevauchement requise
  • Exigences de service
  • Quantité annuelle
  • Dessin ou spécification OEM

Les photographies du faisceau installé sont particulièrement utiles pour les applications de modernisation car elles montrent le dégagement disponible et les obstacles autour du composant.


Fabricant de gaines thermiques automobiles sur mesure

BSTFLEX fabrique des composants de protection thermique à glisser, cousus, enveloppants, auto-agrippants, à fermeture par pression et à fermeture automatique pour les faisceaux de câbles, câbles, tuyaux et conduites de fluides automobiles.

Les applications vont de la fourniture de gaines réfléchissantes standard aux composants OEM personnalisés développés autour de dimensions de faisceau, connecteurs, branches et exigences d'installation spécifiques.

Pour un aperçu plus large des matériaux et conceptions de protection thermique pour faisceaux automobiles, voir Gaines de protection thermique pour faisceaux de câbles automobiles : matériaux, conceptions et applications.

Pour les options de gaines réfléchissantes, consultez la catégorie Gaine de protection thermique aluminisée.


Foire aux questions

Quelle est la différence entre une gaine thermique à glisser et une gaine enveloppante ?

Une gaine à glisser est un tube continu qui doit passer par-dessus le faisceau de câbles ou le câble. Une gaine enveloppante s'ouvre sur toute sa longueur et peut être installée autour d'un composant déjà assemblé.

Quelle gaine thermique est la meilleure pour un faisceau de câbles existant ?

Une gaine enveloppante, auto-agrippante, à fermeture par pression ou à fermeture automatique est normalement plus pratique lorsque les connecteurs sont déjà installés et que le faisceau ne peut pas être déconnecté.

Une gaine thermique à glisser est-elle thermiquement meilleure ?

Une gaine tubulaire offre une couverture continue sans fermeture longitudinale, mais la performance thermique réelle dépend du matériau, de la construction de la gaine, de l'ajustement, de l'entrefer, de la température de la source de chaleur et de l'installation. Le type de gaine ne doit pas être sélectionné uniquement en fonction de la méthode de fermeture.

Une gaine thermique peut-elle être installée sans déconnecter le câblage ?

Oui. Les conceptions enveloppantes sont particulièrement utiles lorsque le câblage, les tuyaux ou les câbles nécessitent une protection thermique sans déconnecter l'assemblage existant.

À quoi sert une gaine thermique auto-agrippante ?

Elle est couramment utilisée pour les faisceaux de câbles, câbles et tuyaux terminés qui nécessitent une protection thermique amovible ou de modernisation. La gaine peut être ouverte, enroulée autour du composant et fermée sur toute sa longueur.

Qu'est-ce qu'une gaine thermique à fermeture automatique ?

Une gaine à fermeture automatique s'ouvre pour accepter le faisceau de câbles, puis se referme autour de lui grâce à une structure chevauchante ou préformée. Elle peut permettre une installation plus rapide sans fermeture auto-agrippante séparée.

BSTFLEX peut-il fabriquer des diamètres et des longueurs sur mesure ?

Oui. Le diamètre de la gaine, la largeur à plat, la longueur de coupe, la construction du matériau, le système de fermeture, les couches d'isolation et d'autres dimensions peuvent être produits selon les spécifications du composant et du client.

Quelle gaine doit être utilisée près d'un collecteur d'échappement ?

Lorsque la chaleur rayonnante du collecteur d'échappement est le problème principal, une construction réfléchissante aluminisée est souvent un point de départ approprié. La sélection finale doit prendre en compte la température de la source de chaleur, le dégagement, la température requise du faisceau et la possibilité d'un contact direct.

Abonnez-vous à notre newsletter
Inscrivez-vous à notre promotion mensuelle et recevez nos dernières nouveautés produits !
envoyer un message
envoyer un message
Si vous êtes intéressé par nos produits et souhaitez en savoir plus, laissez un message ici, nous vous répondrons dès que possible.

domicile

des produits

à propos

Contactez
