Comment les écrans thermiques en acier inoxydable gaufré améliorent la résistance et le contrôle thermique
Les écrans thermiques en acier inoxydable gaufré sont largement utilisés dans les systèmes d'échappement automobiles car ils offrent bien plus qu'une simple protection des composants chauds. Une structure gaufrée bien conçue contribue à améliorer la rigidité, assure une régulation thermique stable, réduit les déformations dues aux vibrations et protège les durites, le câblage, les panneaux de carrosserie et les pièces sensibles du compartiment moteur contre la chaleur rayonnante intense. Pour les constructeurs, les préparateurs et les spécialistes de la performance, l'acier inoxydable gaufré représente souvent un choix plus pratique et durable qu'un écran métallique plat dans les environnements d'échappement à haute température.
Chez BSTFLEX, nous fabriquons écrans thermiques automobiles Nous proposons des solutions d'isolation thermique sur mesure pour les systèmes d'échappement, les turbocompresseurs, les convertisseurs catalytiques, les tabliers et les soubassements. Ces solutions sont fabriquées en acier inoxydable, en aluminium et en alliages haute température. Elles sont destinées aux constructeurs automobiles, au marché de la rechange et aux projets de performance.

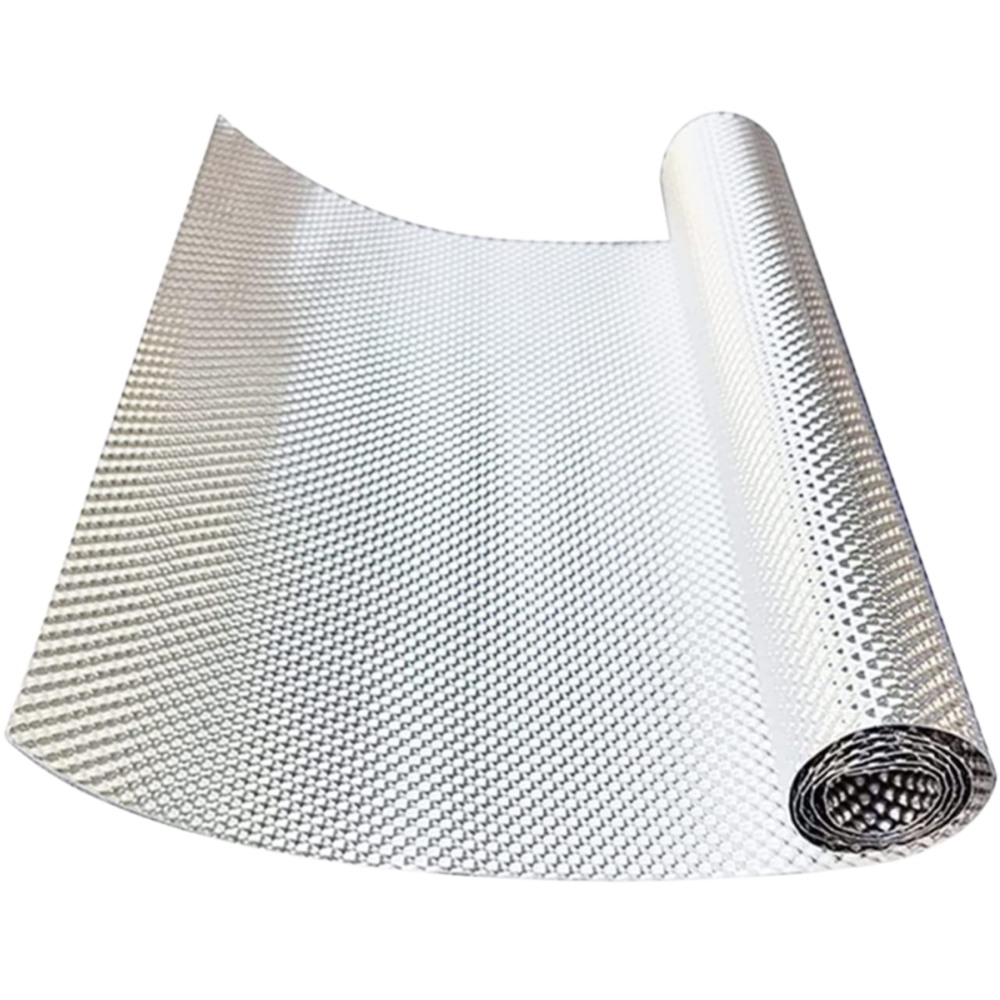

Un écran thermique en acier inoxydable gaufré est une barrière thermique métallique moulée, fabriquée à partir d'une feuille ou d'un film d'acier inoxydable présentant des motifs en relief. Ces motifs peuvent inclure des alvéoles, des perles, des textures, des ondulations ou d'autres caractéristiques de surface. Le gaufrage n'a pas qu'une fonction esthétique. Il sert principalement à améliorer la rigidité structurelle, à optimiser le comportement de l'entrefer autour des composants chauds et à assurer une gestion thermique plus fiable dans les environnements exigeants.
Comparée à une tôle plate, une protection gaufrée offre généralement de meilleures performances lorsque la pièce est soumise à des vibrations, à des cycles thermiques répétés, à la proximité de la chaleur d'échappement et aux contraintes d'installation. C'est pourquoi l'acier inoxydable gaufré est un choix courant pour le blindage des tuyaux d'échappement, des silencieux, des convertisseurs catalytiques, de la zone du turbocompresseur et pour la protection thermique du compartiment moteur.
Dans le secteur automobile, un écran thermique est constamment exposé à bien plus que la simple température. Il subit également des vibrations, des pulsations de pression, des chocs routiers, des flux d'air, l'humidité, la corrosion et des cycles thermiques prolongés. Si sa structure est trop fragile, il risque de se déformer excessivement, de se fissurer au niveau des points de fixation ou de ne plus disposer de l'espace d'air nécessaire à une protection thermique efficace.
C’est pourquoi la résistance du blindage n’est pas un aspect secondaire. Elle influe directement sur sa durée de vie, sa stabilité et ses performances de dissipation thermique. Une structure de blindage plus robuste contribue à maintenir sa forme en conditions réelles d’utilisation et assure une protection thermique plus constante dans le temps.
Le principal avantage structurel du gaufrage réside dans l'augmentation de la rigidité. Lorsqu'une tôle d'acier inoxydable est gaufrée, le profil de surface obtenu la rend plus résistante à la flexion et à l'écrasement qu'une tôle plate de même épaisseur. Ceci permet aux fabricants de concevoir un écran thermique plus léger sans compromettre sa stabilité mécanique.
Le gaufrage peut également être utile de la manière suivante :
Pour les zones de chaleur d'échappement et de turbocompresseur, cette rigidité accrue est particulièrement précieuse car la géométrie du bouclier doit souvent suivre des contours étroits tout en maintenant un dégagement suffisant par rapport aux surfaces chaudes et aux composants voisins.
Le gaufrage ne modifie pas la gestion de la chaleur par un seul mécanisme. Il améliore plutôt le contrôle thermique grâce à plusieurs effets interactifs.
Un écran thermique est plus efficace lorsque sa structure reste conforme à sa conception. Si l'écran se déforme ou s'affaisse vers la source de chaleur, l'espace thermique peut se réduire et le transfert de chaleur local augmenter. Une structure gaufrée plus rigide contribue à préserver la géométrie d'installation prévue, ce qui garantit une protection thermique plus fiable sur le long terme.
Les reliefs permettent de maintenir un jeu minimal et un espacement structurel adéquat dans certaines conceptions de blindage. Dans de nombreuses applications, un espace d'air emprisonné ou contrôlé contribue à une meilleure isolation, l'air faisant office de barrière thermique. Ceci est particulièrement important lorsque le blindage est monté à proximité d'un tuyau d'échappement, d'un convertisseur catalytique ou d'un silencieux.
Les écrans thermiques automobiles doivent rester fonctionnels même après une exposition répétée à des températures élevées. Les structures en acier inoxydable embouti sont souvent plus adaptées que les tôles plates pour conserver leur géométrie fonctionnelle dans des environnements thermiques exigeants, notamment lorsque les vibrations et la chaleur agissent de concert.
L'acier inoxydable est largement utilisé pour les écrans thermiques gaufrés car il allie résistance aux hautes températures, robustesse mécanique, résistance à la corrosion et grande facilité de mise en œuvre. Dans les systèmes d'échappement, ces propriétés sont essentielles.
Les principaux avantages de l'acier inoxydable sont les suivants :
En fonction de la zone de chauffe et des exigences du projet, différentes nuances peuvent être sélectionnées. Pour les environnements plus extrêmes, des alliages plus performants peuvent également être envisagés, tels que… Écran thermique en alliage 625 Inconel .
Un écran thermique plat peut encore s'avérer utile dans certaines applications de barrière moins exigeantes ou plus simples, notamment lorsque le coût et la complexité de fabrication doivent être minimisés. Cependant, pour de nombreuses applications d'échappement automobile, l'acier inoxydable gaufré offre une solution technique globale plus robuste.
| Fonctionnalité | Écran thermique en acier inoxydable gaufré | Écran thermique plat |
|---|---|---|
| Rigidité structurelle | Plus haut | Inférieur |
| Résistance à la déformation | Meilleure résistance aux vibrations et aux cycles thermiques | Plus susceptible de se plier ou de se déformer |
| Durabilité dans les zones d'échappement | Fort | Dépend de l'application |
| Stabilité de l'ajustement | Plus constant au fil du temps | Peut diminuer si le panneau bouge ou se déforme. |
| Utilisation dans des formes complexes | Très approprié | Limité dans certaines configurations prédéfinies |
Les écrans thermiques en acier inoxydable gaufré sont utilisés dans de nombreux domaines automobiles soumis à des températures élevées, notamment :
Pour des solutions système plus globales, vous pouvez également consulter notre gamme complète de produits de protection thermique pour l'automobile .
L'acier inoxydable gaufré est généralement un excellent choix lorsque l'application exige un équilibre entre résistance à la chaleur, résistance mécanique, résistance à la corrosion et stabilité des pièces profilées. Il est particulièrement utile lorsque :
Si le niveau de chaleur est extrême et dépasse la plage de fonctionnement des constructions standard en acier inoxydable, des barrières en alliage de qualité supérieure peuvent être plus appropriées. Dans ce cas, une solution telle que… Écran thermique en alliage 625 Inconel peut être évalué.
Les exigences en matière de protection thermique sur mesure varient selon la plateforme, le lieu d'installation, la température cible, l'espace disponible, le mode de montage et les attentes en matière de durabilité. BSTFLEX propose des solutions sur mesure basées sur des plans, des échantillons ou des spécifications de performance.
Les options personnalisées peuvent inclure :
Si vous commandez une pièce sur mesure, les informations les plus utiles pour établir un devis comprennent la position d'application, l'exposition à la température, les dimensions, la forme, la méthode d'installation, la quantité souhaitée et la disponibilité d'un dessin ou d'un échantillon.
Les écrans thermiques en acier inoxydable gaufré améliorent la résistance et le contrôle thermique, car le gaufrage leur confère une structure plus rigide et stable, optimisant ainsi leurs performances dans les conditions réelles rencontrées autour des systèmes d'échappement automobiles. Comparés aux écrans métalliques plats, les modèles gaufrés offrent généralement une meilleure résistance aux vibrations, à la déformation et aux cycles thermiques prolongés, tout en assurant une performance de barrière thermique plus constante.
Pour les systèmes d'échappement, les turbocompresseurs, les convertisseurs catalytiques, les silencieux, les tabliers et les soubassements, l'acier inoxydable gaufré demeure l'un des choix les plus pratiques et fiables pour la protection thermique automobile. Si votre projet nécessite une solution sur mesure, BSTFLEX propose des solutions embouties, formées et adaptées à chaque application. bouclier thermique automobile développement pour les plateformes standard et haute température.
Un écran thermique gaufré est généralement plus résistant et plus rigide qu'un écran plat fabriqué dans le même matériau de base. Cela lui permet de mieux résister aux vibrations, de conserver sa forme et d'assurer une protection thermique plus stable dans les applications automobiles à haute température.
Cela dépend de l'application. L'acier inoxydable est souvent privilégié lorsqu'une résistance structurelle élevée, une grande durabilité et une bonne résistance aux conditions d'échappement difficiles sont requises. L'aluminium peut être choisi lorsque le poids et la réflectivité sont les principaux critères.
Ils sont couramment utilisés autour des tuyaux d'échappement, des convertisseurs catalytiques, des silencieux, des zones de turbo, des cloisons pare-feu, des planchers et des parties inférieures du véhicule où les pièces voisines doivent être protégées de la chaleur.
Oui. Des écrans thermiques gaufrés sur mesure peuvent être produits selon les dessins, les échantillons, les températures d'application, l'espace d'installation, les exigences de montage et les besoins en quantité.
Lorsque l'environnement implique des températures plus extrêmes, une corrosion agressive ou des exigences de durabilité particulièrement élevées, une solution en alliage plus performante comme l'alliage 625 peut être plus appropriée.
