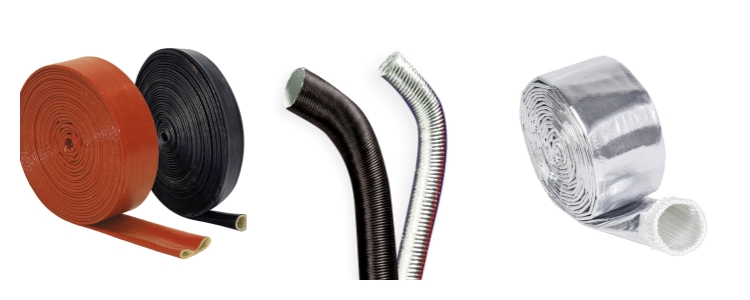

Isolation thermique de la conduite de carburant Protège les durites et conduites rigides de carburant contre la chaleur rayonnante, les flux d'air chaud et l'abrasion, contribuant ainsi à réduire l'accumulation de chaleur, à améliorer la fiabilité et à diminuer les risques de dommages thermiques dans les compartiments moteur exigus. Si votre circuit passe à proximité de l'échappement, du turbo, du collecteur d'admission ou d'autres zones chaudes, un système dédié est nécessaire. écran thermique de la conduite de carburant (généralement une gaine de protection thermique) est l'une des améliorations les plus efficaces que vous puissiez apporter.

BSTFLEX fabrique plusieurs structures de manchons qui peuvent être utilisées comme Isolation thermique des conduites de carburant Consultez toutes les options ici : Manchon de protection thermique et de chaleur (Options de protection thermique pour conduite de carburant) .

Pourquoi l'isolation thermique des conduites de carburant est importante

• Réduit l'absorption de chaleur : limite l'absorption de chaleur rayonnante provenant des composants chauds de l'échappement et du turbocompresseur.
• Améliore la fiabilité : protège les revêtements des conduites de carburant contre le vieillissement accéléré, les fissures et le durcissement.
• Prévient les dommages causés par l'abrasion : Les points de passage situés près des pinces/supports sont des zones de défaillance fréquentes.
• Favorise des emballages plus sûrs : permet de maintenir une marge de sécurité plus importante lorsque les dégagements sont limités.

Principes de base de la protection thermique des conduites de carburant : modes de chauffe susceptibles d’endommager les conduites de carburant

La plupart des problèmes de conduites de carburant à proximité des zones chaudes sont dus à une combinaison de facteurs :

• Chaleur rayonnante : Énergie thermique émise par les gaz d'échappement, les collecteurs, les carters de turbo et les tuyaux de descente.
• Convection : Circulation d'air chaud dans les compartiments moteur et sous le châssis.
• Contact par conduction/frottement : Les vibrations peuvent entraîner le contact de la conduite ou du manchon avec les supports et les bords, créant ainsi des points chauds et de l'usure.

Règle de sélection : choisissez votre écran thermique de la conduite de carburant basé sur (1) le type de chaleur, (2) le dégagement et (3) le risque d'abrasion.

Comment choisir l'isolation thermique des conduites de carburant (guide pratique de sélection)

1) Si le problème principal est la chaleur rayonnante près de l'échappement/du turbo

Choisissez une gaine thermique réfléchissante conçue pour réduire l'apport de chaleur par rayonnement. Les gaines réfléchissantes sont couramment utilisées pour le passage des conduites de carburant à proximité des composants d'échappement car elles limitent l'accumulation de chaleur sans ajouter d'épaisseur excessive.

Commencez par les options ci-dessous : catégorie de manchons de protection thermique .

2) Si le problème est à la fois dû à la chaleur et à l'abrasion au niveau des pinces/supports

Si le câble frotte contre des supports ou des arêtes vives, la résistance à l'abrasion devient aussi importante que l'isolation thermique. Choisissez une gaine tressée plus résistante ou une gaine renforcée et fixez les extrémités pour éviter tout déplacement lors des variations de température.

Découvrez ici les options résistantes à l'abrasion : Gaines de protection thermique pour la protection thermique des conduites de carburant .

3) Si vous avez besoin d'une capacité de protection contre l'incendie (zones critiques)

Pour les zones de traçage à haut risque où une protection contre les flammes est requise, utilisez une gaine coupe-feu conçue pour une exposition extrême. Cette solution est souvent préconisée lorsque les canalisations traversent des zones thermiques sévères ou lorsque les exigences en matière de contrôle des risques sont plus élevées.

Voir les options de manchons résistants au feu dans : manchons de protection thermique pour conduites de carburant .

4) Si le dégagement est extrêmement réduit

Dans les espaces restreints, une gaine plus fine peut s'avérer la meilleure solution. Évitez tout surdimensionnement inutile et utilisez une fixation appropriée afin que la gaine reste bien en place et ne frotte pas contre les pièces environnantes.

Conseils d'installation (ce qui fonctionne dans les véhicules réels)

• Maintenez un dégagement suffisant autant que possible : Les écrans radiants sont plus efficaces avec un espace d'air.
• Sécurisez les deux extrémités : Utiliser des colliers de serrage/attaches pour empêcher le déplacement du manchon lors des cycles de vibration et de température.
• Protéger les points de frottement : Si les supports sont trop proches, ajoutez une couche extérieure plus résistante ou modifiez le routage.
• Inspecter après les cycles de chauffe : revérifier la rétention après les exécutions initiales.

Liste de contrôle pour la demande de prix (copier/coller)

• Type de ligne : Conduite de carburant / conduite de retour / conduite de vapeur (EVAP) / circuit combiné
• Construction de lignes : Tuyau en caoutchouc / tuyau tressé / conduite rigide / mixte
• Source de chaleur à proximité : échappement / collecteur / turbo / tuyau de descente / flux d'air chaud
• Autorisation: Distance minimale à la partie chaude ____ mm / ____ pouces
• Points d'abrasion : supports / pinces / bords (oui/non + photos)
• Dimensions nécessaires : diamètre extérieur de la ligne ____ ; longueur du manchon ____ ; quantité ____
• Environnement: Exposition à l'huile / éclaboussures / poussière / mouvement
• Quantité: prototype ou volume de production, date de livraison prévue

FAQ

Quel est le meilleur écran thermique pour conduite de carburant ?

Le meilleur écran thermique de la conduite de carburant Cela dépend du risque principal : chaleur rayonnante, abrasion ou exigences de protection contre les flammes. Pour un passage à proximité d'une sortie d'échappement, une gaine réfléchissante est courante. En cas de frottement avec des colliers ou des supports, choisissez une gaine plus résistante à l'abrasion. Pour les zones à risque critique, spécifiez une gaine coupe-feu.

Dois-je choisir l'isolation thermique de la conduite de carburant en fonction du diamètre intérieur ou extérieur du tuyau ?

La taille des manches est généralement déterminée par diamètre extérieur (DE) de la ligne ou du faisceau. Choisissez un diamètre intérieur de gaine qui permette une installation sans jeu excessif (qui peut entraîner des frottements et des migrations).

Quel dégagement dois-je respecter par rapport aux composants d'échappement ?

Un dégagement plus important est toujours préférable. Lorsque le dégagement est limité, utilisez une structure de manchon plus performante et fixez-la de manière à ce qu'elle ne puisse pas entrer en contact avec des arêtes vives ou des pièces chaudes sous l'effet des vibrations.

Un seul manchon peut-il servir pour les conduites de carburant, d'huile et de liquide de refroidissement ?

De nombreuses gaines thermiques peuvent protéger différents types de conduites, mais le choix optimal dépend de l'exposition aux fluides, de la température, du risque d'abrasion et de l'environnement du réseau. Partagez des photos et les détails de vos conduites pour obtenir une recommandation rapide.

Besoin d'aide pour choisir l'isolation thermique de vos conduites de carburant ?

Envoyez-nous des photos de votre zone de passage de conduite (surtout près de l'échappement/du turbo), les mesures de dégagement et le diamètre extérieur de la conduite. Nous vous recommanderons la meilleure solution. Isolation thermique de la conduite de carburant manchon et fournir un devis rapide.

Demander un devis | Voir les manchons de protection thermique de la conduite de carburant
