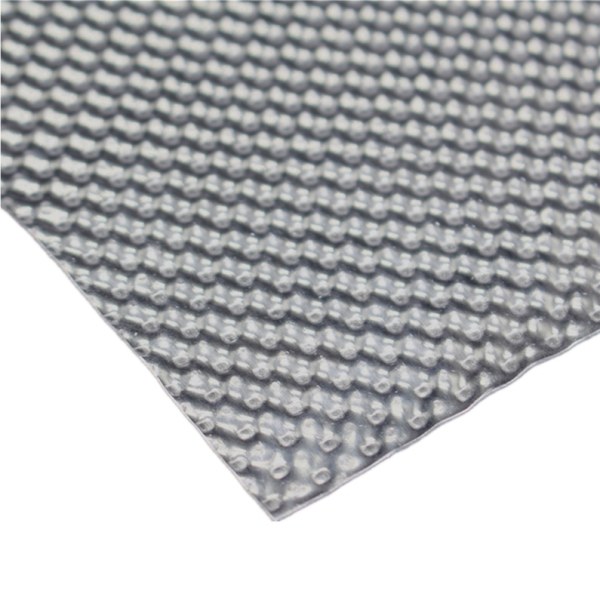

Un écran thermique en aluminium gaufré Il s'agit d'un composant de gestion thermique fabriqué à partir d'une feuille d'aluminium pressée mécaniquement en relief. Ces motifs sont conçus pour améliorer les performances thermiques, la stabilité structurelle et le contrôle du flux d'air dans les environnements à haute température.
Contrairement aux tôles d'aluminium lisses, les surfaces gaufrées présentent une géométrie contrôlée. Cette géométrie accroît la rigidité et crée des micro-poches d'air qui contribuent à réduire le transfert de chaleur. De ce fait, les écrans thermiques en aluminium gaufré sont largement utilisés lorsque la réduction du poids, la réflexion de la chaleur et la durabilité sont des critères essentiels.
Des systèmes d'échappement aux boîtiers industriels, les solutions de protection thermique en aluminium gaufré sont conçues pour équilibrer performance, coût et fiabilité à long terme.
Les motifs en relief diffusent la chaleur rayonnante et limitent la conduction directe. Il en résulte une meilleure réflexion de la chaleur et une baisse de la température de surface des composants protégés.
Le gaufrage renforce les tôles d'aluminium sans en augmenter l'épaisseur. Cela permet à des matériaux plus fins d'atteindre une rigidité supérieure, rendant les écrans thermiques en aluminium gaufré idéaux pour les systèmes légers.
L'aluminium résiste naturellement à l'oxydation et à la corrosion. Associé au gaufrage, ce matériau conserve sa forme et ses performances même après des cycles thermiques répétés.
Dans les applications soumises à des vibrations constantes, comme les véhicules et les machines, les écrans thermiques en aluminium gaufré offrent une meilleure résistance à la fatigue et à la résonance que les plaques plates.
Le secteur automobile est l'un des plus gros utilisateurs de protections thermiques en aluminium gaufré. Les domaines d'installation courants comprennent :
Collecteurs d'échappement
Silencieux et convertisseurs catalytiques
Systèmes de turbocompresseur
protection thermique du soubassement
En réfléchissant la chaleur loin des composants sensibles, les écrans thermiques en aluminium gaufré améliorent la sécurité, l'efficacité et la durée de vie des composants.
En milieu industriel, les écrans thermiques en aluminium gaufré protègent à la fois les équipements et le personnel. Exemples d'utilisation :
Systèmes de tuyauterie à haute température
équipement de production d'énergie
Fours et chambres thermiques
Boîtiers mécaniques à proximité des sources de chaleur
Les appareils électroménagers et commerciaux utilisent des écrans thermiques en aluminium gaufré pour maintenir des températures de fonctionnement sûres dans des espaces réduits, notamment dans les fours, les radiateurs et les unités de climatisation.
Les différents motifs de gaufrage répondent à différents besoins techniques. Le choix du motif approprié dépend des exigences thermiques, mécaniques et esthétiques.
| Motif en relief | Avantage fonctionnel |
|---|---|
| Motif en losange | Force équilibrée et réflexion de la chaleur |
| Motif ondulé | Amélioration du flux d'air et de la résistance aux vibrations |
| Motif en nid d'abeille | Rigidité maximale pour un poids minimal |
| Géométrie personnalisée | Optimisation spécifique à l'application |
Chaque motif influence la manière dont le bouclier thermique en aluminium gaufré interagit avec la chaleur, le flux d'air et les contraintes mécaniques.
Un écran thermique en aluminium gaufré peut être fabriqué à partir de divers alliages d'aluminium, en fonction des exigences de performance.
Aluminium 3003 : Excellente formabilité et performances thermiques
Aluminium 5052 : Résistance et résistance à la corrosion supérieures
Aluminium 8011 : Rentable pour les applications à grand volume
0,3 mm – Léger et flexible
0,6 mm – Usage industriel et automobile standard
1,0 mm et plus – Protection thermique renforcée
Le choix de l'alliage et de l'épaisseur appropriés garantit le bon fonctionnement du bouclier thermique en aluminium gaufré dans des conditions d'utilisation optimales.
La production d'un écran thermique en aluminium gaufré comprend plusieurs étapes contrôlées :
Préparation des feuilles – Les bobines ou feuilles d'aluminium sont nettoyées et préparées
Procédé de gaufrage – Des rouleaux de précision créent des motifs en relief uniformes
Découpe et formage – La pièce est façonnée par découpe, estampage ou pliage CNC
Amélioration de surface Des revêtements ou des couches réfléchissantes optionnels peuvent être ajoutés.
Inspection et essais – Contrôles de qualité dimensionnels et visuels
Ce processus garantit la cohérence, la précision des performances et l'adaptabilité à la production de masse.
Un écran thermique en aluminium gaufré bien conçu assure une protection thermique constante sur une large plage de températures.
Réfléchit un pourcentage élevé de chaleur rayonnante
Maintient sa stabilité lors de cycles répétés de chauffage et de refroidissement.
Résiste à la fissuration, au gauchissement et à la dégradation de surface
Dans de nombreuses applications, les écrans thermiques en aluminium gaufré fonctionnent efficacement à des températures allant jusqu'à 500–600 °C, selon le choix de l'alliage et la méthode d'installation.
Les produits standard ne répondent pas toujours aux exigences spécifiques d'un projet. Les solutions de protection thermique en aluminium gaufré sur mesure permettent aux ingénieurs d'optimiser les performances pour des conditions particulières.
Motifs de gaufrage sur mesure
Constructions multicouches
matériaux d'isolation intégrés
Géométries complexes et caractéristiques de montage
Les conceptions sur mesure sont particulièrement précieuses pour les équipementiers et les intégrateurs de systèmes qui recherchent une efficacité thermique améliorée et des agencements compacts.
Lors du choix d'un écran thermique en aluminium gaufré, tenez compte des facteurs suivants :
Comprendre la plage de températures, la direction de la chaleur et la durée d'exposition.
Tenir compte des vibrations, de l'humidité, des produits chimiques et des contraintes d'espace.
Les secteurs automobile et industriel exigent souvent le respect de normes spécifiques.
Un fournisseur fiable doit offrir une expertise en matière de matériaux, un contrôle qualité constant et un service de personnalisation.
Le gaufrage améliore la rigidité, réduit le transfert de chaleur et renforce la résistance aux vibrations sans augmenter le poids.
Dans de nombreuses applications, oui. La durabilité de l'aluminium permet une utilisation à long terme s'il n'est pas endommagé physiquement.
Oui. Les conceptions multicouches avec support isolant sont courantes dans les environnements à chaleur extrême.
Oui. La résistance à la corrosion de l'aluminium les rend adaptés à une utilisation en extérieur et dans des conditions difficiles.
L'épaisseur dépend de l'exposition à la température, des contraintes mécaniques et des limites de poids.
Absolument. Le gaufrage convient parfaitement aussi bien aux petites séries qu'à la production en grande série.
Un écran thermique en aluminium gaufré Cette solution éprouvée de gestion thermique s'applique aux applications automobiles, industrielles et commerciales. Son efficacité thermique, sa légèreté, sa robustesse et sa flexibilité de conception en font un excellent choix pour relever les défis modernes de la gestion thermique.
En choisissant le matériau, le motif de gaufrage et le fournisseur adéquats, les entreprises peuvent obtenir une protection thermique fiable tout en optimisant les performances et les coûts. Qu'ils soient standard ou sur mesure, les écrans thermiques en aluminium gaufré contribuent grandement à améliorer la sécurité, l'efficacité et la durée de vie des produits.
