Inspection de la couverture thermique de turbo : quand remplacer une couverture anti-éclatement de turbo

Une couverture de sécurité pour turbo qui s'adapte encore autour du carter de compresseur n'est pas automatiquement prête à être remise en service. Avant de la réinstaller, vérifiez son état, ce qui s'est produit lors de la dernière période d'utilisation et si l'ensemble complet correspond toujours à sa configuration documentée.

Retirez du service une couverture de sécurité pour turbo en présence de signes d'impact de fragments, de renforts endommagés, de points de fixation défectueux ou de matériel de retenue défectueux.Une contamination suspectée, une exposition à une chaleur inhabituelle ou un historique de service incertain nécessitent également un examen avant toute utilisation ultérieure. Une enveloppe externe intacte n'est pas une preuve de performance de confinement.

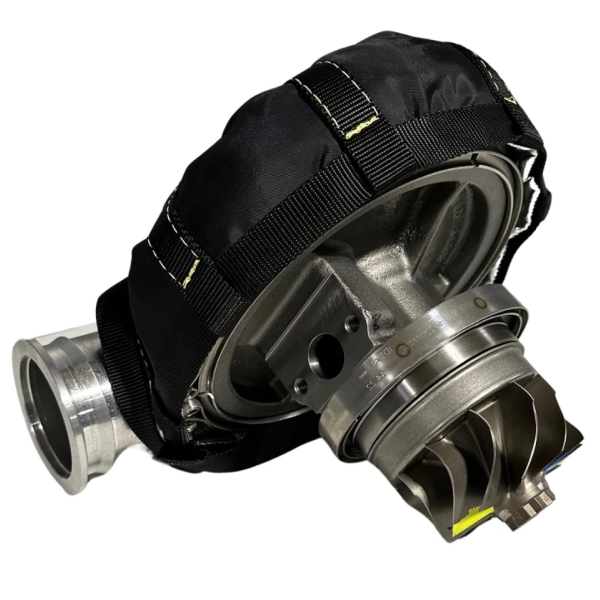

Ce guide concerne le côté compresseur de la BSTFLEX Turbo Safety Blanket, également décrite comme une couverture anti-éclatement pour turbo ou une couverture de confinement pour turbo. Les vérifications ci-dessous constituent un cadre d'inspection général, et non un substitut aux instructions, aux tests ou aux exigences d'approbation qui s'appliquent au produit exact.

Commencez par l'historique de service

Avant d'examiner le tissu, établissez pourquoi la couverture a été retirée. L'entretien de routine du turbocompresseur, un changement de carter de compresseur, une fuite d'huile et une défaillance du compresseur sont des situations différentes. Consignez la raison plutôt que de traiter chaque couverture retirée comme une pièce de rechange réutilisable.

Conservez ensemble l'identification du produit, la date d'installation, les notes d'inspection précédentes et toutes les dates d'examen applicables. Des photographies de l'installation d'origine sont des références utiles pour la couverture et la retenue. Pour une couverture usagée dont les dossiers sont manquants, demandez au fabricant quelles informations sont nécessaires pour établir son identité et son état.

Incluez une vérification de la couverture dans le plan de maintenance après des travaux pertinents sur le turbocompresseur ou la tuyauterie voisine. Une date d'examen planifiée n'est pas une raison pour ignorer des dommages découverts plus tôt.

Inspectez l'ensemble, et pas seulement le tissu externe

Effectuez des contrôles pratiques uniquement après que l'équipement a été arrêté, isolé contre tout démarrage intempestif et laissé à refroidir. Suivez les instructions de dépose fournies. Ne coupez pas une couverture et ne décousez pas ses coutures pour inspecter les couches internes.

Enveloppe, bords et renforts

Recherchez des coupures, des perforations, des zones usées, des renforts exposés et des distorsions locales. Consignez l'emplacement des dommages par rapport au carter de compresseur, aux colliers de serrage et aux supports voisins. Photographiez la décoloration plutôt que de déterminer uniquement à partir de la couleur si la couverture a réussi ou échoué à l'inspection.

Lorsque des dommages exposent la structure de renforcement ou risquent de s'y étendre, maintenez l'ensemble hors service pour évaluation. Une enveloppe d'apparence propre ne peut pas établir l'état des couches cachées.

Coutures et points de fixation

Examinez les coutures le long des bords, des fermetures et des attaches de retenue. Notez les fils cassés, les coutures ouvertes, les languettes de fixation arrachées et tout signe de réparation antérieure. Ne rejetez pas les dommages sur un point de fixation en les qualifiant de problème esthétique.

Comparez l'ensemble avec sa documentation d'origine. Des trous ajoutés, des sangles repositionnées ou une fermeture recousue nécessitent un examen ; ils ne doivent pas être traités comme équivalents à la construction d'origine sans pièces justificatives.

Sanglages, fermetures et matériel de retenue

Vérifiez les composants fournis avec cette couverture particulière. Selon la conception, ceux-ci peuvent inclure des sangles, des boucles ou un autre matériel de retenue. Recherchez des coupures, des déformations, des pièces manquantes et des indices indiquant que la fermeture a glissé.

Utilisez la disposition spécifiée plutôt que d'ajouter des attaches improvisées pour compenser un mauvais ajustement. Lorsque le remplacement du matériel est autorisé, procurez-vous le composant correct et les instructions d'installation. Le remplacement d'une attache ne résout pas les dommages subis par la zone de fixation environnante.

Couverture et marques de contact

Comparez la position installée avec les informations d'installation approuvées. Vérifiez l'absence de mouvements, de matériaux amassés et de nouvelles marques de frottement. Examinez tout changement apporté au carter, à la tuyauterie ou aux supports depuis l'installation d'origine.

Ne présumez pas qu'une couverture reste adaptée après un changement de couvercle de compresseur simplement parce que la fermeture peut toujours être bouclée. Confirmez la couverture requise et la disposition de retenue pour la nouvelle configuration.

Contamination et exposition à une chaleur inhabituelle

Consignez toute contamination par de l'huile, du carburant ou des produits chimiques et identifiez sa source. Maintenez une couverture contaminée hors service jusqu'à ce que la fuite ait été corrigée et que le fabricant ait fourni une disposition pour la couverture elle-même.

Ne présumez pas qu'un nettoyage au solvant, un lavage sous pression ou un séchage rétablit l'état d'origine. Obtenez une méthode de nettoyage autorisée pour les matériaux et l'assemblage réels. Signalez le raidissement, les dommages thermiques visibles ou l'exposition en dehors des conditions de fonctionnement documentées plutôt que d'attribuer une classe de température non prise en charge.

Une couverture anti-éclatement pour turbo peut-elle être réutilisée après une défaillance ?

Une défaillance de compresseur nécessite un examen de l'incident, et non pas seulement un contrôle visuel de routine.Conservez la couverture et ses composants de retenue hors service pendant que la défaillance est évaluée. Notez si des fragments ont frappé la couverture et si le carter, les points de fixation ou les composants voisins ont bougé.

Photographiez l'ensemble avant de le nettoyer ou de le modifier, lorsque cela peut être fait en toute sécurité. Conservez l'identification et les dossiers de service. Ne la réinstallez pas simplement parce qu'aucun fragment n'a traversé l'enveloppe externe visible.

Suivez le processus documenté du fabricant pour l'évaluation et la disposition. Si l'ensemble est rejeté, ou s'il n'y a pas de base adéquate pour autoriser la réutilisation, remplacez-le. N'utilisez pas le fonctionnement d'un moteur comme test d'une couverture douteuse.

Les réparations et modifications nécessitent plus qu'un matériau similaire

Une rustine fabriquée à partir d'un tissu résistant à la chaleur ne prouve pas que la structure de confinement d'origine a été restaurée. La même précaution s'applique au ruban adhésif, aux sangles de substitution et aux coutures recousues localement.

Référez les réparations proposées au fabricant d'origine. Demandez si la réparation est autorisée, quelle procédure s'applique et si une inspection ou un test supplémentaire est requis. Une enveloppe de remplacement ou un composant de fixation ne doit pas être décrit comme rétablissant les performances de confinement sans les preuves pertinentes.

Pour une conception de remplacement, confirmez la construction du matériau et la disposition de montage ainsi que les dimensions finies. Une correspondance visuelle n'est pas une comparaison de performances.

Quelle est la durée de vie d'une couverture de sécurité pour turbo ?

Il n'y a pas de chiffre unique de durée de vie en service qui devrait s'appliquer à chaque couverture de sécurité pour turbo. Utilisez les instructions fournies pour le produit ainsi que toutes les exigences d'inspection, de recertification ou de compétition qui s'appliquent à son utilisation prévue.

Gardez les dates d'examen planifiées séparées des décisions fondées sur l'état. Une couverture peut nécessiter une attention avant sa prochaine inspection prévue en raison de dommages, d'une contamination ou d'un incident. Inversement, une date d'inspection n'est pas, en soi, une déclaration indiquant que chaque couverture doit être mise au rebut au même âge.

Un dossier d'entretien utile identifie la couverture, la configuration, la date d'inspection, les constatations, l'action entreprise et la personne responsable. Consignez la réponse du fabricant lorsque l'ensemble a été soumis pour évaluation.

Commander un remplacement qui répond au motif du retrait

Pour un couverture de protection de turbo de remplacement, ne vous fiez pas uniquement aux dimensions de l'ancienne pièce textile. Une couverture endommagée, étirée ou modifiée peut ne plus correspondre au modèle d'origine.

Envoyez le dessin ou les mesures actuels du carter de compresseur, des photographies de l'installation et le motif du remplacement. Indiquez le système de maintien requis, toute modification apportée aux composants adjacents, l'application prévue et la quantité nécessaire.

Si des frottements ont causé les dommages initiaux, identifiez le point de contact avant d'approuver une autre installation identique. Si un carter différent est installé, examinez le montage comme une nouvelle configuration plutôt que de supposer que le modèle précédent conviendra.

BSTFLEX accepte les demandes de couvertures de protection de turbo sur mesure pour des dimensions et des structures spécifiques au projet. Pour les commandes répétées, identifiez la commande précédente ou la révision du plan et indiquez tout changement. Les preuves de performance requises et l'acceptation pour la compétition doivent être confirmées pour la configuration exacte avant l'achat.

Séparer le confinement et l'isolation thermique

Une couverture d'isolation côté turbine ne remplace pas une couverture de confinement de compresseur. Lorsqu'un projet nécessite également une gestion de la chaleur, consultez la gamme de couvertures pare-chaleur pour turbo BSTFLEX en tant que partie distincte du cahier des charges.

La comparaison existante entre la couverture de sécurité pour turbo et la couverture thermique pour turbo explique cette distinction. Ne transférez pas la classe de température, les instructions de nettoyage ou l'intervalle d'entretien d'une couverture thermique à un produit de confinement.

Discuter d'un besoin de remplacement ou de fourniture sur mesure

Pour obtenir de l'aide concernant l'approvisionnement, envoyez à BSTFLEX les informations relatives au carter de votre compresseur ainsi que vos exigences en matière de matelas isolant. Incluez des photographies de la position d'installation, la quantité requise et toute documentation nécessaire à l'approbation technique.

Pour un matelas isolant existant provenant d'un autre fabricant, obtenez sa disposition d'entretien auprès de ce fabricant. Un devis pour un nouveau produit BSTFLEX constitue une démarche distincte ; cela n'approuve pas et ne recertifie pas l'assemblage usagé.

Foire aux questions

Quand faut-il remplacer un matelas de protection pour turbocompresseur ?

Mettez-le hors service en cas de traces d'impact de fragments, de renforts déchirés, de points de fixation défectueux ou de matériel de maintien endommagé. Suivez les instructions du fabricant : remplacez l'ensemble lorsqu'il est rejeté ou lorsque son état ne peut pas être établi de manière adéquate.

Un matelas antidéflagrant pour turbo peut-il être réutilisé après une panne de turbo ?

Ne le réinstallez pas simplement parce que l'extérieur semble intact. Enregistrez la panne et obtenez l'évaluation du fabricant. Un matelas exposé à l'impact de fragments doit rester hors service à moins qu'une procédure documentée n'établisse que la réutilisation est autorisée.

Peut-on laver un matelas de protection pour turbo contaminé par de l'huile ?

Ne présumez pas que le lavage rétablit l'aptitude à l'emploi. Identifiez et corrigez la fuite, puis obtenez des instructions de nettoyage ou de remplacement pour la construction exacte du matelas. Évitez les solvants non approuvés, les méthodes de lavage et les températures de séchage inadéquates.

Existe-t-il un intervalle de remplacement universel pour les matelas de protection pour turbo ?

Aucun intervalle unique ne doit être appliqué à tous les produits. Utilisez les instructions de service fournies ainsi que toutes les exigences applicables en matière d'inspection, de recertification ou de compétition. Des dommages ou un incident peuvent nécessiter une action avant la date d'inspection prévue.

Est-il suffisant de faire correspondre la taille de l'ancien matelas lors de la commande d'un remplacement ?

Non. Confirmez la géométrie du carter du compresseur, la couverture, le système de fixation et les exigences de construction. Un matelas déformé ou préalablement modifié ne doit pas servir de seule référence pour un modèle de remplacement.
