La gestion de la chaleur des systèmes d’échappement ne se limite plus à empêcher un tuyau chaud de toucher les composants voisins. Les plateformes automobiles modernes intègrent les collecteurs d’échappement, turbocompresseurs, convertisseurs catalytiques, capteurs, faisceaux électriques, systèmes d’alimentation en carburant et modules électroniques dans des espaces de plus en plus compacts. Il en résulte un environnement thermique exigeant dans lequel le choix du matériau du bouclier thermique automobile peut influencer directement la durée de vie des composants, la liberté d’intégration et la fiabilité du véhicule.
Aucun métal unique n’est idéal pour tous les emplacements du système d’échappement. Un bouclier sous caisse placé à plusieurs centimètres d’un tuyau d’échappement présente des exigences différentes de celles d’un bouclier monté autour d’un turbocompresseur ou d’un convertisseur catalytique. Les ingénieurs sélectionnent donc le matériau du bouclier thermique d’échappement en fonction de la source de chaleur réelle, de l’entrefer disponible, de la géométrie de la pièce, du niveau de vibrations, de l’exposition à la corrosion et de l’objectif de poids.
BSTFLEX fabrique des matériaux métalliques gaufrés pour boucliers thermiques destinés aux projets de gestion thermique automobile et industrielle, notamment une feuille barrière thermique en acier inoxydable, un matériau gaufré pour bouclier thermique en aluminium et un matériau pour bouclier thermique en Inconel Alloy 625.
La température autour d’un système d’échappement n’est pas uniforme. La charge thermique varie considérablement d’un emplacement à l’autre, c’est pourquoi spécifier un seul matériau de bouclier thermique pour l’ensemble d’un véhicule peut entraîner un poids inutile, un coût excessif ou une protection insuffisante.
Les zones les plus exigeantes sont généralement concentrées près du moteur et du système de post-traitement des gaz d’échappement. Les zones chaudes typiques comprennent :
Le rôle du bouclier est généralement de réduire la chaleur rayonnante atteignant les composants adjacents plutôt que de simplement recouvrir la surface chaude. Une gestion thermique automobile efficace dépend donc du matériau, de la géométrie du bouclier, de la méthode de fixation et de l’espace d’air entre la source de chaleur et la barrière.
Pour la plupart des programmes automobiles, trois familles de métaux couvrent la majorité des besoins en boucliers thermiques rigides : l’aluminium, l’acier inoxydable et les alliages de nickel haute performance tels que l’Inconel 625.
| Emplacement automobile | Choix courant du matériau | Principale raison de conception |
|---|---|---|
| Barrière contre la chaleur rayonnante dans le compartiment moteur | Aluminium | Faible poids et bonne réflexion de la chaleur rayonnante |
| Protection thermique de l’échappement sous caisse | Aluminium ou acier inoxydable | Couverture de grandes surfaces avec un poids maîtrisé |
| Collecteur d’échappement | Acier inoxydable | Cycles thermiques et durabilité mécanique |
| Convertisseur catalytique | Acier inoxydable | Forte exposition à la chaleur, vibrations et résistance à la corrosion |
| Silencieux | Aluminium ou acier inoxydable | Dépend de la température, de la position et de l’environnement du véhicule |
| Zone du turbocompresseur | Acier inoxydable ou Inconel 625 | Sollicitation thermique plus élevée et cycles thermiques répétés |
| Sports automobiles et zones d’échappement soumises à des conditions extrêmes | Inconel 625 | Résistance aux températures élevées et à l’oxydation |
Ce tableau constitue un point de départ plutôt qu’une spécification universelle. L’épaisseur du matériau, la nuance d’alliage, la distance par rapport à la surface d’échappement et la géométrie du composant peuvent modifier considérablement les performances finales.

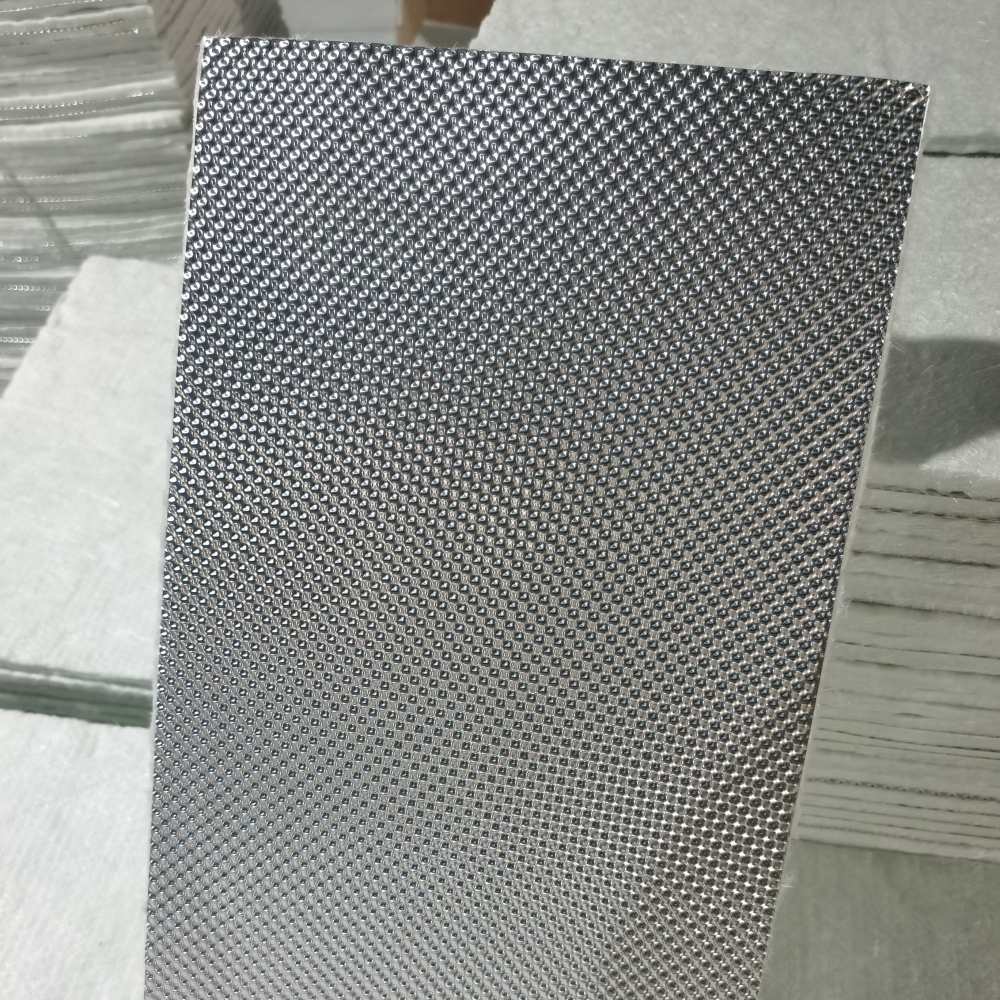

Un collecteur d’échappement est l’un des emplacements les plus difficiles pour installer un pare-chaleur métallique rigide. Le pare-chaleur peut être installé à proximité de la source de chaleur, soumis aux vibrations du moteur et exposé à des cycles répétés entre les conditions ambiantes et les températures élevées de fonctionnement.
Pour cette raison, l’acier inoxydable est largement considéré comme un matériau pratique pour les pare-chaleur de collecteurs d’échappement. Sa combinaison de résistance mécanique, de résistance à l’oxydation et de résistance à la corrosion le rend adapté aux pare-chaleur formés qui doivent conserver leur géométrie au cours de cycles répétés de chauffage et de refroidissement.
Le feuille barrière thermique en acier inoxydable gaufré de BSTFLEX est conçue pour les applications où une construction métallique mince nécessite une rigidité supplémentaire. Le profil gaufré renforce la géométrie de la feuille sans dépendre exclusivement d’une augmentation de l’épaisseur du métal.
Les convertisseurs catalytiques peuvent créer des charges thermiques concentrées sous le véhicule et à proximité du plancher de l’habitacle, du câblage, des conduites de frein, des systèmes de carburant ou d’autres ensembles sensibles à la température. Un pare-chaleur pour convertisseur catalytique doit donc résister à la fois à l’exposition thermique et aux conditions mécaniques difficiles présentes sous un véhicule.
L’acier inoxydable est fréquemment choisi parce qu’il peut supporter la chaleur, les projections routières et les vibrations répétées tout en conservant sa stabilité structurelle. Selon l’architecture du pare-chaleur, une couche d’acier inoxydable emboutie ou gaufrée peut également être associée à une lame d’air ou à une couche isolante afin d’accroître l’effet de barrière thermique.
Pour les barrières secondaires moins sollicitées et situées plus loin du convertisseur, l’aluminium léger peut également convenir. Le choix de conception doit être fondé sur des conditions thermiques mesurées ou calculées plutôt que sur le seul nom du composant.
Un pare-chaleur sous caisse couvre souvent une surface beaucoup plus importante qu’un pare-chaleur de collecteur. Le poids excessif du matériau devient plus important lorsque le pare-chaleur s’étend le long d’un tunnel d’échappement, d’un plancher ou de la zone du réservoir de carburant.

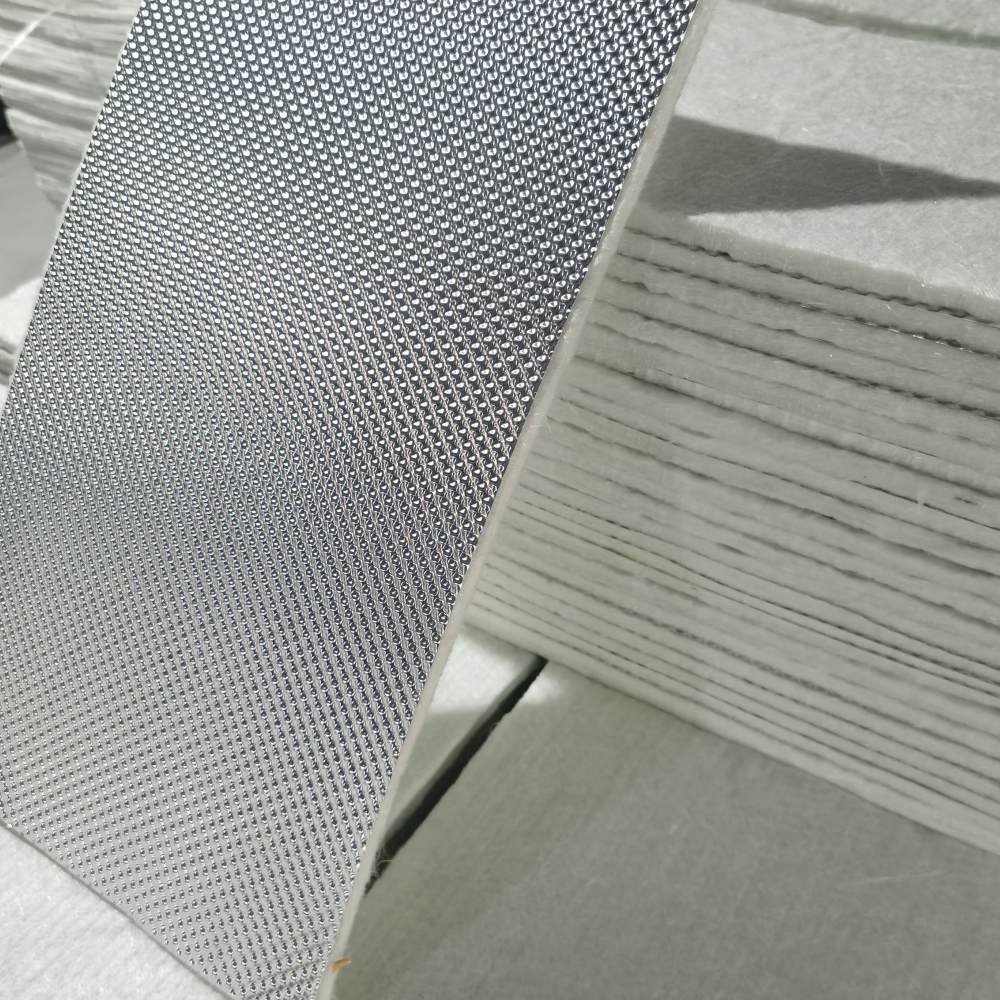

C’est là que le matériau de pare-chaleur en aluminium gaufré offre un avantage technique utile. La faible densité de l’aluminium permet de protéger une grande surface avec une masse ajoutée relativement faible au véhicule.
Les applications typiques comprennent :
Le gaufrage est particulièrement utile sur les larges panneaux en aluminium, car un motif de surface tridimensionnel augmente la rigidité et aide à contrôler les mouvements, les vibrations et les déformations du panneau.

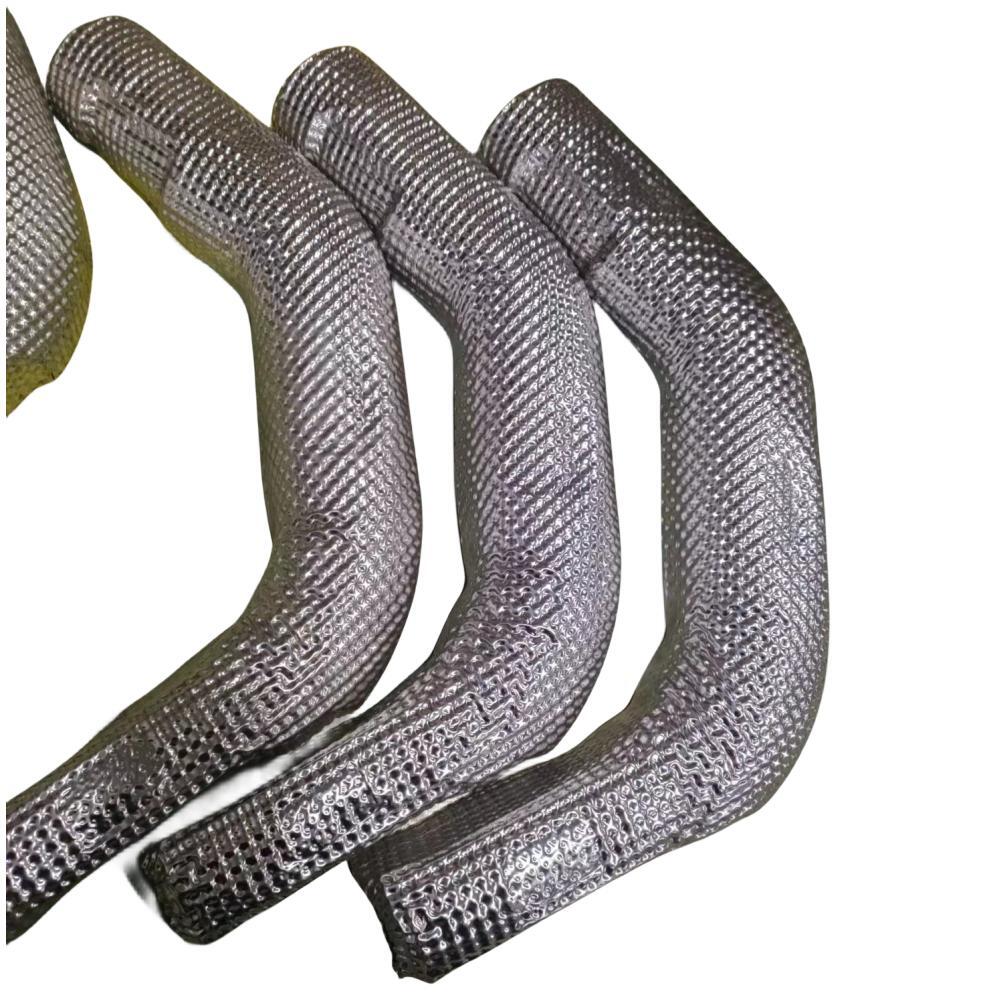

La gestion thermique du compartiment moteur pose un problème différent de celui de la protection directe contre l’échappement. L’objectif est souvent d’empêcher l’énergie rayonnante d’un collecteur, d’un turbocompresseur ou d’un tuyau d’échappement de chauffer les composants d’admission, le câblage, les dispositifs électroniques ou les panneaux de carrosserie adjacents.
Pour ces barrières secondaires, l’aluminium constitue souvent un matériau efficace pour les pare-chaleur du moteur, car il associe faible masse, bonne aptitude au formage et réflexion efficace de la chaleur rayonnante.
Les pare-chaleur de compartiment moteur en aluminium peuvent généralement être installés entre :
Cependant, si le bouclier est situé extrêmement près d'un composant d'échappement à haute température, l'acier inoxydable ou un alliage résistant à des températures plus élevées peut être plus approprié.
Un turbocompresseur représente l'une des plus fortes concentrations thermiques dans le compartiment d'un moteur à combustion. En plus des températures de fonctionnement élevées, les applications de turbocompresseurs impliquent des variations rapides de température, un espace d'installation limité et une forte exposition à la chaleur rayonnante des durites, du câblage et des structures du véhicule à proximité.
L'acier inoxydable reste adapté à de nombreuses conceptions de boucliers thermiques de turbocompresseurs de production, en particulier lorsque la géométrie du bouclier et l'entrefer sont correctement conçus. Pour les moteurs à usage extrême, les applications d'endurance et les systèmes d'échappement de sport automobile, les alliages à base de nickel peuvent offrir des performances supplémentaires.
BSTFLEX Matériau de bouclier thermique en alliage 625 Inconel est destiné aux environnements thermiques exigeants nécessitant une plus grande résistance à l'oxydation, à la corrosion et à la perte de résistance mécanique à des températures élevées.
L'Inconel ne doit pas automatiquement remplacer l'acier inoxydable simplement parce qu'il s'agit d'un alliage plus performant. Ce matériau est plus coûteux et doit normalement être spécifié lorsque l'environnement de fonctionnement le justifie.
Les applications pouvant justifier l'utilisation de l'Inconel 625 comprennent :
Lorsque l'acier inoxydable conventionnel répond déjà aux exigences thermiques et mécaniques, l'utilisation de l'Inconel peut augmenter les coûts sans apporter d'avantage significatif au système. Le choix correct du matériau est donc un équilibre entre les performances thermiques, la durabilité, les exigences de fabrication et le coût total du programme.
Une erreur courante dans la conception des boucliers thermiques consiste à se concentrer uniquement sur l'alliage tout en ignorant l'espacement entre le bouclier et la source de chaleur.
Un entrefer peut influencer considérablement les performances d'une barrière thermique métallique. Au lieu de placer le bouclier thermique directement contre le composant chaud, les ingénieurs créent souvent une séparation contrôlée qui limite le transfert thermique par conduction et permet à la surface métallique de fonctionner principalement comme une barrière rayonnante.
Les variables de conception importantes comprennent :
Par conséquent, un bouclier thermique plus mince correctement positionné peut être plus performant qu'une feuille plus épaisse installée avec un mauvais espacement thermique.
Les boucliers thermiques métalliques automobiles sont fréquemment emboutis, car une feuille plate très mince peut manquer de rigidité nécessaire pour les grandes pièces ou les pièces complexes. L'ajout d'un motif formé modifie le comportement structurel de la feuille et permet aux ingénieurs de créer des composants légers avec une rigidité améliorée.
Selon la conception, l'emboutissage peut aider à :
Différentes géométries d'emboutissage peuvent être développées selon l'épaisseur de feuille requise, le procédé de formage et la forme du composant fini.
Tous les problèmes thermiques ne peuvent pas être résolus avec une seule couche métallique. Des charges thermiques élevées ou un espace d'intégration limité peuvent nécessiter une construction de bouclier multicouche.
Une seule feuille métallique emboutie convient lorsque la réduction de la chaleur rayonnante et la séparation mécanique sont suffisantes. Les systèmes plus exigeants peuvent intégrer deux parois métalliques avec un espace d’air ou une couche isolante entre elles.
Les assemblages multicouches peuvent être utiles autour de :
L’avantage d’une construction multicouche doit être évalué en tenant compte du poids supplémentaire, de la complexité du formage et du coût de fabrication.
Augmenter l’épaisseur du métal peut améliorer la résistance mécanique, mais un matériau plus épais ne crée pas automatiquement une barrière thermique proportionnellement plus performante.
Un écran thermique gère principalement l’énergie rayonnante et limite le transfert de chaleur vers les composants proches. Son efficacité dépend donc fortement des caractéristiques de surface, de la géométrie et de l’espacement. Choisir un métal inutilement épais peut augmenter le poids du composant et la consommation de matériau sans résoudre le problème de conception thermique sous-jacent.
Pour le développement OEM, l’épaisseur de la tôle doit être choisie conjointement avec :
Une spécification utile d’un écran thermique doit décrire plus que le nom du métal. La fourniture de données réalistes sur l’application permet au fabricant de recommander une construction appropriée et de réduire les cycles de développement inutiles.
Les informations techniques comprennent généralement :
Lorsque le matériau n’a pas encore été spécifié, BSTFLEX peut examiner les conditions d’installation et aider les clients à évaluer les options d’écrans thermiques en aluminium, en acier inoxydable et en Inconel.
Les mêmes principes de sélection des matériaux s’étendent au-delà des voitures particulières. Des barrières thermiques métalliques rigides sont également nécessaires dans les véhicules utilitaires, les machines agricoles, les équipements de construction, les véhicules tout-terrain, les motos, les groupes électrogènes et autres équipements à moteur.
Les équipements lourds peuvent créer un environnement plus difficile, car les systèmes d’échappement fonctionnent pendant de longues périodes sous charge et peuvent être exposés à la poussière, à la boue, à l’humidité et aux chocs mécaniques. Dans ces situations, la durabilité du matériau et la conception du montage peuvent devenir plus importantes que l’obtention du poids d’écran le plus faible possible.
Pour les véhicules de performance et de course, les priorités d’ingénierie peuvent à nouveau s’orienter vers une résistance aux températures extrêmes, un encombrement réduit et la protection de composants très sensibles à la température.
BSTFLEX fournit différents matériaux rigides pour écrans thermiques afin que les clients puissent adapter le métal à la zone thermique plutôt que d’imposer un seul matériau à toutes les applications.
Convient aux collecteurs d'échappement, convertisseurs catalytiques, silencieux, tuyaux d'échappement et zones chaudes automobiles soumises à de fortes contraintes mécaniques.
Voir le matériau de bouclier thermique en acier inoxydable
Convient aux protections légères de soubassement, barrières du compartiment moteur, tunnels de transmission et protections thermiques radiantes secondaires.
Voir le matériau de bouclier thermique en aluminium
Convient aux turbocompresseurs, systèmes d'échappement de sport automobile et autres applications où une chaleur extrême et des conditions de fonctionnement sévères justifient l'utilisation d'un alliage de nickel haute performance.
Voir le matériau de bouclier thermique Inconel 625
Le meilleur matériau de bouclier thermique automobile dépend de la zone d'installation. L'aluminium est couramment utilisé pour les barrières radiantes légères, l'acier inoxydable est largement choisi autour des composants d'échappement, et les alliages Inconel sont utilisés lorsque des exigences thermiques et mécaniques exceptionnellement élevées le justifient.
L'acier inoxydable est un choix courant pour les boucliers thermiques d'échappement, car il combine résistance à la température, robustesse mécanique et résistance à la corrosion. L'aluminium peut convenir aux barrières secondaires plus éloignées de la source de chaleur, tandis que l'Inconel peut être envisagé pour des conditions d'échappement extrêmes.
L'acier inoxydable est largement utilisé pour les boucliers thermiques de collecteur d'échappement, car cette application implique une chaleur radiante élevée, des vibrations et des cycles thermiques répétés. Le choix final du matériau doit tenir compte de la température réelle de fonctionnement, de la distance par rapport au collecteur et de la conception du bouclier.
L'acier inoxydable convient à de nombreux boucliers thermiques de turbocompresseurs de série. Les systèmes de turbocompresseurs de course haute puissance et à température extrême peuvent nécessiter un matériau à base de nickel tel que l'Inconel 625.
Oui. L'aluminium est efficace comme barrière thermique radiante légère lorsque la température de fonctionnement et la distance par rapport à la source d'échappement sont appropriées. Il est particulièrement utile pour les protections de soubassement et du compartiment moteur où la réduction de masse est importante.
Le profil gaufré augmente la rigidité de la tôle mince, permettant aux fabricants de réduire le poids tout en maintenant la forme et la résistance aux vibrations. Les performances thermiques dépendent ensuite de la conception complète, notamment de l'espace d'air et du positionnement du bouclier.
Oui. BSTFLEX prend en charge les projets de protection thermique OEM avec des épaisseurs de matériau, dimensions de feuilles, motifs de gaufrage et développements spécifiques aux applications personnalisés. Les clients peuvent fournir des plans, des échantillons ou des informations d'installation pour évaluation.
La stratégie de gestion thermique d'échappement la plus efficace ne consiste pas à rechercher un matériau universellement supérieur. Il s'agit de diviser le véhicule en zones thermiques et d'appliquer un matériau approprié à chaque emplacement.
L'aluminium est très efficace lorsque l'objectif est un contrôle thermique radiant léger. L'acier inoxydable offre une durabilité supérieure autour des composants d'échappement plus chauds. L'Inconel 625 est réservé aux environnements thermiques sévères où les métaux automobiles conventionnels peuvent ne plus offrir les performances requises.
Pour un nouveau projet d'échappement, de compartiment moteur ou de soubassement, BSTFLEX peut évaluer votre source de chaleur, l'espace d'installation, l'épaisseur du métal et les exigences de formage. Envoyez les détails de l'application, le dessin ou l'échantillon pour discuter d'un matériau de bouclier thermique automobile adapté et demander un devis.
