Spécifier un bouclier thermique automobile en aluminium en écrivant simplement « tôle d'aluminium » sur un dessin laisse une décision technique importante sans réponse. La nuance de l'alliage d'aluminium affecte le comportement de la tôle lors de l'emboutissage, de l'estampage et du formage, la charge mécanique qu'elle peut tolérer et la résistance du bouclier fini dans son environnement d'exploitation.
Quatre nuances sont fréquemment envisagées pour les applications de tôle d'aluminium formée : 1050, 1100, 3003 et 5052. Elles appartiennent à trois familles d'alliages différentes et ne doivent pas être considérées comme interchangeables simplement parce qu'elles sont toutes en aluminium.
Pour le développement de boucliers thermiques, la question pratique n'est pas de savoir quel alliage est universellement le meilleur. Il s'agit de déterminer quelle combinaison d'alliage, d'état métallurgique, d'épaisseur et de géométrie formée convient à la zone thermique et au processus de fabrication du composant fini.

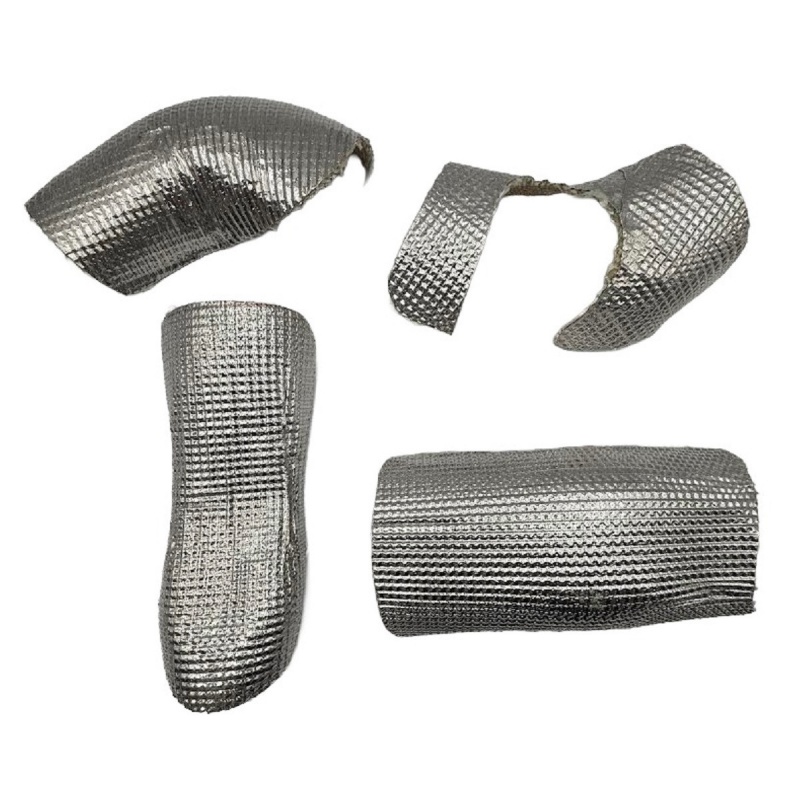

BSTFLEX fournit matériau de bouclier thermique en aluminium gaufré pour les projets de protection thermique des échappements automobiles, des compartiments moteur et des soubassements. Les clients peuvent fournir une spécification existante, un dessin ou des informations sur l'application pour évaluation.
| Alliage | Famille d'alliage | Caractère général | Capacité de formage | Résistance relative | Raison typique de sélection pour un bouclier thermique |
|---|---|---|---|---|---|
| 1050 | Aluminium haute pureté 1xxx | Très haute teneur en aluminium | Excellente | Faible | Formage profond, blindage léger et applications où la haute résistance n'est pas la priorité |
| 1100 | Aluminium commercialement pur 1xxx | Tôle polyvalente hautement façonnable | Excellente | Faible | Boucliers formés et gaufrés nécessitant une fabrication facile |
| 3003 | Aluminium-manganèse 3xxx | Équilibre entre résistance et formabilité | Très bonne | Modérée | Boucliers automobiles nécessitant une plus grande rigidité sans passer à un alliage à haute résistance |
| 5052 | Aluminium-magnésium 5xxx | Tôle à haute résistance résistante à la corrosion | Bonne | Plus élevée | Environnements de véhicules plus exigeants mécaniquement ou corrosifs |
Le tableau décrit le comportement général des alliages. Les propriétés mécaniques réelles dépendent fortement de l'état métallurgique, de l'épaisseur de la tôle et de l'historique de traitement. Une tôle à l'état O et une tôle à l'état H du même alliage peuvent se comporter différemment lors de l'estampage et dans la pièce finie.
Un écran thermique automobile rigide doit remplir deux fonctions simultanément. Il doit contribuer à la gestion thermique tout en se comportant comme un composant métallique manufacturé.
Cela signifie que le matériau peut devoir passer par plusieurs opérations avant d'atteindre le véhicule :
Un alliage qui se forme facilement peut être intéressant pour des géométries complexes mais offrir une résistance mécanique moindre. Un autre alliage peut offrir une résistance considérablement plus élevée mais nécessiter un outillage, des rayons de courbure ou des conditions de formage différents.
Pour cette raison, le matériau de l'écran thermique en aluminium doit être spécifié dans le cadre de la conception du composant plutôt que sélectionné uniquement à partir d'une exigence de température générique.
Le 1050 appartient à la famille 1xxx de l'aluminium de haute pureté. Il contient un minimum d'environ 99,5 pour cent d'aluminium et est reconnu pour son excellente ouvrabilité, sa résistance à la corrosion et sa conductivité thermique et électrique élevée.
D'un point de vue manufacturier, sa caractéristique la plus utile pour les écrans thermiques est sa capacité à être formé facilement. Cela rend le 1050 digne d'intérêt lorsqu'une fine feuille d'aluminium doit être gaufrée, pliée ou étirée en une forme relativement complexe et que la résistance structurelle élevée n'est pas l'exigence de conception principale.
Le compromis principal est la résistance mécanique. Les alliages d'aluminium de haute pureté ne sont pas sélectionnés lorsque l'écran thermique doit supporter une charge mécanique substantielle ou résister à une déformation sévère.
Si un composant nécessite une plus grande rigidité ou durabilité, le concepteur peut évaluer un état métallurgique différent, modifier la géométrie gaufrée, modifier la section du composant ou passer à un alliage tel que 3003 ou 5052.
Le 1100 est un autre aluminium de série 1xxx commercialement pur et contient au moins environ 99 pour cent d'aluminium. Comme le 1050, il offre une excellente formabilité et est largement disponible sous forme de produits en feuilles.
Pour la fabrication d'écrans thermiques, le 1100 est intéressant lorsque la pièce nécessite un formage important et ne requiert pas la résistance mécanique associée aux nuances plus fortement alliées.
Le 1050 et le 1100 occupent donc un territoire similaire dans le processus de sélection des matériaux. La décision entre les deux est souvent influencée par les spécifications du client, la disponibilité régionale, la norme requise, l'outillage existant et les exigences de la chaîne d'approvisionnement plutôt que par une différence spectaculaire dans la fonction de l'écran thermique.
Pour de nombreux projets d'écrans thermiques automobiles, le 1050 et le 1100 peuvent occuper un espace de conception similaire car ce sont tous deux des alliages 1xxx à forte teneur en aluminium avec de fortes caractéristiques de formage.
Le 1050 a la pureté d'aluminium minimale la plus élevée, tandis que le 1100 contient légèrement plus d'additifs d'alliage. L'importance pratique dépend de la spécification du composant fini.
Un acheteur devrait donc éviter de passer du 1050 au 1100 ou du 1100 au 1050 uniquement parce que les deux nuances semblent similaires sur le papier. Si la pièce possède déjà un dessin approuvé ou une spécification de matériau OEM, la nuance spécifiée doit être maintenue à moins qu'une alternative n'ait été techniquement validée.
Le 3003 s'éloigne de l'aluminium commercialement pur pour entrer dans la famille aluminium-manganèse 3xxx. Le manganèse est le principal ajout d'alliage et confère au 3003 une résistance supérieure à celle des nuances de la série 1xxx tout en conservant une formabilité et une résistance à la corrosion utiles.
Cet équilibre rend le 3003 particulièrement intéressant pour les écrans thermiques automobiles.
Un écran formé nécessite souvent plus qu'un simple emboutissage. Il peut également avoir besoin d'une rigidité suffisante pour conserver sa géométrie sur une large surface, résister aux dommages liés à la manipulation et rester stable après l'installation. Le 3003 offre un juste milieu pratique entre l'aluminium pur hautement formable et la famille 5xxx plus résistante.
La sélection des matériaux automobiles implique fréquemment des compromis.
Une tôle très souple et hautement formable peut être facile à emboutir mais nécessiter une géométrie supplémentaire pour obtenir la rigidité de composant souhaitée. Un alliage plus résistant peut améliorer la robustesse mais rendre les opérations de formage exigeantes moins tolérantes.
Le 3003 est utile car il offre une résistance mécanique supérieure aux nuances 1xxx commercialement pures tout en restant adapté à de nombreuses opérations conventionnelles de formage de tôle.
Pour les acheteurs OEM qui n'ont pas encore fixé l'alliage, le 3003 est donc l'une des nuances qui mérite d'être évaluée lorsque l'application nécessite à la fois une flexibilité de formage et une performance structurelle modérée.
Le 5052 appartient à la série aluminium-magnésium 5xxx. Comparé aux 1050, 1100 et 3003, il oriente le choix du matériau vers une plus grande résistance mécanique et une durabilité en service exigeant.
L'ajout de magnésium est responsable d'une grande partie de ce changement de performance. Le 5052 est largement apprécié pour sa résistance à la corrosion ainsi que pour sa résistance parmi les alliages de tôle d'aluminium non traitables thermiquement couramment utilisés.
Pour les écrans thermiques automobiles, ces propriétés peuvent être utiles lorsqu'un panneau est exposé à des conditions de fonctionnement mécaniques ou environnementales plus difficiles.
Non. Une résistance plus élevée ne signifie pas automatiquement un meilleur matériau d'écran thermique.
Si un composant très complexe nécessite un emboutissage profond important, un alliage plus souple de haute pureté peut être plus facile à fabriquer. Si l'écran est grand mais peu sollicité, une résistance supplémentaire peut apporter peu d'avantages tout en augmentant le coût du matériau ou la difficulté de formage.
La bonne question est de savoir si le composant fini a réellement besoin de la résistance supplémentaire et de la performance contre la corrosion fournies par le 5052.
Cette comparaison est largement un choix entre une flexibilité de formage maximale et une résistance mécanique supplémentaire.
Le 1050 est attrayant là où une grande pureté et une déformation facile sont souhaitables. Le 3003 ajoute du manganèse et fournit une tôle plus résistante tout en conservant de bonnes caractéristiques de fabrication.
Pour une barrière radiante relativement simple avec des exigences de formage profond, le 1050 peut suffire. Pour un écran embouti plus grand nécessitant plus de résistance inhérente au panneau, le 3003 peut offrir un équilibre plus approprié.
La différence devient plus prononcée lors de la comparaison du 3003 avec le 5052.
Le 3003 est un alliage aluminium-manganèse à usage général avec une résistance modérée et une bonne formabilité. Le 5052 est un alliage aluminium-magnésium plus résistant avec une résistance à la corrosion particulièrement bonne.
Une logique de sélection typique est :
Ceci ne remplace pas une validation technique. L'état métallurgique, l'épaisseur et la géométrie de la pièce finie restent critiques.
L'un des détails les plus importants dans une demande de devis pour un écran thermique en aluminium est souvent négligé : l'état métallurgique.
Les états courants des tôles d'aluminium peuvent inclure des désignations telles que :
Ces désignations décrivent comment l'aluminium a été traité et influencent les propriétés mécaniques ainsi que le comportement au formage.
Par exemple, un état recuit souple peut être sélectionné pour des opérations de formage exigeantes, tandis qu'un état écroui peut offrir une plus grande résistance de la tôle finie.
C'est pourquoi une spécification utile devrait indiquer plus que :
« Aluminium 3003, 0,5 mm. »
Une exigence complète doit définir l'alliage et l'état métallurgique ensemble chaque fois que le composant a déjà été conçu autour d'un état de matériau spécifique.
L'alliage de base n'est pas la seule source de rigidité du panneau.

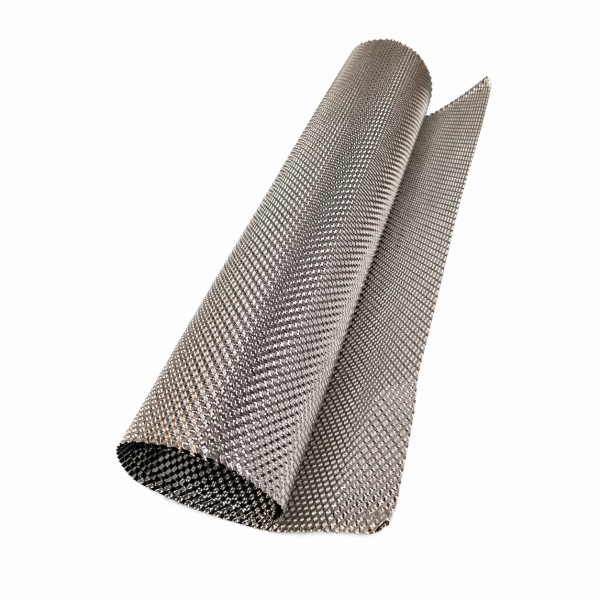

BSTFLEX tôle de barrière thermique en aluminium gaufréutilise une géométrie de surface formée pour augmenter la stabilité structurelle de l'aluminium mince.
Par conséquent, les ingénieurs doivent considérer trois variables ensemble :
| Variable | Ce qu'elle influence |
|---|---|
| Alliage | Résistance de base, formabilité, comportement à la corrosion et réponse à la fabrication |
| État métallurgique | Dureté, résistance et capacité de formage |
| Géométrie de gaufrage | Rigidité du panneau, stabilité dimensionnelle et réponse aux vibrations |
Changer une variable peut affecter les exigences pour les autres. Un écran thermique ne doit donc pas être optimisé uniquement par le numéro d'alliage.
Pour les barrières radiantes du compartiment moteur, les 1050, 1100 et 3003 peuvent tous être des candidats selon la géométrie du composant et les exigences de rigidité.
Une pièce profondément formée peut bénéficier d'une nuance hautement formable. Un panneau large nécessitant une plus grande stabilité de forme peut justifier un 3003 ou un état écroui.
Le 5052 peut être évalué lorsque la durabilité mécanique ou l'exposition à la corrosion est plus exigeante.
Les écrans sous châssis sont confrontés à plus que la chaleur. Ils peuvent également rencontrer de l'eau, des contaminants routiers, des vibrations et des débris.
Pour cette raison, les ingénieurs mettent généralement davantage l'accent sur la résistance à la corrosion et la stabilité mécanique que pour une barrière protégée dans le compartiment moteur.
Le 3003 peut offrir un équilibre utile entre résistance et formabilité pour de nombreuses conceptions sous châssis. Le 5052 devient intéressant lorsque la résistance accrue et la durabilité environnementale sont des priorités.
Lorsque la zone thermique dépasse les limites pratiques de la construction en aluminium sélectionnée, la solution ne doit pas simplement consister à choisir un alliage d'aluminium plus résistant. L'ingénieur doit plutôt évaluer l'espacement de l'écran, les couches multiples ou un autre métal tel que matériau d'écran thermique en acier inoxydable.
La pertinence de l'utilisation de l'aluminium près d'un collecteur d'échappement dépend de l'environnement thermique réel, de la distance par rapport à la source de chaleur, du flux d'air et de l'architecture du bouclier.
La nuance de l'alliage ne suffit pas à répondre à cette question.
Un aluminium plus résistant tel que le 5052 ne rend pas automatiquement le matériau adapté à une condition thermique dépassant ce qu'un assemblage de bouclier en aluminium peut tolérer. La résistance mécanique et l'adéquation thermique sont des problèmes d'ingénierie différents.
Pour les emplacements sévères côté échappement, l'acier inoxydable ou, dans les systèmes extrêmes,matériau de bouclier thermique Inconel 625peuvent être plus appropriés.
Le point de fusion est parfois utilisé dans les comparaisons de boucliers thermiques en ligne comme s'il s'agissait d'une valeur nominale de température de fonctionnement. Pour un composant de véhicule conçu, cette approche est incomplète.
Un métal n'a pas besoin de fondre pour que ses propriétés mécaniques, son comportement à l'oxydation ou sa stabilité dimensionnelle deviennent inacceptables pour l'application.
La sélection d'un bouclier thermique automobile devrait plutôt prendre en compte :
C'est pourquoi une comparaison d'alliages basée uniquement sur la température de fusion peut conduire à une mauvaise décision en matière de matériau.
L'augmentation de l'épaisseur de la tôle ajoute de la résistance mécanique et de la rigidité, mais elle augmente également le poids de la pièce et la consommation de matières premières.
Un bouclier thermique automobile peut atteindre une stabilité structurelle grâce à une combinaison de sélection d'alliage, d'état métallurgique, de gaufrage et de géométrie de composant formé.
Pour cette raison, l'épaisseur pratique minimale doit être établie à partir de la conception de la pièce finie et des exigences de validation plutôt que copiée sur un bouclier thermique sans rapport.
Pour un nouveau projet OEM ou de remplacement, fournissez autant d'informations que possible parmi les suivantes :
| Élément de la demande de devis (RFQ) | Exemple d'information |
|---|---|
| Application | Compartiment moteur, tunnel d'échappement, convertisseur catalytique, silencieux ou soubassement |
| Alliage | 1050, 1100, 3003, 5052 ou recommandation du fournisseur |
| État métallurgique | O, H14, H24, H32 ou exigence du plan |
| Épaisseur | Épaisseur nominale spécifiée |
| Surface | Plate ou gaufrée |
| Motif de gaufrage | Modèle, dessin, échantillon existant ou conception requise |
| Forme de fourniture | Feuille, bobine, flan ou pièce finie |
| Dimensions | Largeur, longueur et dimensions des composants |
| Traitement ultérieur | Estampage, pliage, emboutissage, poinçonnage ou ébavurage |
| Quantité | Besoin en prototypes et volume de production annuel |
Parfois, mais la substitution ne doit pas se baser uniquement sur les noms des alliages.
Un passage du 1050 au 1100 peut sembler relativement mineur, tandis qu'un passage du 1050 au 5052 représente un changement beaucoup plus important en termes de résistance et de caractéristiques de formage. Même lorsque deux matériaux peuvent remplir la même fonction thermique, le processus d'estampage peut nécessiter des paramètres différents.
Avant d'approuver une substitution, examinez :
Tous les acheteurs ne commencent pas avec une spécification de matériau complète. Pour les projets de prototypes et de boucliers thermiques sur mesure, le point de départ peut être une pièce existante, un dessin ou simplement un problème d'installation.
Dans cette situation, fournissez :
Ces informations permettent d'évaluer le choix du matériau ainsi que l'épaisseur et la structure du gaufrage.

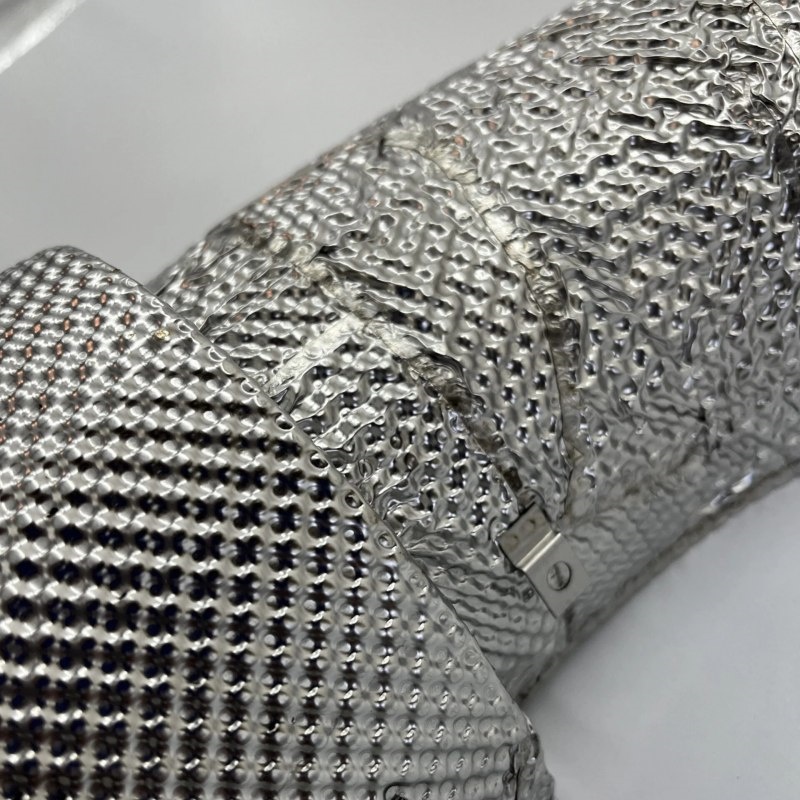

BSTFLEX fabrique un matériau de barrière thermique en aluminium gaufré pour les applications de gestion thermique automobiles et industrielles.
Les projets peuvent être développés selon les dessins, échantillons et spécifications de matériaux du client, avec des variables telles que l'alliage, l'état métallurgique, l'épaisseur, les dimensions de la feuille et la structure gaufrée évaluées en fonction de l'application finale.
Pour les zones thermiques nécessitant une famille de métaux différente, les clients peuvent également évaluer un matériau de bouclier thermique en acier inoxydable gaufré ou Matériau de bouclier thermique en Inconel Alloy 625.
1050, 1100, 3003 et 5052 font partie des nuances d'aluminium pouvant être envisagées pour les tôles de boucliers thermiques automobiles. L'alliage approprié dépend de la capacité de formage requise, de la résistance mécanique, de la résistance à la corrosion, de la géométrie du composant et de l'environnement d'exploitation.
Le 1050 peut convenir aux barrières thermiques formées légères où une excellente formabilité et une grande pureté de l'aluminium sont importantes et où le composant ne nécessite pas une résistance mécanique élevée.
Le 1100 est un aluminium de série 1xxx commercialement pur avec une excellente formabilité. Le 3003 contient du manganèse et offre une meilleure résistance mécanique tout en conservant une bonne capacité de formage. Cela peut rendre le 3003 utile pour les boucliers nécessitant plus de rigidité.
Le 3003 offre un équilibre utile entre formabilité et résistance modérée. Le 5052 offre une résistance plus élevée et une forte résistance à la corrosion. Le meilleur matériau dépend du composant fini et de l'environnement plutôt que de la seule résistance de l'alliage.
Le 5052 peut être envisagé pour les applications de boucliers thermiques en aluminium nécessitant une plus grande durabilité mécanique ou une meilleure résistance à la corrosion. Son adéquation à un emplacement d'échappement particulier dépend toujours de l'exposition thermique, de l'entrefer, de l'architecture du bouclier et des exigences de validation.
Pas nécessairement. Une résistance mécanique plus élevée ne détermine pas en soi une température de service admissible plus élevée. L'exposition thermique, le comportement de l'alliage à la température, la géométrie du composant et l'espacement du bouclier doivent être évalués séparément.
L'état métallurgique affecte la dureté, la résistance et la formabilité de la tôle. Deux tôles fabriquées à partir du même alliage d'aluminium mais fournies dans des états différents peuvent se comporter différemment lors du gaufrage, du pliage et de l'emboutissage profond.
Oui. Les projets peuvent être développés selon des plans, des échantillons ou des exigences d'application. Les acheteurs doivent fournir l'alliage et l'état métallurgique préférés lorsqu'ils sont spécifiés, ainsi que l'épaisseur, les dimensions, les exigences de gaufrage et la quantité de production prévue.
Les quatre alliages représentent des priorités différentes plutôt qu'une simple progression de l'inférieur au supérieur.
1050 est un candidat solide lorsque la grande pureté et l'excellente capacité de formage sont des priorités.
1100 offre des avantages similaires en tant que tôle d'aluminium commercialement pure largement utilisée.
3003 est utile lorsque le bouclier thermique nécessite un meilleur équilibre entre formabilité et résistance mécanique.
5052 s'oriente vers une résistance plus élevée et une durabilité environnementale exigeante.
La spécification finale doit combiner l'alliage, l'état métallurgique, l'épaisseur, la géométrie du gaufrage et la conception du composant. Pour les projets OEM, envoyez à BSTFLEX votre plan, échantillon, environnement d'exploitation et quantité afin que la construction du bouclier thermique en aluminium puisse être évaluée en tant que composant complet plutôt qu'en tant que nuance de tôle isolée.
