Les faisceaux de câbles automobiles partagent de plus en plus un espace limité avec les collecteurs d'échappement, les turbocompresseurs, les convertisseurs catalytiques, les composants EGR, les transmissions et d'autres systèmes à haute température. Dans ces zones, une gaine anti-abrasion ou une gaine annelée standard peut protéger contre l'usure mécanique, mais offre peu de contrôle sur l'exposition thermique.
Une gaine de protection thermique pour faisceau de câbles automobile ajoute une barrière thermique autour du faisceau tout en préservant la flexibilité nécessaire au routage et à l'assemblage du véhicule. La solution appropriée dépend de bien plus qu'un simple chiffre de température maximale. Les ingénieurs doivent également prendre en compte la manière dont la chaleur atteint le faisceau, la distance par rapport à la source de chaleur, le dégagement disponible, le diamètre du faisceau, la géométrie des connecteurs, la séquence d'installation et la facilité d'entretien requise.
BSTFLEX fabrique de multiples formes de protection thermique pour le câblage automobile, allant des gaines de protection thermique aluminisées pour le blindage contre la chaleur rayonnante aux gaines textiles haute température et aux écrans thermiques formés spécifiques aux composants.
Le câblage électrique est souvent acheminé à travers les compartiments moteur, les transmissions, les zones d'échappement et les zones de soubassement où les températures ambiantes peuvent être nettement plus élevées que dans le reste du véhicule.
Les sources de chaleur courantes à proximité incluent :
Une exposition thermique prolongée peut accélérer le vieillissement des gaines de câbles, des conduits, des rubans, des clips, des connecteurs et d'autres composants polymères. Les températures élevées localisées peuvent donc devenir un problème de fiabilité du faisceau de câbles, même lorsque le faisceau n'est pas en contact physique avec la source de chaleur.
L'objectif d'un écran thermique pour faisceau de câbles est de réduire la charge thermique atteignant ces composants tout en permettant au faisceau de suivre son routage prévu.
Avant de choisir une gaine, déterminez comment la chaleur atteint le faisceau. Différents mécanismes de transfert thermique peuvent nécessiter différentes constructions de protection.
La chaleur rayonnante se déplace d'une surface chaude vers le faisceau sans contact physique direct. Les collecteurs d'échappement, les turbocompresseurs et les convertisseurs catalytiques sont des sources courantes de chaleur rayonnante automobile.
Une surface extérieure réfléchissante est particulièrement utile dans cette condition. C'est pourquoi les constructions en feuille d'aluminium et en textile aluminisé sont largement utilisées pour le câblage automobile acheminé près des composants d'échappement.
Un faisceau peut être situé à l'intérieur d'un compartiment moteur généralement chaud, même lorsqu'aucune source de chaleur unique ne lui fait directement face. Dans cette situation, l'épaisseur de l'isolation, la construction textile et la capacité de résistance à la température de toutes les couches deviennent de plus en plus importantes.
Si la gaine ou le faisceau touche un composant chaud, la chaleur peut se transférer par conduction. Une fine surface réfléchissante seule ne doit pas être considérée comme un substitut à une isolation suffisante, à un dégagement d'air ou à un routage amélioré.
Pour cette raison, la sélection d'un système de protection thermique pour faisceau de câbles doit commencer par l'environnement thermique réel plutôt que par le choix d'un produit basé uniquement sur son apparence.
Aucune construction de gaine n'est idéale pour chaque emplacement automobile. Les matériaux suivants répondent à différentes combinaisons de chaleur rayonnante, de température ambiante, de flexibilité, d'abrasion et d'exigences d'installation.

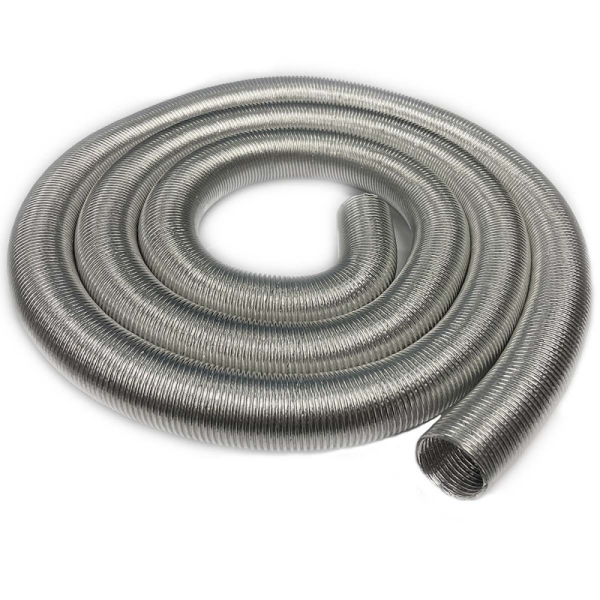

Une gaine en fibre de verre aluminisée combine une surface extérieure en aluminium réfléchissant avec une couche de support à base de fibre de verre. C'est l'une des constructions les plus utiles là où la chaleur rayonnante provenant d'un composant d'échappement est le problème principal.
Les applications typiques incluent :
Différentes conceptions peuvent utiliser du papier d'aluminium, un film aluminisé ou un tissu aluminisé associé à des structures en fibre de verre tressées, tissées ou cousues.
Voir la gamme BSTFLEX Gaine de protection thermique aluminisée pour les gaines réfléchissantes conçues pour les faisceaux de câbles, câbles, tuyaux et conduites de fluides automobiles.

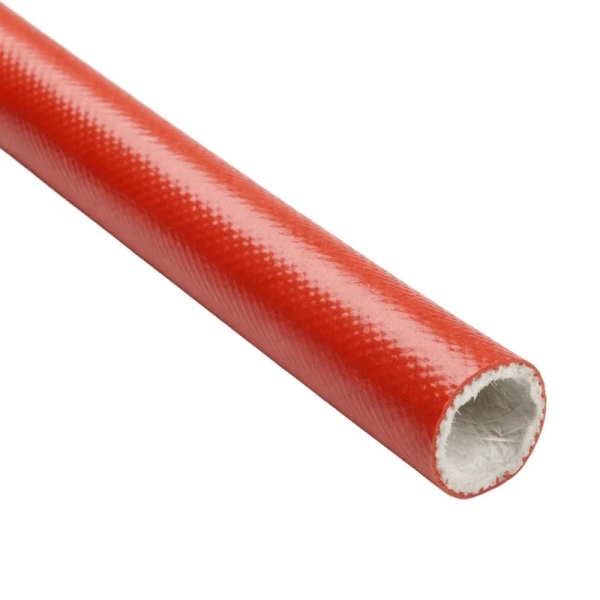

Les constructions en fibre de verre revêtues de silicone sont utiles lorsque la gaine de protection doit combiner une capacité à haute température avec une flexibilité et une résistance aux environnements industriels ou automobiles courants.
Comparée à une surface réfléchissante en aluminium brillant, ce type de gaine est généralement sélectionné pour une exigence thermique différente. Elle peut être appropriée lorsque le faisceau nécessite une barrière textile durable et que l'application implique une température ambiante élevée ou une exposition localisée plutôt qu'une réflexion intense de la chaleur rayonnante.
La fibre de basalte peut être utilisée dans les gaines flexibles à haute température lorsqu'une construction textile en fibre minérale est préférée. Elle constitue une alternative à la fibre de verre conventionnelle pour certaines applications de protection de fils et de câbles.
La sélection doit être basée sur la température de fonctionnement réelle, les exigences mécaniques, la construction de la gaine et l'exposition environnementale plutôt que sur le seul type de fibre.
Les gaines à base de silice sont envisagées lorsque l'application nécessite un matériau textile à plus haute température que les constructions en fibre de verre conventionnelles.
Ces produits peuvent être utiles pour les systèmes de câblage et de câbles proches d'équipements très chauds ou de composants liés à l'échappement, bien que l'acheminement, la résistance à l'abrasion et la géométrie d'installation doivent encore être évalués.
Lorsqu'une seule couche réfléchissante ou textile ne peut pas fournir un contrôle thermique suffisant, une gaine multicouche peut combiner plusieurs fonctions. Une conception typique peut utiliser un extérieur réfléchissant associé à une couche isolante intermédiaire et une couche intérieure textile.
Le choix de la couche doit être dicté par la réduction de température requise, l'épaisseur de paroi disponible et l'espace d'installation.
Le matériau n'est qu'une partie de la spécification. La construction physique de la gaine peut déterminer s'il est pratique de l'installer sur la chaîne de montage du véhicule ou sur un faisceau existant.
| Conception de la gaine | Application typique | Considération d'installation |
|---|---|---|
| Gaine tubulaire à glisser | Nouveaux assemblages de faisceaux avant l'installation des connecteurs | Le faisceau doit passer à travers la gaine |
| Gaine enveloppante | Faisceaux et assemblages existants avec connecteurs installés | Peut être ajustée autour du faisceau |
| Gaine auto-agrippante | Protection de faisceau réparable ou de mise à niveau | Peut normalement être ouverte et refermée |
| Gaine à fermeture par bouton-pression | Installation répétable en première monte ou en service | Fournit des points de fermeture mécaniques définis |
| Gaine auto-fermante | Installation rapide sur les faisceaux de câblage | S'ouvre pour l'insertion du faisceau et se ferme autour du faisceau |
| Bouclier thermique de forme personnalisée | Branches, connecteurs et géométrie irrégulière de faisceau | Conçu autour de la forme du composant |
Une gaine à glisser est souvent la solution la plus simple lorsque la protection thermique peut être intégrée lors de la production du faisceau. Elle offre une couverture circonférentielle continue et évite l'ajout de matériel de fermeture.
Cependant, les faisceaux automobiles terminés comportent fréquemment des connecteurs, des bornes, des clips de montage ou des branches beaucoup plus larges que le faisceau de câbles principal. Dans ces cas, faire glisser une gaine tubulaire sur l'assemblage peut s'avérer peu pratique.

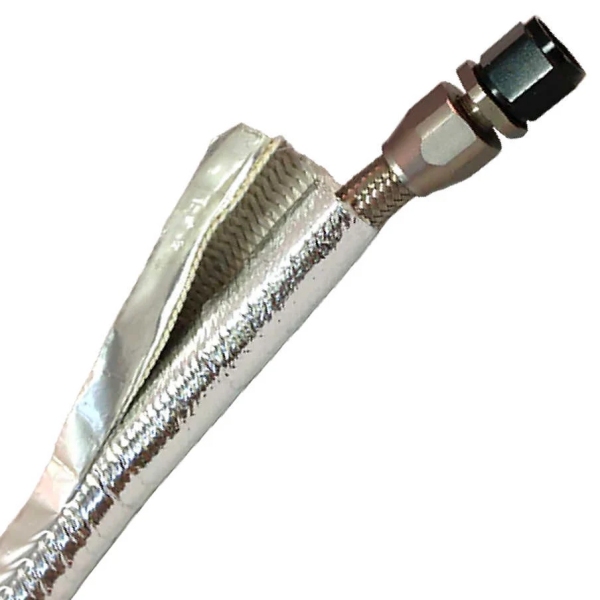

Une construction à enrouler permet à la gaine de protection thermique pour faisceau de câbles d'être installée après l'assemblage du faisceau. Selon les exigences d'entretien et des équipementiers, la fermeture peut être assurée par des bandes auto-agrippantes, des boutons-pression, des structures textiles à chevauchement ou d'autres méthodes mécaniques.
Les collecteurs d'échappement créent l'un des défis de chaleur rayonnante les plus courants dans un compartiment moteur. Le câblage peut passer à proximité en raison de l'emplacement des capteurs, des contraintes d'encombrement ou du routage nécessaire pour atteindre les composants électriques montés sur le moteur.
Pour cette application, les ingénieurs doivent évaluer :
Une construction aluminisée réfléchissante peut réduire considérablement la chaleur rayonnante atteignant le faisceau lorsque la gaine est correctement orientée vers la source de chaleur et qu'un espacement approprié est maintenu.
Les installations de turbocompresseurs combinent une chaleur locale élevée et un espace d'encombrement limité. Le câblage peut desservir des composants de contrôle de suralimentation, des capteurs d'échappement, des actionneurs ou des systèmes moteur voisins tout en passant près du carter de turbine et de la tuyauterie d'échappement.
Ces applications nécessitent souvent une combinaison de réflexion de chaleur rayonnante, d'isolation thermique et de positionnement sécurisé de la gaine. Une gaine qui se déplace de la section protégée pendant le fonctionnement du véhicule peut ne pas fournir la couverture prévue.
Pour les géométries restreintes, le système de gestion thermique peut combiner une gaine de faisceau de câbles avec un écran thermique séparé pour turbo ou échappement plutôt que de compter sur un seul composant de protection.
Les faisceaux de transmission sont une autre application importante pour les gaines de protection thermique automobiles. Les faisceaux peuvent être acheminés près du carter de transmission, du système d'échappement ou d'autres composants chauds tout en nécessitant un positionnement contrôlé et des performances électriques fiables.
Une gaine de faisceau de câbles de transmission peut être fabriquée comme une pièce tubulaire simple ou développée comme un assemblage spécifique au composant avec des découpes, des éléments de positionnement, des fixations ou des extrémités renforcées.
Pour les projets OEM à plus grand volume, la répétabilité dimensionnelle et la méthode d'assemblage deviennent aussi importantes que le matériau brut de la gaine. Le composant de protection doit s'adapter au faisceau de manière cohérente et rester dans la position prévue tout au long du fonctionnement du véhicule.
Les capteurs de température des gaz d'échappement, les capteurs d'oxygène, les capteurs de pression et d'autres composants du moteur ou de post-traitement nécessitent souvent que le câblage traverse des zones thermiquement exigeantes.
Un écran thermique de câblage automobile compact peut protéger la section de câble tout en permettant un routage autour des connecteurs, clips et supports.
Les points de spécification importants incluent :
Une gaine cylindrique fonctionne bien lorsque la géométrie du faisceau est raisonnablement uniforme. Elle devient moins efficace ou difficile à installer lorsque le composant protégé comporte de grandes ramifications, des connecteurs moulés, des clips ou des transitions tridimensionnelles complexes.

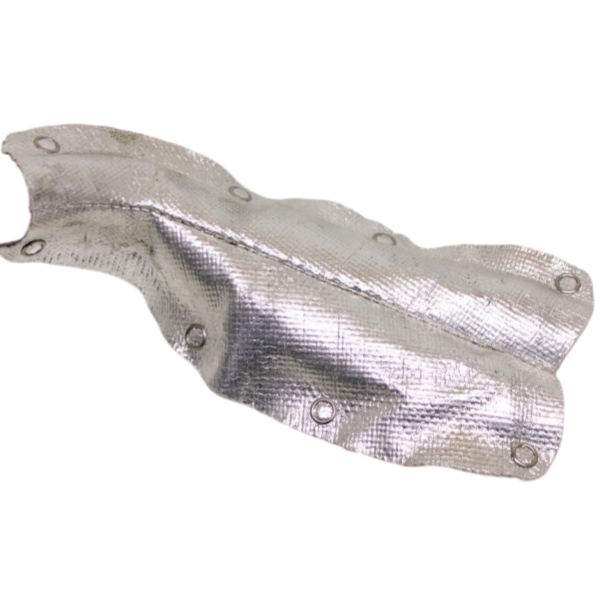

Dans ces applications, un écran thermique textile façonné peut être coupé, cousu et formé autour de l'assemblage réel.

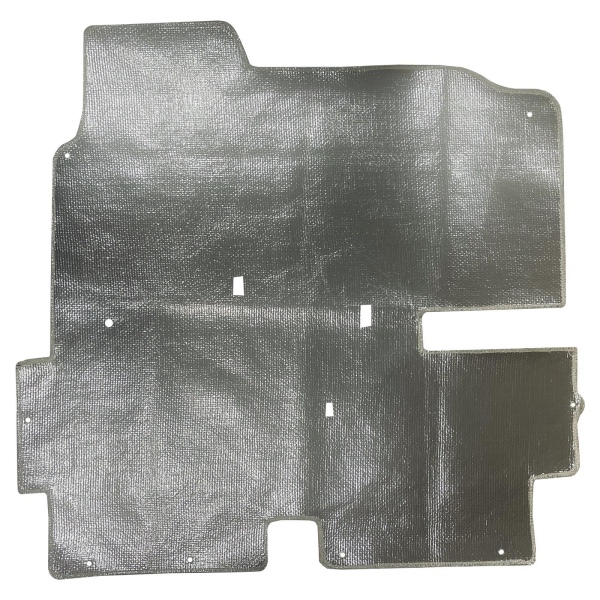

BSTFLEX fabrique également des Écrans thermiques automobiles en fibre de verre aluminisée de forme personnalisée pour les composants automobiles qui ne peuvent pas être protégés de manière adéquate par une gaine droite conventionnelle.
La norme SAE J2302 est une méthode d'essai utilisée pour évaluer l'efficacité thermique de l'isolation des gaines, des tubes et des rubans contre la chaleur rayonnante. Elle compare la température de surface d'un corps d'essai standardisé avec et sans le matériau protecteur dans des conditions de source de chaleur définies.
Cette distinction est importante car la capacité de température nominale d'un matériau et sa capacité à réduire la chaleur rayonnante atteignant un faisceau de câbles ne sont pas la même propriété.
Pour les projets OEM où la norme SAE J2302 ou un autre essai thermique spécifique au client est requis, la construction de gaine pertinente doit être évaluée dans les conditions d'essai spécifiées. Un fournisseur ne doit pas supposer qu'une classification de température de matériau générale démontre automatiquement la conformité à une exigence thermique spécifique au véhicule.
Une demande de devis utile contient plus d'informations que le diamètre de gaine requis. Les données techniques suivantes permettent d'évaluer plus précisément le système de protection thermique.
Indiquez le diamètre extérieur ou la plage dimensionnelle du faisceau, la longueur protégée et tout connecteur, borne, point de ramification ou clip plus large.
Identifiez si le faisceau se trouve à proximité d'un collecteur d'échappement, d'un turbocompresseur, d'un convertisseur catalytique, d'un tuyau EGR, d'une transmission ou d'une autre source de chaleur.
Indiquez la température connue de la source de chaleur, la température ambiante et la température maximale requise du faisceau, le cas échéant.
Spécifiez la distance minimale entre la source de chaleur et le faisceau protégé. Le dégagement peut être un facteur important dans la performance du blindage contre la chaleur rayonnante.
Indiquez si la gaine peut être installée avant que les connecteurs ne soient fixés ou si elle doit être ajustée autour d'un faisceau fini.
La gaine doit s'adapter au routage et au rayon de courbure du faisceau sans créer de rigidité inutile ou de problèmes d'assemblage.
Identifiez les exigences en matière de résistance à l'abrasion, de vibration, de durabilité des bords, de rétention des fixations ou de protection physique supplémentaire.
Indiquez le contact potentiel avec les fluides moteur, la contamination routière, l'eau ou d'autres conditions environnementales pertinentes pour l'installation sur le véhicule.
Incluez les spécifications client applicables, les méthodes d'essai thermique, les exigences matérielles et les exigences de documentation au début du projet.
Les composants de protection thermique automobile nécessitent fréquemment plus de personnalisation que les gaines industrielles standard. Le faisceau peut avoir une position de montage définie, un dégagement restreint, plusieurs points de ramification ou un processus d'installation fixe sur la chaîne de montage.
BSTFLEX peut fabriquer des composants de protection thermique à partir de dessins, de dimensions ou d'échantillons physiques fournis par le client. Selon la conception, la personnalisation peut inclure :
Il n'existe pas de gaine universelle à spécifier pour chaque faisceau automobile. Commencez par le problème thermique dominant.
Si une chaleur rayonnante intense provient d'un composant d'échappement proche, une construction réfléchissante aluminisée est souvent la première technologie à évaluer.
Si le faisceau est exposé à une température ambiante généralement élevée ou nécessite une barrière textile durable, la fibre de verre, la fibre de verre enduite de silicone, le basalte, la silice ou une construction multicouche peuvent être plus appropriés.
Si le faisceau a déjà été assemblé, une gaine enveloppante, auto-agrippante, à bouton-pression ou auto-fermante permet d'éviter de déconnecter les composants électriques.
Si la géométrie comprend de grands connecteurs, des branches ou des sections irrégulières, un écran thermique de forme personnalisée peut offrir une meilleure couverture qu'une gaine tubulaire conventionnelle.
La construction finale doit toujours être adaptée à la source de chaleur réelle, à la réduction de température requise, à la géométrie d'installation et aux exigences de validation des équipementiers (OEM).
BSTFLEX fabrique des produits de protection thermique pour le câblage automobile, les tuyaux, les câbles, les conduites de fluides et les composants adjacents à l'échappement. Les technologies disponibles incluent des gaines réfléchissantes aluminisées, des protections thermiques à base de fibre de verre, des gaines textiles haute température, des constructions enveloppantes amovibles et des écrans thermiques automobiles de forme personnalisée.
Pour un projet de protection thermique de faisceau de câbles OEM ou personnalisé, envoyez les dimensions du faisceau, les informations sur la source de chaleur, des photos d'installation, des dessins et les spécifications requises. Ces informations permettent d'évaluer la construction de la gaine et la méthode d'installation avant l'échantillonnage.
Une gaine de protection thermique pour faisceau de câbles est une barrière thermique flexible installée autour du câblage automobile pour réduire l'exposition à la chaleur provenant de composants proches tels que les collecteurs d'échappement, les turbocompresseurs, les convertisseurs catalytiques, les transmissions et les systèmes EGR.
Il n'existe pas de matériau unique idéal pour chaque application. La fibre de verre aluminisée est particulièrement utile pour le blindage contre la chaleur rayonnante, tandis que d'autres fibres de verre, la fibre de verre enduite de silicone, le basalte, la silice et les constructions multicouches peuvent être sélectionnés pour différentes combinaisons de température, de flexibilité et d'exposition environnementale.
Oui. Les conceptions enveloppantes, auto-agrippantes, à fermeture par bouton-pression et auto-fermantes peuvent être installées autour de nombreux faisceaux terminés sans avoir à faire passer de gros connecteurs à travers une gaine tubulaire.
Une surface en aluminium réfléchissante peut réduire la chaleur rayonnante atteignant le faisceau protégé, en particulier lorsque la gaine fait face à la source de chaleur et qu'un espacement approprié est maintenu. Le contact direct avec une surface chaude crée une condition de transfert thermique différente et peut nécessiter une isolation supplémentaire ou un meilleur acheminement.
La norme SAE J2302 est utilisée pour évaluer l'efficacité thermique de l'isolation par gaine, tube et ruban contre la chaleur rayonnante dans des conditions d'essai définies. Elle ne doit pas être confondue avec une classification de température de matériau générique.
Oui. Le diamètre, la longueur, la structure textile, la surface réfléchissante, les couches d'isolation, le système de fixation, les découpes, la couture et la forme globale peuvent être personnalisés en fonction du faisceau de câbles et de l'installation.
Les informations utiles incluent les dimensions du faisceau, la longueur protégée, la géométrie des connecteurs et des branches, le type et la température de la source de chaleur, le dégagement, la température requise du faisceau, la méthode d'installation, la quantité prévue et les spécifications OEM ou exigences de validation applicables.
Pour une protection réfléchissante de faisceau de câbles automobile, consultez la gamme BSTFLEX Gaine de protection thermique aluminisée ou envoyez votre dessin et vos exigences thermiques pour une recommandation personnalisée.
