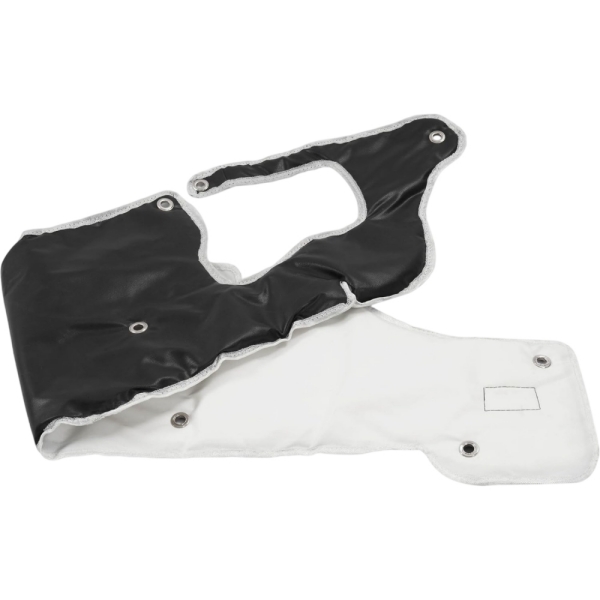

Un écran thermique de tablier est une barrière thermique fixée à la cloison du compartiment moteur afin de réduire la chaleur atteignant le panneau et la zone située derrière. Son rôle n'est pas simplement de couvrir la plus grande surface possible. La surface utile correspond à la zone exposée à la source de chaleur, et l'écran doit permettre aux joints, commandes, connecteurs et points de maintenance de rester pleinement fonctionnels.
Une cloison coupe-feu présente rarement des conditions d'installation uniformes. La partie située derrière une descente de gouttière peut nécessiter un traitement différent de celui de la partie supérieure de la cloison. Un passage de câbles requiert une ouverture contrôlée et une plaque d'accès amovible doit pouvoir le rester. Ces détails doivent être pris en compte avant de choisir le matériau d'isolation de la cloison coupe-feu.
Fournitures BSTFLEXFeuilles et tapis barrières thermiquesPour la protection thermique automobile. La conception d'un écran thermique sur mesure pour le tablier du véhicule commence par un schéma de couverture et la définition des exigences de fonctionnement, suivis du choix des matériaux et du mode de fixation.
Utilisez une photo ou un schéma côté moteur pour diviser la cloison en zones thermiques et en zones à maintenir dégagées. Indiquez également la position des composants chauds à proximité. Un simple schéma du panneau de carrosserie ne permet pas de comprendre pourquoi une partie de la protection nécessite une attention particulière.
Identifiez les éléments faisant face au collecteur d'échappement, au carter de turbine du turbocompresseur ou au tuyau de descente. Notez leurs positions relatives et l'écart minimal prévu en fonctionnement. Vérifiez la configuration en tenant compte des mouvements autorisés du moteur et de l'échappement, et pas seulement à froid et à l'arrêt.
Le contour du blindage doit couvrir la zone exposée sans entrer en contact avec la source de chaleur. En cas d'espace insuffisant, il convient de revoir la géométrie ou le mode de fixation. Une température de résistance à la chaleur plus élevée pour la fibre optique ne remplace pas un dégagement suffisant.
Repérez les œillets du faisceau de câbles, les soufflets de colonne de direction, les raccords de chauffage, les passages de câbles et toute autre ouverture. La barrière doit dégager un espace suffisant autour de ces éléments afin de ne pas déplacer un joint, exercer une pression sur un connecteur ou bloquer une pièce mobile.
Une découpe pour écran thermique ne remplace pas un passe-câble ni un raccord étanche de cloison. De même, la pose d'une feuille réfléchissante sur une ouverture endommagée ne répare pas le pare-feu. Il convient de traiter séparément les défauts du panneau et de ses joints d'étanchéité.
Indiquez les couvercles, les fixations, les étiquettes d'identification et les points d'inspection qui doivent rester accessibles. Précisez également les emplacements où un écran peut être supporté ou collé. Une grande forme continue peut paraître simple sur un schéma, mais devenir impraticable une fois l'équipement environnant installé.
Le terme « isolation du pare-feu » recouvre plusieurs traitements différents. Côté moteur, le blindage réfléchissant bloque le rayonnement avant qu'il n'atteigne la cloison. Côté cabine, l'isolation limite les transferts thermiques à l'intérieur de l'habitacle. Les couches d'insonorisation ont une autre fonction et nécessitent des spécifications de performance spécifiques.
Pour une construction réfléchissante côté moteur, la surface réfléchissante exposée est orientée vers la source de rayonnement. Une couche réfléchissante recouverte par une garniture ou pressée contre une autre surface solide n'offre pas la même fonction de barrière radiante. Les matériaux destinés au compartiment moteur ne doivent pas être systématiquement choisis comme revêtement intérieur exposé.
Aucune de ces descriptions n'établit de classification de résistance au feu. Ne déduisez pas la capacité de confinement des flammes, l'étanchéité à la fumée ou la conformité aux exigences d'un véhicule à partir de la température ou de la réflectivité des fibres. Un écran thermique supplémentaire pour pare-feu ne remplace pas la cloison d'origine ni ses joints d'étanchéité ; toute exigence de performance au feu nécessite des preuves distinctes pour l'ensemble spécifié.
Comparez le revêtement, la couche textile ou isolante, le système de lamination et la fixation. Deux matériaux aux surfaces réfléchissantes similaires peuvent présenter des épaisseurs, une flexibilité et des exigences de collage différentes. Demandez des précisions sur la construction exacte du produit fourni.

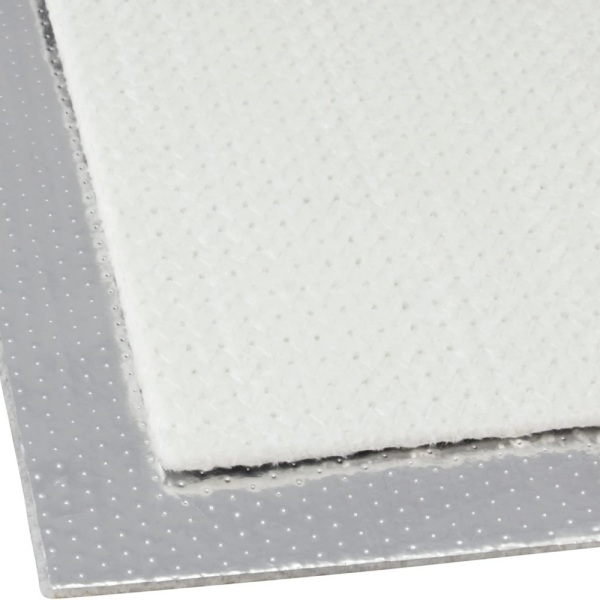

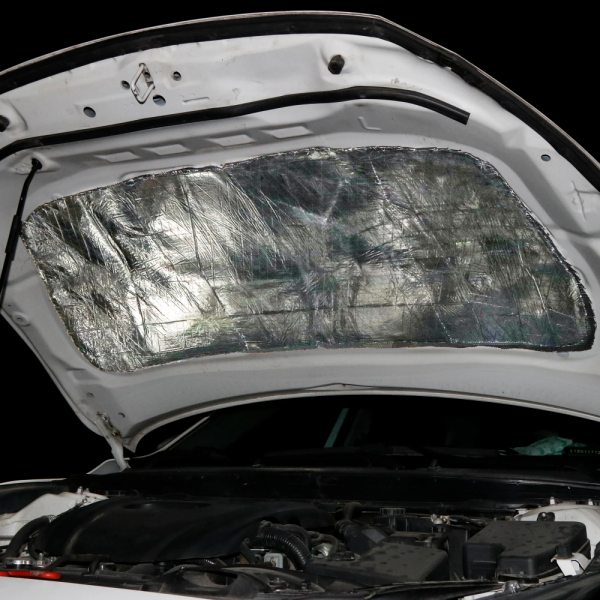

Letapis de protection thermique en fibre de verre et aluminium adhésifCe composant combine une face en aluminium, une couche de fibre de verre et un support adhésif. Il constitue une solution de base pour la découpe sur mesure de sections adaptées à un panneau approprié.
Pour une application de pare-feu, vérifiez comment le matériau épouse les nervures et les creux, où un contact adhésif total est possible et si l'épaisseur finale laisse un espace suffisant autour des pièces adjacentes. L'approbation doit couvrir le stratifié et l'adhésif, et non la seule couche de fibre de verre.
Lebarrière de protection thermique en silice d'aluminium adhésiveCe matériau utilise un substrat en silice tissée avec une surface réfléchissante. Il peut être envisagé pour des projets nécessitant de la silice dans sa composition.
Le changement de substrat n'augmente pas automatiquement la température admissible à l'interface adhésive. Avant de sélectionner la pièce finie, il convient de spécifier l'exposition continue, les pics de courte durée et les conditions au niveau du panneau collé.
BSTFLEX propose également unbarrière thermique en aramide aluminiséPour des applications telles que la protection pare-feu, cela offre une option de substrat supplémentaire sans imposer l'utilisation de fibre de verre ou de silice pour chaque barrière coupe-feu.
Lors de votre demande, veuillez préciser la méthode de fixation proposée et le support de bord requis. Ne présumez pas qu'elle possède le même support autocollant, le même système de lamination ou la même procédure d'installation qu'un tapis adhésif.

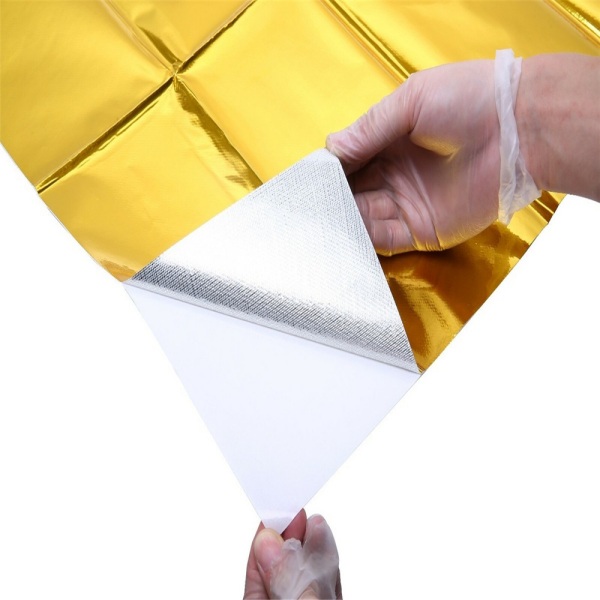

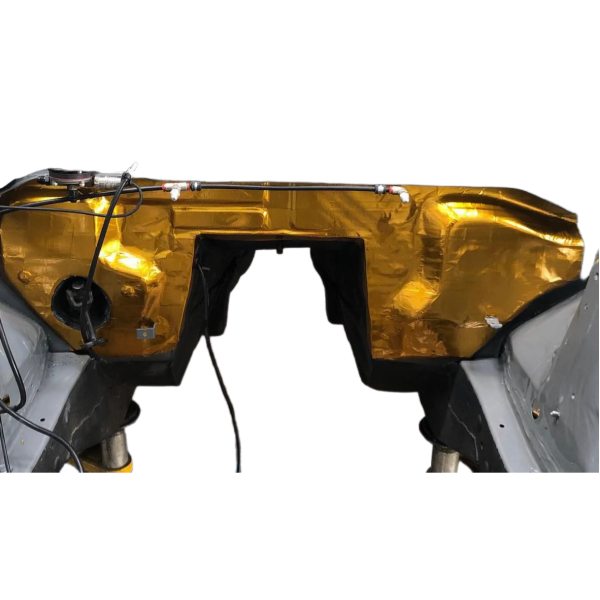

Unfeuille réfléchissante thermique dorée adhésiveOn peut envisager son utilisation lorsqu'un traitement réfléchissant mince est requis sur une surface de cloison coupe-feu ou de paroi étanche appropriée. Son rôle diffère de celui d'un tapis isolant plus épais.
L'aspect doré n'est pas un indicateur universel de performance. Il est préférable de comparer la construction documentée, les limites de température et le résultat d'installation plutôt que de choisir un matériau uniquement en fonction de sa couleur. Vérifiez la limite de réflexion de la surface indépendamment de la limite d'adhérence.
Le dimensionnement d'un isolant de pare-feu doit se faire à partir de points de référence reproductibles. Les emplacements des trous critiques doivent être déterminés à partir de repères convenus plutôt que d'un bord irrégulier. Indiquez le sens de la vue afin d'éviter toute confusion entre la face moteur et la face habitacle.
Les configurations pour conduite à gauche et à droite peuvent nécessiter des contours et des ouvertures différents. Traitez-les comme des configurations de dessin distinctes jusqu'à ce que la compatibilité soit confirmée ; une forme symétrique ne constitue pas automatiquement une deuxième version approuvée.
| détail du dessin | Informations à définir |
|---|---|
| Limite de couverture | Zones protégées, zones extérieures au contour et zones qui doivent rester découvertes. |
| Orientation des pièces | Surface faisant face au moteur, vue d'installation, variante du véhicule et révision du dessin. |
| Découpes et dégagements | Emplacements des passe-câbles, ouvertures de service, dégagements des pièces mobiles et tolérances de positionnement critiques. |
| Caractéristiques des accessoires | Points de fixation approuvés, surfaces de collage autorisées et zones devant rester exemptes d'adhésif. |
| Sections et bords | Pièces séparées, coutures ou chevauchements approuvés, traitement des bords exposés et épaisseur locale maximale. |
| Références d'inspection | Dimensions et caractéristiques d'ajustement utilisées pour approuver l'échantillon et vérifier les pièces de production. |
BSTFLEXtapis réfléchissants thermiques découpés sur mesureDéfinir un parcours permettant de transformer une feuille de matériau en un contour précis. La faisabilité des découpes, des sections étroites et des exigences de support local est évaluée en fonction du matériau choisi et du procédé de transformation.
Déterminez si la barrière sera installée sur un panneau de carrosserie nu ou après la mise en place du moteur, des faisceaux de câbles et autres équipements. Un gabarit adapté lors de l'assemblage de la carrosserie peut s'avérer impossible à positionner lors d'une installation ultérieure sans démonter les composants environnants.
Lorsque l'accès est restreint, envisagez de séparer les sections selon un ordre d'installation défini. Dans la mesure du possible, éloignez les joints des ouvertures critiques et spécifiez les chevauchements plutôt que de laisser les installateurs les réaliser différemment sur chaque véhicule. Vérifiez l'épaisseur au niveau des joints par rapport au dégagement disponible.
Pour les éléments collés, vérifiez la peinture ou le revêtement, son état et la température prévue à l'interface de collage. Pour les éléments retenus, utilisez un système de support homologué et évaluez la charge aux points de fixation. Des fixations supplémentaires peuvent maintenir une pièce en place, mais elles ne rendent pas utilisable un adhésif surchauffé ou un stratifié instable.
Les questions détaillées relatives à la liaison sont abordées dans leguide de sélection des adhésifs pour écrans thermiques autocollantsConcernant la configuration du pare-feu, l'exigence supplémentaire est que les joints, les connecteurs et les trappes de service restent utilisables après l'installation de la barrière.
Prenons l'exemple d'une cloison avec un tuyau d'évacuation d'eau près d'un côté, un connecteur de câblage central et un couvercle amovible au-dessus. Il s'agit d'un exemple de conception, et non d'une configuration testée sur un véhicule.
Une méthode d'évaluation consiste à prévoir une section dédiée à l'échappement, une ouverture contrôlée autour du joint du connecteur et un traitement spécifique pour le couvercle amovible. Cette configuration permet d'évaluer le matériau côté chaud et la fixation sans avoir à coller une seule feuille continue sur l'ensemble des points d'accès.
Cet exemple ne prouve pas qu'un écran segmenté soit toujours préférable. Il illustre l'importance de concevoir conjointement le contour du matériau, le plan de fixation et l'accès pour la maintenance. Il convient de vérifier la couverture et l'ajustement sur le montage final.
Définissez les points de mesure avant les essais. Selon l'objectif, il peut s'agir du panneau côté moteur, d'une interface adhésive, de la cloison côté cabine ou d'un composant adjacent sensible à la température. La température mesurée en un point ne doit pas être interprétée comme représentative de toutes les autres.
Pour évaluer une modification, utilisez des conditions de fonctionnement comparables : conditions ambiantes, charge moteur, débit d’air, durée de l’essai et période pertinente après l’arrêt. Indiquez la température admissible à l’emplacement sélectionné plutôt que de vous fier à une affirmation non spécifiée de réduction de la chaleur dans la cabine.
Après l'évaluation thermique et de durabilité convenue, inspectez la pièce. Vérifiez l'absence de soulèvement, de séparation des couches, de marques de contact, de découpes endommagées et de jeu au niveau des fixations. Actionnez les commandes concernées et assurez-vous que les trappes d'accès et les connecteurs restent accessibles pour la maintenance.
Publier simultanément le fichier de construction du matériau, le modèle fini et les spécifications de fixation. Toute modification apportée au parement, au support, au revêtement, au contour ou à la position de l'échappement à proximité doit entraîner un réexamen des conditions d'homologation concernées.
Pour les constructeurs automobiles, les équipementiers et les fabricants d'équipements, la demande de devis doit décrire l'installation et non se limiter à une simple fiche technique sur les hautes températures. Veuillez fournir un schéma côté moteur, des photos, la position de la source de chaleur, le dégagement minimal requis et la température cible de la zone protégée.
Indiquez l'épaisseur du matériau proposé, la finition de la surface de montage, le mode de fixation souhaité et les découpes nécessaires. Précisez les variantes de véhicule, les restrictions d'utilisation, la quantité d'échantillons et la demande de production prévue. Considérez les dimensions ou les valeurs de performance non résolues comme des éléments à développer plutôt que de les présenter comme des spécifications approuvées.
BSTFLEX peut examiner la demande via sonfabrication de matériaux de barrière thermique et services de fourniture OEMLes tôles, les panneaux découpés et les pièces brutes profilées peuvent être discutés en fonction des exigences de construction et de dessin sélectionnées.
Veuillez nous envoyer le schéma de votre écran thermique de pare-feu pour une analyse des matériaux et un devis.L’échantillon convenu sert de base à la vérification de la couverture, de l’installation et des performances thermiques avant la publication des spécifications de production.
Pas nécessairement. Commencez par cartographier l'exposition et les conditions d'installation. Certains projets peuvent utiliser une seule construction ; d'autres peuvent nécessiter un blindage localisé ou des sections de service séparées. Choisissez la configuration en fonction des exigences thermiques et validez l'agencement final.
Non. Une feuille prédécoupée ne doit pas remplacer un passe-câble, un manchon ou un raccord de cloison étanche correctement spécifié. Préservez la fonction du système d'étanchéité d'origine et veillez à ce que la barrière ne soit pas en contact avec des pièces mobiles ou nécessitant un accès.
Non. Les descriptions font référence à des objectifs de performance différents. Un traitement combiné doit être validé pour ses fonctions thermiques et acoustiques, et adapté au côté d'installation prévu.
Uniquement après vérification des schémas pertinents. La position du volant, le cheminement des faisceaux de câbles, les raccordements de chauffage et les équipements optionnels peuvent modifier les ouvertures ou la couverture requise. Indiquez les versions applicables sur le plan approuvé.
