Le garnissage d'échappement expansible et le remplissage en vrac sont deux manières d'introduire une charge de fibre acoustique dans un silencieux.Une feuille thermodéployable transporte la fibre dans l'assemblage sous une forme compacte et retenue. Le remplissage en vrac est mesuré et distribué pendant le remplissage. La meilleure méthode de production dépend de l'accès à la chambre, du contrôle de la quantité de fibre et de la manière dont l'assemblage terminé est validé.
Pour un fabricant d'échappements OEM, comparez le processus de remplissage complet plutôt que de demander quel matériau semble plus volumineux avant que la coque ne soit fermée. Une feuille expansible a une condition d'installation initiale et une condition libérée ultérieure. Un processus de remplissage en vrac nécessite une méthode définie pour placer le matériau dans toute la cavité prévue.
BSTFLEX fournit le Feuille de garnissage pour silencieux à chicane d'échappement, fabriqué à partir de fil de verre à filament continu texturé et compressé, maintenu par des coutures à bas point de fusion. La comparaison ci-dessous se concentre sur le choix d'une méthode de remplissage pour un programme de silencieux existant ou nouveau.

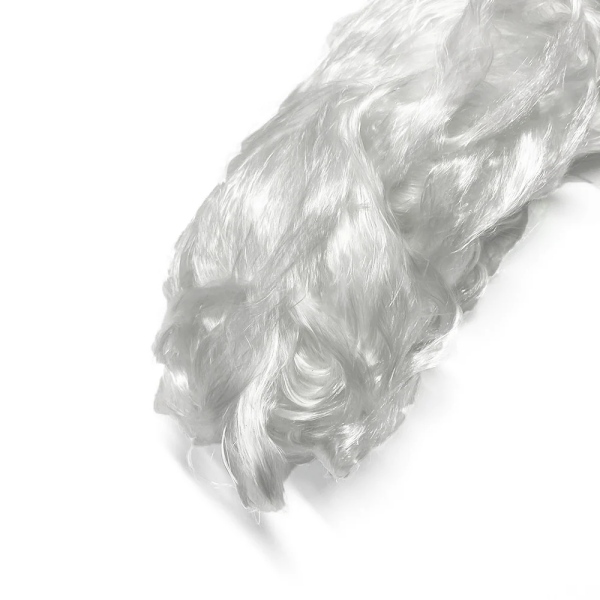

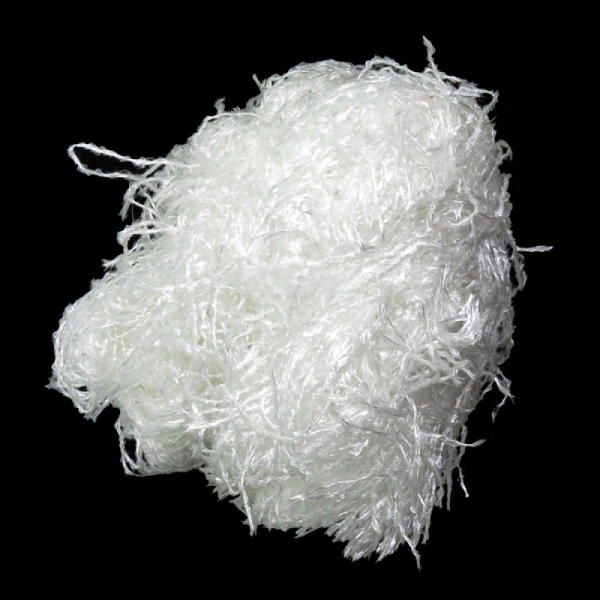

Garnissage de silencieux en vracn'est pas une spécification de matériau complète. Identifiez si le devis couvre la fibre hachée, le matériau à brin continu préparé ou une autre construction définie. Ne supposez pas que tout ce qui est fourni sans feuille cousue a la même longueur de fibre ou le même comportement de manipulation.
Distinguez également la fibre en vrac fournie du remplissage direct basé sur l'équipement. Un système de remplissage direct peut doser des brins de fibre de verre à partir d'un emballage d'alimentation et les introduire par une buse. Ce processus n'est pas le même que le placement manuel de la fibre prise dans un sac.
Pour une comparaison utile, identifiez la feuille proposée et la matière première existante, puis décrivez les opérations effectuées sur chacune. Un processus de remplissage contrôlé par machine ne doit pas être représenté par un exemple de remplissage manuel non pesé.

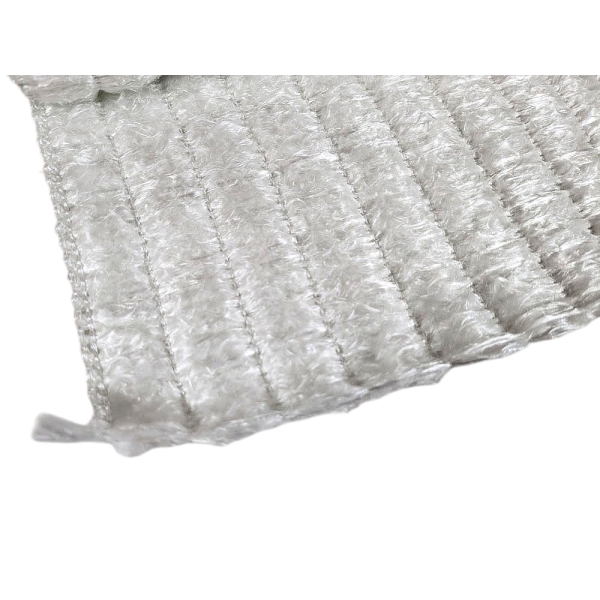

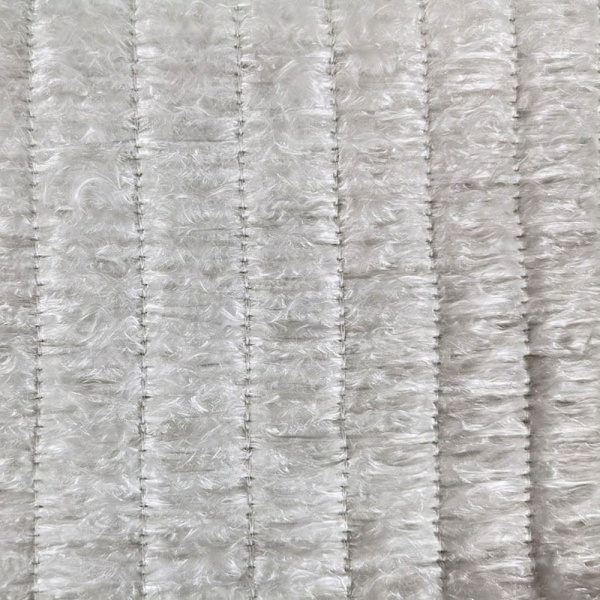

Dans une feuille de garnissage de silencieux expansible, une couture temporaire retient le fil de verre volumineux pour la manipulation. Le chauffage initial libère cette retenue afin que la structure en fibre puisse s'ouvrir dans l'espace qui lui est alloué. La libération modifie la disposition des fibres ; elle ne crée pas de fibre de verre supplémentaire.
Le matériau en vrac est distribué pendant l'opération de remplissage. Selon la construction spécifiée, il peut également se tasser ou changer pendant le service, mais le terme remplissage en vrac n'identifie pas le mécanisme de libération thermique délibéré utilisé dans la feuille cousue.
Cela crée une différence pratique lors de l'inspection. Le placement de la feuille avant le chauffage et la distribution de la fibre après la libération sont des points d'acceptation distincts. Un ajustement à froid réussi ne prouve pas que le matériau libéré atteint chaque partie prévue de la chambre.
Pour le mécanisme lui-même, voir comment les feuilles de fibre de verre thermodéployables remplissent un silencieux.
| Question de processus | Feuille de garnissage thermodéployable | Remplissage de fibre en vrac ou direct |
|---|---|---|
| Qu'est-ce qui entre dans l'assemblage ? | Une pièce définie de matériau fibreux compact et retenu. | Une charge de fibre mesurée introduite par le processus manuel ou machine spécifié. |
| Comment la quantité est-elle contrôlée ? | Par la spécification du matériau, la zone de coupe utilisable et le poids de fibre convenu. | Par pesée ou dosage calibré, avec vérification de la quantité livrée. |
| Qu'est-ce qui contrôle le placement ? | La disposition de coupe, la méthode d'enveloppement ou de positionnement et l'espace de libération disponible. | La séquence de remplissage, la voie d'accès, l'outillage et la méthode de distribution. |
| Que faut-il vérifier après le chauffage ? | La libération, la distribution locale, la rétention et l'état de l'assemblage complet. | La distribution, la rétention et l'état de l'assemblage complet. |
| Que ne faut-il pas supposer ? | Que l'expansion compense une charge de fibre insuffisante. | Qu'une fibre non emballée nécessite automatiquement un processus manuel incontrôlé. |

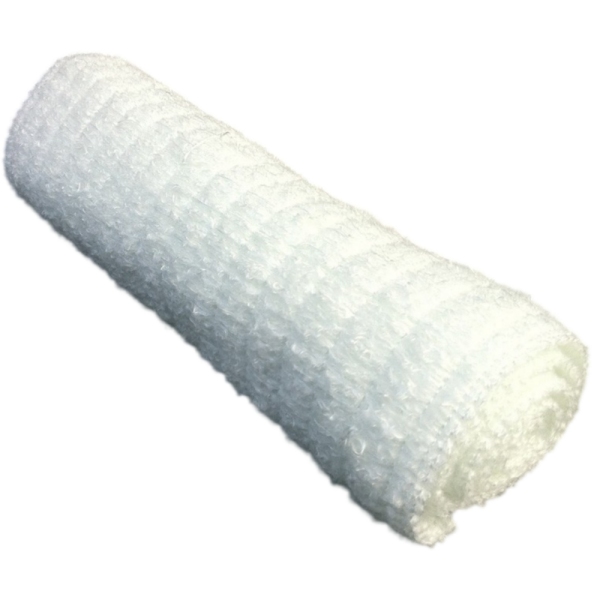

Envisagez une feuille expansible lorsque la séquence de production permet de positionner une pièce coupée aux dimensions autour du noyau avant l'insertion. Testez l'assemblage compact à travers la coque réelle, y compris sa section la plus étroite, les joints internes et les raccords d'extrémité.
Vérifiez si la feuille reste en position pendant l'insertion et si la méthode de fixation choisie permet le relâchement prévu. Enregistrez tout découpage ou remballage nécessaire au poste. Ces opérations font partie de la comparaison des processus, même lorsque le matériau acheté est décrit comme prêt à installer.
Lorsque le processus établi remplit une chambre partiellement fermée par un orifice ou une buse, examinez comment une feuille entrerait dans cette même cavité. Un changement pour un garnissage en feuille peut nécessiter une séquence d'assemblage différente plutôt qu'une simple substitution de matériau.
Conservez une voie de remplissage direct validée dans la comparaison lorsque l'outillage et la matière première conviennent déjà au produit. Examinez la masse livrée, la distribution et les enregistrements de processus avant de décider si le changement de forme d'approvisionnement résout un réel problème de production.
Marquez chaque zone sur la coupe transversale et attribuez sa quantité de remplissage et sa méthode de placement. Ne vous attendez pas à ce que le garnissage de silencieux auto-expansible dans un compartiment fournisse de la fibre à travers une cloison solide dans un autre.
Pour une coque ovale ou un noyau décentré, inspectez séparément le jeu étroit et la poche plus large. L'essai de la feuille doit établir où les pièces compactes se placent et comment elles se relâchent. L'essai de remplissage en vrac doit établir comment la charge atteint et reste dans ces mêmes régions.
Utilisez la distribution observée pour comparer les processus. Ni une coque irrégulière ni un grand volume total de cavité ne sélectionnent la méthode de remplissage par eux-mêmes.
Une comparaison entre feuille et remplissage en vrac peut modifier involontairement plusieurs variables à la fois : qualité du verre, construction des filaments, quantité de fibres et couches côté noyau. Enregistrez ces différences avant d'interpréter un test acoustique ou un essai en service.
Lorsque l'objectif est d'isoler le processus de remplissage, maintenez le matériau et la quantité de fibre cible comparables dans la mesure du possible. Lorsque la feuille proposée introduit un système de fibre différent, évaluez-le comme une modification de conception. Un poids égal ne suffit pas à établir l'équivalence.
De même, le garnissage de silencieux à filament continu ne signifie pas toujours une feuille libérée par la chaleur. Les fibres continues peuvent être fournies sous d'autres formes ou utilisées dans des processus d'enroulement et de remplissage. Spécifiez le comportement de couture et de relâchement séparément de la description de la fibre.
Utilisez les conditions de fonctionnement requises pour approuver la qualité de la fibre. Un mécanisme de relâchement à basse température et une exigence de service à haute température décrivent différentes parties de la spécification.
Comparez la fibre acoustique sèche, et non une feuille cousue complète contre une charge de fibre non emballée sans ajustement. Établissez si le poids de la feuille cité inclut la couture temporaire ou d'autres matériaux incorporés.
Pour le processus de remplissage, distinguez le matériau retiré du stock du matériau livré dans le silencieux. Enregistrez séparément les chutes, les pertes de manipulation et les portions inutilisées. Aucune de ces quantités ne doit être comptée comme fibre acoustique installée.
Ne réduisez pas la charge de fibre approuvée simplement parce que la feuille de remplacement s'expanse. Inversement, ne forcez pas l'ajout de matériau dans une cavité uniquement pour donner à la feuille compacte un aspect aussi plein qu'un assemblage rempli en vrac avant chauffage.
La méthode de calcul est couverte dans le dimensionnement de la feuille et le poids de remplissage pour le garnissage d'échappement expansible. Utilisez ce guide pour convertir une charge approuvée en dimensions, puis confirmez la disposition proposée par un essai d'assemblage.
Convenez de la procédure de conditionnement avec les fournisseurs de matériaux et de silencieux avant de tester une feuille libérée par la chaleur. Enregistrez l'emplacement de mesure pertinent et les conditions d'exposition. Un temps de ralenti moteur fixe ne remplace pas universellement une procédure de relâchement spécifique au matériau.
Après le cycle prescrit, examinez si les dispositifs de retenue prévus se sont relâchés et si la fibre occupe les régions assignées. Utilisez un échantillon d'inspection planifié ou une autre méthode d'inspection convenue ; ne déduisez pas la distribution interne uniquement à partir de la température externe de la coque ou du son de l'échappement.
Vérifiez tout ruban, lien ou fixation ajouté par rapport à la construction approuvée. Leur but pendant l'assemblage ne doit pas entrer en conflit avec le relâchement requis. Maintenez la protection permanente du noyau et les composants de retenue en place, sauf si leur retrait fait partie d'une révision de conception approuvée.
Pour les deux voies de remplissage, suivez les informations de sécurité des matériaux ainsi que les procédures de manipulation, de ventilation et de test à chaud de l'installation.
L'enregistrement d'essai suivant sépare la commodité de production de la performance du silencieux fini. Définissez les exigences d'acceptation avant d'exécuter les échantillons afin que le format préféré ne soit pas sélectionné uniquement sur l'apparence.
| Élément d'essai | Enregistrement pour les deux voies | Vérification supplémentaire de la feuille |
|---|---|---|
| Entrée de matériau | Identification de la fibre, charge sèche et disposition des couches environnantes. | Spécification de couture et base de poids pour le composant coupé. |
| Assemblage | Préparation, placement, temps de fermeture et retouche requise. | Ajustement de l'insertion et stabilité de la feuille compacte avant fermeture. |
| Distribution interne | Couverture dans chaque zone de conditionnement désignée en utilisant une méthode d'inspection convenue. | Distribution après le cycle de libération prescrit. |
| Résultat acoustique | Mesures sonores dans les mêmes conditions documentées d'utilisation et de test. | Confirmer l'état de conditionnement spécifié avant la comparaison. |
| Essai de rétention et de service | Migration de fibres observée, perte de matériau et état des composants après l'utilisation convenue. | Vérifier l'absence de libération restreinte ou d'espaces persistants. |
| Reproductibilité de la production | Variation sur l'ensemble d'échantillons convenu, et non seulement sur un assemblage réussi. | Cohérence de la disposition de coupe, des dispositifs de retenue et de l'état libéré. |
Inclure les mesures de perte de pression lorsque la conception de l'échappement l'exige. Une forme de remplissage différente n'est pas, en soi, la preuve d'une contre-pression plus faible, d'une durée de vie plus longue ou de la conformité à une exigence de bruit d'échappement fini.
Une fois que les deux constructions répondent aux exigences d'acceptation, comparez leur coût par silencieux accepté. Incluez les coûts des matériaux achetés, du rendement utilisable, de la préparation, du remplissage ou de l'emballage, de la fermeture, de l'inspection et de l'équipement pertinent.
Pour le conditionnement en feuille, mesurez le travail nécessaire pour couper, peser et positionner la pièce. Pour le remplissage direct, incluez le processus réel de dosage, de manipulation et de changement de série. Utilisez les données de production observées plutôt que de supposer qu'une feuille permet toujours d'économiser de la main-d'œuvre ou que le remplissage en vrac coûte toujours moins cher.
Une usine avec plusieurs variantes de silencieux peut conserver différentes méthodes de remplissage pour différents produits. La décision ne doit pas nécessairement porter sur un format de matériau unique pour toute la ligne de production.
Aucun résultat sonore ne découle du seul format de fourniture. Comparez la fibre sélectionnée, la quantité installée, la distribution et le silencieux complet dans des conditions de test cohérentes. Le dégagement thermique est une caractéristique du remplissage, pas une réduction garantie des décibels.
Évaluez-le par rapport aux contrôles de processus requis. Les charges pesées, les instructions de placement définies ou le dosage basé sur l'équipement peuvent faire partie d'une spécification de production. L'absence de feuille n'établit pas une mauvaise reproductibilité.
Examinez d'abord les exigences relatives au matériau existant, à la quantité de remplissage, à l'accès à la chambre et au conditionnement. Le rembourrage de silencieux est une description large, pas une spécification d'interchangeabilité. Approuvez la feuille proposée dans l'assemblage réel avant de passer des commandes répétées.
Utilisez uniquement la méthode de manipulation et de conditionnement approuvée pour cette construction. La pré-expansion modifie l'état d'installation évalué et peut supprimer l'avantage pratique de la fourniture d'une feuille compacte.
Pour une garniture de silencieux OEM examen, fournissez la section transversale du silencieux, les dimensions internes, la géométrie du noyau et la séquence d'assemblage. Incluez la spécification actuelle de la fibre et le poids de remplissage à sec, ou identifiez ces valeurs comme des éléments de développement.
Décrivez le problème que le changement proposé doit résoudre : temps de préparation, accès à une cavité irrégulière, placement incohérent, perte de matériau ou tout autre problème mesuré. Ajoutez les quantités d'échantillons, la demande de production prévue, les exigences d'emballage et les tests d'acceptation prévus.
Pour une option de feuille à libération thermique, commencez par la feuille de garnissage de silencieux en fibre de verre expansible BSTFLEX. Les dessins et les échantillons existants peuvent appuyer un examen via notre service de fabrication de garnitures de silencieux sur mesure.

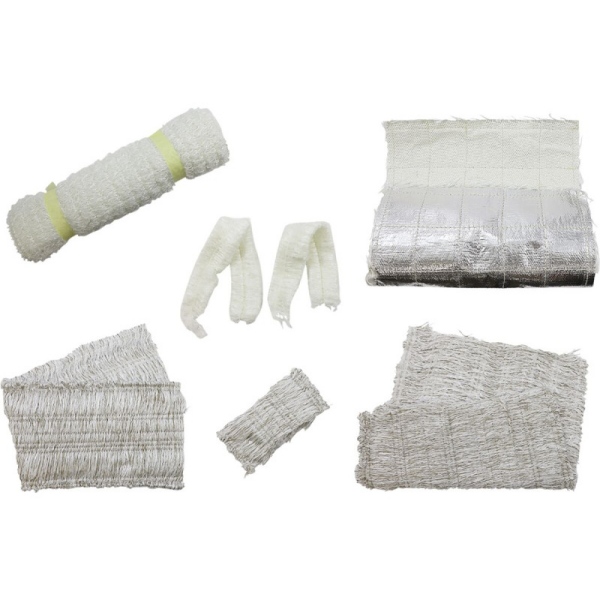

D'autres formats de remplissage et de garnissage de silencieux d'échappement sont disponibles pour les projets nécessitant une méthode de fourniture différente. L'objectif d'achat est un processus de remplissage contrôlé et validé, que la fibre pénètre dans le silencieux sous forme de feuille compacte ou via une opération de remplissage établie.
