Regardez sous un véhicule, autour d'un convertisseur catalytique, derrière un collecteur d'échappement ou le long d'un tunnel d'échappement, et de nombreux boucliers thermiques en métal partagent une caractéristique évidente : la surface n'est pas plate.

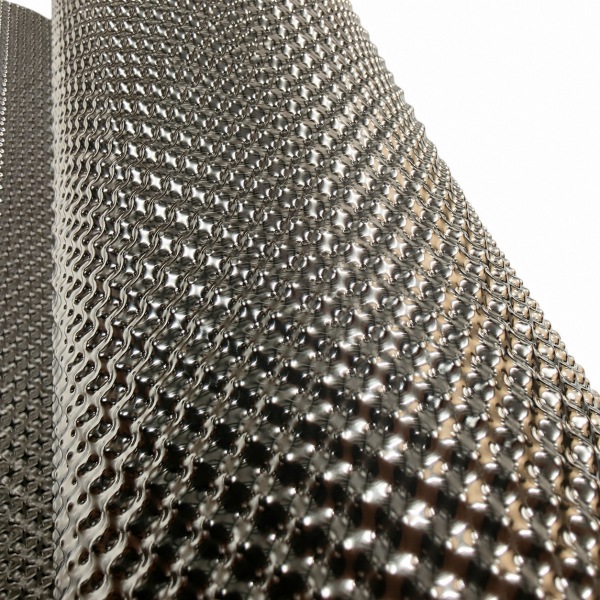

Les alvéoles, les nervures surélevées, les textures pressées et les motifs répétitifs trouvés sur les boucliers thermiques automobiles sont des caractéristiques d'ingénierie fonctionnelles. Le gaufrage modifie le comportement d'une fine feuille de métal. Au lieu de compter uniquement sur l'épaisseur du matériau pour la rigidité, une surface tridimensionnelle permet au bouclier de conserver sa forme tout en gardant le composant relativement fin et léger.
C'est pourquoi le matériau de bouclier thermique gaufré est largement utilisé pour les systèmes d'échappement automobiles, les compartiments moteur, les barrières thermiques de soubassement et d'autres applications où la température, les vibrations, l'espace d'encombrement et la masse du véhicule doivent tous être pris en compte en même temps.
BSTFLEX fabrique plusieurs types de matériaux de barrière thermique en métal, notamment matériau de bouclier thermique en acier inoxydable gaufré, matériau de bouclier thermique en aluminium gaufré et matériau de bouclier thermique en Inconel Alloy 625 pour des projets de gestion thermique sur mesure.
Une feuille plate et une feuille gaufrée peuvent être fabriquées à partir du même métal et de la même épaisseur nominale, pourtant leur comportement mécanique peut être très différent.
Une grande surface de métal fin et plat peut se plier facilement. Lorsqu'elle est installée sur un véhicule, elle peut également être exposée aux vibrations, au mouvement du moteur, à l'excitation de la route, à la pression du flux d'air et à une expansion et une contraction répétées à mesure que le système d'échappement chauffe et refroidit.
Augmenter l'épaisseur de la feuille est un moyen d'augmenter la rigidité, mais cela ajoute également du poids et de la consommation de matériau. Le gaufrage offre une autre option.
En pressant un motif tridimensionnel contrôlé dans la feuille, le fabricant modifie sa géométrie transversale. Les caractéristiques surélevées et en creux rendent le panneau plus résistant à la flexion qu'une surface équivalente complètement plate.
Pour les ingénieurs automobiles, cela crée une opportunité importante : la stabilité structurelle peut être améliorée sans dépendre exclusivement d'un métal de plus forte épaisseur.
L'apparence de la feuille de bouclier thermique gaufrée conduit parfois à la traiter comme un produit métallique à motifs. Cette description manque son objectif principal.
Dans la gestion thermique automobile, le profil gaufré peut influencer :
Le motif optimal dépend du métal de base, de l'épaisseur de la feuille, des dimensions du bouclier, de la profondeur de formage et de la méthode de montage. Un motif qui fonctionne bien pour un grand panneau de soubassement en aluminium peut ne pas être la meilleure configuration pour un bouclier de collecteur d'échappement compact en acier inoxydable.
Pour comprendre pourquoi le gaufrage fonctionne, considérez une simple feuille de papier. Une feuille plate se plie facilement. Une fois que la même feuille est pliée ou formée en un profil tridimensionnel, elle devient beaucoup plus résistante à la flexion dans certaines directions.
Le métal gaufré suit le même principe structurel général.
Le motif surélevé introduit une géométrie locale dans une surface autrement plate. Au lieu que tout le panneau se comporte comme un plan fin, les sections formées résistent à la flexion et aident à distribuer les charges mécaniques à travers la pièce.
Pour la conception de boucliers thermiques, cela peut être particulièrement utile lorsque le bouclier doit couvrir une surface relativement grande mais que le fabricant souhaite éviter une masse inutile.
L'objectif n'est donc pas simplement de produire le métal le plus fin possible. Il s'agit de trouver une combinaison appropriée de :
Un seul écran thermique peut sembler être un composant mineur du véhicule, mais une plate-forme complète peut utiliser de multiples barrières thermiques autour du moteur, du système d'échappement, du plancher, du système d'alimentation en carburant et des équipements de dépollution.
Ajouter une épaisseur inutile à chaque écran augmente la masse totale du véhicule ainsi que la consommation de matières premières.
Le métal gaufré offre aux concepteurs une autre possibilité d'obtenir le comportement structural requis. Au lieu de résoudre chaque problème de rigidité en augmentant l'épaisseur, c'est la géométrie du matériau lui-même qui intègre le design du composant.
C'est l'une des raisons pour lesquelles le matériau d'écran thermique en aluminium gaufré est particulièrement intéressant pour les applications de grande surface. L'aluminium offre déjà une faible densité, et le gaufrage peut rendre une tôle fine plus adaptée à la manipulation et à l'installation.
Pour les zones plus chaudes où l'acier inoxydable est privilégié, le gaufrage peut de la même manière aider à créer un écran fin et stable sans transformer la pièce en un cache métallique inutilement lourd.
Un écran thermique automobile ne fonctionne jamais dans un environnement statique.
En service, il peut être exposé à :
Panneau plat et étendu peut développer des mouvements indésirables si sa rigidité, ses points de fixation et sa géométrie ne sont pas correctement conçus. Dans certains cas, cela contribue aux bourdonnements, aux cliquetis ou à la fatigue autour des points d'attache.
Un profil gaufré peut aider à augmenter la rigidité du panneau et à modifier la réponse mécanique de la tôle. Il ne doit pas être considéré comme une solution NVH complète à lui seul ; la conception des montages, les jeux, les fixations et la géométrie des composants restent tout aussi importants.
Cependant, le gaufrage offre à l'ingénieur thermique un autre outil structural pour contrôler le comportement d'un écran thermique métallique fin.
Le bruit, les vibrations et la rudesse (NVH) ne se limitent pas aux moteurs, aux suspensions ou aux garnitures intérieures. Un écran thermique mal conçu peut également devenir une source de NVH.
Cela est particulièrement pertinent pour les grands écrans sous caisse situés à proximité d'un système d'échappement. Même si la pièce remplit correctement sa fonction thermique, des cliquetis ou des résonances indésirables peuvent créer un problème de qualité au niveau du véhicule.
Lors du développement OEM, les ingénieurs évaluent donc conjointement les performances thermiques et le comportement mécanique.
Les considérations de conception typiques comprennent :
Le gaufrage ne doit pas être traité comme un substitut à une ingénierie thermique appropriée. La performance thermique d'un écran thermique automobile dépend de l'ensemble de l'installation plutôt que du seul motif de surface.
Les facteurs importants comprennent :
Lorsque la géométrie gaufrée aide à préserver la séparation conçue ou la forme structurelle d'un écran mince, elle peut contribuer indirectement à une performance thermique constante. Sa contribution technique la plus évidente, cependant, est structurelle plutôt que de simplement augmenter la résistance à la température.
De nombreux écrans thermiques automobiles rigides fonctionnent plus efficacement lorsqu'ils sont séparés de la surface chaude plutôt que pressés directement contre elle.
La raison est simple : le contact direct métal sur métal crée un chemin de conduction thermique.
Lorsqu'un espace contrôlé existe entre le composant d'échappement et l'écran, la conception peut réduire la conduction directe et utiliser l'écran principalement pour gérer la chaleur rayonnante atteignant le côté protégé.
Cela signifie que les ingénieurs doivent évaluer l'assemblage complet plutôt que de spécifier une feuille gaufrée isolément.
Les questions pertinentes incluent :
L'acier inoxydable est fréquemment utilisé pour les écrans thermiques rigides situés dans des environnements d'échappement exigeants. Il offre une résistance mécanique, une résistance à la corrosion et une durabilité utiles lorsqu'il est exposé à des chauffages et refroidissements répétés.
Lorsque l'acier inoxydable mince est gaufré, la surface structurée augmente la rigidité et rend le matériau plus adapté aux composants automobiles formés.
Les applications typiques pour feuille de barrière thermique en acier inoxydable gaufré incluent :
La nuance d'acier inoxydable finale doit être sélectionnée en fonction de l'environnement d'application, des conditions de corrosion, des exigences de formage et de la charge thermique.
L'aluminium suit une logique de conception différente.
Son attrait principal dans la gestion thermique des véhicules est son faible poids combiné à une bonne formabilité et à des caractéristiques utiles de protection contre la chaleur rayonnante. Cela le rend particulièrement pratique pour les grands panneaux positionnés loin des zones chaudes d'échappement les plus sévères.
BSTFLEX matériau d'écran thermique en aluminium gaufré peut être utilisé pour des applications telles que :
Le gaufrage est particulièrement utile pour l'aluminium car les panneaux larges et minces peuvent autrement être relativement flexibles. Une surface formée améliore leur comportement structurel tout en conservant l'avantage de poids associé au matériau de base.
| Facteur de conception | Aluminium gaufré | Acier inoxydable gaufré |
|---|---|---|
| Avantage principal | Faible poids | Durabilité dans les zones chaudes exigeantes |
| Installation typique | Soubassement, plancher, compartiment moteur et barrières secondaires | Collecteur d'échappement, convertisseur, silencieux et échappement côté chaud |
| Poids du panneau | Plus faible | Plus élevé pour une géométrie comparable |
| Formabilité | Bien adapté aux pièces formées légères | Adapté aux écrans d'échappement formés robustes |
| Robustesse mécanique | Adapté là où le poids est prioritaire | Préféré là où la demande mécanique est plus élevée |
| Avantage du gaufrage | Rigidifie la tôle légère | Supporte une construction rigide de faible épaisseur |
Le choix correct est déterminé par la zone thermique et l'environnement mécanique plutôt que par le gaufrage seul.
Certains systèmes d'échappement fonctionnent au-delà des conditions normalement assignées aux écrans en aluminium conventionnel ou en acier inoxydable standard. Les moteurs turbocompressés à haut rendement, les systèmes de sport automobile et les assemblages d'échappement industriels spécialisés peuvent nécessiter des alliages de nickel plus performants.
Pour ces applications, BSTFLEX fournit également Matériau de bouclier thermique en Inconel Alloy 625.
L'Inconel est généralement envisagé lorsque l'exposition thermique extrême, la résistance à l'oxydation et les performances mécaniques à haute température justifient le coût plus élevé du matériau.
Il doit donc être traité comme une option d'ingénierie pour des conditions de fonctionnement sévères plutôt que comme une mise à niveau automatique pour chaque bouclier thermique automobile.
Il n'existe pas de motif gaufré universel adapté à chaque barrière thermique.
Selon le processus de fabrication et les exigences des composants, un bouclier thermique métallique peut utiliser :
Le motif doit être sélectionné en fonction de la rigidité requise, de l'épaisseur de la tôle, du sens de formage et de la géométrie du composant fini.
Un motif complexe n'est pas automatiquement meilleur. L'objectif est de créer une stabilité structurelle suffisante tout en préservant la fabricabilité.

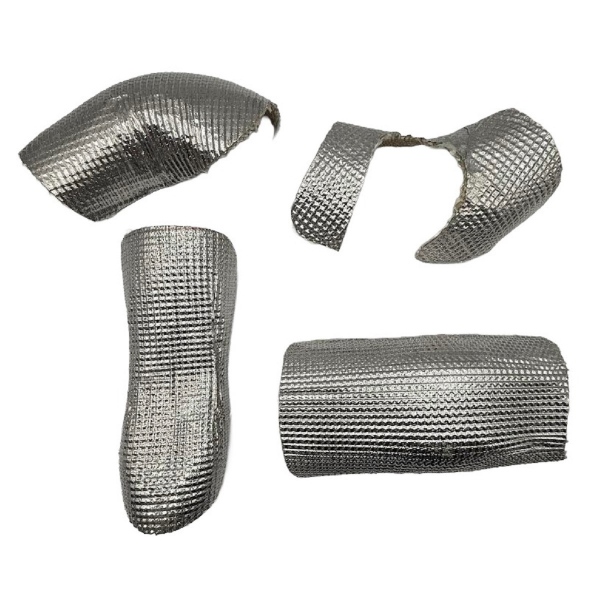

Le matériau de l'écran thermique est souvent estampé, embouti, plié ou ébavuré après la production initiale de la tôle ou de la bobine.
Pour cette raison, le gaufrage doit être compatible avec le formage en aval.
Un motif trop agressif peut interférer avec l'emboutissage profond ou provoquer un flux de matériau imprévisible dans un composant complexe. Un motif trop peu profond peut ne pas fournir la rigidité requise.
Le développement d'écrans thermiques pour les OEM doit donc prendre en compte la séquence des opérations de fabrication, notamment :
L'une des erreurs d'approvisionnement les plus courantes consiste à demander un écran thermique métallique uniquement par matériau et par épaisseur.
Par exemple :
« Nous avons besoin d'une tôle d'écran thermique en acier inoxydable. »
Ces informations ne suffisent pas à définir un composant automobile fiable.
L'acheteur doit également prendre en compte :
La même épaisseur de tôle peut se comporter très différemment selon l'alliage, le motif et la géométrie finie.
Différents clients achètent des matériaux de protection thermique à différentes étapes de la chaîne de fabrication.
Une entreprise d'estampage d'échappement peut avoir besoin de tôle ou de bobine gaufrée qui sera ensuite pressée pour former des écrans finis. Un fournisseur automobile de rang peut plutôt exiger un composant façonné fabriqué selon un plan.
Lors d'une demande de devis, les acheteurs doivent clairement identifier s'ils ont besoin de :
Cette distinction est particulièrement importante pour l'approvisionnement en boucliers thermiques B2B, car l'outillage, les tolérances dimensionnelles et le volume de production peuvent affecter considérablement la méthode de fabrication.

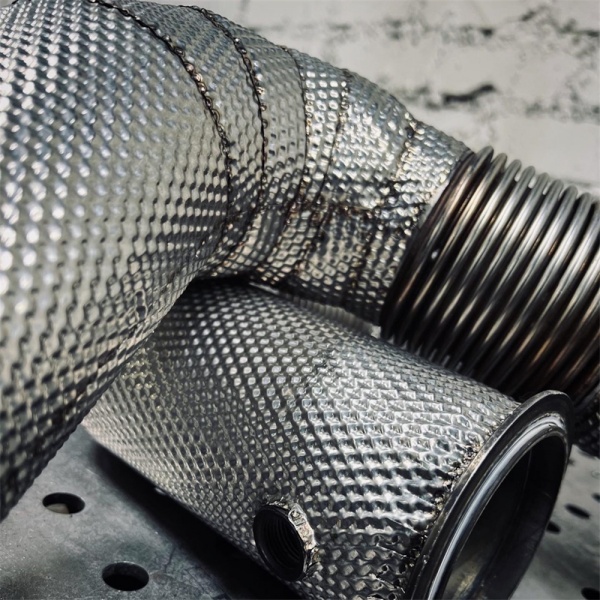

Les barrières thermiques en métal gaufré se trouvent partout dans un véhicule là où un bouclier rigide et léger est nécessaire entre une source de chaleur et un composant sensible à la température.
Le bouclier doit résister aux vibrations du moteur et aux cycles thermiques répétés tout en maintenant un dégagement par rapport au collecteur et aux composants voisins.
Les boucliers thermiques autour des convertisseurs protègent les structures de plancher adjacentes, le câblage et les autres systèmes de soubassement contre la chaleur rayonnante concentrée.

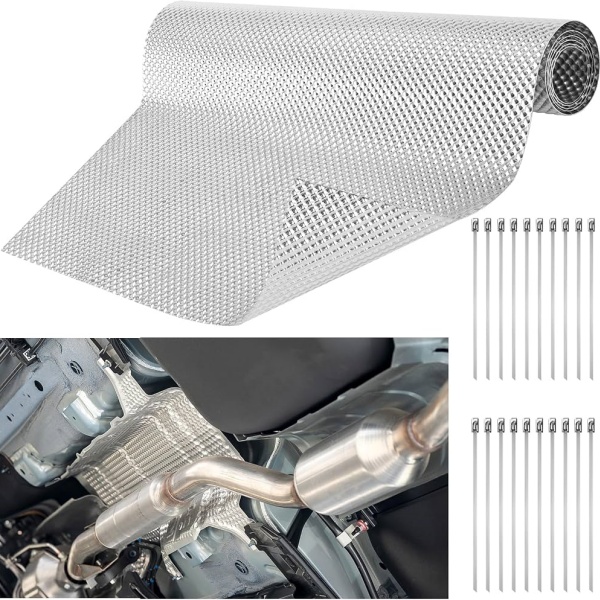

Les longs conduits d'échappement sous la carrosserie nécessitent souvent un blindage là où les tuyaux passent près du plancher du véhicule, des systèmes de carburant ou des structures de carrosserie.
Les grandes surfaces de bouclier autour des silencieux bénéficient d'une combinaison de faible poids et de rigidité de panneau adéquate.
Les compartiments moteur turbocompressés compacts créent des défis importants en matière d'encombrement et de gestion thermique. L'acier inoxydable ou des alliages plus performants peuvent être envisagés en fonction de l'environnement de fonctionnement.
Les barrières légères en aluminium peuvent aider à protéger le câblage, les composants d'admission, l'électronique et les panneaux de carrosserie de la chaleur rayonnante générée par les composants côté échappement.
La technologie ne se limite pas aux véhicules de tourisme.
Les boucliers thermiques en métal gaufré peuvent également être utilisés sur :
Ces applications peuvent mettre davantage l'accent sur la durabilité, car les moteurs peuvent fonctionner pendant de longues périodes sous une charge élevée tout en étant exposés à la saleté, à l'eau, aux vibrations et aux chocs mécaniques.
Une demande de devis (RFQ) utile doit fournir suffisamment d'informations pour que le fournisseur comprenne à la fois les exigences en matière de matériaux et l'application finale.
| Élément de spécification | Informations à fournir |
|---|---|
| Application | Collecteur d'échappement, pot catalytique, soubassement, turbo, silencieux, compartiment moteur ou autre emplacement |
| Matériau de base | Aluminium, acier inoxydable, Inconel ou matériau à recommander |
| Nuance | Nuance d'alliage requise si déjà spécifiée |
| Épaisseur | Épaisseur nominale de la tôle ou plage acceptable |
| Gaufrage | Motif existant, échantillon ou objectif structurel requis |
| Dimensions | Largeur, longueur ou spécification de bobine |
| Traitement | Tôle, flan, estampage, formage ou composant fini |
| Dessin | Dessin 2D, modèle 3D ou échantillon physique si disponible |
| Quantité | Quantité de prototype et demande annuelle prévue |
BSTFLEX soutient les projets de gestion thermique, du matériau brut pour bouclier thermique aux applications OEM personnalisées.
Les options disponibles peuvent inclure :
Pour les options de produits actuelles, voir :
Le matériau de bouclier thermique gaufré est une tôle ou une feuille métallique qui a été formée mécaniquement avec un motif de surface en relief et en creux. La géométrie gaufrée augmente la rigidité structurelle d'une tôle mince et la rend adaptée aux barrières thermiques automobiles légères.
Les bosselures ou autres caractéristiques gaufrées ajoutent une géométrie tridimensionnelle au métal mince. Cela peut améliorer la rigidité du panneau et aider un bouclier thermique à conserver sa forme conçue sous l'effet des vibrations et des cycles thermiques.
Pour de nombreux boucliers automobiles de faible épaisseur, le gaufrage offre des avantages structurels car la surface formée est plus résistante à la flexion qu'une tôle complètement plate de matériau et d'épaisseur similaires. La construction appropriée dépend toujours de l'application.
Non. L'alliage de base détermine principalement la capacité du matériau à supporter des températures élevées. Le gaufrage modifie la géométrie et le comportement mécanique de la tôle ; il ne transforme pas l'aluminium ou l'acier inoxydable en un alliage résistant à des températures plus élevées.
L'aluminium est intéressant pour les barrières radiantes légères et les écrans de grande surface. L'acier inoxydable est généralement préféré dans les environnements plus exigeants du côté de l'échappement. Le choix du matériau doit être basé sur la charge thermique, le poids, la corrosion, les vibrations et la position d'installation.
Les alliages à base de nickel tels que l'Inconel 625 peuvent être envisagés pour des environnements thermiques sévères où la performance mécanique à haute température et la résistance à l'oxydation sont importantes. Ils sont généralement réservés aux applications qui justifient leur coût de matériau plus élevé.
Oui. La géométrie du gaufrage peut être développée en fonction de l'épaisseur du matériau, des dimensions de la pièce finie, des exigences de formage et du volume de production. Les clients peuvent fournir des dessins, des échantillons ou un écran thermique existant pour évaluation.
Selon le projet, le matériau peut être fourni pour un traitement ultérieur ou développé en pièces spécifiques à l'application. Les demandes de devis doivent préciser si des tôles, des ébauches, des composants formés ou des écrans thermiques OEM finis sont requis.
La valeur d'un écran thermique automobile gaufré ne provient pas uniquement du motif de surface. Elle provient de l'utilisation conjointe de la géométrie, du matériau et de la conception de l'installation.
Un motif de gaufrage correctement sélectionné peut conférer au métal fin une plus grande stabilité structurelle, favoriser une construction légère et aider un écran thermique fini à tolérer les vibrations et les cycles thermiques rencontrés dans les véhicules réels. L'aluminium, l'acier inoxydable et l'Inconel peuvent ensuite être sélectionnés en fonction de la zone thermique dans laquelle l'écran fonctionnera.
Pour les systèmes d'échappement OEM, les compartiments moteur, les convertisseurs catalytiques, les turbocompresseurs ou les applications de soubassement, BSTFLEX peut examiner les dessins, les échantillons et les exigences opérationnelles afin de développer une solution d'écran thermique en métal gaufré appropriée.
Envoyez le matériau requis, l'épaisseur, les dimensions, le dessin, la quantité annuelle et les informations sur l'application pour demander une étude technique, un échantillon ou un devis.
