Une gaine de protection thermique pour durite automobile crée une barrière thermique flexible autour de la section exposée. Une gaine appropriée peut aider à réduire la chaleur rayonnante externe tout en permettant à la durite ou au tube de conserver la flexibilité, l'acheminement et l'accès d'entretien requis par l'assemblage du véhicule.
La sélection ne doit pas être basée uniquement sur la plage de températures nominale de la gaine. Le type de conduite, la température interne du fluide, la source de chaleur externe, le jeu, les dimensions des raccords, le rayon de courbure, le mouvement du véhicule, la séquence d'installation et la validation requise influencent tous le comportement final.
BSTFLEX fabrique des gaines de protection thermique aluminisées pour durites automobiles, conduites de fluide, faisceaux de câbles et ensembles de câbles dans des configurations tubulaires, cousues, enroulables, auto-fermantes et personnalisées.

Les conduites de fluide des véhicules transportent du carburant, du liquide de frein, de l'huile de lubrification, du liquide de refroidissement, du liquide de transmission, du fluide hydraulique, du fluide frigorigène et des fluides liés aux émissions. Ces conduites peuvent passer à proximité de surfaces chaudes en raison de l'espace restreint dans le compartiment moteur, de l'agencement du système, de la position des capteurs ou de l'acheminement sous le châssis.
Une chaleur externe excessive peut affecter plus que le seul fluide à l'intérieur de la conduite. L'ensemble complet peut comprendre :
Chaque composant peut avoir une limite thermique différente. Un ensemble de durite doit donc être évalué comme un système complet plutôt que de sélectionner une protection basée uniquement sur la capacité thermique du matériau de la gaine.
Une gaine thermique ne refroidit pas automatiquement le fluide à l'intérieur d'un flexible. Sa fonction principale consiste généralement à réduire la chaleur entrant dans la conduite depuis une source externe.
Cette distinction est importante car certaines conduites de fluide transportent déjà un fluide chaud. Une conduite de retour d'huile moteur, une conduite de fluide de transmission ou un flexible de liquide de refroidissement peuvent avoir une température interne significative avant même de prendre en compte la chaleur rayonnante externe.
L'ajout d'une isolation autour d'une conduite peut réduire l'exposition à la chaleur externe, mais cela peut également réduire la capacité de la conduite à dissiper la chaleur générée en interne. L'objectif thermique doit donc être défini avant de recouvrir la conduite.
L'ingénieur doit déterminer si l'exigence consiste à :
Il s'agit de problèmes thermiques différents qui peuvent nécessiter des constructions de gaines différentes.
Avant de sélectionner un gaine d'isolation thermique pour tuyau, identifiez comment la chaleur atteint la conduite.
La chaleur rayonnante se propage d'une surface chaude vers le flexible sans contact direct. Les collecteurs d'échappement, les carters de turbine, les tubes de descente, les pots catalytiques et les systèmes de traitement ultérieur des gaz d'échappement sont des sources courantes de chaleur rayonnante.
Une surface extérieure réfléchissante aluminisée est particulièrement utile dans ce cas car elle permet de réduire l'énergie rayonnante absorbée par l'ensemble gaine et flexible.
Un tuyau peut fonctionner à l'intérieur d'un compartiment moteur généralement chaud, même s'il n'est pas directement face à un composant d'échappement. Dans cette condition, une protection réfléchissante peut devoir être combinée à une isolation supplémentaire.
Si un tuyau ou un manchon touche une surface chaude, la chaleur se transmet par conduction. Un mince manchon réfléchissant ne doit pas être considéré comme un substitut à la correction d'un jeu insuffisant ou d'un acheminement incorrect.
Lorsqu'un contact continu ne peut être évitée, une construction multicouche plus épaisse, un écran du côté de la source ou un cheminement de tuyau redessiné peuvent être nécessaires.
L'air chauffé par le système d'échappement peut circuler dans le compartiment moteur et exposer des sections de tuyaux qui ne font pas face directement à la source de chaleur. La longueur protégée doit donc être basée sur la zone affectée par la chaleur dans son intégralité plutôt que sur un seul point chaud visible.

Les conduites de carburant sont généralement acheminées à travers les compartiments moteurs et les zones de soubassement où elles peuvent passer à proximité des collecteurs d'échappement, des systèmes de turbocompresseur, des pots catalytiques et des surfaces chaudes du moteur.
Une gaine réfléchissante peut être utilisée pour réduire la chaleur radiante externe atteignant la durite ou le tube de carburant. Le choix doit tenir compte de :
Pour un produit conçu spécifiquement pour les applications de conduites de carburant et de frein, voir le BSTFLEXGaine pare-chaleur en aluminium pour conduites de carburant et de frein.
Les canalisations de freins et les flexibles de freins souples peuvent passer à proximité des tuyaux d'échappement, des sources de chaleur des roues ou d'autres composants de véhicules à haute température.
La protection doit être conçue sans interférer avec :
Une gaine doit rester solidement en place tout permetant au flexible de se déplacer sur toute sa plage prévue. Elle ne doit pas créer de nouveau point de frottement contre les supports, les composants de roues ou les pièces de suspension.
Pour les canalisations de freins rigides, une gaine aluminisée compacte peut convenir lorsque le principal problème est la chaleur radiante provenant d'un composant d'échappement proche. Les flexibles de freins souples peuvent nécessiter une attention particulière quant au rayon de courbure, au mouvement et à la rétention.

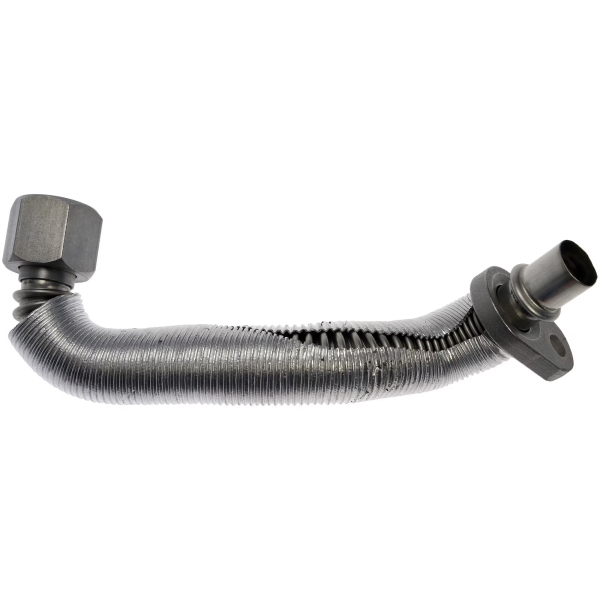

Les conduites d'alimentation et de retour d'huile peuvent être situées à proximité des carters de turbine de turbocompresseur, des collecteurs d'échappement et des tuyaux de descente. Ces conduites transportent peut-être déjà de l'huile chaude, de sorte que la spécification thermique doit dissocier la température interne du fluide de l'exposition thermique externe.
Les questions de conception importantes comprennent :
Une gaine réfléchissante peut réduire la chaleur radiante provenant du turbocompresseur, mais la température de l'ensemble de la conduite doit tout de même être évaluée dans le cadre du cycle de fonctionnement prévu.
Les canalisations de fluide de transmission et de radiateur de transmission peuvent passer à proximité de systèmes d'échappement, de convertisseurs catalytiques ou de composants de transmission chauds.
Un bouclier thermique de canalisation de transmission peut être conçu autour d'un tuyau flexible, d'un tube rigide ou d'un ensemble combiné tuyau et tube. Le cahier des charges doit préciser si la canalisation achemine du fluide chaud vers un radiateur, renvoie du fluide refroidi ou fonctionne dans une autre partie du circuit de transmission.
Pour les projets de canalisations de transmission, fournissez :
La gaine ne doit pas empêcher l'inspection des raccords ni créer une rigidité excessive aux points de transition flexibles.

Les durites de refroidissement et de chauffage peuvent passer à proximité de collecteurs d'échappement, de turbocompresseurs, de composants EGR et d'autres sources de chaleur concentrée.
Une gaine thermique pour durite de refroidissement est généralement choisie pour réduire la chaleur radiante externe atteignant la paroi de la durite. Elle ne modifie pas l'exigence d'une conception correcte du système de refroidissement ou d'un matériau de durite approprié.
Une attention particulière doit être accordée à :
Un manchon tubulaire droit peut ne pas suivre une durite de refroidissement moulée complexe sans faire de plis ou se déplacer. Les constructions cousues, segmentées ou enveloppantes peuvent offrir une meilleure couverture autour de géométries irrégulières.
Les systèmes de climatisation automobile contiennent de multiples conduites de frigorigène qui peuvent avoir différentes fonctions thermiques. Un manchon de protection ne doit donc être appliqué qu'après avoir compris le rôle et les conditions de fonctionnement de la conduite spécifique.
Les informations pertinentes sur le projet comprennent :
Un manchon réfléchissant à profil bas peut être utile lorsqu'une durite de climatisation passe par une zone restreinte du compartiment moteur près d'une source de chaleur radiante.
Les flexibles hydrauliques et de direction assistée peuvent être exposés simultanément à la chaleur rayonnante, à l'abrasion, aux vibrations et à la contamination par des fluides.
La protection thermique ne doit pas compromettre la flexibilité du flexible, l'inspection de la pression de service ou l'accès aux raccords. La gaine doit également rester stable lorsque le flexible bouge pendant le fonctionnement du véhicule ou de l'équipement.
Pour les applications de flexibles hydrauliques, évaluez :
Là où la chaleur rayonnante et l'abrasion sont toutes deux importantes, la construction de protection peut nécessiter des couches thermiques et mécaniques séparées plutôt que de compter sur une seule surface réfléchissante mince.
Les conduites de DEF, d'urée et de système SCR peuvent être acheminées à travers des zones de post-traitement des gaz d'échappement où sont concentrés les composants à haute température.
Ces assemblages peuvent inclure :
L'écran thermique peut donc devoir protéger un ensemble combiné de tuyau et de câble plutôt qu'un simple tube de fluide.
Pour les assemblages irréguliers dotés de connecteurs, de dérivations ou de vannes, un écran de forme spécifique à un composant peut offrir une couverture plus contrôlée qu'un manchon tubulaire standard.
Un manchon en fibre de verre aluminisée associe une surface extérieure en aluminium réfléchissant à une structure textile souple en fibre de verre.
Cette construction est généralement évaluée lorsque la chaleur radiante provenant d'un composant d'échappement constitue le principal problème et qu'un contact direct continu n'est pas prévu.
Les constructions possibles comprennent :
La surface réfléchissante doit normalement faire face à la source de chaleur externe. La structure en fibre de verre reste entre la couche réfléchissante et le tuyau ou la ligne protégée.
Une seule couche réfléchissante peut ne pas fournir une séparation thermique suffisante lorsque la source de chaleur est très proche, que l'exposition est prolongée ou que la température de ligne autorisée est basse.
Une conception multicouche peut combiner :
Des couches supplémentaires augmentent l'épaisseur et peuvent réduire la flexibilité. L'espace disponible, le rayon de courbure du tuyau et le dégagement des raccords doivent donc être pris en compte avant d'augmenter la construction de la paroi.
Certaines applications nécessitent des modifications allant au-delà de l'installation d'une gaine.
Envisagez un bouclier thermique du côté de la source, une modification du cheminement ou un système de protection combiné lorsque :
Un bouclier du côté de la source peut réduire la charge thermique affectant plusieurs composants proches. Dans les zones restreintes, la solution la plus efficace peut combiner un bouclier de source et une protection locale des tuyaux.
Une gaine à enfiler s'installe en faisant passer le tuyau ou le tube à travers une structure tubulaire continue.
Elle est généralement la plus adaptée lorsque :
Une gaine tubulaire peut offrir un profil fini compact, mais la taille du raccord doit être vérifiée avant de spécifier le diamètre de la gaine.
Une gaine enveloppante s'ouvre sur toute sa longueur et peut être installée autour d'un tuyau ou d'une ligne de fluide existant.
Cette conception est utile lorsque :
BSTFLEX propose une gaine enveloppante aluminisée avec fermeture auto-agrippante pour les tuyaux, câbles et assemblages qui nécessitent une protection amovible contre la chaleur radiante.
Une gaine à fermeture automatique s'ouvre pour recevoir le tuyau ou la ligne, puis se ferme grâce à une structure chevauchante ou un système de bord intégré.
Cette conception peut réduire les étapes d'installation tout en évitant d'avoir à faire passer de grands raccords à travers un tube.
Voir la Gaine en fibre de verre et feuille d'aluminium à fermeture automatique BSTFLEX pour ce type de structure d'installation.

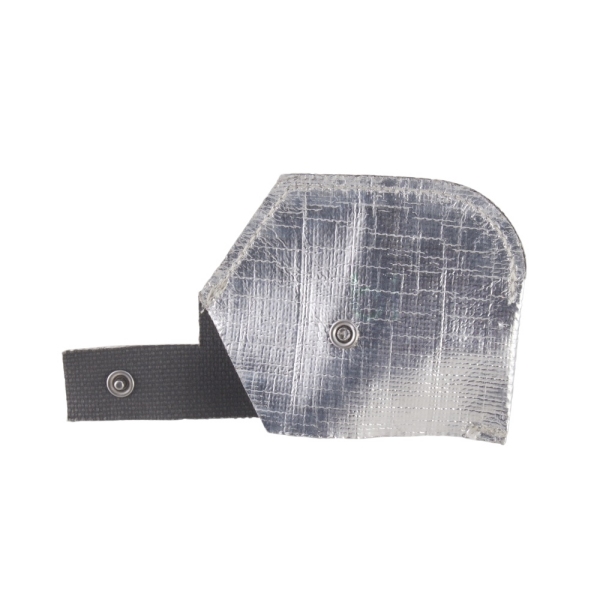

Les boutons-pression fournissent des points de fermeture définis le long d'une manche ouvrable. Ils peuvent être utiles lorsque le composant de protection doit être installé de manière répétée dans une position contrôlée.
Les critères de conception importants comprennent :
Pour cette construction, voir le BSTFLEX Manche thermoréflective avec fermeture à pression.
Un dimensionnement correct commence par les dimensions extérieures réelles de l'assemblage de tuyau terminé.
Ne sélectionnez pas la manche uniquement en fonction du diamètre intérieur nominal du tuyau. Un tuyau décrit par sa taille de passage de fluide peut avoir un diamètre extérieur considérablement plus grand une fois le renfort et le revêtement extérieur inclus.
Mesurez et enregistrez :
Pour un manchon ouvrable, définir également le chevauchement requis et la position de fermeture.
La plus grande partie de l'assemblage détermine souvent si un manchon tubulaire peut être installé.
Par exemple, le corps du tuyau peut s'adapter à un manchon compact tandis que la douille à sertir ou le connecteur est nettement plus grand. Plusieurs solutions sont possibles :
La méthode choisie doit permettre une installation pratique sans laisser de manchon lâche non contrôlé autour du diamètre normal du tuyau.
Les gaines thermiques peuvent être spécifiées par leur diamètre intérieur, leur diamètre fini, leur largeur à plat ou une autre dimension spécifique à la construction.
Ces mesures ne sont pas interchangeables sans comprendre la structure du produit.
Pour une demande de prix personnalisée, déterminez si la dimension indiquée fait référence à :
Cela évite toute confusion lors de la comparaison de produits tubulaires et enveloppants.
Les durites automobiles restent rarement parfaitement droites. Elles peuvent contourner des composants du moteur, bouger avec le groupe motopropulseur ou fléchir lors des mouvements de direction et de suspension.
Une gaine doit suivre la courbure prévue sans :
Les gaines multicouches plus épaisses peuvent nécessiter un rayon de courbure plus grand qu'une gaine réfléchissante fine.
La gaine doit recouvrir toute la zone exposée à la chaleur plutôt que seulement le point situé directement face à la source de chaleur.
Lors de la définition de la longueur, tenez compte de :
Une gaine trop courte peut laisser la transition ou le raccord du tuyau flexible exposés. Une gaine inutilement longue peut gêner les colliers, les étiquettes d'identification ou l'accès à l'entretien.
Les raccords métalliques peuvent conduire la chaleur vers l'ensemble de flexible. Dans certaines applications, ne protéger que la section de flexible peut laisser le raccord dans la même zone à haute température.
Cependant, recouvrir un raccord peut aussi rendre l'inspection et l'entretien plus difficiles.
Le cahier des charges doit clairement indiquer si la gaine doit :
Cette décision doit être fondée sur l'exigence thermique et le processus de maintenance.
Une gaine réfléchissante fonctionne principalement en réduisant la chaleur radiante absorbée par l'ensemble protégé. L'espace entre la source de chaleur et la surface réfléchissante fait partie de la conception thermique.
Si le mouvement du moteur, les vibrations ou l'affaissement du flexible amènent la gaine à reposer contre le composant d'échappement, les conditions de transfert thermique passent d'un mode principalement radiant à un mode conducteur.
Vérifier le dégagement :
La surface aluminisée doit normalement rester exposée vers la source de chaleur rayonnante externe.
Évitez une installation qui :
Lorsque l'orientation est importante, utilisez un système de retenue adapté ou une pièce profilée qui ne peut être installée que dans la bonne position.
Une gaine thermique doit rester sur la section prévue pendant les vibrations, le déplacement du véhicule et la maintenance.
Les méthodes de retenue possibles comprennent :
Le système de rétention ne doit pas écraser le tuyau, restreindre l'écoulement du fluide, endommager la gaine extérieure ou créer une concentration de contraintes près du raccord.
Une gaine de tuyau peut entrer en contact avec des supports, des éléments de châssis, des conduites adjacentes ou d'autres composants du compartiment moteur.
Évaluer :
Là où une abrasion sévère est attendue, la gaine thermique peut devoir être combinée avec une couche de protection contre l'abrasion séparée.
La gaine complète comprend plus que les couches visibles d'aluminium et de fibre de verre. L'adhésif, le fil à coudre, les matériaux de fermeture, la bordure et les étiquettes peuvent tous être exposés aux fluides automobiles.
Pour un projet OEM, identifier le contact possible avec :
La résistance aux fluides doit être confirmée pour l'ensemble de la construction proposée plutôt que déduite d'une seule matière première.
| Type de ligne | Préoccupation majeure concernant la chaleur externe | Construction de départ recommandée | Détail important de la demande de devis |
|---|---|---|---|
| Tuyau de carburant ou tubulure de carburant | Chaleur radiante d'échappement ou de moteur | Gaine en fibre de verre aluminisée | Diamètre extérieur de la conduite, raccords et longueur de protection requise |
| Conduite de frein ou flexible de frein | Échappement, whchaleur d'extrémité de roue ou de bas de caisse | Gaine réfléchissante compacte | Mouvement, inspection et accès aux raccords |
| Conduite d'alimentation ou de retour d'huile de turbo | Chaleur du carter de turbine et du tuyau de descente | Manchon réfléchissant ou multicouche | Température interne des fluides et exposition à l'huile |
| Conduite de liquide de transmission | Chaleur d'échappement et de transmission | Manchon tubulaire réfléchissant ou enveloppant | Sens d'écoulement, raccordements et acheminement des conduites de refroidissement |
| Durite de refroidissement ou de chauffage | Chaleur radiante du collecteur, du turbocompresseur ou de l'EGR | Manchon aluminisé de grand diamètre | Géométrie moulée et rayon de courbure |
| Conduite de climatisation ou de fluide frigorigène | Chaleur radiante du compartiment moteur | Manchon réfléchissant à profil bas | Fonction de la conduite, orifices de service et conditions de condensation |
| Flexible hydraulique ou de direction assistée | Chaleur radiante combinée aux vibrations et à l'abrasion | Manchon réfléchissant avec protection mécanique adaptée | Mouvement de pression, taille des embouts et points d'abrasion |
| Ensemble DEF ou SCR | Chaleur du traitement ultérieur des gaz d'échappement | Écran enveloppant ou de forme personnalisée | Tuyau combiné, fil chauffant et géométrie du connecteur |
Le manchon proposé doit être évalué dans un assemblage représentatif plutôt que de se fier uniquement à la température nominale du matériau.
Les entrées de validation utiles comprennent :
La validation mécanique peut également inclure des essais de vibration, de flexion, d'abrasion, de maintien de la fermeture, d'exposition aux fluides et d'installation répétée le cas échéant.
Si un plan ou un cahier des charges client indique une méthode d'essai particulière, la construction exacte de la gaine proposée doit être évaluée selon cette exigence. Les résultats obtenus avec un autre matériau ou une autre conception de gaine ne doivent pas être automatiquement appliqués à la nouvelle pièce.
Un protège-tuyau OEM doit pouvoir être fabriqué et installé de manière cohérente en production.
Selon la conception, les caractéristiques contrôlées peuvent inclure :
Des montages d'installation, des gabarits de coupe ou des jauges d'inspection peuvent être nécessaires lorsque la gaine comporte des caractéristiques spécifiques aux composants.
Une gaine cylindrique conventionnelle peut ne pas s'adapter autour des collecteurs, des raccordements de dérivation, des vannes, des capteurs, des grands connecteurs ou de plusieurs conduites regroupées.

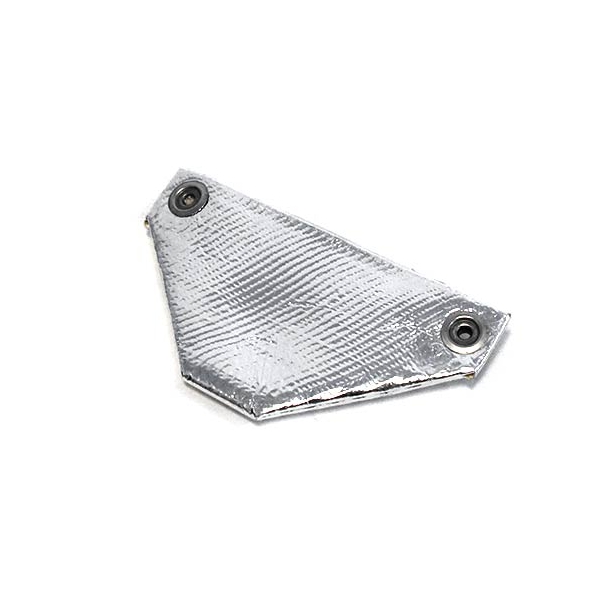

Pour ces applications, un écran thermique textile préformé peut être découpé et cousu autour de la géométrie réelle de l'ensemble.
BSTFLEX fabrique Écrans thermiques automobiles sur mesure en fibre de verre aluminisée pour tuyaux, vannes, connecteurs, capteurs, faisceaux de câbles et ensembles de conduites de fluide qui ne peuvent pas être protégés de manière adéquate par une gaine droite.
| Informations sur la demande de devis | Pourquoi c'est requis |
|---|---|
| Type de conduite et fluide | Définit l'application et conditions environnementales |
| Diamètre extérieur du tuyau ou du tube | Définit la taille de manche de base |
| Dimensions des raccords et des embouts | Détermine si une installation par glissement est possible |
| Longueur protégée | Définit la longueur de la pièce finie |
| Type de source de chaleur | Identifie la condition thermique externe |
| Température de la source de chaleur | Indique la sévérité thermique |
| Température du fluide interne | Sépare les charges thermiques internes et externes |
| Dégagement minimal | Prend en charge l'évaluation de la chaleur rayonnante |
| Température maximale autorisée du tuyau ou du fluide | Définit le résultat thermique requis |
| Séquence d'installation | Détermine la conception tubulaire, enveloppante ou auto-fermante |
| Rayon de courbure et mouvement | Définit les exigences de flexibilité |
| Exposition aux fluides et aux produits chimiques | Facilite la sélection complète des matériaux |
| Conditions d'abrasion | Définit les exigences de protection mécanique |
| Tests et documentation requis | Définit la portée de la validation |
| Prototype et quantité annuelle | Prend en charge la planification de l'outillage, de la production et de l'emballage |
BSTFLEX fabrique des composants de protection thermique pour les durites automobiles, les conduites de fluides, les faisceaux de câbles et les assemblages de câbles.
Les options disponibles incluent :
Pour la gamme de produits complète, visitez la catégorie BSTFLEX Gaine de protection thermique aluminisée.
Pour le câblage automobile plutôt que la protection des conduites de fluides, voir Gaines de protection thermique pour faisceaux de câbles automobiles : matériaux, conceptions et applications.
Pour un projet de tuyau ou de conduite de fluide sur mesure, envoyez à BSTFLEX le dessin technique, le diamètre extérieur, les dimensions des embouts, la longueur protégée, la température de la source de chaleur, le dégagement, la température du fluide interne, la méthode d'installation, les exigences de test et la quantité annuelle prévue.
Il s'agit d'une barrière thermique flexible installée autour d'un tuyau ou d'une conduite de fluide pour réduire l'exposition à la chaleur des composants voisins de l'échappement, du turbocompresseur, du moteur ou du bas de caisse.
Les applications peuvent inclure les conduites de carburant, de frein, d'huile, de transmission, de liquide de refroidissement, de chauffage, de climatisation, hydrauliques, de direction assistée et de système d'émissions. La construction doit être sélectionnée en fonction du tuyau, du fluide et de l'environnement thermique spécifiques.
Une gaine peut réduire la chaleur externe pénétrant dans la conduite, mais elle ne refroidit pas activement le fluide. La température finale du fluide dépend également de la conception du système, de la charge thermique interne, du débit et de la capacité de la conduite à dissiper la chaleur.
La gaine doit être fixée solidement sans compression excessive. Une gaine trop serrée peut restreindre la flexibilité et compliquer l'installation, tandis qu'une gaine surdimensionnée peut s'écarter de la zone protégée.
Non. Sélectionnez la gaine en fonction du diamètre extérieur réel du tuyau ou du tube fini. Mesurez également les embouts à sertir, les raccords, les connecteurs et les sections localement renforcées.
Une gaine tubulaire peut être installée par-dessus les raccords uniquement lorsque sa construction et son diamètre permettent une expansion suffisante. Sinon, utilisez une conception enveloppante, auto-agrippante, à fermeture par pression ou à fermeture automatique.
Une gaine aluminisée est principalement destinée à la protection contre la chaleur radiante. Un contact direct continu introduit de la chaleur conductive et peut nécessiter un acheminement amélioré, une isolation supplémentaire ou un écran côté source.
La surface aluminisée réfléchissante doit normalement faire face à la source de chaleur radiante externe. Le côté textile ou isolant reste tourné vers le tuyau protégé.
La même famille de matériaux peut être envisagée, mais le diamètre, la géométrie des raccords, l'exposition aux fluides, le mouvement, l'abrasion, la température interne et les exigences de validation peuvent différer. Chaque application doit être spécifiée séparément.
Oui. Le diamètre intérieur, la largeur à plat, la longueur de coupe, les couches de matériaux, la fermeture auto-agrippante, les boutons-pression, les bords à fermeture automatique, les découpes, les encoches, la finition des extrémités et l'emballage peuvent être personnalisés.
Fournissez le diamètre extérieur du tuyau ou du tube, les dimensions des embouts, la longueur protégée, le type de fluide, la température interne du fluide, la température de la source de chaleur externe, le dégagement minimal, la méthode d'installation requise, les conditions mécaniques, la norme de validation et la quantité estimée.
