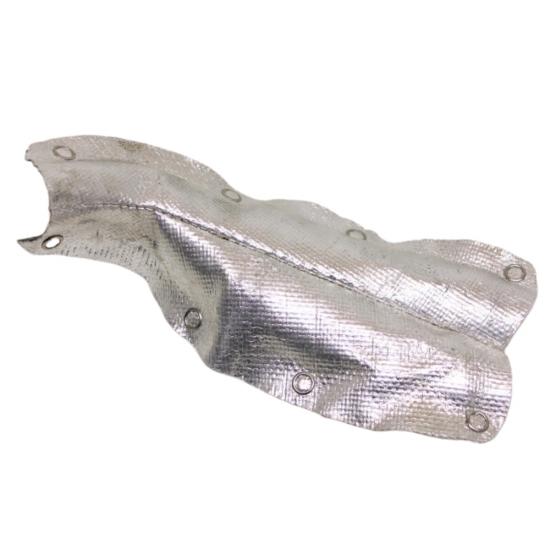

LePare-chaleur automobile en fibre de verre aluminisée de forme personnaliséeIl s'agit d'un composant de protection thermique flexible, fabriqué sur mesure en fonction de la géométrie du tuyau, du tube, du faisceau de câbles, du capteur, de la vanne, du connecteur ou de l'assemblage mécanique qu'il protège. Contrairement à une gaine thermique droite standard, chaque protection peut être réalisée sous forme de gabarit plat, de couverture pliée, d'enveloppe en forme de branche ou d'enceinte tridimensionnelle complète.
Une surface extérieure en aluminium réfléchissant contribue à réduire le transfert de chaleur par rayonnement provenant des collecteurs d'échappement, des turbocompresseurs, des systèmes EGR et autres composants chauds du moteur. Un tissu en fibre de verre assure le renforcement structurel et l'isolation thermique. Des couches supplémentaires, telles qu'un isolant en fibre de verre, un feutre de fibres pré-oxydées ou un feutre carbonisé, peuvent être intégrées lorsque l'application requiert une isolation thermique, un amortissement ou une réduction du bruit accrus.
BSTFLEX fabrique ces écrans thermiques automobiles sur mesure à partir de plans clients, d'échantillons originaux, de données CAO ou de mesures d'installation. Les dimensions, la structure multicouche, le mode de fixation, le traitement des bords et les découpes peuvent être adaptés à la production OEM, aux programmes de remplacement et aux projets de gestion thermique spécifiques à une application.
Protection thermique flexible spécifique aux composants
Les compartiments moteur modernes contiennent des composants sensibles à la chaleur situés à proximité des tuyaux d'échappement, des carters de turbocompresseur, des convertisseurs catalytiques et des systèmes de traitement des gaz d'échappement. Un manchon cylindrique classique peut ne pas s'adapter aux dérivations, connecteurs, clips, capteurs ou aux variations de diamètre des composants.
Ce pare-chaleur automobile sur mesure épouse parfaitement les contours du composant sous-jacent. Des ouvertures permettent le positionnement des connecteurs électriques, des supports de fixation, des dérivations, des clips et des points d'entretien. Les lignes de pliage et les sections de jonction assurent au pare-chaleur fini une adaptation optimale aux profils irréguliers, sans exercer de pression excessive sur le composant.
Selon sa conception, la pièce finie peut fonctionner comme unmanchon de protection thermique pour automobile, uncoussinet de protection thermique flexible, un couvercle thermique clipsable ou un capuchon isolant spécifique au composant.
Constructions multicouches disponibles
La disposition des couches est choisie en fonction de la source de chaleur rayonnante, de l'espace disponible pour l'installation, de la flexibilité requise, de l'exposition à l'abrasion et de la température cible du composant. Les constructions courantes comprennent :
| Construction | Agencement typique des couches | Utilisation recommandée |
|---|---|---|
| écran réfléchissant léger | Couche réfléchissante en aluminium avec tissu en fibre de verre | Applications où la réflexion de la chaleur rayonnante et le faible poids installé sont prioritaires |
| écran isolé à trois couches | Surface en aluminium, tissu en fibre de verre et couche d'isolation thermique | Tuyaux, câbles et composants installés à proximité de sources de chaleur concentrées |

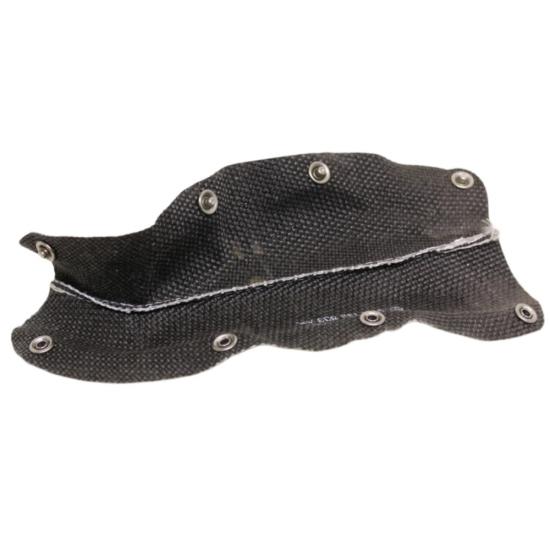

| Écran thermique doublé de feutre | Fibre de verre revêtue d'aluminium avec feutre de fibres pré-oxydées ou feutre carbonisé | Applications nécessitant une isolation thermique, un amortissement ou une atténuation acoustique supplémentaires |
| Construction à double face | Revêtements extérieurs et intérieurs spécifiques à l'application avec noyau isolant | Assemblages complexes nécessitant une protection des deux côtés ou un contact de surface contrôlé |
| Construction revêtue | Couche extérieure en aluminium avec un tissu enduit spécifique à l'application ou une surface intérieure protégée | Applications nécessitant une résistance accrue aux fluides, à l'abrasion, à l'effilochage ou à l'exposition environnementale |
L'épaisseur, le poids et le nombre de couches du matériau ne sont pas fixes. BSTFLEX peut concevoir la structure en fonction des dimensions d'installation autorisées et des conditions thermiques fournies par le client.
Conceptions bidimensionnelles et tridimensionnelles
Écrans thermiques bidimensionnels
Les écrans plats et légèrement pliés conviennent pour protéger une face d'un composant ou isoler un tuyau, un câble ou une pièce en plastique d'une source de chaleur rayonnante proche. Ils peuvent être découpés à l'emporte-pièce avec des fentes, des trous de fixation et des bords profilés avant d'être installés à l'aide de boutons-pression, de clips, d'œillets ou de la visserie existante du véhicule.
Écrans thermiques tridimensionnels

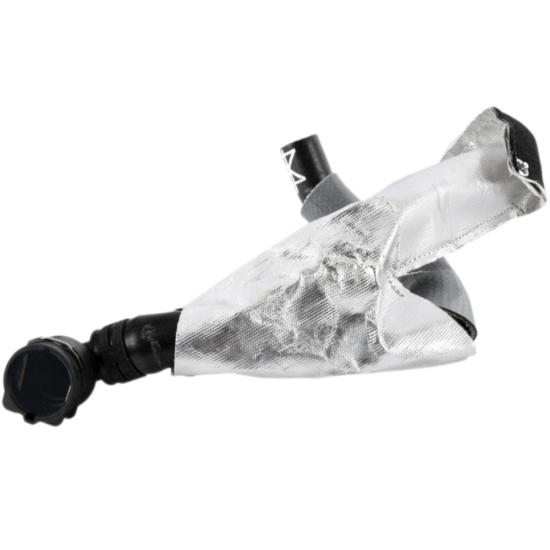

Les protections tridimensionnelles sont fabriquées en assemblant plusieurs panneaux découpés afin de former un couvercle adapté à chaque composant. Cette conception permet d'intégrer des coudes, des dérivations de flexibles, des corps de vannes, des boîtiers de connecteurs, des variations de diamètre et de s'adapter aux espaces d'installation restreints. La protection peut être fournie pré-assemblée ou sous forme d'enveloppe ouvrable, à installer une fois le flexible ou le faisceau électrique monté sur le véhicule.
Options de fermeture et d'installation

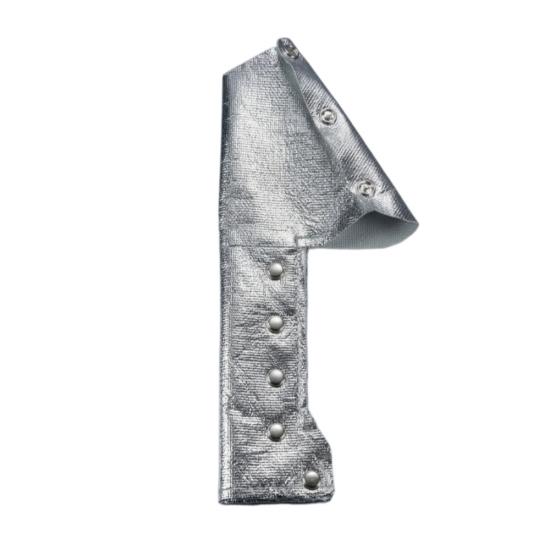

- Boutons-pression en acier inoxydable :permettre d'ouvrir le bouclier, de le positionner autour d'un composant installé et de le refermer sans débrancher le tuyau ou le câblage.
- Construction rivetée :relie des sections sélectionnées et renforce les zones exposées à des mouvements répétés ou à des charges d'assemblage.
- Œillets et trous de fixation :Prévoir des points de fixation définis pour les clips, les ressorts, les attaches ou les fixations existantes du véhicule.
- Bords cousus et coutures profilées :maintenir la géométrie requise tout en contrôlant les fibres lâches et l'usure des bords.
- Systèmes de fixation combinés :Utiliser des joints permanents dans une zone et des fermetures amovibles dans une autre pour simplifier le montage et l'entretien.
Le type et l'emplacement des fixations sont déterminés lors de la conception du modèle. La conception doit assurer une fixation sûre tout en permettant l'accès aux connecteurs, aux pinces et aux capteurs.
Spécifications du produit
| Type de produit | Écran thermique automobile flexible sur mesure |
|---|---|
| surface extérieure primaire | Feuille d'aluminium réfléchissante ou revêtement aluminisé spécifique à l'application |
| Couche de renforcement | tissu en fibre de verre tissé |
| Isolation optionnelle | Matelas en fibre de verre, feutre de fibres pré-oxydées, feutre carbonisé ou autres matériaux isolants approuvés |
| Configuration | Géométrie personnalisée bidimensionnelle, pliée, enveloppée ou tridimensionnelle |
| Méthodes de fabrication | patron découpéassemblage, découpe à l'emporte-pièce, couture, pliage, rivetage et pose par boutons-pression |
| Options de fermeture | Goupilles de pression, œillets, rivets, clips ou fixations spécifiques à l'application en acier inoxydable |
| Traitement des bords | Cousu, plié, relié ou renforcé selon la construction |
| Forme | Fabriqué selon les plans du client, les données CAO, les échantillons ou les dimensions d'installation |
| Épaisseur | Adapté en fonction des performances d'isolation et de l'espace disponible pour l'installation |
| Indice de température | Déterminé par le stratifié, l'isolation, le fil, les fixations et les conditions d'exposition sélectionnés |
| Service de production | Développement de prototypes, validation d'échantillons et production en série |
| marchés typiques | Véhicules de tourisme, véhicules utilitaires, engins hors route, machines agricoles et moteurs industriels |
Les performances thermiques doivent être évaluées sur l'ensemble du système. La température ambiante, la température de la source de rayonnement, la distance à la source de chaleur, le flux d'air, les conditions de contact et la durée d'exposition peuvent engendrer des résultats très différents. BSTFLEX sélectionne le stratifié et le système d'isolation après analyse des conditions d'utilisation réelles.
Applications automobiles typiques
- faisceaux de câbles du moteur et ensembles de connecteurs électriques
- Conduites de carburant, conduites de frein et tuyaux de transfert de fluides
- conduites EGR, tuyaux EGR et lignes de traitement des gaz d'échappement
- conduites d'injecteurs DEF et composants de post-traitement associés
- conduites de vide et tubes de contrôle des émissions
- Capteurs de température, de pression et de système d'échappement

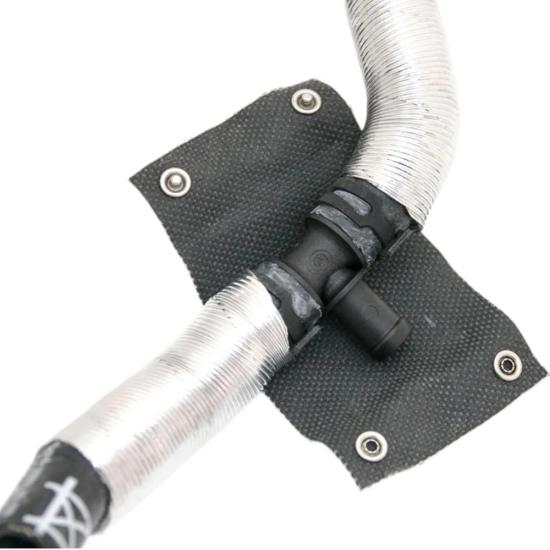

- Vannes, tés, raccords et connecteurs rapides en plastique
- Tuyaux et cheminement des câbles adjacents au turbocompresseur
- Composants situés près des collecteurs d'échappement et des convertisseurs catalytiques
- Assemblages sensibles au bruit nécessitant une couche de feutre supplémentaire
Pourquoi utiliser un écran thermique de forme personnalisée ?
Protection pour les géométries irrégulières

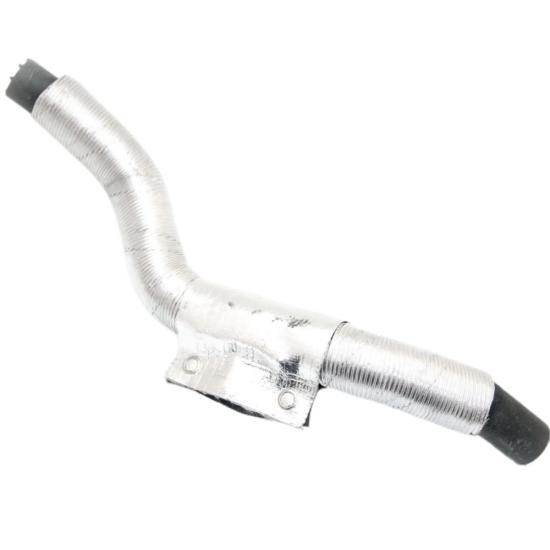

Un patron sur mesure épouse plus précisément les branches, les coudes et les changements de diamètre qu'une gaine tubulaire standard. Cela permet de maintenir une isolation thermique optimale autour des zones les plus difficiles à protéger.
Installation après assemblage des composants
Un écran thermique clipsable peut être installé autour d'un tuyau, d'une conduite ou d'un faisceau de câbles existant. Cela permet d'éviter de déconnecter le composant protégé lors du montage, de la maintenance ou du remplacement du véhicule.
Emballage léger et flexible
Sa conception textile assure une protection thermique sans les contraintes de poids et de montage d'un blindage métallique rigide. Elle est particulièrement utile lorsque l'espace d'emballage est limité ou lorsque l'ensemble protégé nécessite une certaine liberté de mouvement.
Performances thermiques spécifiques à l'application
La surface réfléchissante, le renfort en fibre de verre et l'âme isolante sont réglables indépendamment. Cela permet de concevoir le blindage en fonction de la réduction de température requise, sans imposer une épaisseur de matériau identique pour toutes les applications.
Accès au service
Les fermetures amovibles permettent d'inspecter les connecteurs, les colliers, les capteurs et les surfaces des tuyaux sans endommager le bouclier thermique.
Écran thermique textile flexible vs écran thermique métallique rigide
| Considérations de conception | Fl personnaliséécran thermique flexible | Écran thermique métallique rigide |
|---|---|---|
| Géométrie complexe des tuyaux et des câbles | Peut s'enrouler étroitement autour des branches et des assemblages irréguliers | Nécessite généralement un dégagement et des points de fixation supplémentaires |
| Installation sur un composant assemblé | Les modèles ouvrables peuvent être installés sans déconnecter le composant. | L'installation peut nécessiter le retrait de supports, de boulons ou de composants. |
| Mouvement et vibration | La construction flexible peut suivre les mouvements limités des composants. | Nécessite un dégagement suffisant pour éviter tout contact et tout bruit de vibration. |
| Poids | Généralement léger | Cela dépend de l'alliage, de l'épaisseur et de la géométrie de la forme. |
| résistance aux chocs | Adapté aux emplacements protégés et aux assemblages flexibles | Généralement privilégié lorsqu'une protection importante contre les chocs mécaniques est requise. |
| Personnalisation | Les motifs, les couches et les fixations peuvent être modifiés pour chaque composant. | Nécessite souvent un outillage de formage et d'estampage dédié |
Ces deux technologies ne sont pas interchangeables dans toutes les applications. Un écran thermique flexible en fibre de verre aluminisée est généralement privilégié pour les tuyaux, les conduites, le câblage, les capteurs et les assemblages de composants de forme irrégulière. Un écran thermique rigide en métal peut s'avérer plus approprié lorsqu'une rigidité structurelle, une résistance aux chocs ou un entrefer défini sont requis.
Processus de conception et de développement OEM
- Examen des candidatures :Indiquez la source de chaleur, le composant à protéger, l'espace d'installation, la durée d'exposition et la température cible.
- Révision de géométrie :Veuillez soumettre un dessin, un fichier CAO, un échantillon physique, un modèle en papier ou des mesures d'installation précises.
- Sélection des matériaux :BSTFLEX recommande le revêtement réfléchissant, le renfort en fibre de verre, le noyau isolant, le fil et le système de fermeture.
- Production de prototypes :Un premier échantillon est coupé, cousu et assemblé pour évaluer l'ajustement.
- Confirmation de l'ajustement et des performances :Le client vérifie le dégagement d'installation, la position de fermeture, l'accès aux composants et les performances thermiques.
- Approbation de la production :Le modèle final, les matériaux et les exigences en matière de fabrication sont consignés en vue de la production répétée.
Informations nécessaires pour un devis de protection thermique sur mesure
Pour établir une recommandation et un devis précis, veuillez fournir autant d'informations que possible parmi les suivantes :
- Dessin, fichier CAO, échantillon physique ou dimensions finales requises
- Description ou photographie du composant protégé
- Source de chaleur rayonnante et distance approximative par rapport à l'écran
- températures ambiantes continues et maximales
- Température maximale admissible du composant protégé
- Dégagement d'installation disponible
- Méthode de fixation amovible ou permanente préférée
- Résistance requise à l'huile, au carburant, à l'eau, à l'abrasion ou aux vibrations
- Quantité de prototypes et demande annuelle estimée
- Normes d'essai applicables ou spécifications du client
Fabrication sur mesure par BSTFLEX
BSTFLEX conçoit des solutions de protection thermique flexibles pour l'automobile, destinées aux équipementiers, aux fournisseurs de systèmes, aux sociétés d'ingénierie et aux distributeurs de pièces de rechange. La fabrication des produits peut se faire à partir de plans validés ou par rétro-ingénierie à partir d'un échantillon original lorsque les données de plans sont indisponibles.
Nos services personnalisés comprennent le laminage de matériaux, la conception de patrons, la découpe de précision, la couture, le renforcement des bords, la pose de boutons-pression, le placement d'œillets, le rivetage, la production de prototypes et les emballages spéciaux. Des options d'emballage sous marque privée et personnalisées sont disponibles pour les programmes de production admissibles.
Explorez davantagemanchons de protection thermique aluminisés, comparez notreManchon thermoréfléchissant standard avec fermeture à pression, ou consultez letapis réfléchissant la chaleur découpé à l'emporte-piècepour les applications de barrières thermiques planes.
Foire aux questions
Qu'est-ce qu'un écran thermique automobile en fibre de verre aluminisée de forme personnalisée ?
Il s'agit d'une barrière thermique multicouche flexible, découpée et assemblée sur mesure pour s'adapter à un composant automobile spécifique. Elle associe une surface réfléchissante en aluminium à un renfort en fibre de verre et peut inclure des couches d'isolation supplémentaires.
S'agit-il d'une housse, d'un coussinet ou d'un écran thermique ?
La classification finale dépend de sa géométrie. Il peut s'agir d'une gaine enroulable pour un tuyau, d'un coussinet plat ou plié pour une protection localisée, ou d'un revêtement tridimensionnel pour une vanne, un capteur, un connecteur ou un ensemble ramifié.
Est-il possible d'installer le bouclier sans débrancher le tuyau ou le faisceau de câbles ?
Oui. Un système utilisant des goujons à pression en acier inoxydable ou un autre système de fixation ouvrable peut être installé après l'assemblage du composant protégé.
BSTFLEX peut-il fabriquer des produits à partir d'un échantillon original ?
Oui. Le développement peut débuter à partir d'une pièce d'origine, d'un dessin, d'un fichier CAO, d'un gabarit physique ou de mesures d'installation détaillées. Un prototype doit être validé avant la production en série.
Quels matériaux isolants peut-on ajouter ?
Les options disponibles comprennent l'isolation en fibre de verre, le feutre de fibres pré-oxydées, le feutre carbonisé et d'autres matériaux thermiques adaptés à des applications spécifiques. Le choix approprié dépend de la température, de l'épaisseur, de la flexibilité et des exigences environnementales.
Est-il possible d'inclure des trous, des fentes et des découpes ?
Oui. Le schéma peut comporter des ouvertures pour les dérivations de tuyaux, les connecteurs électriques, les clips de fixation, les capteurs, les boulons et les points de service. Leur emplacement doit être indiqué sur le dessin ou confirmé lors d'un essai à blanc.
À quelle température le bouclier thermique peut-il résister ?
Il n'existe pas de température limite unique pour toutes les constructions. La température limite finale dépend du revêtement en aluminium, du substrat en fibre de verre, de l'âme isolante, du système d'adhésif ou de stratification, du fil de couture, des fixations et de la durée d'exposition. Il est important de fournir des données relatives aux conditions continues et aux pics de température pour le choix des matériaux.
S'agit-il d'un écran thermique d'échappement ?
Il protège généralement les composants sensibles à la chaleur des gaz d'échappement environnants plutôt que d'isoler le tuyau d'échappement lui-même. Parmi les composants généralement protégés figurent les durites, les faisceaux de câbles, les conduites de carburant, les conduites EGR, les conduites d'AdBlue, les capteurs et les connecteurs en plastique.
Est-il possible d'ajouter des revêtements à la construction ?
Oui. Il est possible d'évaluer les tissus enduits spécifiques à une application ou les surfaces intérieures protégées lorsque la résistance aux fluides, à l'abrasion, à la contamination ou à l'effilochage des bords est requise. Le revêtement doit être choisi en fonction de la température de fonctionnement et des conditions d'exposition.
Pouvez-vous fournir des prototypes avant la production en série ?
Oui. La production d'un prototype est recommandée pour vérifier l'ajustement, la séquence d'installation, la position des fixations, l'accès pour l'entretien et les performances thermiques avant que le produit ne soit approuvé pour une fabrication en série.
Demandez un écran thermique sur mesure
Envoyez à BSTFLEX votre dessin, un échantillon, la température de fonctionnement, les informations relatives à la source de chaleur et la quantité estimée. Notre équipe analysera la géométrie, vous recommandera une construction multicouche adaptée et élaborera une solution sur mesure pour vos besoins de prototypage ou de production.
