Garniture de silencieux 4 temps doit gérer l'énergie acoustique tout en fonctionnant à côté d'un noyau d'échappement perforé chaud pendant de longues périodes. Dans les systèmes d'échappement de moto, VTT, UTV, de course et de performance, la spécification de garniture correcte dépend de bien plus que du simple fait que le moteur soit décrit comme un quatre temps.
La température d'échappement, les dimensions du silencieux, le volume de garniture, le type de fibre, la densité installée, la vitesse des gaz, les vibrations et la position de la garniture par rapport au noyau perforé affectent tous la sélection du matériau.
BSTFLEX fournit de la fibre de verre, de la fibre de basalte, de la laine d'acier inoxydable et des constructions de garniture d'échappement personnalisées pour les applications de remplacement et la production de silencieux d'échappement OEM.
Voir les matériaux de garniture de silencieux | Demander une recommandation de garniture

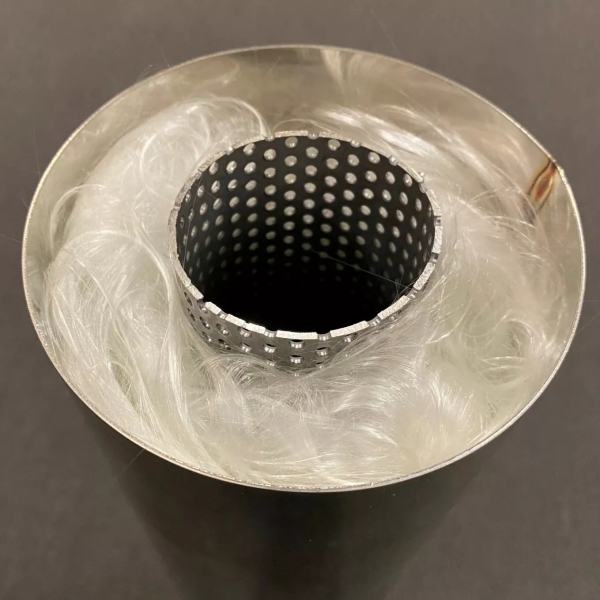

Un silencieux quatre temps utilise normalement une section d'absorption dans laquelle le matériau de garniture entoure un noyau perforé. Les gaz d'échappement restent à l'intérieur du noyau tandis que l'énergie acoustique passe à travers les perforations dans le matériau fibreux environnant.
Pour les applications exigeantes, le matériau proche du noyau peut être exposé à une chaleur soutenue, des vibrations et des impulsions d'échappement. La question technique n'est donc pas simplement :
« Quelle garniture convient à un silencieux quatre temps ? »
Une spécification plus utile demande :
BSTFLEX propose plusieurs orientations de matériaux pour les silencieux d'échappement quatre temps. Ils ne doivent pas être traités comme des produits interchangeables simplement parce qu'ils peuvent tous être décrits comme des garnitures haute température.
| Orientation du matériau | Pourquoi il peut être sélectionné | Questions de spécification typiques |
|---|---|---|
| Garniture de silencieux en fibre de verre | Matériau de garniture acoustique courant pour les silencieux d'échappement de moto, de sports motorisés et de performance. | Construction de la fibre, poids de la garniture, densité, dimensions et température de service. |
| Garniture de silencieux en fibre de basalte | Une construction alternative en fibre minérale pour les applications nécessitant une capacité thermique supérieure à la garniture en fibre de verre conventionnelle. | Température de fonctionnement, forme de la garniture, poids de la fibre et conditions de service requises. |
| Laine d'acier inoxydable | Peut être positionnée près du noyau perforé comme garniture métallique ou couche de protection là où la chaleur et l'érosion des fibres sont des considérations importantes. | Qualité de l'acier, structure de la fibre, épaisseur de la couche, poids de la garniture et position à l'intérieur du silencieux. |
| Système de garniture composite | Combine différents matériaux afin que la couche interne gère les conditions sévères du noyau tandis que la couche fibreuse environnante fournit le volume de garniture acoustique principal. | Séquence des couches, combinaison de matériaux, dimensions, poids de remplissage et méthode de retenue. |
| Garniture pré-contenue | Garniture fibreuse maintenue dans un sac en maille, un coussin ou une chaussette pour une manipulation plus propre et un assemblage de production répétable. | Diamètre extérieur fini, diamètre intérieur, longueur, poids de remplissage, densité et emballage. |

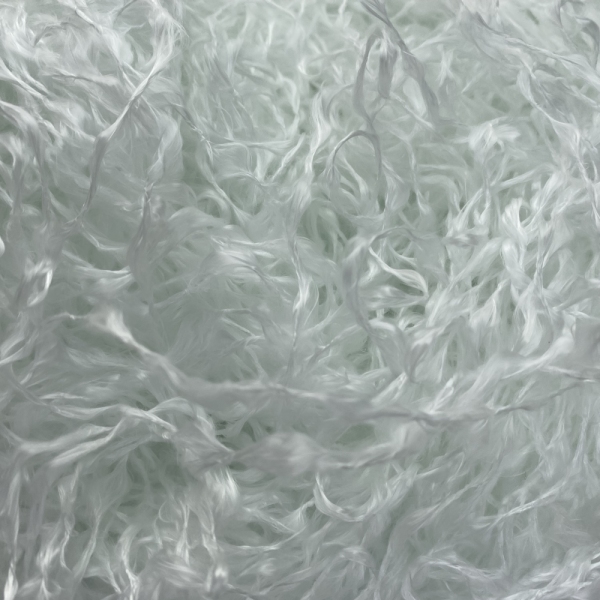

La fibre de verre reste une option importante pour garniture d'échappement 4 temps car les structures en fibre de verre peuvent assurer une absorption acoustique tout en tolérant des températures bien supérieures à celles des matériaux isolants organiques ordinaires.
La spécification réelle doit cependant identifier la construction de la fibre de verre plutôt que de simplement appeler le matériau « fibre de verre ».
Les détails d'achat importants incluent :
Pour la production OEM ou les applications où la manipulation de fibres libres n'est pas souhaitable, BSTFLEX peut fournir une chaussette de garniture de silencieux en fibre de verre avec sac en maille de verre tissé. Le remplissage en fibre de verre est contenu dans une structure en maille de verre tissée et peut être personnalisé en fonction du diamètre, de la longueur, du poids de remplissage et de la densité de garniture requise.
Les applications quatre temps ne fonctionnent pas toutes à la même température. Les motos de performance, les moteurs de course et les systèmes d'échappement à usage intensif peuvent imposer des conditions thermiques plus exigeantes au matériau le plus proche du noyau perforé.
BSTFLEX propose la garniture de silencieux en basalte en fibre de roche LAVA comme autre option de matériau pour les applications de silencieux à haute température.
Le basalte ne doit pas être choisi uniquement parce qu'il a une capacité de température plus élevée sur le papier. La conception complète de l'échappement détermine toujours s'il s'agit du matériau approprié.
Lors de l'évaluation de la garniture en basalte, fournissez :
La zone entourant immédiatement le tube perforé peut subir la combinaison la plus sévère de chaleur d'échappement, de mouvement de gaz et de vibration.
Certaines constructions de silencieux à haute température utilisent donc une couche métallique entre le noyau perforé et la garniture acoustique fibreuse principale.
Selon la conception de l'échappement, cette couche peut utiliser de la laine d'acier inoxydable, un matériau métallique tricoté ou un écran de retenue.
BSTFLEX fournit un écran d'échappement en acier inoxydable pour la rétention de la garniture de silencieux pour les applications nécessitant un confinement supplémentaire de la garniture.
L'objectif d'un tel composant est différent de celui du remplissage acoustique principal. Il doit donc être spécifié séparément sur un dessin OEM ou une nomenclature.
Une approche utile pour les silencieux quatre temps exigeants consiste à utiliser une construction en couches plutôt que de remplir toute la cavité du silencieux avec un seul matériau.
Un agencement simplifié peut consister en :
Cet agencement permet à chaque matériau d'accomplir une tâche différente. La couche interne métallique peut aider à protéger la fibre environnante des conditions directes du côté du noyau, tandis que la couche fibreuse fournit le plus grand volume d'absorption acoustique.
L'épaisseur, la densité et le chevauchement de la couche métallique requise doivent provenir de la conception d'échappement approuvée plutôt que d'être sélectionnés arbitrairement lors du reconditionnement.
Pour une discussion détaillée sur cette famille de matériaux, voir Garnissage de silencieux en laine d'acier inoxydable pour systèmes d'échappement à haute température.
Le même matériau peut se comporter différemment lorsqu'il est installé à des densités différentes.
Un garnissage insuffisant peut laisser des vides, permettre le mouvement du matériau et réduire la cohérence acoustique. Une compression excessive peut modifier la structure de la fibre et empêcher le garnissage de se comporter comme prévu.
Pour la production d'échappements OEM, il est préférable de spécifier une quantité de garnissage mesurable plutôt que de se fier à des instructions subjectives telles que « tasser fermement ».
Une spécification de production utile peut inclure :
Pour un silencieux cylindrique avec un noyau perforé centré, le volume théorique de garnissage annulaire peut être estimé à partir de :
V = π × (D2 - d2) × L / 4000
Lorsque les dimensions sont saisies en millimètres :
Si une densité installée approuvée est déjà connue :
Masse de garnissage = volume de garnissage × densité installée.
Cette formule calcule le volume disponible. Elle ne détermine pas la densité de garnissage correcte pour une nouvelle conception d'échappement. La valeur requise doit toujours provenir d'une spécification existante, du développement d'un prototype ou d'essais d'application.
Pour la production en série, spécifier la quantité de fibre par poids peut améliorer la cohérence entre les silencieux.
Au lieu de demander à chaque opérateur d'assemblage de juger visuellement la compression du garnissage, le fabricant peut utiliser une quantité définie de matériau pour chaque unité d'échappement.
BSTFLEX peut développer des composants de garnissage autour de :
Les silencieux de moto représentent l'une des principales applications pour le matériau de garnissage de silencieux 4 temps.
Les applications incluent :
Un kit de remplacement spécifique au modèle doit correspondre au silencieux réel plutôt que d'être sélectionné uniquement en fonction de la cylindrée de la moto. Deux silencieux montés sur des moteurs similaires peuvent avoir des diamètres de noyau, des dimensions de coque et des volumes de garnissage différents.
Les systèmes d'échappement à quatre temps pour VTT et UTV peuvent également utiliser un garnissage acoustique remplaçable autour d'un noyau perforé.
Pour ces applications, les acheteurs doivent identifier :
Si l'échappement est utilisé sous une charge lourde soutenue, en course ou dans des conditions tout-terrain sévères, veuillez fournir ces informations lors de votre demande de recommandation de matériau.
Les applications d'échappement de performance créent souvent l'idée fausse que la fibre résistant aux températures les plus élevées est automatiquement la meilleure garniture.
En pratique, le choix du matériau doit prendre en compte la conception complète :
Le résultat peut être de la fibre de verre, du basalte, une construction en fibres métalliques ou une combinaison multicouche plutôt qu'une « garniture de course » universelle.
| Format de fourniture | Avantages | Acheteur type |
|---|---|---|
| Fibre en vrac | Remplissage et traitement flexibles | Fabricants d'échappements avec un processus de garnissage interne établi |

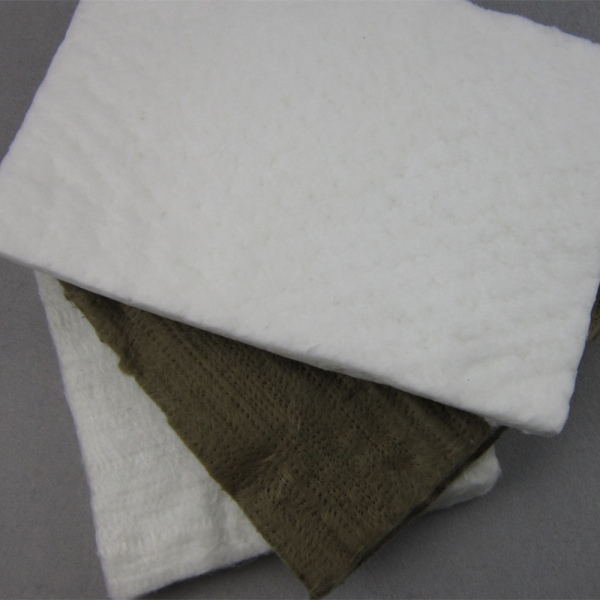

| Matelas en fibre de verre | Forme de feuille définie et emballage pratique | Applications de remplacement et de production |
| Coussin de garnissage | Remplissage contenu et quantité prédéterminée | Kits de regarnissage et assemblage répété |
| Chaussette de garnissage en maille | Manipulation propre et géométrie de composant contrôlée | Production OEM et kits de remplacement |
| Préforme personnalisée | Développé autour d'un silencieux spécifique | Fabrication d'échappements OEM à haut volume |
| Garniture composite | Différents matériaux assignés à différentes fonctions thermiques et acoustiques | Silencieux pour usage intensif et haute température |
Pour un nouveau programme d'échappement, BSTFLEX peut travailler à partir d'un dessin, d'informations dimensionnelles ou d'un échantillon de garniture existant.
Une séquence de développement typique est :
Géométrie du silencieux → sélection du matériau → quantité de garniture cible → structure de garniture → prototype → validation du silencieux → spécification approuvée → fourniture de production
Ceci est particulièrement utile pour les fabricants qui souhaitent un composant prêt à la production plutôt que de couper et peser des matériaux d'emballage bruts lors de chaque assemblage de silencieux.
| Application d'échappement | Moto, motocross, VTT, UTV, course, automobile ou autre système |
|---|---|
| Moteur | Type de moteur quatre temps et cylindrée le cas échéant |
| Diamètre extérieur du noyau perforé | Dimension mesurée ou sur plan |
| Diamètre intérieur de la coque | Dimension interne de la chambre de garnissage |
| Longueur de garnissage | Section de garnissage acoustique efficace |
| Matériau existant | Fibre de verre, basalte, laine d'acier inoxydable ou construction composite |
| Poids du garnissage | Poids à sec existant ou poids cible requis si connu |
| Température | Valeurs continues et de crête avec identification de l'emplacement de mesure |
| Format de fourniture | Fibre, mat, coussin, sac, chaussette ou préforme personnalisée |
| Quantité | Besoin en prototypes et volume de production attendu |
| Référence | Dessin, photographies ou échantillon physique |
Les fabricants d'échappements ont souvent besoin de plus qu'une simple feuille de reconditionnement universelle. BSTFLEX prend en charge des programmes de garnissage personnalisés où le matériau devient un composant de production contrôlé.
La personnalisation peut inclure :
Pour des capacités OEM supplémentaires, visitez Fabricant de garnissage de silencieux pour silencieux d'échappement OEM.
Il n'existe pas de matériau unique idéal pour tous les silencieux 4 temps. La fibre de verre est largement utilisée, tandis que le basalte ou les constructions composites peuvent être envisagés pour des conditions thermiques plus exigeantes. La sélection doit être basée sur la conception du silencieux, la température de la laine, les spécifications du matériau, la densité requise et le système de maintien.
Ces termes décrivent l'application d'échappement prévue plutôt qu'une spécification de matériau universelle. Les deux systèmes peuvent utiliser une laine acoustique fibreuse, mais leurs conditions thermiques, la conception des silencieux, les mécanismes de contamination, les quantités de laine et les spécifications OEM peuvent différer. Sélectionnez toujours la laine en fonction du silencieux réel.
Oui. La fibre de verre est couramment utilisée comme laine acoustique dans de nombreux silencieux de motos et de véhicules de sport motorisé 4 temps. La structure de fibre appropriée et la température de service doivent toujours correspondre à l'application d'échappement.
Le basalte peut être évalué lorsque la conception de l'échappement nécessite une laine en fibres minérales avec une capacité thermique supérieure à celle de la fibre de verre envisagée. L'adéquation réelle doit être confirmée par rapport à la température d'application, la structure de la laine et les exigences de validation.
Dans certaines constructions de silencieux, la laine d'acier inoxydable est placée près du noyau perforé en tant que couche métallique de protection ou de remplissage. Elle peut aider à protéger le matériau fibreux environnant des conditions exigeantes côté noyau. La structure requise dépend de la conception originale de l'échappement.
Aucune règle universelle « aussi serré que possible » ne doit remplacer une spécification de remplissage définie. Dans la mesure du possible, utilisez le poids de remplissage à sec spécifié ou la densité installée. La production OEM doit contrôler ces valeurs pour améliorer la cohérence entre les silencieux.
Utilisez la quantité spécifiée par le fabricant du silencieux chaque fois qu'elle est disponible. Pour le développement d'échappements personnalisés, déterminez le volume de remplissage disponible et établissez la densité installée requise via une spécification existante ou une validation de prototype.
Oui. BSTFLEX peut fournir des constructions de laine de roche en fibre de verre, en basalte, en laine d'acier inoxydable et combinées. La personnalisation peut inclure le matériau, les dimensions, le poids de la laine, la densité, la structure de confinement et l'emballage selon les plans, les dimensions ou les échantillons physiques.
Pour un nouveau programme d'échappement 4 temps ou une exigence de laine de remplacement existante, envoyez à BSTFLEX le plan du silencieux, le diamètre du noyau, les dimensions de l'enveloppe, la longueur de la laine, le matériau actuel, le poids de la laine et les conditions de fonctionnement.
Nous pouvons examiner les informations et développer une construction de laine en fibre de verre, basalte, laine d'acier inoxydable ou composite adaptée pour l'évaluation du prototype et la production OEM.
Envoyez vos exigences en matière de laine de roche pour silencieux 4 temps
