Qu'est-ce qu'une gaine anti-feu ?

UN Manchon ignifugé Il s'agit d'une gaine de protection haute température conçue pour protéger les tuyaux, les câbles et les fils contre la chaleur extrême, les flammes nues, les projections de métal en fusion et l'usure mécanique. Elle est couramment utilisée dans les machines hydrauliques, les systèmes automobiles, le transport ferroviaire, l'aérospatiale, la sidérurgie et l'industrie lourde.

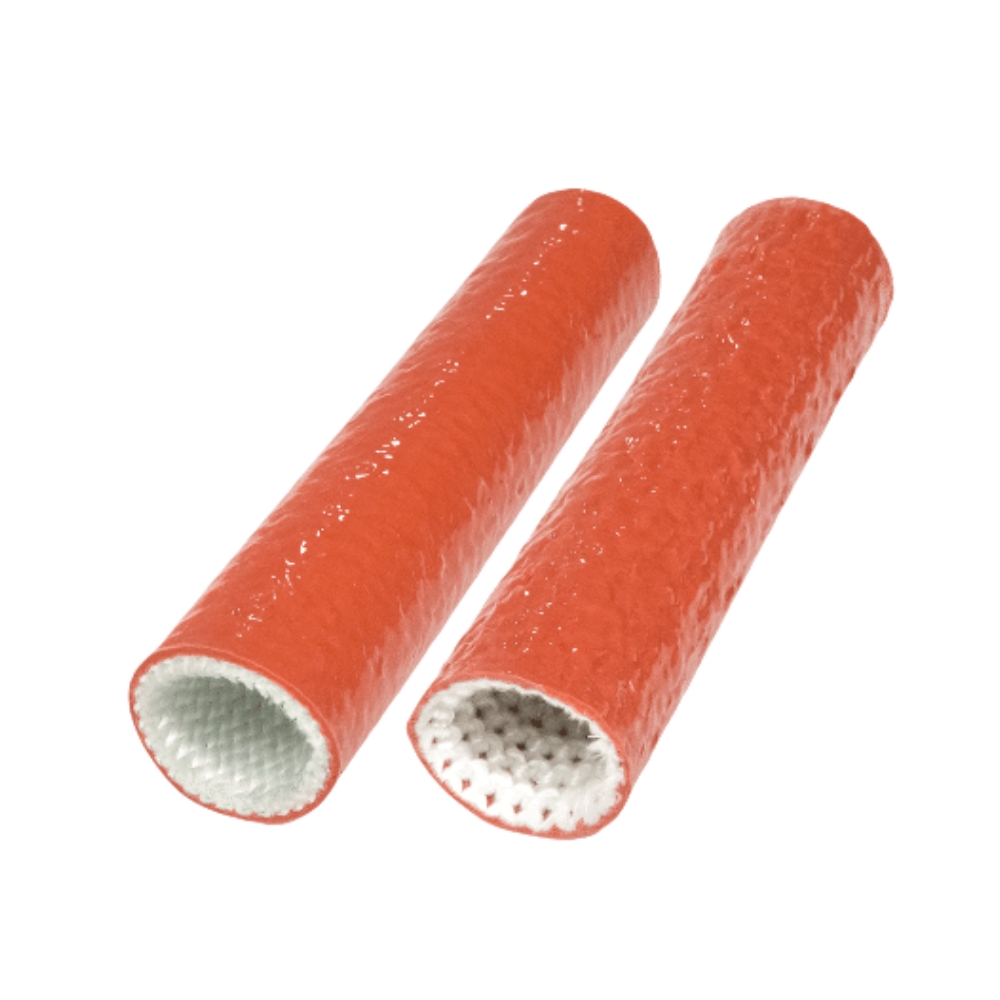

Un manchon coupe-feu standard se compose de :

• Une couche intérieure en fibre de verre tressée

• Un revêtement extérieur épais en caoutchouc de silicone

Cette structure assure une résistance continue à la chaleur jusqu'à 260 °C, une flexibilité à froid jusqu'à -70 °C et une résistance à la flamme de courte durée supérieure à 1090 °C, selon l'épaisseur du revêtement. Face à la complexification et à l'augmentation des émissions de chaleur des équipements, les manchons coupe-feu sont devenus indispensables à la sécurité industrielle.

Comment fonctionnent les manchons coupe-feu ?

Structure en fibre de verre revêtue de silicone

L'association de fibre de verre et de silicone assure l'isolation thermique, la résistance aux flammes, la résistance aux huiles et la protection contre l'abrasion.

Mécanisme d'isolation thermique

Les manchons anti-feu offrent une protection grâce à :

• Réfléchir la chaleur rayonnante

• Ralentissement de la pénétration de la chaleur

• Résiste à l'exposition directe à la flamme

• Blocage des aérosols d'huile et de produits chimiques

Résistance aux métaux en fusion et à l'huile

Le revêtement en silicone empêche le métal en fusion d'adhérer à la surface, ce qui le rend adapté aux aciéries, aux fonderies et aux ateliers de soudage.

Types de manchons anti-feu

Manchon coupe-feu standard

Protection polyvalente pour tuyaux et câbles.

Manchon coupe-feu haute température ultra-résistant

Conçu pour les environnements à chaleur extrême et à projections de matière en fusion.

Gaine thermique en fibre de verre texturée

Flexible et idéal pour les tracés serrés.

Manchon anti-feu à fermeture auto-agrippante

Adapté à une installation sur site sans démontage de l'équipement.

Applications des manchons coupe-feu

Systèmes hydrauliques

Empêche l'éclatement des tuyaux dû à la chaleur rayonnante ou à l'exposition au feu.

Automobile et sport automobile

Couramment utilisé sur les conduites de carburant, les conduites de frein, les systèmes turbo et les faisceaux de câbles.

Véhicules ferroviaires

Conforme aux normes strictes de faible émission de fumée et de faible toxicité pour les transports publics.

Aérospatiale et défense

Utilisé pour les systèmes de moteurs, les turbines et les composants haute performance.

Câbles électriques et câblage industriel

Protège les câbles dans les aciéries, les centrales électriques et les installations chimiques.

Avantages de l'utilisation d'une gaine anti-feu

• Excellente résistance aux flammes et aux projections de liquide en fusion

• Durée de vie des équipements prolongée

• Risque réduit de défaillances liées aux incendies

• Résistance à l'huile, aux produits chimiques, aux UV et à l'abrasion

• Conserve sa flexibilité à des températures extrêmement basses

Guide de sélection des tailles de manchons anti-feu

Mesurer le diamètre extérieur du tuyau

Mesurez toujours le diamètre extérieur pour garantir un ajustement correct.

Choisissez l'épaisseur de paroi appropriée

Les manchons plus épais offrent une meilleure protection contre les températures élevées et les éclaboussures.

Déterminer la longueur de manche appropriée

Ajoutez 5 à 10 % de longueur supplémentaire pour permettre les mouvements et les flexions.

Comment installer un manchon coupe-feu

Étapes d'installation

1. Mesurez le tuyau et coupez le manchon.

2. Glissez le manchon sur le tuyau ou le câble.

3. Scellez les deux extrémités à l'aide de colliers de serrage, de ruban silicone ou de bandes thermorétractables.

Erreurs courantes

• Choisir une manche trop petite

• Laisser les extrémités non scellées

• Étirement excessif de la couche de silicone

Manchon ignifugé vs manchon en fibre de verre

De nombreux utilisateurs confondent les manchons coupe-feu avec les manchons en fibre de verre. Bien que les deux utilisent de la fibre de verre, leurs performances diffèrent.

Comparaison des matériaux

Résumé

Les manchons coupe-feu sont idéaux pour les environnements à haut risque tels que l'exposition aux flammes, aux métaux en fusion et aux projections d'huile. Les manchons en fibre de verre sont quant à eux plus adaptés à l'isolation thermique générale en l'absence d'exposition aux flammes.

Certifications et rapports de tests de notre gaine anti-feu

Nos manchons coupe-feu répondent aux normes internationales en matière de sécurité incendie, de toxicité des fumées, de conformité ferroviaire, de résistance à l'abrasion, de résistance aux températures extrêmes et de résistance chimique.

Certifications internationales

• Certification MSHA

• UL 1441

• RoHS

• ATTEINDRE

Tests de température et d'environnement

• Test de basse température à -70 °C

• Test de résistance à la chaleur en continu à 260 °C

Certifications ferroviaires

• DIN EN 45545-2:2020

• DIN 45545 Faible toxicité des fumées

• Normes ferroviaires allemandes DIN 54837 et 5510-2

• NF EN ISO 11925-2 (15 et 30 secondes)

• Norme chinoise de retardement des flammes pour les chemins de fer (TB/T 3138-2018)

Résistance mécanique et chimique

• Test d'éclaboussure en fusion (BS EN 373)

• Essai d'abrasion (BS EN 388)

• Test de résistance à l'huile (BS EN ISO 6530)

• Essai de résistance à la traction (BS 2576)

Performances thermiques

• Test de conductivité thermique (ASTM C177)

Conseils d'entretien

• Inspectez les manches tous les trois à six mois.

• Remplacer les manchons endommagés ou durcis

• Nettoyer à l'eau tiède

• S'assurer que les joints d'extrémité restent bien serrés

FAQ

1. À quelle température un manchon ignifugé peut-il résister ?
Jusqu'à 260 °C en continu, et plus encore lors d'une brève exposition au feu.

2. Les manchons coupe-feu peuvent-ils protéger contre les projections de métal en fusion ?
Oui, surtout les versions recouvertes de silicone.

3. Peuvent-ils être utilisés sur les conduites de carburant ou hydrauliques ?
Oui, les manchons coupe-feu sont spécialement conçus pour les systèmes de fluides.

4. Les manchons anti-feu sont-ils étanches ?
La surface en silicone offre une excellente résistance à l'eau et à l'huile.

5. Comment choisir la bonne taille ?
Mesurez le diamètre extérieur du tuyau et sélectionnez le diamètre intérieur le plus proche.

6. Sont-ils conformes aux normes ferroviaires ?
Oui, nos manchons coupe-feu répondent à de nombreuses certifications ferroviaires internationales.

UN Manchon ignifugé Cette gaine est une solution de protection très efficace pour les tuyaux, fils et câbles exposés aux hautes températures, aux flammes, aux projections de matériaux en fusion et aux environnements industriels difficiles. Grâce à sa structure en fibre de verre revêtue de silicone et à ses certifications complètes, elle offre une sécurité et une durabilité supérieures aux gaines en fibre de verre classiques. Elle constitue ainsi un composant essentiel dans les secteurs de l'automobile, de l'hydraulique, du ferroviaire, de l'aérospatiale et de la fabrication.
